高速铁路无砟轨道

浅谈高速铁路无砟轨道精测及调整.doc高速铁路无砟轨道精测及调整一、简介高速铁路是指以机车行走速度达到或超过200公里/小时的铁路，它的特点是路线以直线曲线相结合，行车速度快，列车编组少，行车安全性要求高，因此在轨道施工及检修方面要求更严格。

无砟轨道精测及调整是在精密轨道技术中的一项重要技术，它是在轨道施工及检修中必不可少的技术，它能够保证轨道施工质量，改善行车安全性，提高轨道的使用寿命，减少轨道维修次数，降低运营成本。

二、原理无砟轨道精测及调整是将轨道按照相应的技术要求，利用仪器检测轨道的参数，如内轨距、外轨距、轨调，并根据检测结果进行调整，使轨道达到规定的技术要求。

1. 检测原理无砟轨道精测及调整是利用仪器对轨道进行检测，测量轨道的参数，并依据检测结果，调整轨道，使其能够达到要求。

检测轨道参数，主要分为三部分：内轨距检测，外轨距检测和轨调检测。

内轨距检测：利用仪器测量轨道两条轨边间的距离，即内轨距，并与规定的标准值进行对比，检测轨道两条轨边间的距离是否符合要求。

外轨距检测：利用仪器测量轨道两条轨边间的距离，即外轨距，并与规定的标准值进行对比，检测轨道两条轨边间的距离是否符合要求。

轨调检测：利用仪器测量轨道上每段之间的坡度，即轨调，并与规定的标准值进行对比，检测轨道上每段间的坡度是否符合要求。

2. 调整原理根据检测结果，对轨道进行调整，使其能够达到要求。

内轨距调整：如果内轨距超出标准值，可以采取向轨道中心移动轨边的方法，将轨道内轨距调整到标准值。

外轨距调整：如果外轨距超出标准值，可以采取向轨道中心移动轨边的方法，将轨道外轨距调整到标准值。

轨调调整：如果轨调超出标准值，可以采取更改轨道中段的坡度，将轨道轨调调整到标准值。

三、技术要求1. 检测技术要求在无砟轨道精测及调整过程中，主要检测内轨距、外轨距和轨调等参数，检测精度要求如下：内轨距：±3mm外轨距：±3mm轨调：±0.01‰2. 调整技术要求在无砟轨道精测及调整过程中，主要调整内轨距、外轨距和轨调等参数，调整精度要求如下：内轨距：≤±3mm外轨距：≤±3mm轨调：≤±0.01‰四、总结无砟轨道精测及调整是高速铁路施工及检修中必不可少的技术，它能够保证轨道施工质量，改善行车安全性，提高轨道的使用寿命，减少轨道维修次数，降低运营成本。

高速铁路无砟轨道线路管理规则(试行)
一、总则
1. 本规则旨在规范高速铁路无砟轨道线路的管理，确保其安全和运营的顺利进行。

二、定义
2. 在本规则中，以下术语具有如下含义：
- 高速铁路：指设计速度大于350公里/小时的铁路线路。

- 无砟轨道：指使用预应力混凝土轨枕和无砟轨道板的轨道线路。

三、管理机构
3. 高速铁路无砟轨道线路的管理机构为国家铁路管理局及其下属的相关部门。

四、建设与维护
4. 高速铁路无砟轨道线路的建设和维护应符合国家相关规定和标准，确保线路的质量和稳定性。

五、安全管理
5. 高速铁路无砟轨道线路的安全管理包括但不限于以下内容：
- 轨道检测：定期进行轨道几何和弯曲检测，确保轨道线路的准确度和平整度。

- 轨道巡查：定期巡查轨道线路的状况，及时发现问题并进行处理。

- 紧急事件处理：建立应急预案，对发生的紧急事件进行及时处理，确保旅客和列车的安全。

六、运营管理
6. 高速铁路无砟轨道线路的运营管理包括但不限于以下内容：
- 时刻表管理：制定和执行高速铁路列车的时刻表，确保运营计划的准确性。

- 车辆调度：进行列车的调度和运行控制，确保运行的平稳和安全。

- 运行监控：对高速铁路列车的运行情况进行监控，及时处理运行中的问题。

七、执法与纪律
7. 对于违反高速铁路无砟轨道线路管理规则的行为，将按照国家相关法律法规进行处理，确保管理的严肃性和权威性。

八、附则
8. 本管理规则自发布之日起试行，待经验总结和修订后正式施行。

高速铁路无砟轨道及施工质量控制要点一、高速铁路无砟轨道介绍高速铁路无砟轨道是指在铺设轨道时不使用传统的钢筋混凝土或木质枕木，而是采用一种名为“无砟轨道”的新型建材，使得轨距更加平稳，噪音更小、运行更平稳，同时大幅度降低了施工成本。

无砟轨道是一种利用砂、碎石、有机材料做成的复合材料，具备轻质、吸水性小、热胀冷缩系数小、抗拉强度高等优点。

二、高速铁路无砟施工质量控制要点2.1 预处理*土地开挖：在确保安全施工、确保车辆行驶平稳的基础上，可以通过挖掉所在区域必要的土质以及富含有害物质的杂质来创建基地。

这其中挖出来的石块将会被清理、筛选、超载运输至周围，被回收和再利用。

*沥青混合料制备：在施工的过程中，要确保使用合格的原材料，同时，在制作的时候也要确保沥青粘合剂的含量是正确的，同时确保沥青和其他建筑材料的比例是标准的。

建筑材料的比例会影响到整个工程的质量，所以必须要严格把控。

2.2 施工方式*无砟轨道枕木的安装：在施工的过程中需要对无砟轨道枕木进行安装，安装时要确保位置准确、牢固可靠，同时使用电钻对安装螺栓进行固定，防止在使用过程中发生松动。

*碾压：在对铁路进行铺设的过程中，碾压是必不可少的一个过程。

使用专用的铁路石子碾压机将砂和碎石固定在地基上，并保证铁路表面的平整度，碾压质量优良可以保证铁路的使用寿命，防止了车辆在行驶过程中出现颠簸和异响。

2.3 管理控制*现场管理：对现场的管理和控制是至关重要的。

现场管理应从原材料、工序、检验等环节入手，严格按照质量标准操作。

*质量控制：对于无砟轨道的质量控制是必要的。

这一方面包括了工序的控制、现场施工的监测、数据的统计和分析、工人的培训和督查等环节。

三、高速铁路无砟轨道的优点高速铁路无砟轨道已经成为中国高铁铁路建设的一个重要标志，它具备以下几个优点：*设备升级：无砟轨道采用了先进的加工设备，用于生产制造无砟轨道线路养护设备，提高设备的可靠性和效率。

*安全性提高：铁路无砟轨道大大降低了运营过程中车辆的推土和垮塌的风险，保证了列车的运行安全性。

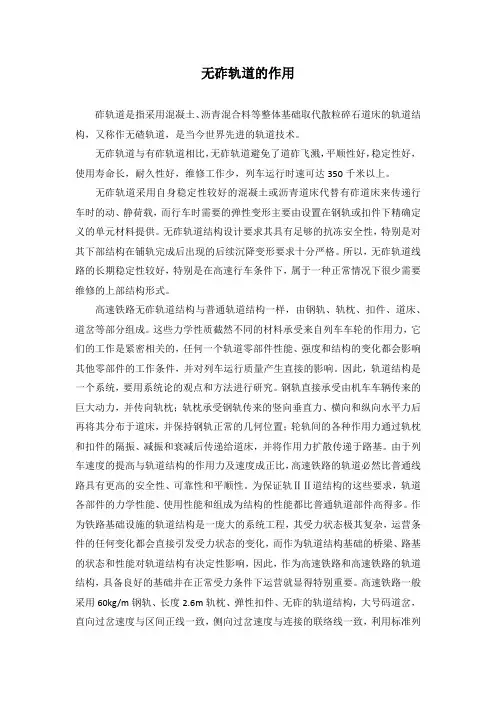

无砟轨道的作用砟轨道是指采用混凝土、沥青混合料等整体基础取代散粒碎石道床的轨道结构，又称作无碴轨道，是当今世界先进的轨道技术。

无砟轨道与有砟轨道相比，无砟轨道避免了道砟飞溅，平顺性好，稳定性好，使用寿命长，耐久性好，维修工作少，列车运行时速可达350千米以上。

无砟轨道采用自身稳定性较好的混凝土或沥青道床代替有砟道床来传递行车时的动、静荷载，而行车时需要的弹性变形主要由设置在钢轨或扣件下精确定义的单元材料提供。

无砟轨道结构设计要求其具有足够的抗冻安全性，特别是对其下部结构在铺轨完成后出现的后续沉降变形要求十分严格。

所以，无砟轨道线路的长期稳定性较好，特别是在高速行车条件下，属于一种正常情况下很少需要维修的上部结构形式。

高速铁路无砟轨道结构与普通轨道结构一样，由钢轨、轨枕、扣件、道床、道岔等部分组成。

这些力学性质截然不同的材料承受来自列车车轮的作用力，它们的工作是紧密相关的，任何一个轨道零部件性能、强度和结构的变化都会影响其他零部件的工作条件，并对列车运行质量产生直接的影响。

因此，轨道结构是一个系统，要用系统论的观点和方法进行研究。

钢轨直接承受由机车车辆传来的巨大动力，并传向轨枕；轨枕承受钢轨传来的竖向垂直力、横向和纵向水平力后再将其分布于道床，并保持钢轨正常的几何位置；轮轨间的各种作用力通过轨枕和扣件的隔振、减振和衰减后传递给道床，并将作用力扩散传递于路基。

由于列车速度的提高与轨道结构的作用力及速度成正比，高速铁路的轨道必然比普通线路具有更高的安全性、可靠性和平顺性。

为保证轨ⅡⅡ道结构的这些要求，轨道各部件的力学性能、使用性能和组成为结构的性能都比普通轨道部件高得多。

作为铁路基础设施的轨道结构是一庞大的系统工程，其受力状态极其复杂，运营条件的任何变化都会直接引发受力状态的变化，而作为轨道结构基础的桥梁、路基的状态和性能对轨道结构有决定性影响，因此，作为高速铁路和高速铁路的轨道结构，具备良好的基础并在正常受力条件下运营就显得特别重要。

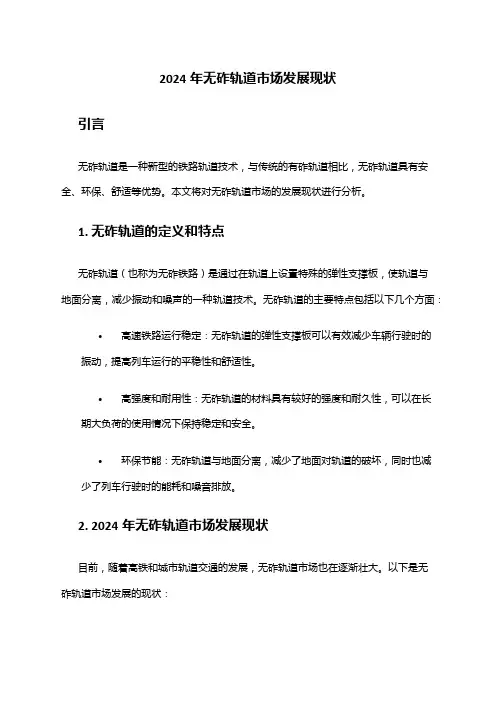

2024年无砟轨道市场发展现状引言无砟轨道是一种新型的铁路轨道技术，与传统的有砟轨道相比，无砟轨道具有安全、环保、舒适等优势。

本文将对无砟轨道市场的发展现状进行分析。

1. 无砟轨道的定义和特点无砟轨道（也称为无砟铁路）是通过在轨道上设置特殊的弹性支撑板，使轨道与地面分离，减少振动和噪声的一种轨道技术。

无砟轨道的主要特点包括以下几个方面：•高速铁路运行稳定：无砟轨道的弹性支撑板可以有效减少车辆行驶时的振动，提高列车运行的平稳性和舒适性。

•高强度和耐用性：无砟轨道的材料具有较好的强度和耐久性，可以在长期大负荷的使用情况下保持稳定和安全。

•环保节能：无砟轨道与地面分离，减少了地面对轨道的破坏，同时也减少了列车行驶时的能耗和噪音排放。

2. 2024年无砟轨道市场发展现状目前，随着高铁和城市轨道交通的发展，无砟轨道市场也在逐渐壮大。

以下是无砟轨道市场发展的现状：2.1 国内市场在中国，无砟轨道的应用已经取得了一定的进展。

目前，中国的高铁和城市轨道交通线路中已经有相当比例采用了无砟轨道技术。

各个地方和企业也在积极推动无砟轨道技术的应用，预计未来几年内将有更多的线路采用无砟轨道。

2.2 国际市场除了中国，国际上也有一些国家在无砟轨道领域取得了一定的成就。

欧洲国家如德国、法国、西班牙等在高速铁路建设中广泛应用了无砟轨道技术。

此外，亚洲地区的日本和韩国也在无砟轨道领域取得了一些进展。

3. 无砟轨道市场的挑战和机遇虽然无砟轨道的市场发展前景广阔，但也面临着一些挑战和机遇。

3.1 技术挑战无砟轨道技术相对于传统的有砟轨道技术来说仍然相对较新，技术研发仍面临着一些挑战。

例如，如何在不同的地形和气候条件下保持无砟轨道的稳定性和安全性是一个亟待解决的问题。

3.2 市场机遇随着城市轨道交通和高铁等交通工程的快速发展，无砟轨道市场的需求也在不断增长。

同时，无砟轨道技术的环保和舒适性也使其在市场上具有竞争力，有望取代传统的有砟轨道成为主流。

无砟轨道无砟轨道又作无碴轨道,无砟轨道采用谐振式轨道电路传输特性技术，首次成区段建成无砟轨道铁路。

在铁路上，"砟"的意思是小块的石头。

常规铁路都在小块石头的基础上，再铺设枕木或水泥钢轨，但这种铁路不适于列车高速行驶。

世界高速铁路的发展证实，高速铁路基础工程如果使用常规的轨道系统，道砟粉化严重，线路维修频繁，安全性、舒适性、经济性相对较差。

无砟轨道是高速铁路工程技术的发展方向。

砟(zhǎ)，岩石、煤等的碎片。

在铁路上，指作路基用的小块石头。

传统的铁路轨道通常由两条平行的钢轨组成，钢轨固定放在枕木上，之下为小碎石铺成的路砟。

路砟和枕木均起加大受力面、分散火车压力、帮助铁轨承重的作用，防止铁轨因压力太大而下陷到泥土里。

此外，路砟（小碎石）还有几个作用：减少噪音、吸热、减震、增加透水性等。

这就是有砟轨道。

传统有碴轨道具有铺设简便、综合造价低廉的特点，但容易变形，维修频繁，维修费用较大。

同时，列车速度受到限制。

无砟轨道的轨枕本身是混凝土浇灌而成，而路基也不用碎石，铁轨、轨枕直接铺在混凝土路上。

无砟轨道是当今世界先进的轨道技术，可以减少维护、降低粉尘、美化环境，而且列车时速可以达到200公里以上。

遂渝铁路无砟轨道试验段在进行实车试验（2007年1月9日摄）。

据成都铁路局发布的消息，我国首条无砟铁路轨道已于1月10日晚完成综合试验。

试验结果显示，动车组时速达到232公里，其平稳性、舒适度达到优级，测试的各项数据都在安全标准之内。

2004年9月，铁道部决定在遂（四川遂宁）渝（重庆）铁路建设我国首条无砟轨道试验段，正线全长13.16公里。

2007年1月3日，遂渝铁路无砟轨道试验段开始综合试验。

其实无砟轨道由铁轨,扣件,单元板组成.起减震,减压作用.京津城际车：CRTSⅡ型板式无碴轨道技术我国第一条最高时速350km/h的客运专线，京津城际轨道交通工程既是我国铁路跨越式发展的标志性和示范性工程，同时也是2008北京奥运会交通配套工程。

高速铁路无砟轨道高速铁路的无砟轨道结构形式分为长枕埋入式无砟轨道、板式无砟轨道和弹性支承块式无砟轨道3种类型，国内高速铁路常用的有CRTSⅠ、Ⅱ、Ⅲ型板式无砟轨道和CRTSⅠ、Ⅱ型双块式无砟轨道。

1.长枕埋入式无砟轨道长枕埋入式无砟轨道是将混凝土枕用混凝土灌注在钢筋混凝土的道床板上，使轨枕与道床板形成一个整体的轨道结构形式，由预应力混凝土轨枕、混凝土道床板和混凝土底座组成。

其结构内没有易受环境或温度影响的橡胶、乳化沥青等材料，结构整体性和耐用性较好。

制造混凝土枕和现场灌注混凝土的技术及设备均是成熟、配套的。

2.板式无砟轨道板式无砟轨道是用双向预应力混凝土轨道板及CA砂浆（乳化沥青水泥砂浆）替换传统有砟轨道的轨枕和道砟的一种新型轨道形式，它由板下混凝土底座、CA砂浆垫层、轨道板、长钢轨及扣件4部分组成。

板式无砟轨道是将预制好的轨道板直接放置在混凝土底座上，通过轨道板与底座间填充的沥青混凝土材料调整轨道板，以确保铺设的精度。

CA砂浆作为调整层和弹性层被放置在轨道板的下面。

CA砂浆的下面是混凝土基础，作为板式轨道的底座。

在混凝土基础上设有凸形挡台来防止轨道板的移位，为防止轨道板与凸形挡台因相互挤压而破损，在凸形挡台与轨道板之间用树脂材料填充。

板式无砟轨道以预制轨道板为核心。

轨道板的结构形式、抵抗纵横向作用力的方式和高性能的调整层材料是板式无砟轨道的关键技术。

板式无砟轨道具有无砟轨道所具有的线路稳定性和刚度均匀性好、线路平顺性和耐久性高的突出优点，并可显著减少线路的维修工作量。

从轨道结构每延米重量看，板式无砟轨道小于有砟轨道，且板式无砟轨道结构高度低、道床宽度小、质量轻。

框架式板式无砟轨道为非预应力结构，便于制造，可节省钢筋和混凝土材料，降低桥梁的二期恒载，造价低廉，但没有降低轨道板实际承受列车荷载的有效强度，不影响列车荷载的传递，在隧道内应用时可减小隧道的开挖断面。

板式无砟轨道主要以日本新干线板式无砟轨道和德国博格板式无砟轨道为代表。

无砟轨道在铁路上，“砟”的意思是作路基用的小块的石头。

常规铁路都在小块石头的基础上，再铺设枕木或混凝土轨枕，最后铺设钢轨，但这种铁路不适于列车高速行驶。

世界高速铁路的发展证实，高速铁路基础工程如果使用常规的轨道系统，道砟粉化严重，线路维修频繁，安全性、舒适性、经济性相对较差。

采用混凝土、沥青混合料等整体基础取代散粒体碎石道床的轨道结构统称为无砟轨道。

其轨枕本身是混凝土浇灌而成，而路基也不用碎石，钢轨、轨枕直接铺在混凝土路基上。

无砟轨道是当今世界先进的轨道技术，可以减少维护、降低粉尘、美化环境、而且列车时速可以达到200公里以上。

所以说，无砟轨道是高速铁路工程技术的发展方向。

图无砟轨道一、无砟轨道的主要技术特点1.良好的结构连续性和平顺性无砟轨道的下部基础、底座、道床板（或CA砂浆调整层）均为现场工业化浇注；双块式轨枕、轨道板、微孔橡胶垫层、轨下胶垫、扣件、钢轨等均为工厂预制件或标准产品，可以保证其性能有较好的均一性。

由此组成的轨道整体结构与有砟轨道相比具有更好的结构连续性和弹性均匀性，为提高轨道的平顺性，改善乘车质量提供了有利条件。

2.良好的结构恒定性和稳定性无砟轨道结构中，作为无缝线路稳定性计算参数的轨道横向阻力、轨道纵向阻力不再依赖于材质和状态多变的有砟道床，其整体式轨下基础可为无缝线路提供更高和更恒定的轨道纵、横向阻力，具有更好的耐久性和更长的使用寿命。

3.良好的结构耐久性和少维修性能消除了道碴的破碎、粉化，道床的形变而导致轨道几何形态恶化，无砟轨道维修工作量大大减少，被称为“省维修”轨道，为延长线路的维修周期以及客运专线列车的高密度、准点正常运行提供重要保证。

4.工务养护、维修设施减少由于维修工作量减少，可以延长每个综合维修中心和维修工区的管辖范围，从而减少上述维修部门的数量。

同时也可相应减少每个部门配置的维修机械、停车股道数量和房屋等设施。

5.免除告诉条件下有砟轨道的道碴飞溅我国秦沈客运专线在线路开通之前进行的行车实验表明：行车速度达到250km/h时，道心道碴出现飞碴现象，造成车辆转向架部分的车轴、制动缸等被道碴打击的现象。
