磁罗经自差的校正现代运输船舶多为几万吨到几十万吨的大型和超大型钢铁船舶，机械设备也多为钢铁材料，所以船磁很强，可使船上磁罗经产生十几度到几十度的自差。
船上的磁罗经若有这么大的自差，再加上磁差，磁罗经的指向误差会达到几十度，且变化复杂。
若对磁罗经不进行校正，使用磁罗经确定方向非常不便，稍有疏忽，将危及船舶安全；磁罗经的自差大意味着产生自差的船磁力就大，在某些航向时船磁力将抵消磁罗经的指北力，使磁罗经在一般纬度时也不能指向或指向精度太差而不能使用；观测法求磁罗经自差比较繁琐、费事，一般只求4个基点航向和4个隅点航向上的自差，其余航向上的自差利用自差公式计算求得。
为了保证计算的自差精确0°.1，磁罗经在各航向上的最大自差不能超过±3°。
鉴于以上原因，磁罗经自差必须进行校正。
1.磁罗经自差的校正船舶校正磁罗经自差，目前基本采用以大小相等、方向相反的外磁力（校正器磁力）抵消船磁力的方法，即硬铁船磁力用永久磁铁磁力抵消，软铁船磁力用校正软铁产生的感应磁力抵消。
校正磁罗经自差的方法有多种，远洋船舶多采用爱利法消除磁罗经的半圆自差和象限自差，校差时需要通过观测法求得自差。
观测自差的方法分为观测物标方位法和观测航向法。
观测物标方位求磁罗经自差的方法是校正自差时采用的主要方法，最常用的是观测叠标方位求自差，此方法测差精度高，观测计算简便，但是必须在有叠标的海区才能使用。
为了方便船舶磁罗经的校正，我国许多港口、修造船厂附近都有比较理想的叠标海区。
其次，观测太阳低高度时的方位求自差，在校差时也经常被采用。
可不受海区限制，测差精度能够满足要求。
观测单一物标方位求自差和观测陀螺罗经航向与磁罗经航向求自差的方法有时也被采用。
1）什么情况下需要校正自差凡属下列情况时，磁罗经的自差需要校正。
①新建造的船上的磁罗经。
②修船后船上的磁罗经（包括大修、中修、岁修）。
③船舶发生过剧烈振动的磁罗经（如碰撞、搁浅、触礁、雷击等）。
磁罗经自差校正的方法
磁罗经有名指南针，是我国古代四大发明之一，被用在船上，作为重要的航行设备之一，也是PSC检查的项目之一。
由于船舶装载钢材、铁矿石或经过重大撞击，或航行经过地磁异常区域等等的各种原因，使磁罗经的自差超过（+-）5度，超过了公约规定的范围。
为了满足公约要求，需要每年将将磁罗经校正一次。
现介绍一种较为简便的方法，供大家参考。
为了方便，请选择在地磁磁差比较小的地方进行校正（最好在赤道附近），这样地磁磁差可以忽略不计，此时的罗经差就等于罗经自查。
1. 将船舶首向稳定在电罗经航向（GC）000上，向上或向下移动磁罗经柜内的横向磁棒，将磁罗经的航向调整到000度。
2. 将船舶首向稳定在电罗经航向（GC）090上，向上或向下移动磁罗经柜内的中纵向磁棒，将磁罗经的航向调整到090度。
3. 将船舶首向稳定在电罗经航向（GC）180上，比对一下此时的磁罗经航向与点电经航向的误差值，向上或向下移动磁罗经柜内的横向磁棒，将磁罗经航向与电罗经航向的误差值缩小一半。
4. 将船舶首向稳定在电罗经航向（GC）270上，比对一下此时的磁罗经航向与电罗经航向的误差值，向上或向下移动磁罗经柜内的纵向磁棒，将磁罗经航向与电罗经航向的误差值缩小一半。
5. 重新测量一下磁罗经自差，画好罗经自差表
经过上述4个简单的步骤调整，就可以使得磁罗经的自差小于（+-）5度，符合公约规定的范围要求
备注：上述校正方法是基于电罗经误差为0时，如果有误差，为了方便，最好将其调整为0。
叶万伟。
磁罗经自差校正方法第1 页《一》磁罗经剩余自差公式：C = C x CosC象限自差:δD = D x Sin2CδE = E x Cos2C剩余自差及剩余自差系数公式：δ= A + BxSinC +CxCosC +DxSin2C +ExCos2CA=（δN+δNE+δE+δSE+δS+δSW+δW+δNW）/8（恒定自差系数-不随航向和船位纬度变化)B=(δE-δW）/2(半圆自差系数—在航向N、S上为零，自差随船位纬度变化）C=（δN—δS）/2（半圆自差系数-在航向E、W上为零,自差随船位纬度变化）D=（δNE+δSW）-（δSE+δNW）/4（象限自差系数—自差不随船位纬度变化)E=(δN+δS）-（δE+δW）/4（次象限自差系数-自查不随船位纬度变化）《二》磁罗经自差校正方法与口诀( 爱利法）（用纵向磁棒校正）C/C=090°/（270°）或C/C=270 °/（090°）全消除/（反航向时将自差消除一半保留一半）东自差（δE）东（磁棒红端向东 )上; （上移或增加磁棒））西( 磁棒红端向西 )下；（下移或减少磁棒)西自差（δW)西（磁棒红端向西 )上；(上移或增加磁棒）西自差（δW）东（磁棒红端向东）下;（下移或减少磁棒）二．消除横硬铁半圆自差（用横向磁棒校正）C/C=000°/(180°）或C/C=180 °/(000°）全消除/（反航向时将自差消除一半保留一半）东自差(δE)东( 磁棒红端向东 )上；（上移或增加磁棒）东自差(δE）西( 磁棒红端向西 )下；（下移或减少磁棒）西自差（δW）西（磁棒红端向西 )上；（上移或增加磁棒）西自差（δW）东( 磁棒红端向东）下；（下移或减少磁棒）三.消除象限自差(用靠,离软铁球位置校正)全消除/（相邻象限将自差消除一半保留一半）东自差（δE) Ⅰ，Ⅲ象限靠（045°/225°）；Ⅱ,Ⅳ象限离（135°/315°）；西自差（δW) Ⅰ,Ⅲ象限离 (045°/225°）；Ⅱ,Ⅳ象限靠（135°/315°)；注：校正时航向（C/C）为磁航向,使用电罗经航向时应对应成磁航向来操纵,船按旋回顺序航向进行,第一圈用来校正磁罗经误差，第二圈用来测定磁罗经剩余自差，填入表中计算剩余自差系数和计算剩余自差,画出自差曲线，完成磁罗经校正工作。

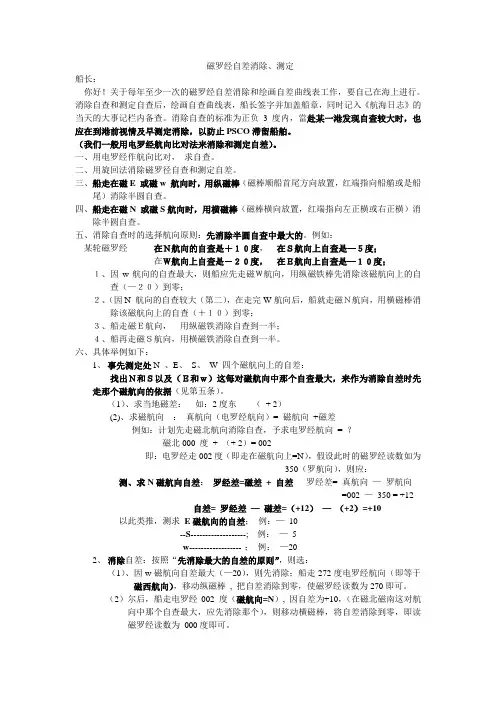

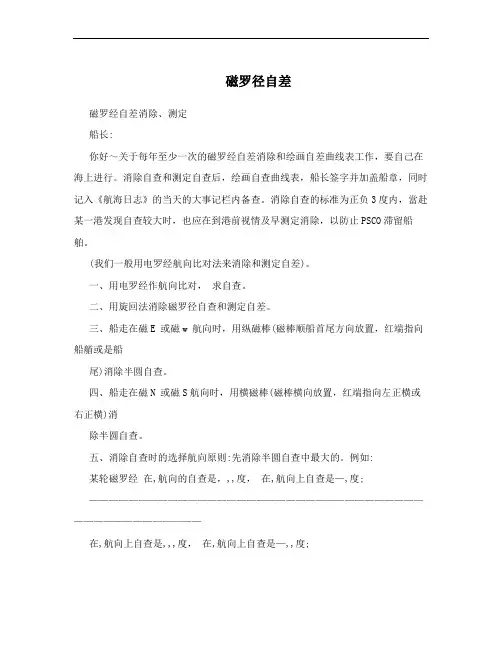

磁罗径自差磁罗经自差消除、测定船长:你好～关于每年至少一次的磁罗经自差消除和绘画自差曲线表工作，要自己在海上进行。
消除自查和测定自查后，绘画自查曲线表，船长签字并加盖船章，同时记入《航海日志》的当天的大事记栏内备查。
消除自查的标准为正负3度内，當赴某一港发现自查较大时，也应在到港前视情及早测定消除，以防止PSCO滞留船舶。
(我们一般用电罗经航向比对法来消除和测定自差)。
一、用电罗经作航向比对，求自查。
二、用旋回法消除磁罗径自查和测定自差。
三、船走在磁E 或磁w 航向时，用纵磁棒(磁棒顺船首尾方向放置，红端指向船艏或是船尾)消除半圆自查。
四、船走在磁N 或磁S航向时，用横磁棒(磁棒横向放置，红端指向左正横或右正横)消除半圆自查。
五、消除自查时的选择航向原则:先消除半圆自查中最大的。
例如:某轮磁罗经在,航向的自查是，,,度，在,航向上自查是—,度;———————————————————————————————————————————————在,航向上自查是,,,度，在,航向上自查是—,,度;,、因w航向的自查最大，则船应先走磁,航向，用纵磁铁棒先消除该磁航向上的自查(—,,)到零;,、(因N 航向的自查较大(第二)，在走完W航向后，船就走磁,航向，用横磁棒消除该磁航向上的自查(，,,)到零;,、船走磁,航向，用纵磁铁消除自查到一半;,、船再走磁,航向，用横磁铁消除自查到一半。
六、具体举例如下:1、事先测定处N 、E、 S、 W 四个磁航向上的自差:找出,和,以及(,和,)这每对磁航向中那个自查最大，来作为消除自差时先走那个磁航向的依据(见第五条)。
(1)、求当地磁差: 如:2度东 ----( + 2)(2)、求磁航向 : 真航向(电罗经航向)= 磁航向 +磁差例如:计划先走磁北航向消除自查，予求电罗经航向 = ,磁北000 度 + (+ 2)= 002即:电罗经走002度(即走在磁航向上=N)，假设此时的磁罗经读数如为350(罗航向)，则应:测、求N磁航向自差: 罗经差=磁差 + 自差罗经差= 真航向—罗航向———————————————————————————————————————————————=002 — 350 = +12自差= 罗经差—磁差=(+12) — (+2)=+10以此类推，测求 E磁航向的自差; 例:— 10--------S-------------------; 例: — 5-------w-------------------; 例: —202、消除自差:按照“先消除最大的自差的原则”，则选:(1)、因w磁航向自差最大(—20)，则先消除;船走272度电罗经航向(即等于磁西航向)，移动纵磁棒 , 把自差消除到零，使磁罗经读数为270即可。
航海知识-罗经向位、罗经差、磁罗经一、罗经向位、罗经差和向位换算1、罗北[Compass North]：磁罗经0°指示的方向在真地平面上的投影。
罗航向[Compass Course]和罗方位[Compass Bearing]：以罗北为基准顺时针方向度量的航向和方位。
代号分别为CC和CB。
2、陀北[Gyrocompass North]：陀螺罗经0°指示的方向在真地平面上的投影。
3、陀罗航向[Gyrocompass Course]和陀罗方位[Gyrocompass Bearing]：以陀北为基准顺时针方向度量的航向和方位。
代号分别为GC和GB。
范围：000°～360°4、磁罗经差：简称罗经差 [Compass Error]罗北偏离真北的角度。
代号△C。
罗北偏在真北以东，罗经差偏东，规定为“+”；罗北偏在真北以西，罗经差偏西，规定为“-”。
5、陀螺罗经差：简称陀罗差 [Gyrocompass Error]：陀北偏离真北的角度。
代号△G。
陀北偏在真北以东，陀罗差偏东，规定为“+”；陀北偏在真北以西，陀罗差偏西，规定为“-”。
6、磁罗经向位与真向位的换算TC = CC +ΔCTB = CB +ΔC7、陀螺罗经向位与真向位的换算TC = GC +ΔGTB = GB +ΔG二、磁罗经的磁差和自差1、磁差[Magnetic Variation] )(Var)：真北与磁北之间的夹角。
磁差以0°到180°计算。
磁北偏在真北以东，称磁差偏东，为“+”。
磁北偏在真北以西，称磁差偏西，为“-”。
以磁北为基准的航向称为磁航向（Magnetic course,MC);以磁北为基准的方位称为磁方位(Magnetic bearing,MB).2、自差的产生[Deviation](Dev或δ）由于船磁场的影响，使得船上的磁罗经刻度盘上0°不指示磁北，而指示船磁场和地磁场的合成方向—罗北。
磁罗经自差消除、测定船长：你好！关于每年至少一次的磁罗经自差消除和绘画自差曲线表工作，要自己在海上进行。
消除自查和测定自查后，绘画自查曲线表，船长签字并加盖船章，同时记入《航海日志》的当天的大事记栏内备查。
消除自查的标准为正负3度内，當赴某一港发现自查较大时，也应在到港前视情及早测定消除，以防止PSCO滞留船舶。
（我们一般用电罗经航向比对法来消除和测定自差）。
一、用电罗经作航向比对，求自查。
二、用旋回法消除磁罗径自查和测定自差。
三、船走在磁E 或磁w 航向时，用纵磁棒（磁棒顺船首尾方向放置，红端指向船艏或是船尾）消除半圆自查。
四、船走在磁N 或磁S航向时，用横磁棒（磁棒横向放置，红端指向左正横或右正横）消除半圆自查。
五、消除自查时的选择航向原则：先消除半圆自查中最大的。
例如：某轮磁罗经在Ｎ航向的自查是＋１０度，在Ｓ航向上自查是—５度；在Ｗ航向上自查是－２０度，在Ｅ航向上自查是—１０度；１、因w航向的自查最大，则船应先走磁Ｗ航向，用纵磁铁棒先消除该磁航向上的自查（—２０）到零；２、（因N 航向的自查较大（第二），在走完W航向后，船就走磁Ｎ航向，用横磁棒消除该磁航向上的自查（＋１０）到零；３、船走磁Ｅ航向，用纵磁铁消除自查到一半；４、船再走磁Ｓ航向，用横磁铁消除自查到一半。
六、具体举例如下：1、事先测定处N 、E、S、W 四个磁航向上的自差：找出Ｎ和Ｓ以及（Ｅ和ｗ）这每对磁航向中那个自查最大，来作为消除自差时先走那个磁航向的依据（见第五条）。
（1）、求当地磁差：如：2度东----（+ 2）(2)、求磁航向：真航向（电罗经航向）= 磁航向+磁差例如：计划先走磁北航向消除自查，予求电罗经航向= ？磁北000 度+ （+ 2）= 002即：电罗经走002度（即走在磁航向上=N），假设此时的磁罗经读数如为350（罗航向），则应：测、求N磁航向自差：罗经差=磁差+ 自差罗经差= 真航向—罗航向=002 —350 = +12自差= 罗经差—磁差=（+12）—（+2）=+10 以此类推，测求E磁航向的自差；例：—10--------S-------------------; 例：—5-------w-------------------；例：—202、消除自差：按照“先消除最大的自差的原则”，则选：（1）、因w磁航向自差最大（—20），则先消除；船走272度电罗经航向（即等于磁西航向），移动纵磁棒, 把自差消除到零，使磁罗经读数为270即可。
题卡1评分标准：以下两题每题各5分，总分10分1、2012年3月16日，ZT1730。
某轮观测太阳低高度的罗方位CB260°.0，船位：φ31°30′.0N, λ121°30′.0E。
当地的磁差资料为“磁差1°30′.0E(2002), 年差3′E”。
求磁罗经的自差Dev。
2、 2012年3月16日，某轮罗航向CC032°，请根据以下自差表计算磁罗经的自差Dev。
某轮标准罗经自差表题卡2评分标准：以下两题每题各5分，总分10分1、2012年X月X日，某轮船位：φ31°30′.0N, λ121°30′.0E。
从海图上差得当地磁差资料为“磁差2°30′.0E(2002), 年差3′E”。
请根据评估员的指定测量某一物标的罗方位CB，并根据评估员给出该物标的真方位TB，计算磁罗经的自差Dev。
2、2012年X月X日，某轮罗航向CC200°，请根据以下自差表计算磁罗经的自差Dev。
某轮标准罗经自差表磁罗经自差测定及自差表的使用题卡3评分标准：以下两题每题各5分，总分10分1、2012年X月X日，某轮船位：φ31°30′.0N, λ121°30′.0E。
从海图上差得当地磁差资料为“磁差3°30′.0E(2002), 年差3′E”。
读取当时的陀螺罗经航向GC为200°，磁罗经航向为200°，陀螺罗经差△G=+2°，求磁罗经的自差Dev。
2、2012年X月X日，某轮罗航向CC170°，请根据以下自差表计算磁罗经的自差Dev。
某轮标准罗经自差表磁罗经自差测定及自差表的使用题卡4评分标准：以下两题每题各5分，总分10分1、2012年3月25日，ZT0730。
某轮观测太阳低高度的罗方位CB098°.0，船位：φ31°30′.0N, λ121°30′.0E。
