航海仪器实验指导书1.1磁罗经的使用（20分）1.1.1 磁罗经的结构和作用（10分）评估要素：罗经柜、罗盆、自差校正器简述磁罗经主要组成部件和液体的作用1、罗经柜：材料：铜、木、铝非磁性材料作用：支承罗盆，安放自差校正器组成：1）罗经帽：保护罗盘，防风雨，防光泄露2）佛氏铁：软铁，消除罗经后方桅杆、烟囱等产生的软铁半圆自差3）软铁球：软铁，消除船舶水平软体产生的象限自差4）垂直磁铁：硬铁，消除船舶垂直硬铁船磁力在船舶摇摆时的倾斜自差5）横向磁铁：硬铁,消除硬铁船磁场横向力产生的半圆自差6）纵向磁铁：硬铁，消除硬铁船磁场纵向力产生的半圆自差2、罗盘组成：1）由罗盆本体，置于长平环上，保持水平2）罗盘，罗盘是指示方向的灵敏部件。

3）罗盆内的液体：（酒精45%，蒸馏水55%）降低液体的冰点。

3、方位仪：观测物标方位1.1.2 磁罗经的检查、使用与维护（10分）评估要素：罗盘灵敏度、罗盘半周期、气泡消除及校正器保存方法1、检查1）罗盆和罗盘的检查1））罗盆保持水平，无气泡，液体无色透明无沉淀物，罗盘无变形2））首尾基线准确位于船首尾面内，误差小于0.5度3））检查灵敏度检查目的：主要是检查其轴针与轴帽之间的磨损情况，摩擦力较大时，会直接影响罗盘指向的准确性。

检查方法：在船停靠码头、船上或岸上机械不工作的情况下，首先准确记下罗经基线所指的航向，然后用一小磁铁或铁器将罗盘从原来平衡位置向左引偏2°~ 3°，拿开小磁铁，观测罗盘是否返回原航向，再向右边做同样的检查，取其误差的平均值。

检查结果判断：与原航向读数相差大于0.2°，则说明轴针与轴帽之间的磨损较严重，需修理与更换。

4））检查罗盘摆动周期。

作用：检查磁针磁性的强弱检查目的：罗盘磁针磁性的强弱。

检查方法：用磁铁将罗盘从罗经基线引偏40°，移去磁铁，罗盘开始摆动，用秒表记下原航向值连续两次过基线的时间间隔，此间隔即为罗盘摆动的半周期。

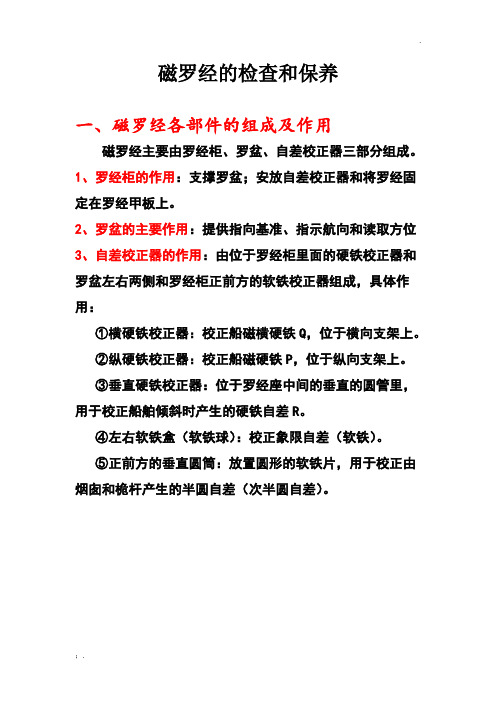

磁罗经的检查和保养一、磁罗经各部件的组成及作用磁罗经主要由罗经柜、罗盆、自差校正器三部分组成。

1、罗经柜的作用：支撑罗盆；安放自差校正器和将罗经固定在罗经甲板上。

2、罗盆的主要作用：提供指向基准、指示航向和读取方位3、自差校正器的作用：由位于罗经柜里面的硬铁校正器和罗盆左右两侧和罗经柜正前方的软铁校正器组成，具体作用：①横硬铁校正器：校正船磁横硬铁Q，位于横向支架上。

②纵硬铁校正器：校正船磁硬铁P，位于纵向支架上。

③垂直硬铁校正器：位于罗经座中间的垂直的圆管里，用于校正船舶倾斜时产生的硬铁自差R。

④左右软铁盒（软铁球）：校正象限自差（软铁）。

⑤正前方的垂直圆筒：放置圆形的软铁片，用于校正由烟囱和桅杆产生的半圆自差（次半圆自差）。

二、摆动半周期的检查1、目的：检查磁罗经磁性强弱是否符合要求。

即检查罗盘磁力距的大小是否符合要求。

罗盘磁性太弱时，会导致指北能力减小，指向误差增大。

2、检查步骤：第一步：记下当时的原航向CC。

第二步：用一小磁棒逐渐靠近罗盘，将罗盘向一侧引偏约40°，待罗盘稳定后，将小磁棒迅速远离（3米以外）。

罗盘开始恢复。

第三步：当原航向第一次回到罗经基线时启动秒表，当原航向第二次回到罗经基线时停止秒表，测得半周期为Ｔ1第四步：向另一侧按上述步骤引偏测得半周期T2第五步：实测摆动半周期T=(T1+T2)/2，与标准半周期12±0.5S对比，如T在判断范围内表示磁力矩大小正常，否则为不正常。

第六步：对摆动半周期不正常的罗盘应送厂修理或更换。

三、罗经灵敏度检查1、目的：检查罗盘的灵敏度是否符合要求，其目的是检查轴针与轴帽之间摩擦力的大小，考察轴帽和轴针之间磨损状况。

2、检查步骤：步骤一:当船舶停靠码头，记下罗经所指示的航向CC1，用一小软铁片将罗盘向一侧偏引2-3°步骤二：待罗盘稳定后，将软铁片快速远离磁罗经（1米以外）。

步骤三:观察罗盘静止后所指示的罗航向CC2步骤四：计算引偏前后航向的差值△C1=CC2-CC1步骤五：同样方法向另一侧引偏测得差值△C2。

罗经的使用方法罗经是测量方向或位置的仪器，经过历代的使用与改进，阳宅学上普遍均用中国四大发明之一的罗盘仪又称罗经。

罗经的构造包括：（一）中央之透明玻璃小圆盒，内含：（１）带钗形头的磁针。

（２）底盘上之红线，以南北轴的基准。

（３）红在线一端之两旁画有两点，两点处即指著北方。

（二）小圆盒外镶一木制转盘，上有各种用途不同之刻度，以供测量定位。

（三）最外一层为一方形盘座，用以固定玻璃小圆盒及木制转盘。

上系二透明垂直之交叉线，以测量时之基准。

四：简易罗经平面图第一层显示方位名称。

第二层即是以地球磁力线为基准者，一般称为地盘，用以测量屋内各种器物之方位。

第三层即是地盘之纳音层。

第四层即是以地球子午线为基准者，一般称为人盘，用以测量屋外形势。

第五层即是天盘。

罗经因于应用上的不同，有各种层次。

一般少则二、三层多则数十层。

图四为一简易罗经图平面图。

第一层显示东、东南、南、西南、西、西北、北八方，其中东方包括甲、卯、乙三个字。

东南包括辰、巽、巳三个字。

南方包括丙、午、丁三个字。

西南包括未、坤、申三个字。

西方包括庚、酉、辛三个字。

西北包括戍、乾、亥三个字。

北方包括壬、子、癸三个字、自甲卯乙至壬子癸共二十四个字、每字占１５度即成了第二层。

第二层即以地磁子午线为基准来测量房宅内各种器物之方位。

一般称此层为地盘。

第三层为配合第二层使用时，所需考虑的纳音问题。

于第二层每一个字下均有三格，包括两种至三种纳音或一空格。

例：南方丙字下则有丁巳（纳音土）、庚午（纳音土）及一空格。

西北方戍字下则有丙戍（纳音土）、戊戍（纳音木）及庚戍（纳音金）三种不同之纳音。

一般除了确定方位外，还需考虑该方位之纳音是否与出生年之纳音相生或相同。

设方向为壬向时，壬字下包括癸亥（纳音水）及甲子（纳音金）。

若出生年之纳音为木时，则当对准癸亥方向为佳。

若出生年之纳音为金时，则当对准甲子方向为佳。

若出生年之纳音为水时，则甲字方向或癸亥方向均可。

若出生年之纳音为土时，则甲字方向尚可用。

实验一磁罗经概述及基本结构认识一、实验目的熟悉磁罗经的指北原理与分类、磁罗经的基本结构及各部分的作用、罗盆结构及各部分的作用。

二、实验内容（一）磁罗经概述1、磁罗经指北原理及特点磁罗经是依据磁针在地磁力作用下指向磁北的原理制成的一种指向仪器。

磁罗经本身可看作一根磁针，因地磁北极具有负磁量，地磁南极具有正磁量，在异性相吸的作用下，磁针的北极指向地磁北极，磁针的南极指向地磁南极。

磁罗经具有结构简单、性能可靠和不依赖于外界条件工作的优点，被作为现代化船舶重要的航海仪器之一。

1977年国际海事组织（IMO）通过决仪，要求所有船舶安装一台标准磁罗经和一台操舵磁罗经，并应正确地校正自差和备有自差表或自差曲线。

2、磁罗经的分类(1)按用途和安装位置分类为：标准罗经：安装在罗经甲板的船首尾线上，并为水平视界最大之处，用以指示航向，观测方位及校正操舵罗经等。

操舵罗经：安装在驾驶台操舵轮的正前方，并在船的首尾线上，供因航行时观测航向之用。

太平（应急）罗经：安装在船尾太平舵（又称应急舵）前面的船首尾线上，供舵机失灵而用太平舵航行时观测航向用。

艇用罗经：救生艇上所用的小型液体罗经，须有完整的架子及油灯，其油灯储量应能使用10小时。

(2)按罗经盆内所充的物质分类为：干罗经：罗经盆内是干的。

这是一种比较陈旧的罗经，现已逐渐被液体罗经所代替。

液体罗经：液体罗盘浸浮在盛满液体的罗盆内，因受液体的阻尼作用，故当船摇摆时，罗盘的指向稳定性好。

另外，由于液体浮力的作用，可减少轴针与轴帽间的摩擦力，提高了罗盘的灵敏度。

这种罗经目前已广泛使用。

(3)按罗盘的直径分类为：按罗盘的直径来分类，目前常用的有190mm、165mm、130mm等类型罗经。

(4)按磁罗经的构造形式可分为：反射式罗经：在标准罗经上加设反射装置并通到驾驶台，以代替操舵罗经供操舵用。

反射式罗经目前已被广泛采用。

还有立式磁罗经；台式磁罗经；可移式磁罗经。

二、磁罗经的结构一般船用磁罗经主要由罗经柜、罗盆、和自差校正器三部分组成。

磁罗经1）船用磁罗经的结构一台中、大型船舶上安装的磁罗经，一般由罗经盆(compass bowl)、罗经柜(compass binnacle)和自差校正器(deviation corretor)三大部分组成。

（1）罗经盆(罗盆)罗盆是一台磁罗经的主要部分，它的灵敏器件具有指示方向的能力，因此也称为磁罗经的指向部分。

罗盆主要包括罗盘、轴针和轴帽、液体、罗经基线、注液孔、空气膨室、玻璃盖、壳体等。

罗盘是罗盆中有指向能力的器件，它由卡面、刻度、磁针、浮室、轴帽等组成。

罗盘卡面一般由云母、塑料或硬纸等非磁性材料制成。

正面有0~360°刻度和8~16个罗经点刻度，用于读取方向。

反面固定有2~6根细磁针，磁针的数量和磁针的NS极轴线要严格与卡面刻度的0~180°线对称和平行，所有磁针的磁极都应在同一圆周上，产生罗盘的磁矩。

罗盘中心是向正面凸起的圆形水密浮室，内充氢气，以增大罗盘的浮力。

大型罗经的罗盘反面正中心嵌有宝石轴帽，由轴针支承，使罗盘能够绕垂直轴自由旋转。

轴针固定在罗盆内中心的壳体上，尖端一般由铱金制成，比较耐磨。

轴针尖端必须保持尖锐，否则罗盘灵敏度将不正常。

必要时轴针可以拆下送厂磨尖或更换。

船用磁罗经属于液体磁罗经，即罗盆内充满液体。

我国磁罗经液体是采用45%的医用纯精(absolute alcohol)和55%的二次蒸馏水(distilled water)的混合液体，其中酒精的作用是降低液体的结冰点，使结冰点降为-26︒C，沸点为+83︒C。

这种液体的粘滞性在-20︒C ~ +50︒C范围内不变。

磁罗经液体对罗盘起浮力作用，提高了罗盘灵敏度；对罗盘起阻尼作用和减小罗盘的振动，使罗盘指向稳定。

罗盆应具有良好的水密性，盆内液体必须保持充满，否则将产生气泡，影响罗经的正常使用。

注液孔位于罗盆壳体的侧面，用来排除罗盆内的气泡和注入罗经液体，应保持良好的水密性。

罗盆上的船首线标志又称为罗经基线，用来读取船舶的航向。

磁罗经操作规程磁罗经操作规程1. 磁罗经简介磁罗经是一种用于测量船舶或飞机的方向的仪器。

它基于地磁场和电子技术原理，可以精确指示出船舶或飞机相对于地理北极的方向。

2. 检查磁罗经的状态在操作磁罗经之前，首先需要仔细检查磁罗经的状态，包括仪表是否完好、指针是否正常和罗盘座是否稳定等。

如有问题，应及时报修或更换磁罗经。

3. 编制磁罗经操作流程在进行磁罗经操作之前，应编制详细的操作流程，包括校准罗盘、记录测量数据和处理测量数据等环节的具体操作步骤。

4. 罗盘校准步骤(1) 将磁罗经置于平稳的台面上，并观察指针是否在自由旋转。

(2) 调整罗盘座的倾角，使其与船舶或飞机的水平面保持一致。

(3) 将磁罗经置于地磁场稳定的地方，远离金属物体和电磁设备的干扰。

(4) 按照磁罗经说明书的要求，进行罗盘的校准操作，包括调零、调整指针指向北极方向等。

5. 记录测量数据在进行磁罗经测量时，应准确记录测量数据，包括测量时间、地理位置和指针所指方向等。

同时，还可以记录一些环境因素，如温度和湿度等，以便后续的数据处理和分析。

6. 处理测量数据测量完毕后，需要对测量数据进行处理和分析，以得出准确的方向信息。

常见的处理方法包括数据平滑处理、数据校正和数据比较等。

此外，还需要考虑地磁场的变化和误差的修正等因素。

7. 磁罗经的维护和保养定期对磁罗经进行维护和保养，可以保证其正常运行和准确测量。

常见的维护措施包括清洁仪器表面、防止水湿和尘埃进入仪器内部、检查电源是否正常等。

8. 紧急处理措施当磁罗经出现故障或指示不准确时，应及时采取紧急处理措施，包括重新校准罗盘、更换电池和检查仪器连接等。

9. 注意事项(1) 在进行磁罗经操作时，应远离磁场干扰源和电磁设备，以免影响测量结果的准确性。

(2) 在操作过程中，要注意保持仪器的稳定和平衡，避免碰撞和摔落。

(3) 在磁罗经测量时，应注意观察指针的稳定和灵敏度，及时发现故障和异常。

总结：磁罗经的操作规程需要严格遵循，包括检查磁罗经状态、编制操作流程、罗盘校准、记录测量数据、处理测量数据、维护保养和紧急处理等环节。
