形位公差标准（GB1184-80）机械制造中形位误差与圆柱面的尺寸误差一样，是不可避免的。
因此就要考虑，哪些切削表面应加以较严格的控制，并在图样上注出其极限数值。
这是由零件在机器上的位置、功用和装配精度要求来决定的。
零件上圆柱表面的形状误差，在间隙配合中会使间隙分布不均匀，接触不良，从而降低配合精度，加快磨损，减短使用寿命；在过盈配合中，则会使配合各处的过盈量大小不一，影响连接强度。
零件表面的位置误差，除影响配合以外，还影响机器的装配精度及工作时的运动精度。

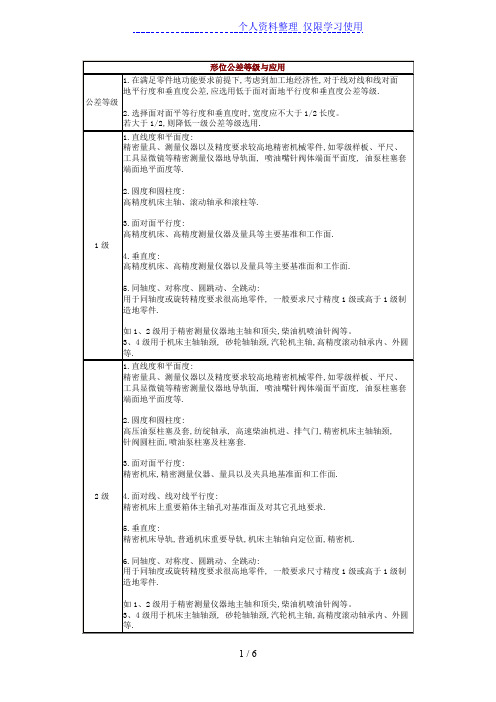

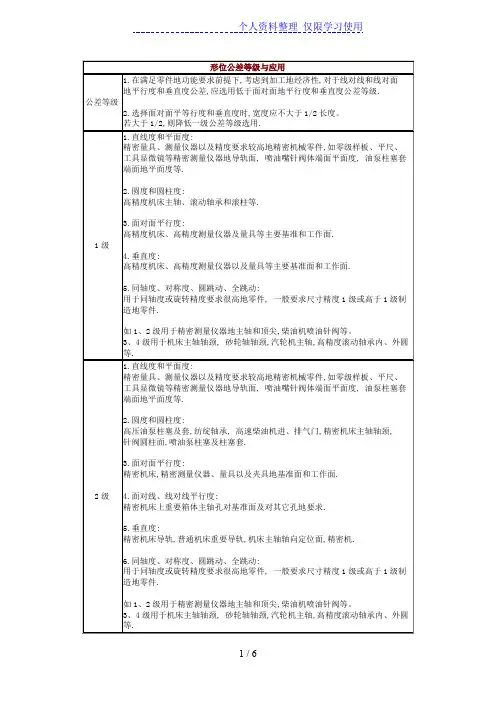

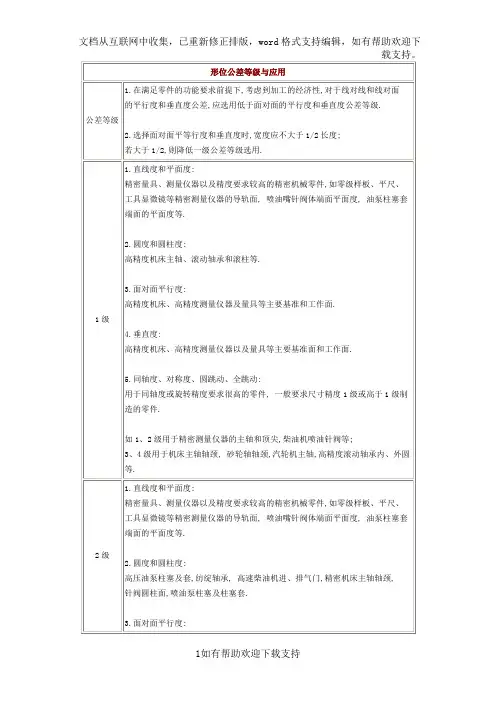

1、形位公差等级和数值的选用原则在GB1184-80中，除位置度用计算得出外，对形位公差规定了12个等级，其中，9~12级的数值较大，可以不再图样上一一标注，而对选定的等级在图样中加以说明。
对于需要在图样中加以较严格控制的形位公差值，应根据零件的功能要求，考虑加工的经济性和零件的结构、刚性等因素选定，并需注意下列情况。
1）在同一要素上给出的形状公差值应小于位置公差值。
2）圆柱表面的形状公差值（轴线的直线度除外），一般情况下，应小于其尺寸公差值。
3）平行度公差值应小于其相应的距离公差值。
4）对于下列情况，考虑到加工难易程度和其他参数的影响，在满足零件的功能要求下，适当降低1~1级选用。
A．细长比较大的轴和孔；B．孔相对于轴；C．距离较大的轴或孔；D．宽度较大（一般大于1/2长度）的零件表面；E．线对线和线对面相对于面对面的平行度及垂直度。
2、形状公差标准直线度、平面度主参数L（mm）公差等级12345678910公差值（μm）≤100.20.40.8 1.223581220＞10~160.250.51 1.5 2.546101525＞16~250.30.6 1.22358122030＞25~400.40.8 1.5 2.54610152540＞40~630.51235812203050＞63~1000.6 1.2 2.5461015254060＞100~1600.8 1.53581220305080＞160~25012461015254060100＞250~400 1.2 2.5581220305080120＞400~630 1.5361015254060100150＞630~10002481220305080120200＞1000~16002.551015254060100160250＞361220305080120200300＞2500~40004815254060100150250400圆度、圆柱度主参数d （mm）公差等级012345678910公差值（μm）≤30.10.20.30.50.8 1.2234610＞3~50.10.20.40.61 1.5 2.545812＞6~100.120.250.40.61 1.5 2.546915＞10~180.150.30.50.8 1.223581118＞18~300.20.40.61 1.5 2.54691321＞30~500.250.50.61 1.5 2.547111625＞50~800.30.60.8 1.22358131930＞80~1200.40.81 1.5 2.54610152235＞120~1800.61 1.22 3.55812182540＞180~2500.8 1.223 4.571014202946＞ 1.0 1.6 2.54681216233252＞315~4001.2235791318253657＞400~5001.52.54681015202740633、位置公差标准平行度、垂直度、倾斜度主参数L，d（mm）公差等级12345678910公差值（μm）≤100.40.8 1.535812203050＞10~160.512461015254060＞16~250.6 1.2 2.5581220305080＞25~400.8 1.5361015254060100＞40~6312481220305080120＞63~100 1.2 2.551015254060100150＞100~160 1.5361220305080120200＞160~25024815254060100150250＞250~400 2.551020305080120200300＞400~6303612254060100150250400＞630~10004815305080120200300500＞1000~1600510204060100150250400600＞1600~2500612255080120200300500800＞2500~400081530601001502504006001000＞4000~6300102040801202003005008001200＞6300~1000012255010015025040060010001500同轴度、对称度、圆跳动和全跳动主参数L，d（mm）公差等级12345678910公差值（μm）≤10.40.61 1.5 2.546101525＞1~30.40.61 1.5 2.546102040＞3~60.50.8 1.22358122550＞6~100.61 1.5 2.54610153060＞10~180.8 1.2235812204080＞18~301 1.5 2.54610152550100＞30~50 1.2235812203060120＞50~120 1.5 2.5461015254080150＞120~250235812203050100200＞250~500 2.5461015254060120250＞500~8003581220305080150300＞800~1250461015254060100200400＞581220305080120250500 1250~2000＞61015254060100150300600 2000~3150＞81220305080120200400800 3150~5000＞10152540601001502505001000 5000~8000＞12203050801202003006001200 8000~10000。
机械加工精度等级表是一个重要的参考工具，它可以帮助机械工程师了解各种加工方法可以达到的精度水平。
以下是机械加工精度等级表的一个基本介绍和参考：精度等级的划分通常基于尺寸精度的要求和工件的尺寸范围。
一般来说，精度等级从低到高大致可以分为：1. 粗糙度级别：这是最基本的加工精度等级，通常用于去除大部分材料以获得大致的形状和表面平整度。
这种加工方法通常会产生较大的表面粗糙度和较高的表面应力，适用于一些简单的、对精度要求不高的应用。
2. 铣削级别：铣削是一种常见的金属加工方法，可以提供一定的尺寸精度。
通过控制切削深度、进给速度和切削角度等参数，铣削可以获得相对较高的精度，适用于中等复杂程度的零件加工。
3. 磨削级别：磨削是一种更精细的加工方法，通常使用砂轮或其他磨料工具来减少表面粗糙度，提高表面光洁度。
磨削可以提供非常高的精度，适用于需要高精度和高质量的零件。
4. 数控级别：随着数控机床的发展，高精度机床的出现使得加工精度进一步提高。
数控机床可以通过精确控制切削深度、进给速度和切削角度等参数，实现非常精确的加工。
这种级别的精度通常用于制造复杂的、高精度的零件，如精密仪器、高端手表等。
5. 纳米级别：纳米技术已经逐渐应用于机械加工中，通过使用纳米级工具和软件，可以实现更精细的加工。
这种级别的精度通常用于制造纳米级器件、生物医学应用等高科技领域。
需要注意的是，机械加工精度等级并不是一成不变的，它受到许多因素的影响，如机床精度、刀具选择、操作技能、环境条件等。
因此，在实际应用中，需要根据具体工件要求、材料性质、生产条件等因素来选择合适的加工方法，以达到最佳的加工精度。
此外，随着科技的进步，一些新的加工技术和方法（如激光切割、超声波焊接等）也在不断涌现，为提高加工精度提供了新的可能性。
总的来说，机械加工精度等级表是一个重要的参考工具，可以帮助机械工程师了解各种加工方法可以达到的精度水平，从而选择最适合的加工方法，实现高质量、高效率的生产。
机械加工基础知识培训资料今天主要是针对检查工作特点，以及在实际生产过程中可能应用较多的机械加工基本知识进行培训。
一、产品零件图样的工艺性审查。
产品零件设计图样下发前，首要先要进行产品零件图样的工艺性审查。
所谓零件结构工艺性审查是指：所设计的零件在能满足使用（质量）要求的前提下，制造的可行性和经济性。
如果公司设备（含外协供应商）能力不能进行加工，或者加工不经济，应向设计者提出修改意见和建议。
当然前提条件是满足使用（质量）要求。
产品设计质量并不是精度越高越好，应该是“适用”就好，现在公司部分设计人员，由于工作经验不足，设计的产品工艺性考虑不足，总是将设计精度无限提高，如在哈车电机设计时，前曲路环与轴承内盖部分配合尺寸是0.8mm间隙配合，但产品零件图样的尺寸公差却为六级精度（0.03），大大增加了加工成本和检查成本。
检查员是按设计图样\工艺（检验）文件\标准进行检查，是“符合性”检查。
如不符合就必须提出。
当然在新产品试制期间，设计人员、工艺人员允许现场更改产品图样或工艺文件，但检查人员需要记录并督促技术人员正式更改技术文件。
二、机械加工工艺规程的设计产品设计一旦确定，下一步要进行的工作是进行工艺规程设计。
1、工艺方案：根据产品设计要求，生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。
2、工艺路线：产品和零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。
3、工艺规程：规定产品或零部件制造工艺过程和操作方法的工艺文件。
工艺规程主要作用：是组织生产的主要技术文件，有了机械加工工艺规程，就可以制订生产产品的进度计划和相应的调度计划，使生产均衡、顺利进行。
结合工艺方案、工艺路线、工艺规程特点，联诚集团项目管理部编制的工艺流程，是用于指导集团公司内部生产所编制的工艺文件，更接近于工艺路线方案设计，但经各分公司细化的工艺（检验）流程，又兼有工艺过程卡的特点。

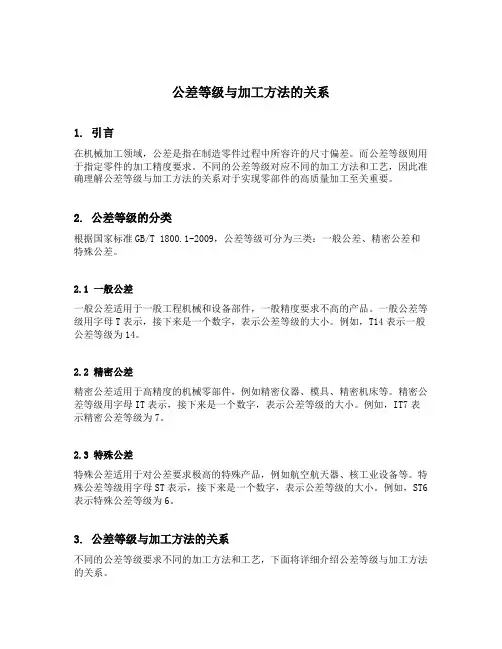

公差等级与加工方法的关系1. 引言在机械加工领域，公差是指在制造零件过程中所容许的尺寸偏差。
而公差等级则用于指定零件的加工精度要求。
不同的公差等级对应不同的加工方法和工艺，因此准确理解公差等级与加工方法的关系对于实现零部件的高质量加工至关重要。
2. 公差等级的分类根据国家标准GB/T 1800.1-2009，公差等级可分为三类：一般公差、精密公差和特殊公差。
2.1 一般公差一般公差适用于一般工程机械和设备部件，一般精度要求不高的产品。
一般公差等级用字母T表示，接下来是一个数字，表示公差等级的大小。
例如，T14表示一般公差等级为14。
2.2 精密公差精密公差适用于高精度的机械零部件，例如精密仪器、模具、精密机床等。
精密公差等级用字母IT表示，接下来是一个数字，表示公差等级的大小。
例如，IT7表示精密公差等级为7。
2.3 特殊公差特殊公差适用于对公差要求极高的特殊产品，例如航空航天器、核工业设备等。
特殊公差等级用字母ST表示，接下来是一个数字，表示公差等级的大小。
例如，ST6表示特殊公差等级为6。
3. 公差等级与加工方法的关系不同的公差等级要求不同的加工方法和工艺，下面将详细介绍公差等级与加工方法的关系。
3.1 一般公差的加工方法一般公差要求较宽松，一般采用常规的加工方法进行加工。
常见的加工方法包括铣削、车削、钻孔、磨削等。
这些加工方法在操作简单、成本较低的同时，能够满足一般公差的要求。
3.2 精密公差的加工方法精密公差要求较高，需要采用更加精细和精密的加工方法。
常见的加工方法包括数控加工、激光加工、电火花加工等。
这些加工方法具有高精度、高重复性和高稳定性的特点，能够满足精密公差的要求。
3.3 特殊公差的加工方法特殊公差要求极高，需要采用最先进、最精密的加工方法。
常见的加工方法包括超精密加工、光学加工、电子束加工等。
这些加工方法具有极高的精度和重复性，能够满足特殊公差的要求。
4. 案例分析为了更好地理解公差等级与加工方法的关系，我们以一个实际的案例进行分析。
同轴度的经济精度
平行度的经济精度
端面跳动和垂直度的经济精度
轴心线相互平行的孔的位置经济精度
注：“①距离误差”指两孔轴心线的距离误差或自孔轴心线到平面的距离误差。
轴心线相互垂直的孔的位置经济精度
注：①指在100mm长度上轴心线的垂直度。

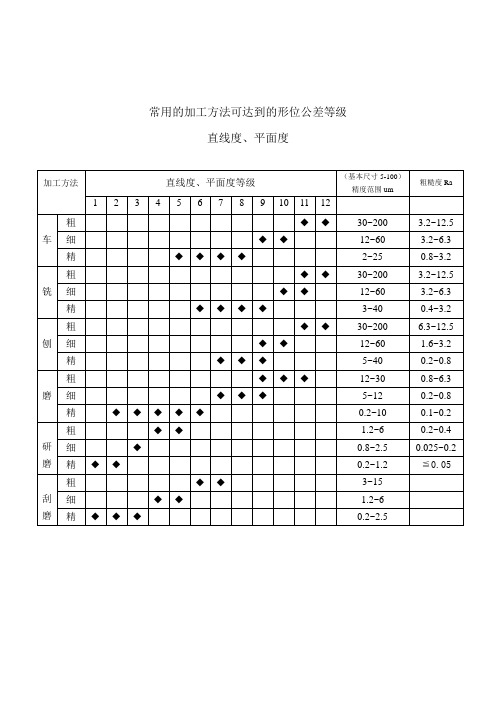

在各种机床上加工的形状、位置的平均经济精度
在各种机床上加工的形状、位置的平均经济精度
注：①指在直径上的成批工件尺寸的分散度；②指在长度上的成批工件尺寸的分散度。
在各种机床上加工的形状、位置的平均经济精度
在各种机床上加工的形状、位置的平均经济精度
1.表面加工方法的选择
选择表面加工方法是，一般先根据表面的加工精度和表面粗糙度要求并考虑生产率和经济性，考虑零件的结构形状、尺寸大小、材料和热处理要求及工厂的生产条件等因素，选定最终加工方法，然后再确定精加工前的准备工序的加工方法，即确定加工方案。
（1）经济精度与经济粗糙度
表4-5、表4-6、表4-7分别为外圆面、孔和平面等典型加工方法和加工方案能达到的经济精度和经济粗糙度。
表4-8为各种加工方法加工轴线平行的孔系时的位置精度（用距离误差表示）。
各种加工方法所能达到的经济精度和经济粗糙度等级，在机械加工的各种手册中均能查到。
各种加工方法的加工精度Revised on November 25, 2020各种加工方法的加工精度一：车削车削中工件旋转，形成主切削运动。
刀具沿平行旋转轴线运动时，就形成内、外园柱面。
刀具沿与轴线相交的斜线运动，就形成锥面。
仿形车床或数控车床上，可以控制刀具沿着一条曲线进给，则形成一特定的旋转曲面。
采用成型车刀，横向进给时，也可加工出旋转曲面来。
车削还可以加工螺纹面、端平面及偏心轴等。
车削加工精度一般为IT8—IT7，表面粗糙度为—μm。
精车时，可达IT6—IT5，粗糙度可达—μm。
车削的生产率较高，切削过程比较平稳，刀具较简单。
二：铣削主切削运动是刀具的旋转。
卧铣时，平面的形成是由铣刀的外园面上的刃形成的。
立铣时，平面是由铣刀的端面刃形成的。
提高铣刀的转速可以获得较高的切削速度，因此生产率较高。
但由于铣刀刀齿的切入、切出，形成冲击，切削过程容易产生振动，因而限制了表面质量的提高。
这种冲击，也加剧了刀具的磨损和破损，往往导致硬质合金刀片的碎裂。
在切离工件的一般时间内，可以得到一定冷却，因此散热条件较好。
按照铣削时主运动速度方向与工件进给方向的相同或相反，又分为顺铣和逆铣。
顺铣铣削力的水平分力与工件的进给方向相同，工件台进给丝杠与固定螺母之间一般有间隙存在，因此切削力容易引起工件和工作台一起向前窜动，使进给量突然增大，引起打刀。
在铣削铸件或锻件等表面有硬度的工件时，顺铣刀齿首先接触工件硬皮，加剧了铣刀的磨损。
逆铣可以避免顺铣时发生的窜动现象。
逆铣时，切削厚度从零开始逐渐增大，因而刀刃开始经历了一段在切削硬化的已加工表面上挤压滑行的阶段，加速了刀具的磨损。
同时，逆铣时，铣削力将工件上抬，易引起振动，这是逆铣的不利之处。
铣削的加工精度一般可达IT8—IT7，表面粗糙度为—μm。
普通铣削一般只能加工平面，用成形铣刀也可以加工出固定的曲面。
数控铣床可以用软件通过数控系统控制几个轴按一定关系联动，铣出复杂曲面来，这时一般采用球头铣刀。
机械制图常用形位公差详解精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-机械制图常用形位公差详解一．形状公差1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=）的两平行直线之间。
2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=）的两平行平面内，如右图区域。
3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=）的两同心圆之内，如右图区域。
4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
?二．位置公差1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=），且在给定方向上平行于基准轴线的两平行平面之间。
