电机基本参数介绍及测试方法

电机型式试验报告(电机检测方法及标准)（二）引言概述：电机型式试验是电机行业中常用的一种检测方法，通过对电机的性能参数进行测试，以验证其是否符合相应的标准要求。

在本文中，将详细介绍电机型式试验的基本原理、试验方法及相关标准，以进一步加深对电机型式试验的了解。

正文内容：一、电机型式试验的基本原理1.1 电机型式试验的目的与意义1.2 电机型式试验的基本原理1.3 电机型式试验的分类及应用范围1.4 电机型式试验的关键参数及其测试方法1.5 电机型式试验中的常见问题及解决方法二、电机型式试验的试验方法2.1 试验前的准备工作2.2 电机型式试验的测试设备及仪器2.3 电机型式试验的测试流程2.4 电机型式试验数据的采集与记录2.5 电机型式试验结果的分析与评估三、电机型式试验的相关标准3.1 国际标准3.2 国内标准3.3 行业标准3.4 标准的制定与更新四、电机型式试验中的常见问题及应对措施4.1 试验过程中的安全问题4.2 试验设备及仪器的选用与操作4.3 试验数据的准确性与可靠性4.4 试验结果的解读与判定4.5 试验过程中遇到的困难及解决方案五、电机型式试验的总结与展望5.1 电机型式试验的优势与局限性5.2 电机型式试验的现状与发展趋势5.3 对电机行业的影响与应用前景5.4 未来电机型式试验的改进与完善方向5.5 总结与对未来工作的建议总结：通过本文的详细阐述，我们对电机型式试验的基本原理、试验方法及相关标准有了更深入的了解。

我们了解到电机型式试验在电机行业中的重要性，并且对试验过程中的常见问题及应对措施有了较为全面的认识。

同时，我们也看到了电机型式试验的优势与局限性，并展望了电机型式试验未来的发展趋势。

希望本文能为电机行业的从业人员提供一些有益的参考，并对电机型式试验的改进与完善提供一些启示。

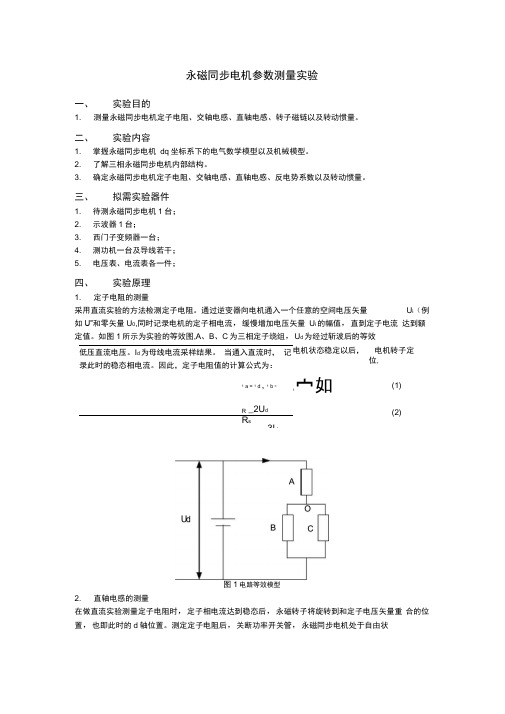

永磁同步电机参数测量实验一、实验目的1. 测量永磁同步电机定子电阻、交轴电感、直轴电感、转子磁链以及转动惯量。

二、实验内容1. 掌握永磁同步电机dq坐标系下的电气数学模型以及机械模型。

2. 了解三相永磁同步电机内部结构。

3. 确定永磁同步电机定子电阻、交轴电感、直轴电感、反电势系数以及转动惯量。

三、拟需实验器件1. 待测永磁同步电机1台；2. 示波器1台；3. 西门子变频器一台；4. 测功机一台及导线若干；5. 电压表、电流表各一件；四、实验原理1. 定子电阻的测量采用直流实验的方法检测定子电阻。

通过逆变器向电机通入一个任意的空间电压矢量U i（例如U”和零矢量U0,同时记录电机的定子相电流，缓慢增加电压矢量U i的幅值，直到定子电流达到额定值。

如图1所示为实验的等效图,A、B、C为三相定子绕组，U d为经过斩波后的等效低压直流电压。

I d为母线电流采样结果。

当通入直流时，记录此时的稳态相电流。

因此，定子电阻值的计算公式为：电机状态稳定以后，电机转子定位,1 a = 1d , 1 b =1宀如(1)R _2U d(2)R s3I d图1电路等效模型2. 直轴电感的测量在做直流实验测量定子电阻时，定子相电流达到稳态后，永磁转子将旋转到和定子电压矢量重合的位置，也即此时的d轴位置。

测定定子电阻后，关断功率开关管，永磁同步电机处于自由状0.632倍时,q 轴电压方 U q =Ri qL d i dL q 中 dt U q = Ri q L q 鱼qqqdt4.反电势系数的测量采用空载实验法，即用测功机带动被测永磁同步电机以一定的转速旋转, 负载开路，测试此时的电机空载相电压， 相应的反电势系数，计算公式如下：即为反电势电压。

结合转速、同时保持被测电机反电势可以计算得出(8)1000PRM 时电机每相绕组上的反电势V/KRPM/ 相）态。

向永磁同步电机施加一个恒定幅值，矢量角度与直流实验相同的脉冲电压矢量 （例如U 1）,此时电机轴不会旋转（3 =0）,d 轴定子电流将建立起来，则d 轴电压方程可以简化为：山卡-曲q +L=对于d 轴电压输入时的电流响应为：i(t)利用式（4）以及测量得到的定子电阻值和观测的电流响应曲线可以计算得到直轴电感值。

电机测试的原理电机测试是指对电机进行各项性能检测的过程，通过测试可以了解电机的工作状态、性能参数以及故障情况。

电机测试的原理主要涉及电机的工作原理、测试方法和测试仪器等方面。

一、电机的工作原理电机是将电能转化为机械能的装置，其工作原理基于电磁感应现象和洛伦兹力。

通常，电机由定子和转子两部分组成。

在电机中，通过在定子绕组中通电产生磁场，然后与转子中的导体产生磁场相互作用，从而产生力矩，使转子运动。

二、电机测试的方法1. 转速测试：通过测量电机转子的转速，可以了解电机的运行速度。

常用的方法有使用转速计或光电编码器等测量转速的装置。

2. 功率测试：通过测量电机的输入功率和输出功率，可以计算电机的效率。

常用的方法有直接测量和间接计算两种方式。

3. 转矩测试：通过测量电机输出的转矩，可以了解电机的输出能力。

常用的方法有负荷测试和电流测试等。

4. 绝缘测试：通过测量电机的绝缘电阻，可以了解电机绝缘性能。

常用的方法有绝缘电阻测试仪等。

5. 故障诊断：通过测量电机的各项参数，可以判断电机是否存在故障。

常用的方法有震动测试、噪声测试和温度测试等。

三、电机测试仪器1. 万用表：用于测量电机的电阻、电压和电流等参数。

2. 转速计：用于测量电机的转速。

3. 功率计：用于测量电机的输入功率和输出功率。

4. 绝缘电阻测试仪：用于测量电机的绝缘电阻。

5. 振动测试仪：用于测量电机的振动情况。

6. 温度计：用于测量电机的温度。

四、电机测试的重要性电机作为现代工业生产中常用的动力设备，其性能的稳定和可靠性对于生产效率和产品质量具有重要影响。

通过对电机进行定期测试，可以及早发现电机的故障和问题，及时进行维修和保养，避免因电机故障造成的生产停滞和损失。

电机测试是保证电机正常运行和性能稳定的重要手段。

通过对电机的各项性能指标进行测试，可以及时发现问题并采取相应的措施，从而保证电机在工作过程中的可靠性和稳定性。

电机测试的原理涉及电机的工作原理、测试方法和测试仪器等方面，通过合理选择测试方法和仪器，可以实现对电机性能的准确评估和故障诊断。

电机测试技术书概述电机测试技术是指对电机进行各种参数测试和性能评估的一项重要工作。

通过电机测试，可以获取到电机的各种性能指标，如功率、效率、转速、转矩等。

这些数据对于电机的设计、生产和使用都具有重要意义。

本文将介绍电机测试的基本原理、常用方法和注意事项。

一、电机测试的基本原理电机测试的基本原理是根据电动势定律和能量守恒定律，通过测量输入功率和输出功率来计算出电机的效率。

具体步骤如下： 1. 测量输入功率：使用功率计或示波器测量输入电压和输入电流，并计算出输入功率。

2. 测量输出功率：根据输出轴上的负载测量转矩，并结合转速测量仪测得的转速来计算输出功率。

3. 计算效率：将输出功率除以输入功率，得到效率。

二、常用的电机测试方法1.转矩-转速特性曲线测试：通过改变负载并测量转矩和转速，绘制出转矩-转速特性曲线。

该曲线可以反映出不同负载下电机的性能表现。

2.转矩-电流特性曲线测试：在恒定转速下，改变负载并测量电流和转矩，绘制出转矩-电流特性曲线。

该曲线可以判断电机的过载能力和效率。

3.功率-效率特性曲线测试：在不同转速下，测量输入功率、输出功率和效率，绘制出功率-效率特性曲线。

该曲线可以评估电机在不同工况下的性能。

4.绕组电阻测试：通过测量绕组的直流电阻来评估绕组的质量和接触情况。

5.绝缘电阻测试：通过施加一定的直流电压，测量绝缘材料的电阻值，以评估绝缘材料的质量。

三、注意事项1.安全第一：在进行任何测试之前，必须确保安全措施到位。

避免触及裸露导线、高压部件或旋转部件。

2.测试仪器准确校准：使用前必须校准仪器，并按照仪器说明书正确操作。

3.测试环境控制：尽可能消除外界干扰，保持测试环境的稳定性和一致性。

4.数据记录和分析：将测试数据准确记录，并进行合理分析和比较，以便对电机性能进行评估和改进。

5.多次测试取平均值：为了提高测试结果的准确性，建议进行多次测试并取平均值。

四、总结电机测试技术是电机设计、生产和使用过程中必不可少的一环。

电机检测方法及标准电机检测标准电机的检测标准一、外观要求：1. 定位孔位置正确，外壳和轴的构造尺寸符合图纸要求。

2. 引出线长120±5mm ，引线规格为18AWG5塑胶线，有UL 认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头剥线15mm 。

3. 电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。

4. 整机装配完好，螺丝紧固，外壳电镀有良好的光泽，无锈蚀，铁心外表无明显锈蚀；5. 振动：小于2.5mm/S。

6. 轴向窜动：小于0.25mm 。

7. 电机标志明晰，包装完好。

铭牌标志包括以下内容：1〕、制造商名或标记；2〕、产品型号；3〕、额定电压和频率；4〕、产品批号和日期。

二、主要电气参数：1. 在自制测试架上，接好电机引线，将开关打到对应挡，用数字转速表测其空载转速，120V/60Hz电机转速为1720±3%转每分钟，230V/50Hz电机转速为1470±3%转每分钟。

2. 额定电压：120V 〔120V 型〕230V 〔230V 型〕额定频率：60Hz 〔120V 型〕50Hz 〔230V 型〕空载功率：40W 〔120V 型〕45W 〔230V 型〕空载电流：0.55A(120V型)0.35A(230V型)额定电流：0.75A(120V型)0.45A(230V型)额定输入功率：90W(120V型)100W (230V型)3. 耐压试验：在1800V AC/0.5mA/1S下无击穿拉弧现象。

4. 噪音：在安静的检测室内，用分贝检测仪在间隔电机500mm 处测其空载噪音，应小于47dB 〔与背景噪音差要大于10 dB〕。

5. 泄漏电流：小于0.5mA 。

6. 绝缘强度：大于2M Ω/500VDC。

7. 低压启动电压值：48V 〔120V 型〕，132V〔230V 〕。

8. 旋转方向：轴伸方向单向逆时针转动。

9. 热保护器：SF152℃可恢复温控器，动作温度157±5%℃。

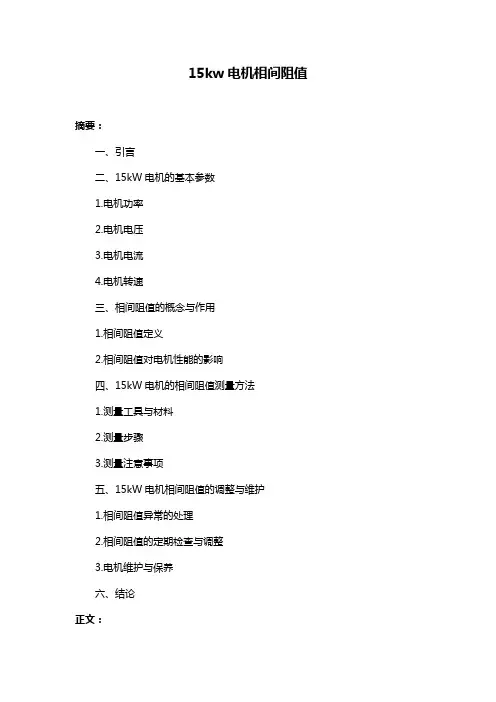

15kw电机相间阻值摘要：一、引言二、15kW电机的基本参数1.电机功率2.电机电压3.电机电流4.电机转速三、相间阻值的概念与作用1.相间阻值定义2.相间阻值对电机性能的影响四、15kW电机的相间阻值测量方法1.测量工具与材料2.测量步骤3.测量注意事项五、15kW电机相间阻值的调整与维护1.相间阻值异常的处理2.相间阻值的定期检查与调整3.电机维护与保养六、结论正文：一、引言随着工业技术的不断发展，电机作为各类机械设备的核心驱动部件，其性能直接影响到整个设备的运行效率与稳定性。

本文将针对15kW电机相间阻值的相关知识进行详细阐述，帮助读者更好地了解和应用这一参数，从而确保电机的正常运行。

二、15kW电机的基本参数1.电机功率：15kW（千瓦）2.电机电压：根据不同地区和设备要求，电压有所不同，一般为380V、660V等3.电机电流：根据电机功率和电压计算得出，约为35A、70A等4.电机转速：根据电机型号和应用场景而定，一般为3000r/min、1500r/min等三、相间阻值的概念与作用1.相间阻值定义：相间阻值是指电机绕组之间或绕组与地之间的电阻值。

在电机运行过程中，相间阻值影响着电机的启动、运行、制动等性能。

2.相间阻值对电机性能的影响：相间阻值过大，会导致电机启动困难、运行电流过大、温升过高；相间阻值过小，容易引发电机绕组短路、漏电等故障。

四、15kW电机的相间阻值测量方法1.测量工具与材料：万用表、测试线、摇表等。

2.测量步骤：（1）断开电机电源，确保电机处于停运状态；（2）使用测试线连接电机绕组之间的端子；（3）选用合适的万用表档位，测量相间阻值；（4）记录测量数据，与电机技术参数进行比对。

3.测量注意事项：（1）测量前确保电机冷却；（2）测量时避免触电风险；（3）测量数据应在同一档位、同一温度条件下进行比对。

五、15kW电机相间阻值的调整与维护1.相间阻值异常的处理：（1）相间阻值过大，可采取打磨电机绕组、更换电刷等方法；（2）相间阻值过小，需检查电机绕组是否存在短路、漏电等问题，并及时处理。

电机性能测试的原理和应用有哪些前言电机是现代工业生产中的重要设备之一，广泛应用于机械、电子、汽车、航空航天等领域。

为了评估电机的性能和保证其正常运行，进行电机性能测试是必不可少的环节。

本文将介绍电机性能测试的原理和应用，以及常见的测试方法和技术。

一、电机性能测试的原理电机性能测试的原理是通过对电机的输入和输出进行测量和分析，来评估其转速、转矩、功率、效率等性能指标。

主要包括以下几个方面：1.1 电机输入电机的输入通常指的是电源输入的电压和电流。

通过测量电压和电流的数值，可以求出电机的输入功率。

1.2 电机输出电机的输出是指电机输出的转矩和转速。

通过测量电机输出的转矩和转速的数值，可以求出电机的输出功率。

1.3 电机效率电机的效率是指电机输出功率与输入功率之间的比值。

通过对电机输入和输出功率的测量，可以计算出电机的效率。

1.4 电机负载特性电机负载特性是指电机在不同负载情况下的性能表现。

通过改变电机的负载，可以观察电机的转速、转矩、功率等参数的变化。

二、电机性能测试的应用电机性能测试在工业生产、科研以及产品开发等领域有着广泛的应用。

以下是一些常见的应用场景：2.1 电机制造商电机制造商需要对生产出的电机进行性能测试，以验证其产品的质量和性能是否符合标准要求。

通过对电机的转速、转矩、功率、效率等指标的测试，可以确保产品的质量和性能达到预期。

2.2 工业生产在工业生产中，电机通常是驱动机械设备的动力源。

通过对电机进行性能测试，可以评估电机的性能是否满足生产要求，以及为后续的维护和保养提供参考数据。

2.3 科学研究在科学研究领域，电机性能测试可以用于验证实验设备的稳定性和可靠性。

通过对电机的测试，研究人员可以获得准确的数据，并进行数据分析和建模，从而推进科学研究的进展。

2.4 产品开发在产品开发过程中，电机性能测试是重要的一环。

通过对电机的性能测试，可以评估产品的可行性和性能优劣，并为产品改进和优化提供依据。

直流有刷电机试验标准直流有刷电机是一种常见的电机类型，广泛应用于各种机械设备中。

为了保证直流有刷电机的质量和性能，需要进行试验和检测。

下面介绍一些直流有刷电机试验标准。

1. 静态试验静态试验是直流有刷电机试验中最基本的试验之一。

其目的是测试电机的静态性能，包括电机的电阻、电感、绕组的相互耦合等参数。

静态试验的方法包括测量电机的空载电流、堵转电流、绕组电阻和电感等参数。

2. 动态试验动态试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机的动态性能，包括电机的转速、转矩、效率等参数。

动态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。

3. 稳态试验稳态试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在稳态工作状态下的性能，包括电机的电压、电流、功率、效率等参数。

稳态试验的方法包括测量电机的负载特性、转速特性、效率特性等参数。

4. 热试验热试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在长时间工作状态下的性能，包括电机的温升、温度分布、热稳定性等参数。

热试验的方法包括测量电机的温升、温度分布、热稳定性等参数。

5. 噪声试验噪声试验是直流有刷电机试验中比较重要的试验之一。

其目的是测试电机在工作状态下的噪声水平，包括电机的声压级、频率分布等参数。

噪声试验的方法包括测量电机的声压级、频率分布等参数。

总之，直流有刷电机试验是保证电机质量和性能的重要手段。

通过各种试验方法，可以全面地测试电机的静态性能、动态性能、稳态性能、热稳定性和噪声水平等参数，为电机的设计、制造和使用提供有力的支持。

电机的测量方法
电机的测量方法
电机是现代工业中不可或缺的设备，为了保证电机的正常运行，需要对其进行测量。

下面将介绍电机的测量方法。

1. 直流电机的测量方法：
(1) 用万用表或直流电压表分别测量电枢绕组和场绕组的直流电阻值，并记录下来。

(2) 测量直流电机的空载特性曲线，即在不带负荷时，分别测量转速和输出电压，并绘制出转速与输出电压之间的关系曲线。

(3) 测量直流电机的负载特性曲线，即在带负荷时，分别测量转速和输出电压，并绘制出转速与输出电压之间的关系曲线。

2. 交流异步电动机（简称异步电机）的测量方法：
(1) 测定异步电动机各相绕组之间和各相与地之间的绝缘阻值，并记录下来。

(2) 测试异步电动机运行时各项参数：如额定功率、额定转速、额定效率、额定功率因数等。

(3) 测试异步电动机在不同负载条件下运行时各项参数：如输入功率、输出功率、效率、功率因数等。

3. 交流同步电动机（简称同步电机）的测量方法：
(1) 测定同步电动机的空载特性曲线，即在不带负荷时，分别测量转速和输出电压，并绘制出转速与输出电压之间的关系曲线。

(2) 测定同步电动机的负载特性曲线，即在带负荷时，分别测量转速和输出电压，并绘制出转速与输出电压之间的关系曲线。

(3) 测试同步电动机运行时各项参数：如额定功率、额定转速、额定效率、额定功率因数等。

以上就是对直流电机、异步电机和同步电机的测量方法介绍。

在实际操作中，需要根据具体情况选择合适的仪器设备进行测量。

同时，在进行测量过程中要注意安全事项，以免发生意外事故。

电机测试方案电机作为现代工业生产线不可或缺的一部分，广泛应用于各个领域。

然而，为了确保电机性能的稳定和可靠，需要对其进行全面的测试。

本文将探讨电机测试的方案，并介绍一些常用的测试方法和工具。

一、测试目标和要求在电机测试中，我们的主要目标是验证电机的性能参数是否符合设计要求，并检测其工作状态是否正常。

测试要求包括以下几个方面：1. 输出功率测试：测量电机的额定功率，以确认其输出能力。

2. 效率测试：通过测量输入功率和输出功率，计算电机的效率，评估其能源利用效率。

3. 转速测试：测量电机的转速，以确认转速是否符合设计要求。

4. 负载测试：在特定负载下运行电机，以确定其响应和稳定性。

5. 温升测试：通过测量电机运行时的温度变化，评估其热性能和散热能力。

6. 耐久性测试：通过持续的运行测试，检测电机在长期使用下的性能和可靠性。

二、测试方法和工具电机测试可以采用多种方法和工具，下面列举几种常见的测试方法：1. 随机变频器测试：通过将电机与变频器连接，控制电机的运行参数，如转速、负载等，以测定电机的性能。

2. 负载箱测试：使用负载箱来模拟不同负载条件下的电机运行，以评估其适应能力和稳定性。

3. 可编程控制器（PLC）测试：使用PLC编程控制电机的启动、停止、转速等参数，并通过PLC编程完成电机性能测试。

4. 电量测试仪：通过测量电机的功率、电流和电压，计算电机的功率因数、效率等参数。

5. 热像仪：用于检测电机运行时的温度变化，通过红外热像技术，可以快速准确地获取电机的热性能信息。

6. 数据采集系统：使用数据采集设备收集电机运行时的数据，并进行分析和处理，以评估其性能和可靠性。

三、测试流程电机测试的流程可以根据具体需求进行调整，但通常包括以下几个步骤：1. 准备阶段：确保测试设备和测试工具的正常运行，检查电机是否满足测试要求。

2. 参数设定：根据测试目标和要求，调整测试设备和工具的参数，如转速、负载等。

3. 测试执行：按照预定的测试方案，进行电机测试，记录测试数据和观察电机的运行状态。

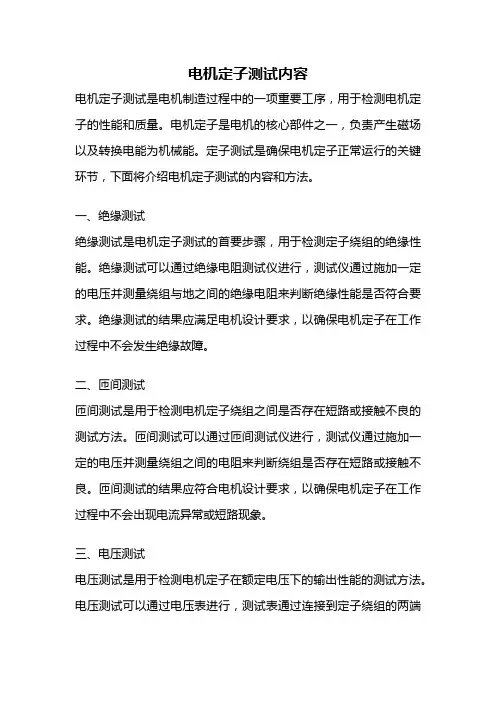

电机定子测试内容电机定子测试是电机制造过程中的一项重要工序，用于检测电机定子的性能和质量。

电机定子是电机的核心部件之一，负责产生磁场以及转换电能为机械能。

定子测试是确保电机定子正常运行的关键环节，下面将介绍电机定子测试的内容和方法。

一、绝缘测试绝缘测试是电机定子测试的首要步骤，用于检测定子绕组的绝缘性能。

绝缘测试可以通过绝缘电阻测试仪进行，测试仪通过施加一定的电压并测量绕组与地之间的绝缘电阻来判断绝缘性能是否符合要求。

绝缘测试的结果应满足电机设计要求，以确保电机定子在工作过程中不会发生绝缘故障。

二、匝间测试匝间测试是用于检测电机定子绕组之间是否存在短路或接触不良的测试方法。

匝间测试可以通过匝间测试仪进行，测试仪通过施加一定的电压并测量绕组之间的电阻来判断绕组是否存在短路或接触不良。

匝间测试的结果应符合电机设计要求，以确保电机定子在工作过程中不会出现电流异常或短路现象。

三、电压测试电压测试是用于检测电机定子在额定电压下的输出性能的测试方法。

电压测试可以通过电压表进行，测试表通过连接到定子绕组的两端来测量输出电压。

电压测试的结果应符合电机设计要求，以确保电机定子能够在额定电压下正常工作，并输出稳定的电压信号。

四、功率测试功率测试是用于检测电机定子在额定功率下的输出性能的测试方法。

功率测试可以通过功率表进行，测试表通过连接到定子绕组的两端来测量输出功率。

功率测试的结果应符合电机设计要求，以确保电机定子能够在额定功率下正常工作，并输出稳定的功率信号。

五、效率测试效率测试是用于检测电机定子的能量转换效率的测试方法。

效率测试可以通过效率测试仪进行，测试仪通过测量电机输入功率和输出功率的比值来计算效率。

效率测试的结果应符合电机设计要求，以确保电机定子能够高效地将电能转换为机械能。

六、温升测试温升测试是用于检测电机定子在工作过程中的温度升高情况的测试方法。

温升测试可以通过红外热像仪进行，热像仪通过测量定子表面的温度分布来判断定子是否存在过热情况。

伺服电机检测项目及测试方法伺服电机是一种常用的电动机，具有精准定位和速度控制的特点，在许多应用领域得到了广泛应用，如机械制造、自动化设备、机器人等。

为了保证伺服电机的正常运行和性能表现，需要进行相应的检测和测试。

本文将介绍伺服电机的检测项目及测试方法。

一、电机参数测试伺服电机的性能参数是评估其质量和性能的重要指标。

常见的电机参数包括额定电压、额定电流、额定转速、额定扭矩等。

测试这些参数可以通过连接电源和测量设备来实现。

首先需要根据电机的额定电压连接电源，然后通过测量设备（如万用表、电流表、转速计等）进行电流、转速和扭矩的测量。

测试时需要注意保持电机正常运行，避免超过额定值。

二、转矩-转速曲线测试转矩-转速曲线是描述伺服电机扭矩与转速关系的重要曲线。

该曲线可以反映电机的负载能力和动态响应特性。

测试转矩-转速曲线可以通过连接电源和测量设备来实现。

首先需要给电机提供不同的转矩负载，然后通过测量设备测量电机的转速和扭矩。

测试时需要逐渐增加负载，记录相应的扭矩和转速值，最后绘制出转矩-转速曲线图。

三、位置控制精度测试位置控制精度是伺服电机的重要性能指标，直接关系到其定位精度和稳定性。

测试位置控制精度可以通过连接电源、位置传感器和测量设备来实现。

首先需要设置电机的位置控制模式，然后通过测量设备测量电机输出的位置信号。

测试时需要将电机移动到不同的位置，记录相应的位置信号值，并与设定值进行比较，计算出位置控制误差。

测试时需要注意保持电机在稳定状态下进行测试，避免外界干扰。

四、响应时间测试响应时间是伺服电机的重要性能指标，直接关系到其动态响应能力。

测试响应时间可以通过连接电源和测量设备来实现。

首先需要给电机提供一个位置或速度的设定值，然后通过测量设备测量电机输出的位置或速度信号。

测试时需要记录设定值变化与电机响应的时间差，计算出响应时间。

测试时需要注意设定值的变化范围和频率，以及电机的稳定性。

五、温升测试温升是伺服电机长时间运行后产生的热量，直接关系到其散热能力和稳定性。

电机输出功率等参数测试方法
测试工具：直流电源、数字万用表、毫欧计.简易转速显示器.1欧精密电阻
一、输出功率测试方法：
1、测量电枢电阻R o
首先使电机空转2分钟，将转向器表面氧化膜去掉。

（直流电机长期停转后转向器表面易产生氧化膜）
(1) 用毫欧计以点动方式，测量不同位置的电枢电阻R o，
至少测量3点以上，测试5点，取最小电枢电阻
(2)或用数字万用表串接1欧精密电阻, 测量不同位置的
电枢电阻R o，至少测量3点以上，测试5点，取最小电枢电阻,用测量值减去1.5即为实际值.
2、测量电机不同位置空载电流Io
3、(1)给电机提供一个负载，测量加上不同负载后输出
电流：I H
(2)或设定电机不同输出电流I H
4、按下列公式,根据前面测量的R o ：电枢电阻, I o：空
载电流计算I H ：负载电流U：电枢电压,计算电机
输出功率的最大值.最小值.平均值,并和以下两项数据
合并制表记录
测试原理：
公式：
H O P=E(I -I )，
式中， P ：输出功率 I H ：负载电流 I o ：空载电流 U ：电枢电压 R a ：电枢电阻
E ：电枢反电动势 其中 E= U-Io Ro
二、输出力矩计算方法：
T H =9.55P 2/n H
(T H:输出力矩 P 2:
输出功率 n H:实际转速)
二、转速测量方法：
按下示框图,设计电路显示电机转速(n H =r/min)。

电机控制系统中的电机性能评估在电机控制系统中，电机的性能评估是至关重要的，它直接影响到系统的运行稳定性和效率。

本文将重点讨论电机性能评估的方法以及其在电机控制系统中的应用。

一、电机性能参数电机的性能评估首先需要了解和确定其性能参数，包括但不限于转速、扭矩、效率、功率因数、转矩波动等。

这些参数是评价电机工作状态和性能表现的重要指标，也是电机性能评估的基础。

二、静态测试方法1. 负载特性测试负载特性测试是评估电机转矩性能的重要手段。

通过在恒定转速下改变负载来测试电机在不同负载下的输出扭矩和电流，从而得到电机的特性曲线。

在实际应用中，负载特性测试可以帮助确定电机在不同工况下的性能表现，为系统控制提供参考依据。

2. 效率测试电机的效率是评估其能量利用率的重要参数，直接影响到系统的能源消耗和运行成本。

通过测量电机的输入功率和输出功率来计算电机的效率，可以评估电机在不同负载下的能源利用效率，为系统能效优化提供参考。

三、动态测试方法1. 转速响应测试转速响应测试是评估电机动态响应能力的重要手段。

通过在电机输入端施加不同频率和幅值的速度指令信号，测试电机对速度指令的响应时间和稳定性，从而评估电机的动态性能。

转速响应测试可以帮助确定系统的响应速度和稳定性，为系统控制和调节提供参考。

2. 转矩波动测试电机在运行过程中可能会产生转矩波动，影响系统的稳定性和精度。

通过测量电机输出转矩在时间域和频域上的波动特性，可以评估电机的转矩波动水平，并找出波动的原因。

转矩波动测试可以帮助优化系统控制策略，提高系统的性能表现。

四、电机性能评估在电机控制系统中的应用电机性能评估在电机控制系统中有着广泛的应用。

通过对电机性能参数的评估和测试，可以帮助确定系统工作状态和性能表现，并为系统的优化和调整提供参考依据。

在实际应用中，电机性能评估可以帮助提高系统的稳定性、效率和精度，保证系统的正常运行和长期稳定性。

综上所述，电机性能评估是电机控制系统中的重要环节，通过评估电机的性能参数和测试其性能表现，可以帮助优化系统控制策略，提高系统的运行效率和稳定性。

轮边电机的性能测试与验证方法轮边电机是一种能够实现高效能、高精度的运动控制的电机类型，在各种工业应用中得到了广泛的应用。

为了确保轮边电机的性能能够满足设计要求，并能够正常工作，需要进行性能测试与验证。

本文将介绍轮边电机性能测试的方法与验证的步骤。

一、轮边电机的性能指标在进行性能测试与验证之前，我们首先需要明确轮边电机的性能指标。

常见的轮边电机性能指标包括电流、转速、扭矩、功率等。

在进行测试时，需要针对这些指标进行测量与监控，以验证轮边电机是否满足设计要求。

二、轮边电机的性能测试方法1. 电流测试：电流是轮边电机工作时最基本的参数，可以通过连接电流表来进行测试。

测试时，首先需要将电流表与轮边电机的电源线连接，然后将电机运行起来，记录电流表显示的数值。

2. 转速测试：转速是衡量轮边电机运动速度的重要指标。

通常使用光电编码器或霍尔传感器来进行转速测量。

将编码器或传感器安装在轮边电机的轴上，通过测量脉冲数量来计算转速。

3. 扭矩测试：扭矩是轮边电机输出力矩的指标，可以通过使用扭矩传感器来进行测试。

将扭矩传感器与轮边电机的输出轴连接，测试时记录传感器显示的扭矩数值。

4. 功率测试：功率是轮边电机输出功率的指标，可以通过测量电压和电流来计算。

连接电流表和电压表到轮边电机的电源线，记录电流和电压的数值，然后计算功率。

三、轮边电机性能验证的步骤1. 设定验证要求：根据轮边电机的设计要求，设定性能验证的各项指标。

例如，设定电流范围、转速范围、扭矩范围等。

2. 进行性能测试：按照上述性能测试方法，进行电流、转速、扭矩和功率等测试。

记录测试数据，确保轮边电机的各项指标是否满足设计要求。

3. 对比分析：将测试得到的数据与设计要求进行对比分析。

如果轮边电机的实际性能超出了设计要求，则说明电机性能良好；如果不符合设计要求，则需要进一步分析问题原因。

4. 效果验证：除了进行基本性能测试之外，还可以进行效果验证。

比如，对于有位置控制要求的轮边电机，可以进行闭环控制测试，验证电机在运动控制方面的性能。

电动机的性能分析与运行特性评估方法电动机是现代社会中不可或缺的设备，在各个领域都有广泛的应用。

为了确保电动机的高效运行和可靠性，进行性能分析和运行特性评估就显得非常重要。

本文将介绍电动机性能分析的基本原理和常用的评估方法。

一、电动机性能分析的基本原理电动机性能分析是指通过实验和测试来评估电动机的各项性能参数，包括额定功率、效率、功率因数、转矩特性等。

这些性能参数对于电机的运行和选择具有重要的指导作用。

在进行性能分析时，需要借助专业仪器和测试设备，如功率分析仪、电流表、电压表等。

二、电动机性能分析的几种常用方法1. 额定功率测试额定功率是指电动机在额定电压和额定频率下所能输出的额定功率。

通过测试，可以准确了解电动机是否能够满足实际工作需求，并为后续的性能分析提供基准数据。

2. 效率测试电动机的效率是指电能转化为机械能的比率。

通过测量输入功率和输出功率，可以计算出电动机的效率。

效率测试可以评估电机的运行效率，提高能源利用率。

3. 功率因数测试功率因数是指电动机所需要的实际有功功率与视在功率之比。

功率因数测试可以了解电动机的功率因数情况，及时发现并解决功率因数过低的问题，避免功率损耗和能源浪费。

4. 转矩特性测试转矩特性是指电动机输出扭矩与电机转速之间的关系。

通过测试不同负载下的转矩和转速，可以绘制出电动机的转矩特性曲线，评估电机的输出能力和工作范围。

三、电动机运行特性评估的方法除了性能分析，还需要对电动机的运行特性进行评估，以确保其在实际工作环境中的可靠性和安全性。

1. 温升测试电动机长时间工作会产生一定的热量，温升测试可以评估电动机的散热效果和温升情况。

通过测量电机运行一段时间后的温度变化，可以判断其是否存在过热问题，及时进行修理和维护。

2. 振动测试振动测试可以评估电动机在运行过程中产生的振动情况。

过高的振动会导致电机零部件的损坏和故障，因此振动测试可以帮助及早发现问题并采取措施进行修复。

3. 噪音测试电动机在运行时会产生一定的噪音，通过噪音测试可以评估电机的噪音水平是否符合要求。

电机参数的测试方法
测试电机参数是确定电机产品质量的重要手段之一。

目前，专业的电机参数测试，多以逐步确定的方式进行，要达到最终的目的，一般需要先测出基本的参数。

斜坡法是一个简单有效的测试方法，其目的是计算电机的功率因数、畸变率、有功和无功功率，及电机在给定不同负荷下的转矩特性等。

在执行斜坡法的测试过程中，应充分准备各种设备：电源电子表、晶闸管、示波器、电机旋转测速仪、电动工具，以及足够多的标准电源。

首先，连接电机需要使用晶闸管，配置完毕后，应先测量电机的功率因数和畸
变率，然后采用动车加载方式，用电动工具把负载置于电机的转子上，并依次采取不同的负荷值来反复测量，阻力和转矩值，并记下数据；最后，通过转矩和转速曲线，定义电机的峰值转矩和输入能量等参数。

电机参数测试太复杂，每一步都要经过精确的操作，如此重复，最终形成准确
可靠的测试结果，可帮助我们有效控制电机质量，及实现更高效的用电。
