1、看图题 (共40道)序号内 容 图 形001Quest: 分析下图各地层间的接触关系 Ans:D2/D1——整合 P1/D2——平行不整合 T1/P1——平行不整合 T2/T1——整合 K1/T2——角度不整合002Quest: 分析下面地形地质图，指出J －K 、O －P 地层的产出状态 Ans:J-K ：水平产状 O-P ：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。
Ans:012Quest:下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向Ans:013Quest:分析判断下列两个平面地质图上走向断层的运动学类型？Ans:014Quest:根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。
（用箭头标出两盘相对运动方向）Ans:015Quest:根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。

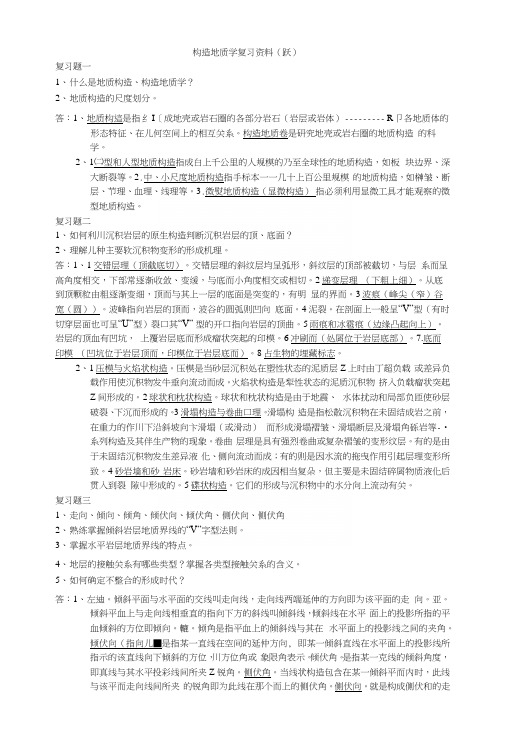

构造地质学复习资料（跃）复习题一1、什么是地质构造、构造地质学？2、地质构造的尺度划分。
答：1、地质构這是指纟I［成地壳或岩石圈的各部分岩石（岩层或岩体）--------- R卩各地质体的形态特征、在儿何空间上的相互关系。
构造地质卷是研究地壳或岩右圈的地质构造的科学。
2、1㈡型和人型地质构造指成白上千公里的人规模的乃至全球性的地质构造，如板块边界、深大断裂等。
2.中、小尺度地质构造指手标本一一几十上百公里规模的地质构造，如榊皱、断层、节理、血理、线理等。
3.微熨地质构造（显微构造）指必须利用显微工具才能观察的微型地质构造。
复习题二1、如何利川沉积岩层的原生构造判断沉积岩层的顶、底面？2、理解儿种主要软沉积物变形的形成机理。
答：1、1交错层理（顶截底切）。
交错层理的斜纹层均呈弧形，斜纹层的顶部被截切，与层系而呈高角度相交，下部常逐渐收敛、变缓，与底而小角度相交或相切。
2递变层理（下粗上细）。
从底到顶颗粒由粗逐渐变细，顶而与其上一层的底面是突变的，有明显的界而。
3波痕（峰尖（窄）谷宽（圆））。
波峰指向岩层的顶而，波谷的圆弧则凹向底面。
4泥裂。
在剖面上一般呈“V”型（有时切穿层面也可呈“U”型）裂口其“V” 型的开口指向岩层的顶曲。
5雨痕和冰雹痕（边缘凸起向上）。
岩层的顶血有凹坑，上覆岩层底而形成瘤状突起的印模。
6冲刷而（处屑位于岩层底部）。
7.底而印模（凹坑位于岩层顶而，印模位于岩层底而）。
8占生物的埋藏标志。
2、1压模与火焰状构造。
压模是当砂层沉积处在塑性状态的泥质层Z上时由丁超负载或差异负载作用使沉积物发牛垂向流动而成。
火焰状构造是犁性状态的泥质沉积物挤入负载瘤状突起Z间形成的。
2球状和枕状构造。
球状和枕状构造是由于地震、水体扰动和局部负匝使砂层破裂、下沉而形成的。
3滑塌构造与卷曲口理。
滑塌构造是指松散沉积物在未固结成岩之前，在重力的作川下沿斜坡向卞滑塌（或滑动）而形成滑塌褶皱、滑塌断层及滑塌角砾岩等-•系列构造及其伴生产物的现象。
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
构造地质学复习资料构造地质学复习资料一．绪论1构造尺度：巨型，大型，中型，小型，微型，超微型。
2构造变形场根本类型伸展构造压缩构造升降构造走滑构造滑动构造旋转构造形成原因水平拉伸或垂上升起导致的水平拉升水平挤压岩石圈或地幔垂想运动顺直立剪切面水平滑动或位移重力失稳而导致的重力滑动陆块绕轴转动形成现象裂谷，地堑地垒，盆地构造皱褶，逆冲推覆高山和盆地的形成原因走滑断层和走滑断裂大型平缓正断层 3构造的层次划分：表层，浅层，中层和深层构造层次二．产状和沉积构造 1面状构造的产状：倾向，倾角〔倾向:垂直于岩层的走向线在倾斜面上做垂线〔倾斜线〕，其在水平面上的投影叫倾向线，倾向线从高向低所指的方向叫倾向。
倾角: 岩层的倾斜线及其在水平面上的投影线之间的夹角就是岩层的倾角, 又称真倾角〕。
2线状构造的产状：倾伏角，侧伏角〔倾伏向: 某一线段在空间的沿倾斜方向的延伸方向，即某一倾斜直线在向下倾斜方位上的水平投影线所指示的方向，用方位角或象限角表示。
倾伏角:指直线的倾斜角度，即直线与其水平投影线间所夹之锐角。
侧伏角:当线状构造包含在某一倾斜平面内时，此线与该平面走向线间所夹之锐角即为此线在该面上的侧伏角。
侧伏向:就是构成上述侧伏角的走向线的那一端的方位〕。
3原生构造类型可表示表示地层的方向交错层理顶部被截切，下部收敛递变层理从底到顶粒度由粗到细波痕可以看做当时的顶部泥裂“v〞字形开口方向指示顶部雨痕凹坑可以指示顶部生物标识穹起纹层的凸出方向示顶 4软沉积变形〔沉积物还未充分固结成岩时发生的形变〕 5地层的接触关系：整合：产状一致时间上连续的两地层之间的接触关系；平行不整合：上、下两套地层的岩层产状平行一致, 但上、下两套地层之间发生过沉积间断, 缺失了局部时代的地层，接触面为古侵蚀面；角度不整合：不整合面上下俩套地层间既缺失局部地层彼此产状又不相同，上覆地层底部常有底砾岩，底面常与不整合面根本平行。
三．应力分析和应变 1、概念应力：单位面积上的内力张应力：使物体受拉伸的正应力压应力：使物体受压缩的正应力剪应力；平行于截面dF上的力应变；指物体在该时刻的形态与某一早先的形态之间的差异剪应变；原来互相直交的俩条直线变形后所改变的角度。
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
《构造地质学》复习题1．一个构造面走向123°，倾向NE，倾角36°，用方位角和象限角表示法表示其产状方位角：象限角：2．画图表示构造面的产状三要素3．在野外顺岩层倾向观测，若岩层层序正常，岩层时代将越来越新，如果层序倒转则越来越老。
请绘图表示。
4．画图表示剖面上度不整合的表示方法5．已知褶皱两翼岩层产状分别为：45°∠45°，320°∠45°，利用赤平投影确定褶皱枢纽产状和轴面产状（图示并得出大致结果）6．已知岩层产状为：45°∠45°，利用赤平投影确定岩层的法线位置（图示）。
7．根据共轭节理产状（30°∠30°；110°∠60°）用赤平投影求三个主应力方位（画图表示，并做简要说明）8．已知σ1=9Mpa，σ2=3Mpa，用莫尔圆求出其法线与σ1方向成60°夹角的平面上的正应力和剪应力。
9．画图表示断层落差与平错10．画图表示断层的地层断距和铅直地层断距。
11．下图地层层序正常，请把确定的地层层序标在图例中12．判断断层运动方向（图示）13．画出下图岩石中初始剪破裂的方位14．判读下图中褶皱的基本类型、轴面、枢纽的大致倾向并做剖面示意图15．根据图上剖面绘出平面图上的地质界线。
16．根据下列节理绘出应变椭圆、标出主应力方位。
17．下图为雁行状节理，请标出剪切运动方向18．请标出下图中σ1应力的方位。
19．判断断层形成时代及下降盘20．读图分析（1）地层接触关系；D—J1角度不整和接触；其它地层之间整和接触。
（2）断层性质、时代；F2为正断层，形成在J2之后。
F3为平移断层，形成在D—J1之间。
（3）岩浆岩的侵入时代；F3—J1之间。
（4）构造发展史。
D之后发生了构造运动，主压应力方向NW—SE向，形成了F3断层及背斜构造。
J2再次发生构造运动，主压应力方向EW向，形成了F2断层及向斜构造。
《构造地质学》地质读图例题1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。

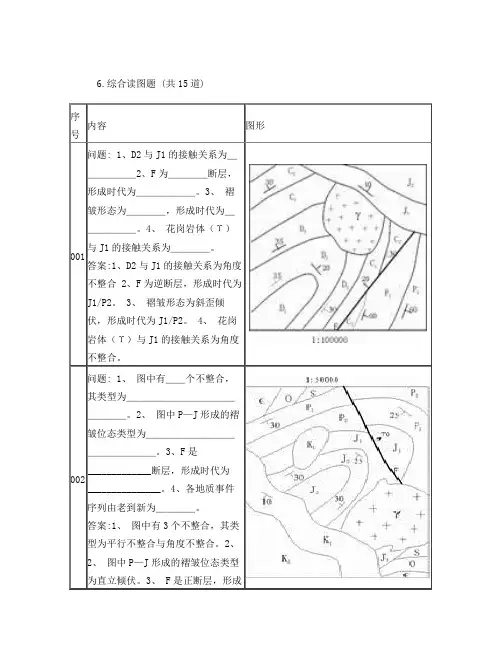

6.综合读图题 (共15道)序号 内容图形001 问题: 1、D2与J1的接触关系为＿＿＿＿＿＿2、F 为＿＿＿＿断层，形成时代为＿＿＿＿＿＿。
3、 褶皱形态为＿＿＿＿，形成时代为＿＿＿＿＿＿。
4、 花岗岩体（Υ）与J1的接触关系为＿＿＿＿。
答案:1、D2与J1的接触关系为角度不整合 2、F 为逆断层，形成时代为J1/P2。
3、 褶皱形态为斜歪倾伏，形成时代为J1/P2。
4、 花岗岩体（Υ）与J1的接触关系为角度不整合。
002 问题: 1、 图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、 图中P —J 形成的褶皱位态类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、F 是_____________断层，形成时代为_______________。
4、各地质事件序列由老到新为＿＿＿＿。
答案:1、 图中有3个不整合，其类型为平行不整合与角度不整合。
2、2、 图中P —J 形成的褶皱位态类型为直立倾伏。
3、 F 是正断层，形成时代为K2/J3之间。
4、 4、各地质事件序列由老到新为。
（成岩）——第一次构造变动——P-J3成岩——第二次构造变动+岩浆活动——K1-K2沉积成岩——上升为陆地003 问题: 1、 K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层为_________ 接触2、 根据褶皱位态分类，寒武系－D 形成的褶皱正确命为＿＿＿＿＿＿＿＿。
3、 岩体（Υ）与Pt －D 地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。
4、 F1是＿＿＿＿＿断层。
答案:1、 K1与下伏地层接触关系为角度不整合接触，D2与下伏地层为平行不整合 接触2、 根据褶皱位态分类，寒武系－D 形成的褶皱正确命为直立倾伏。
3、 岩体（Υ）与Pt －D 地层为侵入接触，与K1为沉积接触。
4、 F1是正断层。
004 问题: 1、 K2与J1地层接触关系为＿＿＿＿＿。
2、 J1与下伏地层为为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
四．作图题1.已知岩层产状，勾绘地质界线（注：图中岩层倾角均小于山坡坡角）。
2.已知某岩层产状为SE120°∠45°，某线理产状为NW300°∠45°，求作赤平投影图解。
270°360°180°90°270°360°180°90°岩层产状赤平投影线理产状赤平投影3. 示意画出直立倾伏背斜、斜歪倾伏背斜的立体图形。
4.示意画出阶梯状正断层组合、叠瓦式逆断层组合的剖面图形。
5.用剖面图表示出以下不同褶皱的形态A B相似褶皱C 隔槽式褶皱6.用形成三类断层的三种不同应力状态（安德森模式），分析解释不同断层的形成原因。
A 正断层B、逆断层C、平移断层答案：A、正断层：σ1直立，σ2、σ3水平，水平拉伸和铅直上隆是形成正断层的有利条件。
（剖面上看）B、逆断层：σ1和σ2水平，σ3直立。
水平挤压有利于形成逆断层。
（剖面上看）C、平移断层：σ1和σ3水平，σ2直立（平面上看）7.画出图示共扼节理的应力椭圆和应变椭圆（5分）：8指出图示擦线的侧伏方向（5分）：N9.下图A层为一煤层，求其产状，并在图中画出可以采煤的区域（10分）10.已知某岩层产状为S180∠45，求作赤平投影图解（5分）11. 下图为一简易的地质图（平面图），画出图切剖面图（10分）12.分析判别下图，指出断层两旁相对运动方向及断层类型（正、逆或平移）答案：左图：断层上盘（图中左上角）上移，下盘（图中断层线右下方）下移，故为逆断层右图：依据断层效应，可以判断该断层为逆断层13.根据小褶皱或劈理分析判断地层层序并恢复背、向斜的转折端（用虚线画出）14.指出A、B图所示为何种类型从属褶皱，并利用从属褶皱确定C图高一级褶皱的转折端（用虚线画出）（计10分）A图为“Z”型，B图为“S”型，C图高一级褶皱为背斜（图略）15.指出A －F 图中应力莫尔圆所代表的应力状态（计12分）A.单轴压应力；B.静水压力；C.三轴压应力；D.双轴压应力；E.平面应力（拉压应力）；F.纯剪应力（等值拉压应力）16. 指出下列图中断层的运动学性质 (5分)。
1、看图题(共40道)001Quest:分析下图各地层间的接触关系Ans:D2/D1——整合P1/D2——平行不整合T1/P1——平行不整合T2/T1——整合K1/T2——角度不整合002Quest:分析下面地形地质图，指出J－K、O －P地层的产出状态Ans:J-K：水平产状O-P：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。
Ans:012Quest:下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向Ans:013Quest:分析判断下列两个平面地质图上走向断层的运动学类型？Ans:014Quest:根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。
（用箭头标出两盘相对运动方向）Ans:015Quest:根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。
Ans:016Quest:分析下列各图，指出断层两盘相对运动方向及其断层运动学类型？Ans:017Quest:分析下列各图，指出断层两盘相对运动方向及其断层运动学类型？Ans:018Quest:根据断层效应分析下列各图，指出断层两盘相对运动方向及断层运动学类型Ans:019Quest:根据断层效应分析下列各图，指出断层两盘相对运动方向及断层运动学类型Ans:020Quest:分析下列平面示意图，指出哪些是不整合接触，哪些是断层接触？Ans:021Quest:分析图中断层（F）的运动学类型及其判定依据Ans:逆断层；依据断层效应判断。
022Quest:分析下图中构造变形时代及其构造特征Ans:1）时代——J/T1之间2）特征——水平岩层覆盖向东倾斜的倾斜岩层。
023Quest:下图A、B为共轭剪节理，MN为主剪裂面，求ɑ、β角Ans:ɑ——雁列角β——共轭剪裂角024Quest:指出下列图中S－C组构所示的韧性剪切带的剪切方向Ans:025Quest:分析下列剖面图，判断断层两盘相对运动方向，断层性质及其断层组合类型Ans:026Quest:指出下图中指示剪切方向标志的名称，并判断总体剪切运动型式。
Ans:027Quest:分析下列剖面，恢复其构造，试问在那个山顶布置钻孔可以打到煤层?Ans:028Quest:分析下列剖面，排定层序并恢复构造Ans:029Quest:在赤平投影圆上（下半球投影）示意表示出(1)、岩层产状E90∠40 ，(2)、该层面上有一直线侧伏向45NEAns:030Quest:在赤平投影圆上（下半球投影）为一褶皱一翼的产状，A点为该层面上的擦痕，求(1)、岩层产状，(2)、擦痕的侧伏向与侧伏角Ans:（1）产状：（2）侧伏角NE，侧伏角300031Quest:在下面赤平投影图中，F表示断层面产状，S为断层面上擦痕，求S的倾伏向，侧伏角，F断层面产状Ans:倾伏向：NE25倾伏角：350断层产状：90∠60032Quest:在下面下半球赤平投影图中，两大弧为褶皱两翼产状，A为轴面产状，回答下列问题：(1)、褶皱两翼倾向(2)、褶皱的轴面产状(3)、枢纽的倾伏向(4)、褶皱的位态命名Ans:1）东翼—NE；西翼—NW2）产状直立3）倾伏向N4）直立倾伏褶皱033Quest:根据下面断层块图和断层擦痕（L）的赤平投影，给断层以正确命名。
Ans:逆—平移断层034Quest:一个直立倾伏向斜，其枢纽向东倾伏，倾角30，请在赤平投影上图示意出(1)、枢纽β 、轴面A和л图解，(2)、绘出该向斜平面图Ans:035Quest:根据下列断层示意图及赤平投影图回答下列问题(1)、指出地层产状为＿＿＿＿＿，断层面产状为＿＿＿＿＿＿。
(2)、擦痕的侧伏向为＿＿＿＿＿＿Ans:E∠50；E∠30；S036Quest:有一岩层产状S180∠30，其上有一线理，侧伏向20W，请在立体图上和赤平投影图上表示出来。
Ans:037Quest:下面立体图上有一断层，A处发育有断层伴生的羽状张节理，在赤平投影图上绘出了A处羽状张节理的极点等密图，请判断断层的性质。
Ans:038Quest:根据安德森断层形成的应力状态以及赤平投影图上断层面和主应力轴（σ1、σ2、σ3）的关系，分析确定A、B图上断层的运动学类型Ans:039Quest:下面是一背斜两翼的赤平投影，请根据图回答下列问题(1)、在图上标出枢纽位置（用β表示），确定其产状，产状为＿＿＿＿。
(2)、在图上标出轴面位置，其产状为＿＿＿＿＿＿。
(3)、根据位态分类给褶皱命为＿＿＿＿＿＿＿。
(4)、褶皱核部为O地层，翼部为S地层，请作出平面示意图Ans:175∠30；85∠80；斜歪倾伏；如下图：040Quest:Ans:102.作图题(共18道)001Quest:在下面地质图上用作图法求A 层（打点层）产状Ans:002Quest:用作图法在下面地质图上求煤层的产状Ans:003Quest:如图中A点出露为某一地质界面，其产状为：1、水平岩层，2、直立岩层，3、W270∠50，试画出地质界面在上述三种状态下可能出露界线的形态。
Ans:004Quest:给出下列图中岩层发育的原生沉积构造Ans:005Quest:用剖面图示意绘出地层角度不整合及平行不整合接触关系Ans:006Quest:在下面褶皱剖面图上绘制等倾斜线，确定褶皱形态类型Ans:007Quest:示意绘出枢纽向东倾伏、轴面直立的尖棱背斜的平面图、剖面图Ans:008Quest:用示意图表示1、纯剪应力2、简单剪切作用下形成的压力影构造Ans:009Quest:用剖面图表示下列褶皱形态Ans:010Quest:下面剖面图为一逆断层，假若岩石体比较强硬（能干），试在图上绘出 1、应变椭圆 2、标出派生应力场的主应力轴及其符号 3、画出主要的派生构造类型Ans:011Quest:分析下面地质图，过邓家至李村作一示意剖面图，并分析断层特征Ans:012Quest:用示意图表示下列构造1、追踪张节理2、压力影构造3、S－C面理4、逆冲推覆构造的台阶式结构（断坡和断坪）Ans:013Quest:在下列地质图过A－B作地质剖面图（注：地层产状不换算，一律按真倾角，断层的视倾角为60）Ans:014Quest:用剖面图示出由正断层组合造就的地垒及地堑构造Ans:015Quest:用剖面图示出由逆断层组合造就的地垒及地堑构造Ans:016Quest:用剖面图示出由阶梯状正断层组合Ans:017Quest:用剖面图示出由又叠瓦式逆断层组合Ans:018Quest:作SE120∠45岩层产状及NW300∠45线理产状的赤平投影图Ans:6.综合读图题 (共15道)001Quest:1、D2与J1的接触关系为＿＿＿＿＿＿2、F 为＿＿＿＿断层，形成时代为＿＿＿＿＿＿。
3、 褶皱形态为＿＿＿＿，形成时代为＿＿＿＿＿＿。
4、 花岗岩体（Υ）与J1的接触关系为＿＿＿＿。
Ans:1、D2与J1的接触关系为角度不整合2、F 为逆断层，形成时代为J1/P2。
3、 褶皱形态为斜歪倾伏，形成时代为J1/P2。
4、 花岗岩体（Υ）与J1的接触关系为角度不整合。
002 Quest: 1、 图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、 图中P —J 形成的褶皱位态类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、F 是_____________断层，形成时代为_______________。
4、各地质事件序列由老到新为＿＿＿＿。
Ans:1、 图中有3个不整合，其类型为平行不整合与角度不整合。
2、 2、 图中P —J 形成的褶皱位态类型为直立倾伏。
3、 F 是正断层，形成时代为K2/J3之间。
4、 4、各地质事件序列由老到新为。
（成岩）——第一次构造变动——P-J3成岩——第二次构造变动+岩浆活动——K1-K2沉积成岩——上升为陆地 003Quest:1、 K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层为_________ 接触2、 根据褶皱位态分类，寒武系－D 形成的褶皱正确命为＿＿＿＿＿＿＿＿。
3、 岩体（Υ）与Pt －D 地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。
4、 F1是＿＿＿＿＿断层。
Ans:1、 K1与下伏地层接触关系为角度不整合接触，D2与下伏地层为平行不整合 接触2、 根据褶皱位态分类，寒武系－D 形成的褶皱正确命为直立倾伏。
3、 岩体（Υ）与Pt －D 地层为侵入接触，与K1为沉积接触。
4、 F1是正断层。
004Quest: 1、 K2与J1地层接触关系为＿＿＿＿＿。
2、 J1与下伏地层为为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、寒武系—O1组成的褶皱构造特征为____________________。
4、F 为＿＿＿＿＿断层，依据为＿＿＿＿＿＿＿＿＿＿＿＿＿。
5、 地质事件发生顺序由老到新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
Ans: 1、 K2与J1地层接触关系为平行不整合。
2、 J1与下伏地层为角度不整合。
3、寒武系—O1组成的褶皱构造特征为倒转褶皱。
4、F 为逆断层，依据为同斜倒转褶皱，断层效应。
5、 地质事件发生顺序由老到新为D-C3沉积成岩——褶皱+断层。
005Quest:1、 图中存在＿＿＿个不整合，其类型有＿＿＿＿＿＿＿＿＿＿＿。
2、 F1为＿＿＿＿＿＿断层，F2为＿＿＿＿＿＿＿断层。
3、褶皱有＿＿＿＿，按其褶皱位态分类应属于＿＿＿＿＿＿褶皱。
4、 写出地质事件发生顺序（由老至新）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
Ans: 1、 图中存在2个不整合，其类型有平行不整合与角度不整合。
2、 F1为逆断层，F2为正断层。
