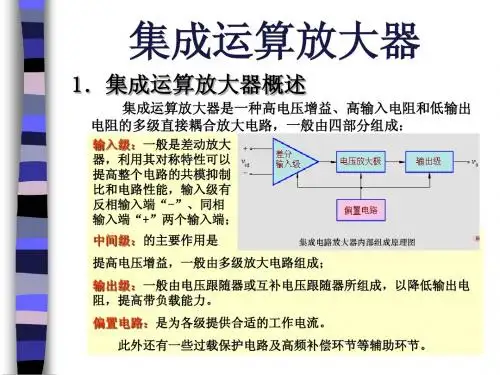

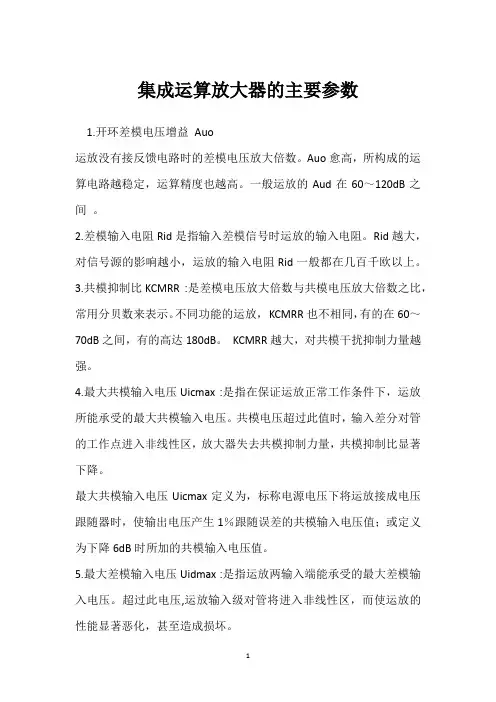

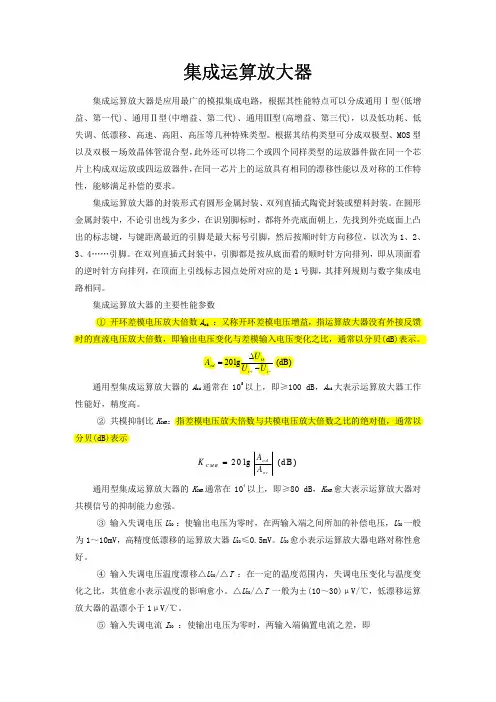

集成运算放大器的主要参数
表征集成运放的技术性能有20多种技术指标，其中常用的有13种。
1. 开环差模电压增益od A ?（越大越好）
od A ?是指运放在开环（无反馈）状态下的差模电压放大倍数，即od od
id U U A ???=，用分贝数表示为20lg od A ?
，性能较好的集成运放可达140dB 。
2. 共模抑制比K CMR （越大越好）
K CMR 主要取决于输入级差动放大电路的共模抑制比，其定义为CMR K od oc A A ??=，用分贝数表示为20lg K CMR ，性能好的集成运放可达120dB 。
3. 差模输入电阻r id
r id 是在输入差模信号时，运放的输入电阻。性能好的集成运放是运放输入级向差模输入信号源索取电流大小的标志。r id 越大，集成运放从信号源索取的电流越小。
4. 输入失调电压U IO （越小越好）
U IO 指在无调零电位器时，为使静态输出电压为零而在输入端应加的补偿电压，其大小反映输入级差分对管U BE 的对称程度。
5. 输入失调电压的温漂d u IO /d T （越小越好）
d u IO /d T 指输入失调电压u IO 的温度系数，其值越小，表明集成运放的温漂越小。另外，U IO 可用调零电位器补偿，但d u IO /d T 却无法消除。
6. 输入失调电流I IO （越小越好）
I IO 是反映运放输入级差分对管输入电流对称性的参数，12IO B B I I I =-。I IO 越小表明差分对管β的对称性越好。
7. 输入失调电流的温漂d i IO /d T （越小越好）
d i IO /d T 是输入失调电流的温度系数。
8. 输入偏置电流I IB （越小越好）
I IB 指输入级差分对管的基极（栅极）偏置电流，I IB =(I B1+I B2)/2。若I IB 大，则在信号源内阻不同时，对集成运放工作点的影响大。同时，使输入失调电流I IO 及其温漂d i IO /d T 也大，影响运算精度。
9. 最大共模输入电压U ICM
与差动电流的U ICM 意义相同，为输入级能正常工作的情况下允许输入的最大共模信号。当共模输入电压高于此值时，集成运放便不能对差模输入信号进行放大；因此，在实际使用时，要特别注意输入信号中共模信号部分的大小。
10. 最大差模输入电压U IDM
与差动电流的U IDM 意义相同，当集成运放所加差模信号大到一定程度时，输入级至少有一个PN 结承受反方向电压，U IDM 是PN 结不被反向击穿所允许的最大差模输入电压，当输入电压大于此值时，输入级将损坏。
11. –3dB 带宽f H
f H 是集成运放的上限截止频率。随输入信号频率升高，放大器的放大倍数将有所下降，当频率上升使得放大器的增益下降为直流增益（或中频增益）的0.707时。
12. 单位增益带宽f 0
是指20lg od A ?
下降到0dB （即od A ?
=1）时的频率。 13. 转换速率S R （越大越好）
S R 反映集成运放对高速变化的输入信号的响应情况，max /R o S du dt =。换言之，只有输入信号的变化率小于S R 时，运放的输出才能跟上输入的变化。
注：参考毕满清主编《模拟电子技术基础》
单电源运算放大器应用集锦 (一)：基础知识 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V 也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC －引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V 也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail 的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail 的电压。虽然器件被指明是轨至轨(Rail－To－Rail)的，如果运放的输出或者输入不支持轨至轨，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是轨至轨。这样才能保证系统的功能不会退化，这是设计者的义务。
第九章集成运算放大器及其应用（易映萍） 9.1 差分放大电路 9.2互补功率放大电路 9.3 集成运算放大电路 9.4 理想集成运放的线性运用电路 9.5 理想集成运放的非线性运用电路 习题 第九章集成运算放大器及其应用 9.1 差分放大电路 9.1.1 直接耦合多级放大电路的零点漂移现象 工业控制中的很多物理量均为模拟量，如温度、流量、压力、液面和长度等，它们通过不同的传感器转化成的电量也均为变化缓慢的非周期性连续信号，这些信号具有以下两个特点： 1．信号比较微弱，只有通过多级放大才能驱动负载； 2．信号变化缓慢，一般采用直接耦合多级放大电路将其放大。 u＝0）时，人们在试验中发现，在直接耦合的多级放大电路中，即使将输入端短路（即 i u≠0）,这种现象称为零点漂移（简称为零漂），如图输出端还会产生缓慢变化的电压（即 o 9.1所示。 （a）测试电路（b）输出电压u o的漂移 图9.1 零点漂移现象 9.1.2 零漂产生的主要原因 在放大电路中，任何参数的变化，如电源电压的波动、元件的老化以及半导体元器件参数随温度变化而产生的变化，都将产生输出电压的漂移，在阻容耦合放大电路中，耦合电容对这种缓慢变化的漂移电压相当于开路，所以漂移电压将不会传递到下一级电路进一步放
大。但是，在直接耦合的多级放大电路中，前一级产生的漂移电压会和有用的信号（即要求放大的输入信号）一起被送到下一级进一步放大，当漂移电压的大小可以和有用信号相当时，在负载上就无法分辨是有效信号电压还是漂移电压，严重时漂移电压甚至把有效信号电压淹没了，使放大电路无法正常工作。 采用高质量的稳压电源和使用经过老化实验的元件就可以大大减小由此而产生的漂移，所以由温度变化所引起的半导体器件参数的变化是产生零点漂移现象的主要原因，因而也称零点漂移为温度漂移，简称温漂，从某种意义上讲零点漂移就是静态工作点Q点随温度的漂移。 9.1.3抑制温漂的方法 对于直接耦合多级放大电路，如果不采取措施来抑制温度漂移，其它方面的性能再优良，也不能成为实用电路。抑制温漂的方法主要由以下几种： （1）采用稳定静态工作的分压式偏置放大电路中Re的负反馈作用； （2）采用温度补偿的方法，利用热敏元件来抵消放大管的变化； （3）采用特性完全相同的三极管构成“差分放大电路”； 9.1.4 差分放大电路 差分放大电路是构成多级直接耦合放大电路的基本单元电路。直接耦合的多级放大电路的组成框图如图9.2所示。 图9.2 多级放大的组成框图 A倍后传送到负载上，对电路造从上图可知输入级一旦产生了温漂，会经中间级放大 u2 A≈1，对电路造成的成严重的影响，而中间级产生的温漂，由于直接到达功放级而功放的 u 影响跟输入级相比少得多，所以，我们主要应设法抑制输入级产生的温漂，故在直接耦合的多级放大电路中只有输入级常采用差分放大电路的形式来抑制温漂。 9.1.4.1 差分放大电路的组成及结构特点 一．电路组成 差分放大电路如图9.3所示。
单电源运放图集 前言 前段时间去福州出差，看到TI的《A Single-Supply Op-Amp Circuit Collection》这篇文章，觉得不错，就把它翻译了过来，希望能对大家有点用处。这篇文章没有介绍过多的理论知识，想要深究的话还得找其他的文章，比如象这里提到过的《Op Amps for Everyone》。我的E文不好，在这里要感谢《金山词霸》。 ^_^ 水平有限（不是客气，呵呵），如果你发现什么问题请一定指出，先谢谢大家了。 E－mail：wz_carbon@https://www.doczj.com/doc/7c918849.html, 王桢 10月29日
介绍 我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1． 1电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限V om以及最大输出摆幅。 单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在V om之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明V oh和V ol。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。（参见1.3节） 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail的电压。虽然器件被指明是Rail－To －Rail的，如果运放的输出或者输入不支持Rail－To－Rail，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是Rail－To－Rail。这样才能保证系统的功能不会退化，这是设计者的义务。1. 2虚地
Op Amp Circuit Collection AN-31
Practical Differentiator f c e 1 2q R2C1 f h e 1 2q R1C1 e 1 2q R2C2 f c m f h m f unity gain TL H 7057–9 Integrator V OUT e b 1 R1C1 t2 t1 V IN dt f c e 1 2q R1C1 R1e R2 For minimum offset error due to input bias current TL H 7057–10 Fast Integrator TL H 7057–11Current to Voltage Converter V OUT e l IN R1 For minimum error due to bias current R2e R1 TL H 7057–12 Circuit for Operating the LM101 without a Negative Supply TL H 7057–13Circuit for Generating the Second Positive Voltage TL H 7057–14
Neutralizing Input Capacitance to Optimize Response Time C N s R1 R2 C S TL H 7057–15 Integrator with Bias Current Compensation Adjust for zero integrator drift Current drift typically0 1 n A C over b55 C to125 C temperature range TL H 7057–16 Voltage Comparator for Driving DTL or TTL Integrated Circuits TL H 7057–17 Threshold Detector for Photodiodes TL H 7057–18 Double-Ended Limit Detector V OUT e4 6V for V LT s V IN s V UT V OUT e0V for V IN k V LT or V IN l V UT TL H 7057–19 Multiple Aperture Window Discriminator TL H 7057–20
实验名称 集成运算放大器的基本应用 一.实验目的 1.掌握集成运算放大器的正确使用方法。 2.掌握用集成运算放大器构成各种基本运算电路的方法。 3.学习正确使用示波器交流输入方式和直流输入方式观察波形的方法，重点掌握积分输入，输出波形的测量和描绘方法。 二.实验元器件 集成运算放大器 LM324 1片 电位器 1k Ω 1只 电阻 100k Ω 2只；10k Ω 3只；5.1k Ω 1只；9k Ω 1只 电容 0.01μf 1只 三、预习要求 1.复习由运算放大器组成的反相比例、反相加法、减法、比例积分运算电路的工作原理。 2.写出上述四种运算电路的vi 、vo 关系表达式。 3.实验前计算好实验内容中得有关理论值，以便与实验测量结果作比较。 4.自拟实验数据表格。 四.实验原理及参考电路 本实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。 1. 反向比例运算 反向比例运算电路如图1所示，设组件LM324为理想器件，则 11 0υυR R f -=
R f 100k R 1 10k A 10k R L v o v 1 R 9k 图1 其输入电阻1R R if ≈，图中1//R R R f ='。 由上式可知，改变电阻f R 和1R 的比值，就改变了运算放大器的闭环增益vf A 。 在选择电路参数是应考虑： ○ 1根据增益，确定f R 与1R 的比值，因为 1 R R A f vf - = 所以，在具体确定f R 和1R 的比值时应考虑；若f R 太大，则1R 亦大，这样容易引起较大的失调温漂；若f R 太小，则1R 亦小，输入电阻if R 也小，可能满足不了高输入阻抗的要求，故一般取f R 为几十千欧至几百千欧。 若对放大器输入电阻有要求，则可根据1R R i =先确定1R ，再求f R 。 ○ 2运算放大器同相输入端外接电阻R '是直流补偿电阻，可减小运算放大器偏执电流产生的不良影响，一般取1//R R R f ='，由于反向比例运算电路属于电压并联负反馈，其输入、输出阻抗均较低。 本次试验中所选用电阻在电路图中已给出。 2. 反向比例加法运算 反向比例加法运算电路如图2所示，当运算放大器开环增益足够大时，其输入端为“虚地”，11v 和12v 均可通过1R 、2R 转换成电流，实现代数相加，其输出电压 ??? ??+-=122111 v R R v R R v f f o 当R R R ==21时 ()1211v v R R v f o +- = 为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。f R 与R 的取值范围可参照反比例运算电路的选取范围。 同理，图中的21////R R R R f ='。
集成运放基本应用之一—模拟运算电路
————————————————————————————————作者：————————————————————————————————日期：
实验十二集成运放基本应用之一——模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－） 由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5－1所示。对于理想运放， 该电路的输出电压与输入电压之间的 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图5－1 反相比例运算电路 图5－2 反相加法运算电路 2) 反相加法电路 电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路 图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=
运放带宽相关知识！ 一、单位增益带宽GB 单位增益带宽定义为：运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理的信号频率和信号需要的增益后，可以计算出单位增益带宽，用以选择合适的运放。这用于小信号处理中运放选型。 二、运放的带宽是表示运放能够处理交流信号的能力（转） 对于小信号，一般用单位增益带宽表示。单位增益带宽，也叫做增益/带宽积能够大致表示运放的处理信号频率的能力。例如某个运放的增益带宽=1MHz，若实际闭环增益=100，则理论处理小信号的最大频率=1MHz/100=10KHz。 对于大信号的带宽，既功率带宽，需要根据转换速度来计算。 对于直流信号，一般不需要考虑带宽问题，主要考虑精度问题和干扰问题。 1、运放的带宽简单来说就是用来衡量一个放大器能处理的信号的频率范围，带宽越高，能处理的信号频率越高，高频特性就越好，否则信号就容易失真，不过这是针对小信号来说的，在大信号时一般用压摆率（或者叫转换速率）来衡量。 2、比如说一个放大器的放大倍数为n倍，但并不是说对所有输入信号的放大能力都是n倍，当信号频率增大时，放大能力就会下降，当输出信号下降到原来输出的0.707倍时，也就是根号2分之一，或者叫减小了3dB，这时候信号的频率就叫做运放的带宽。 3、当输出信号幅度很小在0.1Vp-p以下时，主要考虑增益带宽积的影响。 就是Gain Bandwidth=放大倍数*信号频率。 当输出信号幅度很大时，主要考虑转换速率Sr的影响，单位是V/uS。 在这种情况下要算功率带宽，FPBW=Sr/2πVp-p。 也就是在设计电路时要同时满足增益带宽和功率带宽。 运放关于带宽和增益的主要指标以及定义 开环带宽：开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的0.707）所对应的信号频率。这用于很小信号处理。 单位增益带宽GB：单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。单位增益带宽
使用单电源的运放交流放大电路(含同相和反相输入式)
使用单电源的运放交流放大电路 在采用电容耦合的交流放大电路中，静态时，当集成运放输出端的直流电压不为零时，由于输出耦合电容的隔直流作用，放大电路输出的电压仍为零。所以不需要集成运放满足零输入时零输出的要求。因此，集成运放可以采用单电源供电，其-VEE端接"地"(即直流电源负极)，集成运放的+Vcc端接直流电源正极，这时，运放输出端的电压V0只能在0～+Vcc之间变化。在单电源供电的运放交流放大电路中，为了不使放大后的交流信号产生失真，静态时，一般要将运放输出端的电压V0设置在0至+Vcc值的中间，即V0=+Vcc／2。这样能够得到较大的动态范围；动态时，V0在+Vcc／2值的基础上，上增至接近+Vcc 值，下降至接近0V，输出电压uo的幅值近似为Vcc／2。图3请见原稿 1．2．1 单电源同相输入式交流放大电路 图3是使用单电源的同相输入式交流放大电路。电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为 放大电路的输入电阻Ri=R1／R2／rif≈R1／R2， 放大电路的输出电阻R0=r0f≈0。 1．2．2 单电源反相输入式交流放大电路
图4是使用单电源的反相输入式交流放大电路。电源V cc通过R1和R 2分压，使运放同相输入端电位为了避免电源的纹 波电压对V+电位的干扰，可以在R2两端并联滤波电容C3，消除谐振；由于C1隔直流，使RF引入直流全负反馈。所以，静态时，运放输出端的电压V0=V- ≈V+=+Vcc／2；C1通交流，使RF引入交流部分负反馈，是电压并联负反馈。 放大电路的电压增益为放大电路的输入电阻Ri≈R，放大电路的输出电阻R0=r0f≈0。 2 运放交流放大电路的设计 在设计单级运放交流放大电路时， (1)选择能够满足使用要求的集成运算放大器。在采用电容耦合的交流放大电路中，由于电容隔直流，交流放大电路输出的温度漂移电压很小。因此，对集成运放漂移性能的要求可以降低，主要从转换速率、增益带宽、噪声等方面来考虑选用集成运放。对脉冲信号、宽频带交流信号和视频信号等，应选用转换速率较高、增益带宽至少是最高工作频率10倍的集成运放。对音质要求比较高的音频交流放大电路中常采用高速低噪声的集成运放，如双运放的4558、NE5532等。 (2)确定采用双电源供电还是单电源供电。在使用条件许可的情况下，运放交流放大电路尽量采用双电源供电方式，以增大线性动态范围。当集成运放双电源使用时，正、负电源电压一般要对称。且电源电压不要超过使用极限，电源滤波要好。为了消除电源内阻引起的低频自激，常常在正、负电源接线与地之间
运算放大器的参数指标 1.开环电压增益Avd 开环电压增益（差模增益）为运算放大器处于开环状态下，对小于200Hz的交流输入信号的放大倍数，即输出电压与输入差模电压之比。它一般为104~106，因此它在电路分析时可以认为无穷大。 2.闭环增益A F 闭环增益是运算放大器闭环应用时的电压放大倍数，其大小与放大电路的形式有关，与放大器本身的参数几乎无关，只取决于输入电组和反馈电阻值的大小。 反相比例放大器，其增益为 A F=－ RI RF 3.共模增益Avc和共模抑制比 当两个输入端同时加上频率小于200Hz的电压信号Vic时，在理想情况下，其输出电压应为零。但由于实际上内部电路失配而输出电压不为零。此时输出电压和输入电压之比成为共模增益Avc。 共模抑制比Kcmr= Avc Avd 共模增益 运算放大器的差模增益， 通常以对数关系表示：Kcmr=20log Avc Avd 共模增益 运算放大器的差模增益 共模抑制比一般在80~120Db范围内，它是衡量放大器对共模信号抑制能力高低的重要指标。这不仅是因为许多应用电路中要求抑制输入信号中夹带的共模干扰，而且因为信号从同相端输入时，其两个输入端将出现较大的共模信号而产生较大的运算误差。
在常温（25℃）下当输入电压为零时，其输出电压不为零。此时将其折算到输入端的电压称为输入失调电压。它一般为±（0.2~15）mV 。这就是说，要使放大器输出电压为零，就必须在输入端加上能抵消Vio 的差值输入电压。 5. 输入偏置电流 在常温（25℃）下输入信号为零（两个输入端均接地）时，两个输入端的基极偏置电流的平均值称为输入偏置电流，即 I IB =2 1( I IB -＋ I IB+) 它一般在10nA~1uA 的范围内，随温度的升高而下降，是反映放大器动态输入电阻大小的重要参数。 6. 输入失调电流I IO 输入失调电流可表示为 I IO =︱I IB -－ I IB+∣ 在双极晶体管输入级运算放大器中，I IO 约为（0.2~0.1）I IB -或（0.2~0.1）I IB+。当I IO 流过信号源内阻时，产生输入失调电压。而且它也是温度的函数。 7. 差模输入电阻R ID 在一般应用电路中，输入阻抗是指差模输入电阻R ID 。它一般为100K Ω~1M Ω，高输入阻抗运算放大器的差模输入电阻可达1013Ω。 8. 温度漂移 输入失调电压、输入失调电流和输入偏置电流等参数均随温度、时间和电源等外界条件的变化而变化。其中输入偏置电流的变化是造成放大器温度漂移的主要原因。对于双极晶体管输入级运算放大器，输入偏置电流随温度上升而变小，数量级为nA 级。
单电源供电运放电路设计 模拟电路设计，在学习中还属于薄弱环节。以设计单电源供电、由运用运放构成、输入方波、输出三角波的电路为例，探讨一下设计中一些需要考虑的问题。 1. 运放双电源供电 运放通常使用正负相等的双电源供电，输入信号和输出信号均以“地”（电位为0）为参考点。 -+o m V +m -V 图 1.1 图1.1双电源供电电路需要关注如下问题： （1）电路的静态（输入信号为0，输入端接地）时，同相、反相输入端直流电位应近似为0（理想为0），输出端为0（0为运放理想情况，实际可能相差较大，因为运放开环具有极高增益、且有运放的失调、R 的差异等）。静态输出不为0的解决办法是：在电容上并联一个100--500倍R 的电阻，使电路在静态时形成-100到-500倍增益的放大电路，选用100—500倍R 的并联电阻，是让RC 的积分特性仍近
似为RC 确定（100-500R 的影响近似忽略）。此时输出静态电压若还有较小的输出静态电位偏差（指不为0），可通过运放的调零电路解决。电路如图1.2所示。 -+o R m V +m -V 图1.2 （2）运放反相输入端的电阻，称为静态平衡（匹配）电阻，主要抵消运放输入电流在输入端产生微小差模直流电压。这里需要注意，运放的两个输入端必须有直流通路，为其提供输入电流，这样运放才能在放大状态下正常工作。LT1226运放内部的输入部分电路见图1.3。除加电源外，只有给运放内部T1、T2的基极适当的直流偏置（适当的直流电位及基极电流），才能工作于放大区。
图1.3 2. 运放单电源供电 运放使用单电源供电，需要将电路的静态工作电位调整到0.5VCC 。即两个输入端及输出端的静态电位均应为0.5VCC 。解决的办法之一是通过两个电阻分压，提供给运放的输入端。类似与晶体管电路中讲 到的分压式负反馈偏置电路，分压电路需要有稳定的分压值，使基极电流的影响可以忽略。电路见图1.4。 -+i v o v R m V +m -V 图1.4
几种常用集成运算放大器的性能参数 1．通用型运算放大器 A741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。它们是目前应用最为广泛的集成运算放大器。μ通用型运算放大器就是以通用为目的而设计的。这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。例 2．高阻型运算放大器 ，IIB为几皮安到几十皮安。实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。Ω这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid＞（109~1012） 3．低温漂型运算放大器 在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。低温漂型运算放大器就是为此而设计的。目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。4．高速型运算放大器 s，BWG＞20MHz。μA715等，其SR=50~70V/μ在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。常见的运放有LM318、 5．低功耗型运算放大器 W，可采用单节电池供电。μA。目前有的产品功耗已达微瓦级，例如ICL7600的供电电源为1.5V，功耗为10μ由于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。常用的运算放大器有TL-022C、TL-060C等，其工作电压为±2V~±18V，消耗电流为50~250 6．高压大功率型运算放大器 A791集成运放的输出电流可达1A。μ运算放大器的输出电压主要受供电电源的限制。在普通的运算放大器中，输出电压的最大值一般仅几十伏，输出电流仅几十毫安。若要提高输出电压或增大输出电流，集成运放外部必须要加辅助电路。高压大电流集成运算放大器外部不需附加任何电路，即可输出高电压和大电流。例如D41集成运放的电源电压可达±150V， 集成运放的分类 1. 通用型 这类集成运放具有价格低和应用范围广泛等特点。从客观上判断通用型集成运放，目前还没有明确的统一标准，习惯上认为，在不要求具有特殊的特性参数的情况下所采用的集成运放为通用型。由于集成运放特性参数的指标在不断提高，现在的和过去的通用型集成运放的特性参数的标准并不相同。相对而言，在特性

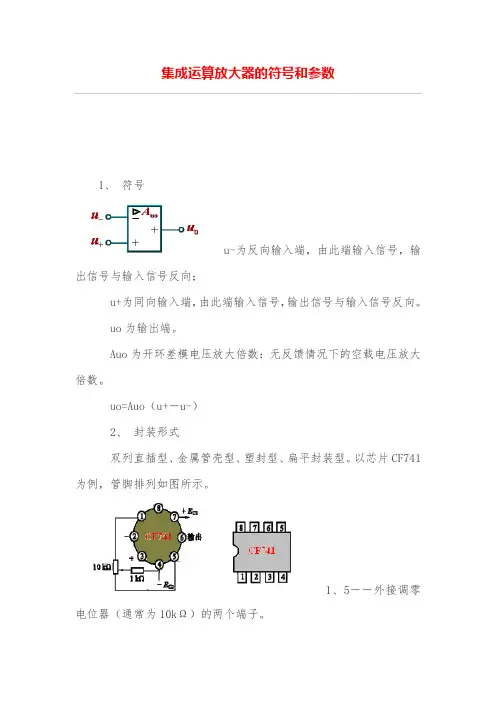

运算放大器技术合集：运放工作原理、基础及经典电路分析 一、入门篇：运算放大器的工作原理、基础 *运算放大器的工作原理 运算放大器具有两个输入端和一个输出端，如图1-1所示，其中标有“+”号的输入端为“同相输入端”而不能叫做正端)，另一只标有“一”号的输入端为“反相输入端”同样也不能叫做负端，如果先后分别从这两个输入端输入同样的信号，则在输出端会得到电压相同但极性相反的输出信号：输出端输出的信号与同相输人端的信号同相，而与反相输入端的信号反相。 运算放大器所接的电源可以是单电源的，也可以是双电源的，如图1-2所示。运算放大器有一些非常有意思的特性，灵活应用这些特性可以获得很多独特的用途，总的来说，这些特性可以综合为两条： 1、运算放大器的放大倍数为无穷大。 2、运算放大器的输入电阻为无穷大，输出电阻为零。 现在我们来简单地看看由于上面的两个特性可以得到一些什么样的结论。 首先，运算放大器的放大倍数为无穷大，所以只要它的输入端的输入电压不为零，输出端就会有与正的或负的电源一样高的输出电压本来应该是无穷高的输出电压，但受到电源电压的限制。准确地说，如果同相输入端输入的电压比反相输入端输入的电压高，哪怕只高极小的一点，运算放大器的输出端就会输出一个与正电源电压相同的电压;反之，如果反相输入端输入的电压比同相输人端输入的电压高，运算放大器的输出端就会输出一个与负电源电压相同的电压(如果运算放大器用的是单电源，则输出电压为零)。 其次，由于放大倍数为无穷大，所以不能将运算放大器直接用来做放大器用，必须要将输出的信号反馈到反相输入端(称为负反馈)来降低它的放大倍数。如图1-3中左图所示，R1的

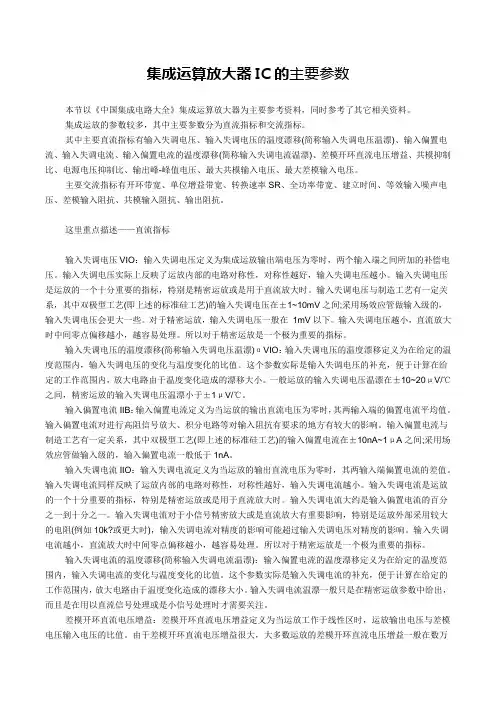

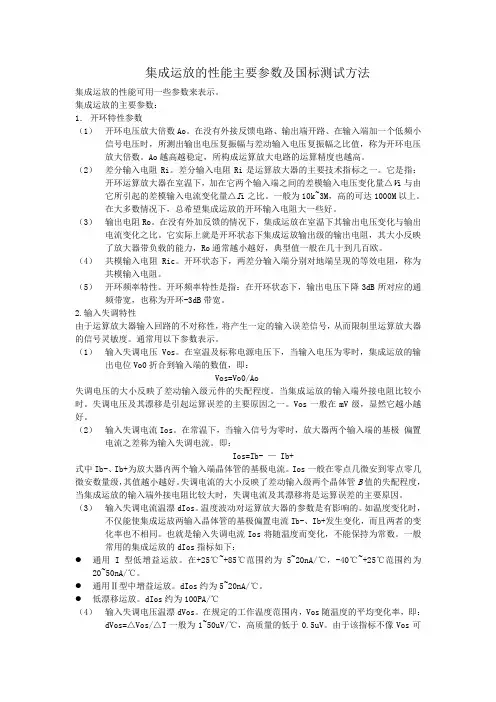

集成运算放大器IC的主要参数 本节以《中国集成电路大全》集成运算放大器为主要参考资料，同时参考了其它相关资料。 集成运放的参数较多，其中主要参数分为直流指标和交流指标。 其中主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。 主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。 这里重点描述——直流指标 输入失调电压VIO：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。输入失调电压与制造工艺有一定关系，其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV之间;采用场效应管做输入级的，输入失调电压会更大一些。对于精密运放，输入失调电压一般在1mV以下。输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。所以对于精密运放是一个极为重要的指标。 输入失调电压的温度漂移(简称输入失调电压温漂)αVIO：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。 输入偏置电流IIB：输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。输入偏置电流与制造工艺有一定关系，其中双极型工艺(即上述的标准硅工艺)的输入偏置电流在±10nA~1μA之间;采用场效应管做输入级的，输入偏置电流一般低于1nA。 输入失调电流IIO：输入失调电流定义为当运放的输出直流电压为零时，其两输入端偏置电流的差值。输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。输入失调电流是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。输入失调电流大约是输入偏置电流的百分之一到十分之一。输入失调电流对于小信号精密放大或是直流放大有重要影响，特别是运放外部采用较大的电阻(例如10k?或更大时)，输入失调电流对精度的影响可能超过输入失调电压对精度的影响。输入失调电流越小，直流放大时中间零点偏移越小，越容易处理。所以对于精密运放是一个极为重要的指标。 输入失调电流的温度漂移(简称输入失调电流温漂)：输入偏置电流的温度漂移定义为在给定的温度范围内，输入失调电流的变化与温度变化的比值。这个参数实际是输入失调电流的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。输入失调电流温漂一般只是在精密运放参数中给出，而且是在用以直流信号处理或是小信号处理时才需要关注。
