丹尼尔气体超声波流量原理简介计

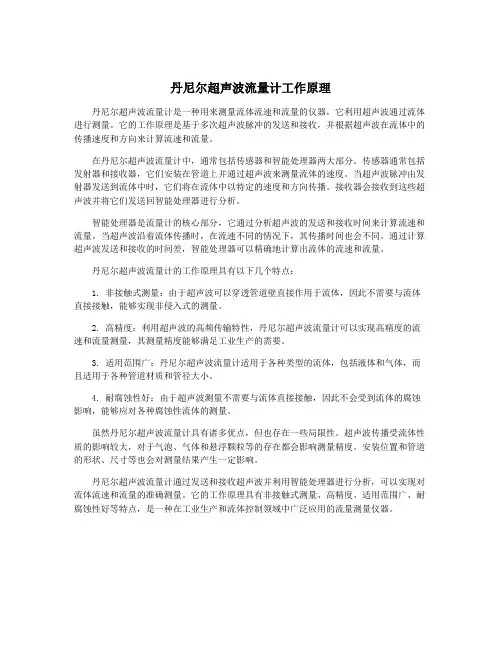

丹尼尔超声波流量计工作原理丹尼尔超声波流量计是一种用来测量流体流速和流量的仪器，它利用超声波通过流体进行测量。

它的工作原理是基于多次超声波脉冲的发送和接收，并根据超声波在流体中的传播速度和方向来计算流速和流量。

在丹尼尔超声波流量计中，通常包括传感器和智能处理器两大部分。

传感器通常包括发射器和接收器，它们安装在管道上并通过超声波来测量流体的速度。

当超声波脉冲由发射器发送到流体中时，它们将在流体中以特定的速度和方向传播。

接收器会接收到这些超声波并将它们发送回智能处理器进行分析。

智能处理器是流量计的核心部分，它通过分析超声波的发送和接收时间来计算流速和流量。

当超声波沿着流体传播时，在流速不同的情况下，其传播时间也会不同。

通过计算超声波发送和接收的时间差，智能处理器可以精确地计算出流体的流速和流量。

丹尼尔超声波流量计的工作原理具有以下几个特点：1. 非接触式测量：由于超声波可以穿透管道壁直接作用于流体，因此不需要与流体直接接触，能够实现非侵入式的测量。

2. 高精度：利用超声波的高频传输特性，丹尼尔超声波流量计可以实现高精度的流速和流量测量，其测量精度能够满足工业生产的需要。

3. 适用范围广：丹尼尔超声波流量计适用于各种类型的流体，包括液体和气体，而且适用于各种管道材质和管径大小。

4. 耐腐蚀性好：由于超声波测量不需要与流体直接接触，因此不会受到流体的腐蚀影响，能够应对各种腐蚀性流体的测量。

虽然丹尼尔超声波流量计具有诸多优点，但也存在一些局限性。

超声波传播受流体性质的影响较大，对于气泡、气体和悬浮颗粒等的存在都会影响测量精度。

安装位置和管道的形状、尺寸等也会对测量结果产生一定影响。

丹尼尔超声波流量计通过发送和接收超声波并利用智能处理器进行分析，可以实现对流体流速和流量的准确测量。

它的工作原理具有非接触式测量、高精度、适用范围广、耐腐蚀性好等特点，是一种在工业生产和流体控制领域中广泛应用的流量测量仪器。

气体超声波流量计原理
气体超声波流量计是一种使用超声波技术来测量气体流动速度和体积流量的设备。

它通过将超声波传感器安装在流体管道中，利用超声波在气体中传播的特性来实现流量测量。

超声波流量计的原理基于多普勒效应和声速消声理论。

当超声波传感器发送一个高频信号进入流体中时，其中的气体颗粒会对超声波产生频率偏移。

这个频率偏移被称为多普勒频移，它与气体颗粒在流体中的速度成正比。

超声波流量计的传感器能够测量到这个多普勒频移，从而计算出气体的流动速度。

通过将流速与管道横截面积相乘，可以得到气体的体积流量。

为了提高测量的准确性，超声波流量计通常使用双超声波传感器布置在管道的对角位置。

一个传感器作为发送器发送超声波信号，另一个作为接收器接收反射回来的信号。

通过比较两个传感器接收到的信号，可以消除流体中的干扰，获得准确的流速和体积流量测量结果。

除了多普勒频移的测量外，超声波流量计还可以通过测量超声波在气体中传播的时间差来实现流速的测量。

这种方法被称为时间差测量法，它利用超声波在气体中传播的速度很高，可以忽略不计的特点来测量流速。

总之，气体超声波流量计利用超声波在气体中传播的特性，通过测量多普勒频移或时间差来实现气体的流速和体积流量的测
量。

它具有非侵入式、准确性高、无可动部件等优点，广泛应用于石油、化工、能源等行业的流量计量中。

超声波流量计工作原理一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。

当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。

如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。

这样，顺流传输时间tD会短些，而逆流传输时间tU会长些。

这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。

起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。

其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。

由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。

其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。

按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。

波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大．多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。

相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。

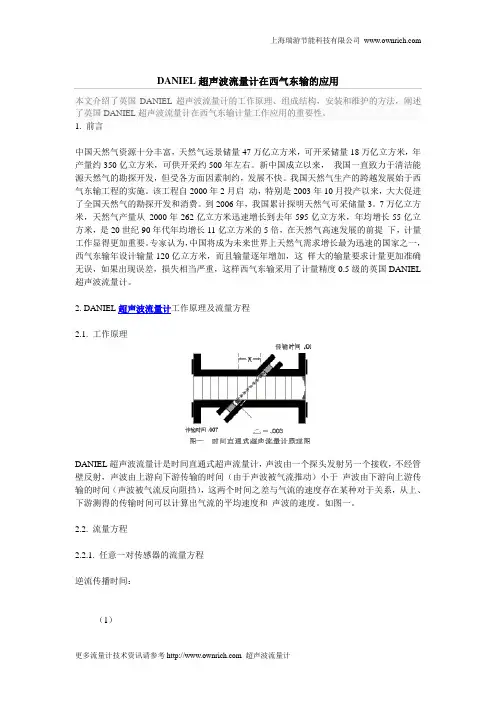

DANIEL超声波流量计在西气东输的应用本文介绍了英国DANIEL超声波流量计的工作原理、组成结构，安装和维护的方法，阐述了英国DANIEL超声波流量计在西气东输计量工作应用的重要性。

1. 前言中国天然气资源十分丰富，天然气远景储量47万亿立方米，可开采储量18万亿立方米，年产量约350亿立方米，可供开采约500年左右。

新中国成立以来，我国一直致力于清洁能源天然气的勘探开发，但受各方面因素制约，发展不快。

我国天然气生产的跨越发展始于西气东输工程的实施。

该工程自2000年2月启动，特别是2003年10月投产以来，大大促进了全国天然气的勘探开发和消费。

到2006年，我国累计探明天然气可采储量3。

7万亿立方米，天然气产量从2000年262亿立方米迅速增长到去年595亿立方米，年均增长55亿立方米，是20世纪90年代年均增长11亿立方米的5倍，在天然气高速发展的前提下，计量工作显得更加重要。

专家认为，中国将成为未来世界上天然气需求增长最为迅速的国家之一，西气东输年设计输量120亿立方米，而且输量逐年增加，这样大的输量要求计量更加准确无误，如果出现误差，损失相当严重，这样西气东输采用了计量精度0.5级的英国DANIEL 超声波流量计。

2. DANIEL超声波流量计工作原理及流量方程2.1. 工作原理DANIEL超声波流量计是时间直通式超声流量计，声波由一个探头发射另一个接收，不经管壁反射，声波由上游向下游传输的时间（由于声波被气流推动）小于声波由下游向上游传输的时间（声波被气流反向阻挡），这两个时间之差与气流的速度存在某种对于关系，从上、下游测得的传输时间可以计算出气流的平均速度和声波的速度。

如图一。

2.2. 流量方程2.2.1. 任意一对传感器的流量方程逆流传播时间：（1）顺流传播时间：（2）从（1）、（2）方程中求出：2.2.2. 四声道超声波流量计流量方程美国Daniel公司生产的四声道高级超声波流量计，四组对射传感器呈“X”型分布，使之更有利于涡流或偏流等流态的测量。

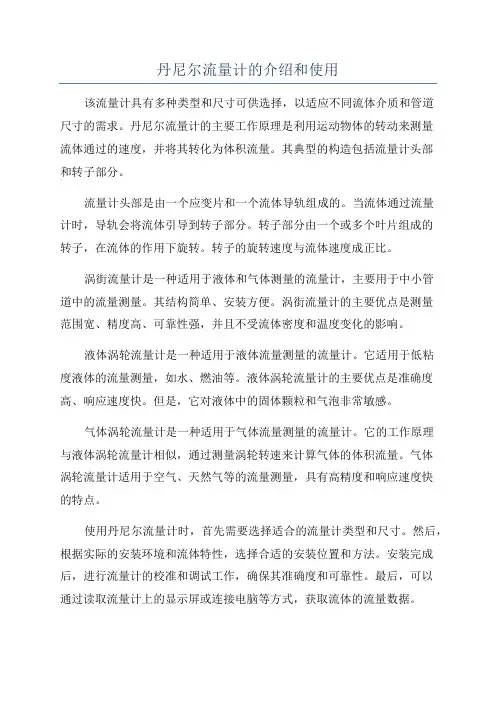

丹尼尔流量计的介绍和使用该流量计具有多种类型和尺寸可供选择，以适应不同流体介质和管道尺寸的需求。

丹尼尔流量计的主要工作原理是利用运动物体的转动来测量流体通过的速度，并将其转化为体积流量。

其典型的构造包括流量计头部和转子部分。

流量计头部是由一个应变片和一个流体导轨组成的。

当流体通过流量计时，导轨会将流体引导到转子部分。

转子部分由一个或多个叶片组成的转子，在流体的作用下旋转。

转子的旋转速度与流体速度成正比。

涡街流量计是一种适用于液体和气体测量的流量计，主要用于中小管道中的流量测量。

其结构简单、安装方便。

涡街流量计的主要优点是测量范围宽、精度高、可靠性强，并且不受流体密度和温度变化的影响。

液体涡轮流量计是一种适用于液体流量测量的流量计。

它适用于低粘度液体的流量测量，如水、燃油等。

液体涡轮流量计的主要优点是准确度高、响应速度快。

但是，它对液体中的固体颗粒和气泡非常敏感。

气体涡轮流量计是一种适用于气体流量测量的流量计。

它的工作原理与液体涡轮流量计相似，通过测量涡轮转速来计算气体的体积流量。

气体涡轮流量计适用于空气、天然气等的流量测量，具有高精度和响应速度快的特点。

使用丹尼尔流量计时，首先需要选择适合的流量计类型和尺寸。

然后，根据实际的安装环境和流体特性，选择合适的安装位置和方法。

安装完成后，进行流量计的校准和调试工作，确保其准确度和可靠性。

最后，可以通过读取流量计上的显示屏或连接电脑等方式，获取流体的流量数据。

总结起来，丹尼尔流量计是一种广泛应用于工业领域中的流量测量仪器，具有高精度和可靠性。

它有多种类型可供选择，适用于不同的液体和气体流量测量需求。

使用它时，需要选择适合的类型和尺寸，合理安装和调试，并确保其准确度和可靠性。

超声波流量计的工作原理
超声波流量计是一种常用的流量测量设备，它通过发送超声波信号并测量其传播时间和频率来实现流量的测量。

其工作原理如下：
1. 发送超声波信号：流体通过流量计时，设备中的传感器会发送超声波信号。

2. 波束传播：超声波信号以一个特定的角度向流体传播，并在流体中形成一个波束。

3. 接收回波信号：超声波在流体中传播时，会遇到不同的流速，从而导致信号的传播时间和频率发生变化。

当超声波波束遇到流体中的颗粒或气泡时，会反射回来，形成回波信号。

4. 测量时间差：流量计会测量超声波信号从发送到接收回波的时间差。

根据声速和传输距离，可以计算流体的流速。

5. 计算流量：根据测量得到的流速和截面积，可以计算得出流体的流量。

超声波流量计的工作原理基于多次测量和计算，可以提供精确的流量数据。

由于超声波的高频信号和无需直接接触流体，该技术广泛应用于各种工业和商业领域中的流量测量。

丹尼尔超声波流量计工作原理
丹尼尔超声波流量计是一种用于测量流体流速和流量的仪器，它利用超声波的传播特性来实现流速的测量。

其工作原理主要包括超声波传播、多普勒效应和时间差法三个方面。

首先，超声波传播是指超声波在流体中传播时的特性。

超声波是一种频率高于人耳能够听到的声波的机械波，它在流体中传播时会受到流体速度的影响。

当超声波在流体中传播时，如果流体是静止的，超声波的传播速度是固定的；但如果流体是运动的，超声波的传播速度会受到流体速度的影响，从而产生频率的变化。

其次，多普勒效应是指当超声波与运动的流体相互作用时，由于流体的运动会导致超声波频率的变化。

当超声波与流体运动方向一致时，超声波频率会增加；当超声波与流体运动方向相反时，超声波频率会减小。

通过测量超声波的频率变化，可以推算出流体的速度。

最后，时间差法是指利用超声波在流体中传播的时间差来计算流速和流量。

超声波在流体中传播的时间与流体的速度和距离成正比，通过测量超声波在流体中传播的时间差，可以计算出流体的速
度和流量。

综合以上三个方面的工作原理，丹尼尔超声波流量计通过发送超声波信号并接收反射信号，利用超声波的传播特性和多普勒效应来测量流体的速度，再通过时间差法来计算流量。

这种工作原理使得丹尼尔超声波流量计具有测量精度高、无需直接接触流体、不易受流体压力、温度等因素影响的特点，因此在工业生产和流体测量领域得到了广泛的应用。

气体超声波流量计的工作原理及应用
1.工作原理：
当超声波信号沿着气体传播时，如果气体处于静止状态，那么发射器发出的超声波信号和接收到的超声波信号的频率是相同的。

但是，当气体中存在流动时，超声波信号的频率会发生变化。

这是因为气体流动会导致声速的变化，超声波在与气体流动方向相对向的传播中，其传播速度相对较快；在与气体流动方向同向的传播中，其传播速度相对较慢。

通过测量超声波信号的频率变化，可以计算出气体的流速和流量。

通常，流速和流量的计算基于多普勒效应以及声学测量原理。

2.应用：
石油和天然气行业：气体超声波流量计广泛应用于石油和天然气行业的管道流量测量。

它可以准确地测量天然气传输和液化天然气（LNG）的流速和流量，确保资源的准确计量和管理。

环境监测：气体超声波流量计可用于大气中空气流量的测量，例如用于监测烟囱排气中的气体流量。

它可以提供及时、准确的数据，用于环境管理和监测。

工业过程控制与自动化：气体超声波流量计可以测量各种工业气体在管道中的流速和流量。

它可以帮助工厂实时监测气体的供应和消耗情况，优化工艺流程，提高生产效率。

医疗设备：气体超声波流量计在医疗设备中也有广泛的应用，例如用于测量呼吸机中气体的流速和流量，监测病人的呼吸情况。

这有助于医生提供准确的治疗和护理。

总之，气体超声波流量计是一种重要的仪器，它通过测量超声波信号的频率变化来进行气体流速和流量的测量。

它在石油和天然气行业、环境监测、工业过程控制与自动化以及医疗设备等领域中有着广泛的应用。

气体超声波流量计原理简介气体超声波流量计是一种采用超声波测量气体流量的仪器，与传统的差压式、涡轮式、质量式等流量计相比，具有不易堵塞、低压损失、高准确度等优点，在工业生产和科学研究中得到广泛应用。

原理气体超声波流量计的原理是利用超声波在流体中传播的速度受流速影响的特性，通过测量超声波在流体中传播的时间以及传播距离来计算气体的流量。

其基本组成部分包括超声波传感器、信号处理电路、计算机控制系统等。

•超声波传感器：超声波传感器通常由一对发射和接收器件组成，发射器向流体中发射相干性高的超声波信号，接收器接收信号后将其转化为电信号送入信号处理电路。

•信号处理电路：信号处理电路对接收到的超声波信号进行放大、滤波、信号波形提取、时间测量等处理，以获得准确的流量测量结果。

•计算机控制系统：计算机控制系统对处理后的信号进行计算、记录和显示，通过与其他生产控制设备联网，掌握实时生产情况。

主要特点气体超声波流量计具有以下几个主要特点：1.不易堵塞：气体超声波流量计的传感器中没有动态部件，不容易在测量气体中出现堵塞现象，适用于流体中悬浮物质颗粒浓度较高的情况。

2.低压损失：气体超声波流量计流量测量的原理是利用超声波在流体中传播的特性，不需要在测量点安装节流装置，避免了传统测量方法不能忽视的节流损失问题，减少了能源消耗。

3.高准确度：气体超声波流量计测量结果几乎不受工艺管道直径、弯头、阀门、流体组成等因素的影响，具有很高的测量精度和重复性。

4.安装简便：气体超声波流量计紧凑、轻便、安装简便，不受安装方向限制，可以在水平或垂直管道中进行安装。

应用领域气体超声波流量计适用于气体流量测量领域，主要应用于石油化工、冶金、电力、燃气、环保、化学、水处理等领域，可以用于测量各种气体的流量，如空气、氧气、氮气、天然气、煤气等。

同时，气体超声波流量计还可以应用于生物医学、气体分离、流速监测等领域，为相关领域的研究提供重要数据支持。

结论气体超声波流量计是一种先进的流量测量仪器，具有不易堵塞、低压损失、高准确度等优点，适用于工业生产中各种气体的流量测量。
