气体超声波流量计ELSTER

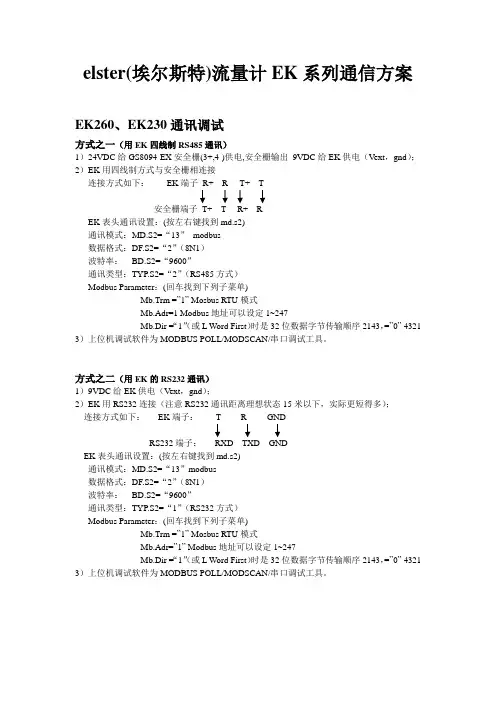

elster(埃尔斯特)流量计EK系列通信方案EK260、EK230通讯调试方式之一（用EK四线制RS485通讯）1）24VDC给GS8094-EX安全栅(3+,4-)供电,安全栅输出9VDC给EK供电（Vext，gnd）；2）EK用四线制方式与安全栅相连接连接方式如下：EK端子R+ R- T+ T-安全栅端子T+ T- R+ R-EK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“2”（RS485方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=1 Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。

方式之二（用EK的RS232通讯）1）9VDC给EK供电（Vext，gnd）；2）EK用RS232连接（注意RS232通讯距离理想状态15米以下，实际更短得多）；连接方式如下：EK端子：T- R- GNDRS232端子：RXD TXD GNDEK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“1”（RS232方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=”1” Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。

ELSTER流量计上海秋腾贸易有限公司特价供应Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统Elster—全球计量解决方案的领先者。

长久以来，Elster取得的成功来自于Elster传承的理念—品质和创新。

伴随着运用现代信息技术和无线通讯技术的第三代计量产品的推出，Elster 正迈入计量领域一个新的时代。

Elster在技术和人力资源方面的投入将会更好地帮助客户减少运营成本，提升服务能力以及增加营业收入。

这样一来，Elster将更好地为客户改善能源，特别是稀缺资源的消耗管理。

产品介绍：Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统常用型号：AKT 25R50B DN25 PN5RP-INNENGEWINDE 3152274DG50V-3 2.5-50BARDG150V-3 30-150BARDG50B-3S 84447240TZI5-15/20WIFW15-TAD11-25A-02C-AC220V/Z21H9KB180VGP 25RO1W6 85296300VAS 240R/NW 88000024VGP 15R02W6 85294101VG 8R05T6 85231010VAS120R/LW 230VACVR40R01NT33D 220VAC/50HZUVS10D0G1VAS350R/NWSS（with position indicator and visuall indicator)DG150V-3(84447500)DG150H-3(84447640)GT50-60H20GFK100F40-3 DN100。

df 02/01气体测量产品和技术Gas Measurement1df 02/01根据测量原理计量设备分类Classification according measurement principle气体计量仪表 Gas Meter容积置换式仪表 Displacement Meter速度式仪表 Volume Flow Meters皮膜表 Diaphragm M.腰轮表 Rotary M.涡轮流量计 Turbine M.涡接流量计 Vortex M.超声波流量计 Ultrasonic M.2df 02/01入口和出口直管段长度:Inlet and Outlet pipe length涡街气体流量计:Vortex Gas Meters超声波气体流量计:Ultrasonic Gas Meters涡轮流量计:Turbine Gas Meters acc. German G 492 IIELSTER 涡轮流量计:ELSTER Turbine Gas Meters腰轮流量计:Rotary Gas Meters没有入口/出口直管段限制3系l 分析评估统df 02/01l 数据传输l 数据处理l 计量4df 02/01气体涡轮流量计5df 02/01最早的涡轮流量计:Origin of turbine gas meters1936ELSTER制造的世界上第一台用于贸易计量的气体涡轮流量计:First turbine gas meter for custody transfer from ELSTER薄板外壳, 手工制作涡轮, 最大流量3600 m3/h, 最大压力100mbar:Sheet metal housing, rotor handmade, Qmax 3600 m3/h, P max 100 mbar6Gas Measurementdf06/01TRZ DN 300 completedf 02/01ELSTER TRZ型涡轮流量计:ELSTER Turbine Gas Meter type TRZ 取压口计数器 测温套筒磁耦合机构导流架 测量芯加油管 涡轮叶片出口压力回复设计 高频脉冲发生器8Turbine Metersdf9/00Accuracy Turbine Meters2Atmospheric pressure High pressureError in %10 -1 -2 Q min 20% QmaxFlowrateQ maxdf 02/01ELSTER流量计设计的演变:History of ELSTER meter design1970表体长度3xDN,根据欧洲标准: DN50-1000, Pmax 100bar, 量程比1:20, 精度 0.5% ELSTER专利 独特的的测量芯结构Meter length 3 x DN acc. European Standard DN 50 - 1000, P max 100 bar, rangeability 1:20 accuracy 0.5%1975Elster Patent “Measuring Cartridge"7247 100IN-S10 IN-S11 IN-S12Meter。

气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。

本文将对气体超声波流量计的相关技术参数进行介绍。

流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。

温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。

压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。

精度
气体超声波流量计的精度通常为0.5%~1%。

漏率
气体超声波流量计的漏率一般小于0.1%。

重复性
气体超声波流量计的重复性一般为0.2%。

响应时间
气体超声波流量计的响应时间一般小于0.5s。

输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。

功耗
气体超声波流量计的功耗通常为1~5W。

在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。

适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。

结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。

其适用范围广泛，可用于许多不同类型的气体流量测量。

一、 elster 涡轮流量计的工作原理概述elster 涡轮流量计是一种常用的流量测量仪器，其工作原理是通过涡轮转子受流体冲击力的作用而转动，并根据转动的频率来测量流体的流速和流量。

涡轮流量计具有测量精度高、稳定可靠等优点，被广泛应用于各种工业领域，如化工、水利、石油等。

二、 elster 涡轮流量计的结构组成elster 涡轮流量计主要由外壳、转子、传感器、显示仪表等部件组成。

其中，外壳是用于容纳流体的管道，转子则安装在管道内部，通过受到流体冲击而转动，传感器用于测量转子的转速，显示仪表则用于显示流体的流速和流量。

三、 elster 涡轮流量计的工作原理详解1. 流体的冲击作用：当流体通过涡轮流量计时，流体会对转子施加冲击力，从而使转子产生旋转运动。

2. 转子的转动：转子受到流体的冲击力而转动，其转速与流体的流速成正比。

流速越大，转子的转速也越快，反之亦然。

3. 传感器的测量：传感器用于测量转子的转速，并将转速信号转化为电信号传输到显示仪表。

4. 流速和流量的计算：根据转子的转速，可以计算出流体的流速和流量。

流速和流量的计算公式分别为：V = πrN，Q = AV，其中V表示流速，Q表示流量，r表示转子的半径，N表示转子的转速，A表示管道的截面积。

四、 elster 涡轮流量计的优点1. 测量精度高：elster 涡轮流量计具有高精度的流量测量能力，可以准确测量各种流体的流速和流量。

2. 反应速度快：由于涡轮转子的转速与流体的流速成正比，因此可以快速响应流体流速的变化。

3. 稳定可靠：elster 涡轮流量计的结构简单，运行稳定可靠，可以长期在恶劣的工作环境下使用。

4. 适用范围广：elster 涡轮流量计可以测量各种液体和气体的流速和流量，适用范围广泛。

五、 elster 涡轮流量计的应用领域elster 涡轮流量计适用于化工、石油、水利、环保等领域，在这些领域中被广泛应用于流体的流速和流量的测量。

气体超声波流量计优缺点分析气体超声波流量计作为一种先进的流量测量设备，具有多个显著的优点，同时也存在一些缺点。

以下是对其优缺点的详细分析：优点1.高精度测量：o气体超声波流量计采用超声波信号传递和接收的方式，不受流体物理性质（如粘度、导电性、腐蚀性等）的影响，因此具有极高的测量精度。

实验数据显示，其测量误差可控制在±0.5%以内，特别适用于要求高精度的工业应用场合。

2.非接触测量：o该流量计采用非接触测量方式，无需在管道或管道附件上安装测量装置，因此不会对流体流动产生干扰，也无需破坏管道。

这使得安装和维护工作变得简单易行，降低了维护成本和难度。

3.适用范围广：o气体超声波流量计适用于各种类型的气体，包括常温常压下的空气、氮气、二氧化碳等，以及高压、高温、低温、有毒、腐蚀性等特殊气体。

其广泛的适用范围使得它在不同领域中都有广泛的应用。

4.实时监控：o该流量计能够实现实时流量监测，对于需要实时控制和调节的工业应用场合尤为重要。

同时，它还能够提供历史流量数据记录和趋势分析，有助于企业进行生产管理和决策。

5.可靠性高：o气体超声波流量计采用先进的电子技术和高质量的材料制造而成，具有较高的可靠性和稳定性。

其结构简单、维护方便，使得它在长时间的使用中能够保持较好的性能。

6.其他优点：o压力损失小，抗震性能好，使用寿命长。

o通讯方式多样，如RS485/GPRS/Hart协议，以及脉冲、4-20mA（选配）等，便于与其他设备或系统进行集成。

o部分型号还具有IC卡预付费定量控制功能，智能液晶显示，可搭配PLC、定量控制仪、二次仪表等使用。

缺点1.测量精度受流体条件影响：o当被测气体中含有气泡或有杂音时，将会影响声的传播，从而降低测量精度。

此外，当流速分布不同时，也会影响测量精度，因此要求变送器前后分别应有足够的直管段以保证测量准确性。

2.结构复杂，成本较高：o气体超声波流量计的结构相对复杂，且由于其优质性能，导致其成本会比一般流量计更高。

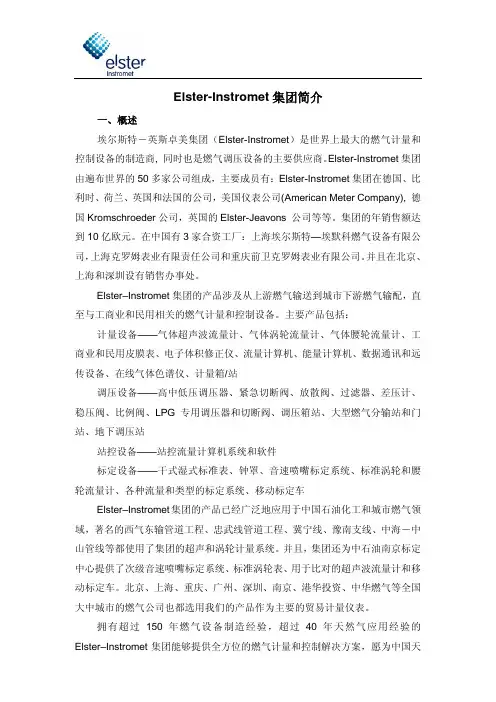

超声波流量计(ELSTER)简介: 公司隶属于德国十大财团之一的ELSTER集团，是世界上最大的天然气计量产品和燃气控制设备供应商，它拥有60多家公司，工厂遍布世界22个国家，集团的核心业务是气体计量、控制和气体应用产品。

集团拥有雇员3600人，年销售额约为115亿欧元。

一、超声波流量计结构超声波流量计主要分为三部分：流量计本体、超生换能器、Mark II电子数据处理单元。

一）流量计本体：流量计本体是经特殊加工，用于安装超生换能器、Mark II电子数据处理单元及压力变送器的装置。

二）超生换能器：超生换能器是把声能转换成电信号和反过来把电信号转换成声能的元件。

三）Mark II变送器主要电子部件有三块板：DFI板、电源、CPU板。

二、超声波流量计的工作原理传播时间差法：气体超声波流量计是通过测量高频声脉冲传播时间得出气体流量的速度式流量计，让声脉冲在管道内向顺流和逆流斜线方向传播，分别测量它们的传播时间，其传播时间差与气体的轴向平均流速有关，从而使用数学计算技术计算出在作条件下通过气体超声波流量计的轴向平均流速和流量。

超声波流量计的流量、声速、时间推到一）任意一对传感器的时间推到二）任意一对声速和流量速度的推到三、流量计的安装1）在安装之前，应当检查超声流量计以确信没有由运输引起的损坏以及所有附件（如换能器、变送器）完整无缺。

2）流量计应水平安装，其他安装方式须咨询制造厂。

流量计之间要留有足够的检修空间。

3）单向计量时，气流与流量计正方向一致。

4）流量计的安装尽可能避开振动环境、尤其是可引起信号处理单元、超声换能器等部件发生共振的环境。

5）避免较强的电磁干扰。

6）紧邻流量计的上、下游须安装一定长度的直管段，上游10D，下游5D。

7）上下游直管段内径与流量计内经之差小于流量计内径的1％，其绝对值应小于5mm。

8）与流量计连接的法兰，不得出现台阶及垫片突入影响气流。

9）温度计应安装在流量计下游3-5D范围内，温度传感器插入深度不小于75mm 。

超声流量计直管段技术要求ELSTER1、 直管段材质：1.1 根据超声波流量计直管段技术规格书的要求，选用直管段法兰和管子的材质（16Mn 的最低工作温度为-20℃，20#的最低工作温度为 0℃,其它低温 工况按低温材料选用）。

因为铁素体材料在低于某一转变温度且具有相当的应 力水平和存在足够尖锐的缺口（缺陷）时，可能导致低应力脆性破断，最终 发生事故；1.2 法兰及配对法兰材质根据使用条件及相关标准选用相应级别的锻件，配对法兰应考虑与用户工艺管线钢管的可焊性能。

管子选用无缝钢管。

1.3 采购的原材料进厂后进行 100%的复验，化学成份分析，机械性能及冲击(或低温冲击)复验，复验合格后才能使用。

2、 直管段的加工：2.1 直管段按 AGA №3《天然气流体计量同心角孔板流量体计量》或其等同的标准要求进行加工制造，检验、验收；2.2 法兰根据锻件级别进行相应的无损检测,法兰和管子焊接完成后，对焊缝进行 100%X 射线无损检测，按 JB4730-2005Ⅱ级验收；2.3 无损检测合格后，直管段在热处理炉中进行 600～640℃的整体热处理，根据管子壁厚来确定保温时间，随炉降至≤300℃后空冷；2.4 直管段热处理后在专用深孔加工设备上精加工直管段内孔，精加工法兰密封面及管子外圆。

2.5 精加工合格的直管段必须符合 AGA №3 和 AGA №9 的有关规定。

外表面的表面粗糙度优于 Ra=6.3μm，内孔的表面粗糙度优于 Ra=3.2μm，并保证 两端法兰平行，螺栓孔同轴度≤φ1,法兰端面垂直轴心线的垂直度 0.05mm，内孔的尺寸公差为±0.1 mm，直线度及圆度达 GB/T1184 中的 D 级要求。

3、 直管段压力试验：3.1 机加工合格后，进行 1.5P Mpa 水压强度试验，保压 30min 无压降；3.2 水压强度试验合格后，进行 1.0P Mpa 气密性试验，保压 30min 无压降。

气体超声波流量计-全球百科
一、概述
嘉可仪表气体超声波流量计是当前广泛应用于天然气贸易交接的流量测量设施，其较高的精度等级、较低的故障率以及维护的便利性受到大部分用户的青睐。

气体超声波流量计量系统是一个由多种仪表组合而成的测量系统，包括气体超声波流量计、压力变送器、温度变送器和流量积算仪，流量超过一定限值还需配备在线色谱分析仪。

流量积算仪通过获取现场流量计实测的工况流量、温度、压力等参数结合天然气组分实时计算标况下的天然气流量，任何一个参数的准确性都将直接影响到测量结果。

从事天然气交接计量的技术人员，要了解可能引起气体气体超声波流量计量系统计量偏差的因素，便于高效处理贸易交接过程出现的计量异议，避免引起计量纠纷。

二、原理和组成
嘉可仪表气体超声波流量计根据对信号检测的原理可分为传播速度差法（直接时差法、时差法、相位差法）、波束偏移法、多普勒法等，其中传播时差法气体气体超声波流量计较为常见，主要是通过测量高频声脉冲传播时间得出气体流量的速度式流量计。

传播时间是通过在管道外或管道内成对的换能器之间传送和接收到的声脉冲进行测量的，声脉冲沿斜线方向传播，顺流传送的声脉冲会加速，而逆流传送的声脉冲则会减速，其传播时间差与气体的流速有关，从而计算在工作条件下通过气体气体超声波流量计的气体轴向平均流速和流量。

工
作条件下的流量经流量积算仪，结合温度、压力、气体组分等参数，经过复杂计算得出标准参比条件下的流量值。

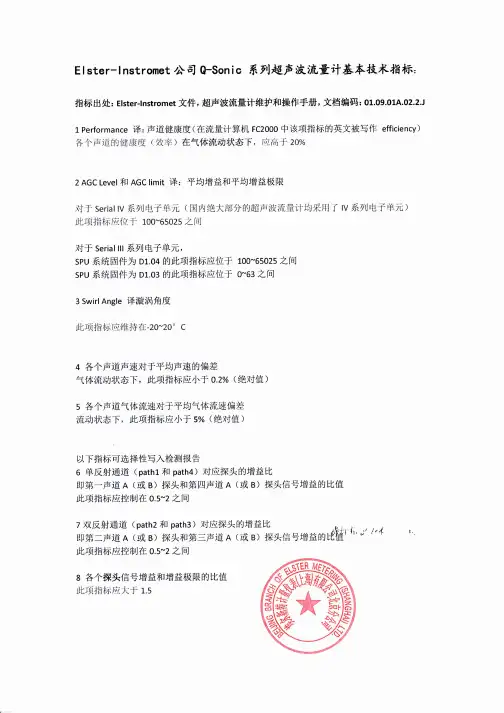

埃尔斯特超声波流量计介绍题目:超声波流量计的介绍、应用及最新技术姓名奉新站超声流量计的定义国标GB/T 18604：利用超声在流体中的传播特性来测量流量的流量计。

超声流量计通常由1个或多个超声换能器和设备组成，根据他们所产生或接收到的超声信号推导出流量测量值并把该信号转换为正比于流量标准化输出信号。

在流动气体内的相同行程内，用顺流和逆流传播的2个超声信号的传播时间差来确定沿声道的气体平均流速所进行的气体流量测量方法称之为传播时间法。

奉新站超声波流量计的国际和中国标准和规范•ISO17089•AGA Report No.9•EN 14236•OIML R137•GB/T 18604•GB/T 18604修订版•AGA 10 –声速比对•JJG 1030-2007 超声波流量计检定规范•行业标准和企业标准奉新站超声波流量计优点•精度高（0.3%-0.5%），重复性高，•量程比很宽1:40-1:200,流速范围：0.2-30 m/s•可测量双向流，可精确测定脉动流•无压损，对压力的很大变化不敏感•对沉积物不敏感，无可动部件，免维护•重量轻，占用空间少•不存在磨损，无示值漂移现象•可带压更换传感器，且更换后无需重新标定•具自诊断功能（AGC-level ；AGC-limit ；采样率；接收率）•对上下游直管段要求较短奉新站超声波流量计缺点•当超声流量计安装在一些阀门附近时，特别是安装在阀门的下游时，当气流速度很高时，阀门两端有较大的压降时，一些阀门以及一些所谓的低噪声阀会产生大量的超声噪声，超声信号可能被超声噪声所淹没而无法分辨，影响超声流量计正常工作。

•由于CO2会使超声波衰减，因此不适用于CO2浓度过高（超过20％）的气体混合物。

•超声流量计不适合多相流的流量测量。

•气体中的某种成分对超声流量计或超声探头有腐蚀伤害作用，如果它的浓度过高，则超声流量计不适用。

•当气体温度太高（100℃以上），或在大口径管道中气体压力的极低（低于0.1MPa ），流速也极低（小于0.5mm/s ）时，超声流量计不适用。
