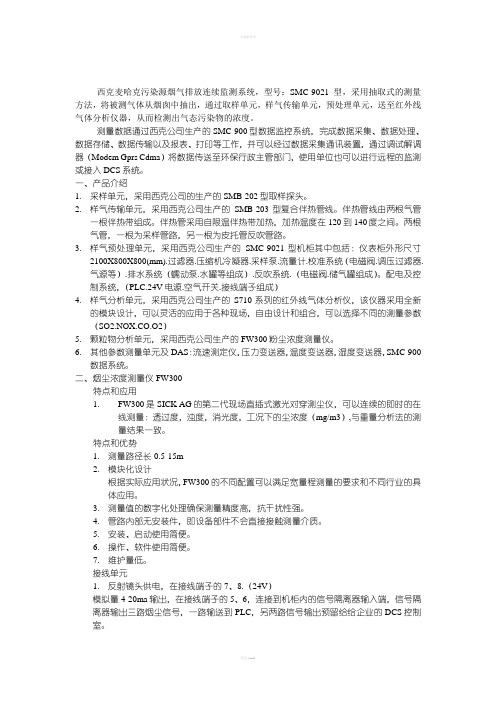

西克麦哈克污染源烟气排放连续监测系统，型号：SMC-9021型，采用抽取式的测量方法，将被测气体从烟囱中抽出，通过取样单元，样气传输单元，预处理单元，送至红外线气体分析仪器，从而检测出气态污染物的浓度。
测量数据通过西克公司生产的SMC-900型数据监控系统，完成数据采集、数据处理、数据存储、数据传输以及报表、打印等工作，并可以经过数据采集通讯装置，通过调试解调器（Modem Gprs Cdma）将数据传送至环保行政主管部门，使用单位也可以进行远程的监测或接入DCS系统。
一、产品介绍1.采样单元，采用西克公司的生产的SMB-202型取样探头。
2.样气传输单元，采用西克公司生产的SMB-203型复合伴热管线。
伴热管线由两根气管一根伴热带组成。
伴热管采用自限温伴热带加热，加热温度在120到140度之间。
两根气管，一根为采样管路，另一根为皮托管反吹管路。

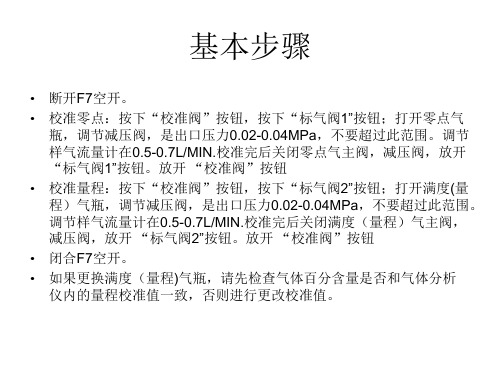

3.样气预处理单元，采用西克公司生产的SMC-9021型机柜其中包括：仪表柜外形尺寸2100X800X800(mm).过滤器.压缩机冷凝器.采样泵.流量计.校准系统（电磁阀.调压过滤器.气源等）.排水系统（蠕动泵.水罐等组成）.反吹系统.（电磁阀.储气罐组成）。
配电及控制系统，（PLC.24V电源.空气开关.接线端子组成）4.样气分析单元，采用西克公司生产的S710系列的红外线气体分析仪，该仪器采用全新的模块设计，可以灵活的应用于各种现场，自由设计和组合，可以选择不同的测量参数（SO2.NOX.CO.O2）5.颗粒物分析单元，采用西克公司生产的FW300粉尘浓度测量仪。
6.其他参数测量单元及DAS：流速测定仪，压力变送器，温度变送器，湿度变送器，SMC-900数据系统。
二、烟尘浓度测量仪FW300特点和应用1.FW300是SICK AG的第二代现场直插式激光对穿测尘仪，可以连续的即时的在线测量：透过度，浊度，消光度，工况下的尘浓度（mg/m3）,与重量分析法的测量结果一致。

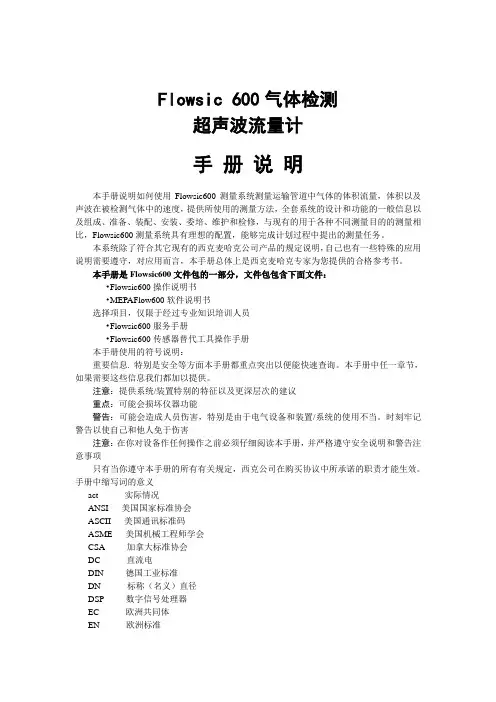

Flowsic 600气体检测超声波流量计手册说明本手册说明如何使用Flowsic600测量系统测量运输管道中气体的体积流量，体积以及声波在被检测气体中的速度，提供所使用的测量方法，全套系统的设计和功能的一般信息以及组成、准备、装配、安装、委培、维护和检修，与现有的用于各种不同测量目的的测量相比，Flowsic600测量系统具有理想的配置，能够完成计划过程中提出的测量任务。
本系统除了符合其它现有的西克麦哈克公司产品的规定说明，自己也有一些特殊的应用说明需要遵守，对应用而言，本手册总体上是西克麦哈克专家为您提供的合格参考书。
本手册是Flowsic600文件包的一部分，文件包包含下面文件：•Flowsic600操作说明书•MEPAFlow600软件说明书选择项目，仅限于经过专业知识培训人员•Flowsic600服务手册•Flowsic600传感器替代工具操作手册本手册使用的符号说明：重要信息. 特别是安全等方面本手册都重点突出以便能快速查询。
本手册中任一章节，如果需要这些信息我们都加以提供。
注意：提供系统/装置特别的特征以及更深层次的建议重点：可能会损坏仪器功能警告：可能会造成人员伤害，特别是由于电气设备和装置/系统的使用不当。
时刻牢记警告以使自己和他人免于伤害注意：在你对设备作任何操作之前必须仔细阅读本手册，并严格遵守安全说明和警告注意事项只有当你遵守本手册的所有有关规定，西克公司在购买协议中所承诺的职责才能生效。
手册中缩写词的意义act 实际情况ANSI 美国国家标准协会ASCII 美国通讯标准码ASME 美国机械工程师学会CSA 加拿大标准协会DC 直流电DIN 德国工业标准DN 标称（名义）直径DSP 数字信号处理器EC 欧洲共同体EN 欧洲标准EZ 危险地带HART 相互作用IEC 国际电工技术委员会norm 标准化LED 发光二极管MEPAFlow Flowsic600参数菜单对话软件系统NAMUR 化学工业仪器仪表及标准控制协会PC 个人计算机PTB 德国联邦计量办公室SPU 信号处理单元VDE 德国电气工程师协会1.安全说明1.1设备的使用Flowsic600测量系统设计用来测量管线中气体的体积流动速率，也可进一步用来测量气体的绝对体积和声波在被测气体中的速率。
流量计说明书流量计说明书篇一：流量计使用方法及问题解析流量计外观及使用方法如下所示：接线时1，2，3是电源端使用的是24V供电4是数字量输出，也就是说该引脚输出一定频率的信号，信号的频率与流量相关。
频率关系为1HZ的频率对应一单位NV的的流量（该单位不是清楚是什么）5是模拟量输出，输出的是4-20mA的电流信号，电流大小与流量线性相关。
6、7是RS232串口输出，RXD接收端，TXD发送端。
该端口可以提供与PC的通信功能，也就对应需购买的软件。
连接方式为RX对应9针串口（电脑端口）的2，TX对应9针串口的3，GND 对应9针串口的5。
问题分析及解决方法1、流量计自带LCD屏显示功能，如果不能正常显示说明，电源未正确连接，检查123接线是否正确。
2、如未配液晶屏，需购买。
或通过3条中模拟量或数字量的自制显示单元实现（成本不会很高）3、如果正常显示，流量数显示不正确，说明参数未配置正确 1是输出流量没规律，说明流量计是坏的，需更换2输出线性相关只是大小不正确可通过以下方式解决1）通过串口发送命令对传感器重新标定或设定，但是通信协议需厂家提供。
厂家提供的软件不一定有该功能。
2）通过模拟量输出口，测量输出电流，然后将电流与流量相对应，对应关系可自己设定。
自己做一个小控制器通过这个关系将流量重新显示。
3）通过数字量口，测量频率信号，然后对应流量信号，也需要自己做控制器显示。
4、另一种可能是测量程不匹配，可参照下表确认，内径与最大最小流量的关系流量计说明书篇二：超声波流量计说明书SCT超声波流量计说明书（固定式、便携式通用）MKflo-2000F系列中文版超声波流量计说明书目录一概述 (4)1.1 引言 (4)1.2 SCT的特点 (4)1.3 工作原理 (4)1.6 可选备件 (5)1.7产品型号编码规则 (5)1.8接线图 (6)1.9 性能指标 (6)二开始安装测量 (8)2.1 开箱检查 (8)2.2 供电电源 (8)2.2.1 便携式 (8)2.2.2 固定式 (8)2.2.3 接线 (8)2.3 通电 (8)2.4 键盘 (8)2.5 怎样操作 (9)2.6 窗口简介 (10)2.7 快速输入管道参数和步骤 (10)2.8选择测量点 (11)2.9 探头接线 (11)2.10 安装探头 (12)2.10.1 探头安装距离 (12)2.10.2 探头安装方式 (12)2.10.3 V法 (12)2.10.4 Z法 (12)2.10.5 N法（不常用的方法） (13)2.10.6 W法（极不常用的方法） (13)2.10.7 插入式传感器的安装 (13)2.11 检查安装 (17)2.11.1 信号强度 (17)2.11.2数据数量 (18)2.11.3 总传输时间、时差 (18)2.11.4 传输时间比 (18)2.11.4 安装时注意的问题 (18)三怎样使用 (19)3.1 怎样判断流量计是否工作正常 (19)3.2 怎样选择流量单位制 (19)3.3 怎样选择瞬时流量单位 (19)3.4 怎样选择累积流量单位 (19)3.5 怎样选择累积器倍乘因子 (19)3.6 怎样打开或关闭流量累积器 (19)2MKflo-2000F系列中文版超声波流量计说明书3.7 怎样实现流量累积器清零 (19)3.8 怎样恢复出厂设置 (19)3.9 怎样使用阻尼器稳定流量显示 (20)3.10 怎样使用零点切除避免无效累积 (20)3.11 设置零点提高测量精度 (20)3.12 修改仪表系数（标尺因子）进行标定校正 (20)3.13 密码保护（加锁与开锁） (20)3.14 怎样使用打印机 (21)3.15 怎样使用4~20mA电流环输出 (21)3.16 怎样输出模拟电压信号 (21)3.17怎样输出累积脉冲 (21)3.18 怎样使用OCT输出 (21)3.19 怎样修改日期时间 (21)3.20 怎样调整LCD显示器 (22)3.21 怎样使用RS232串行口 (22)3.22怎样查看每日、每月、每年流量 (22)3.23 怎样对模拟输出进行校准 (22)3.24 查看电子序列号和其他细节 (22)四命令/显示窗口详解 (23)4.1 显示窗口一览表 (23)4.2 显示窗口顺序介绍 (24)五问题处理 (41)表1. 硬件上电自检信息及原因对策 (41)表２. 工作时错误代码原因及对策 (42)其他常见问题问答 (43)六热量和其他物理量测量 (44)6.1 功能介绍 (44)6.2热量测量硬件接线 (44)6.3怎样进行热量测量 (44)6.4温度、压力等信号的量程范围设置 (44)6.5联网时模拟输入量的读取 (44)七质量保证及服务维修支持 (45)7.1 质量保证 (45)7.2 公司服务 (45)7.3 产品升级 (45)7.4 技术咨询 (45)八附录 (46)8.1常用液体声速和粘度 (46)8.2 常用材料声速 (46)8.3水中声速表（1标准大气压下） (47)3MKflo-2000F系列中文版超声波流量计说明书一概述1.1 引言欢迎您选择使用性能更优异、功能更多、采用专利技术制造的MKFLO-2000F系列中文版超声波流量计。
1.在使用前，请仔细检查分析系统和相关器件。
同时，请仔细熟悉系统和相关资料。
2.通电之前请仔细检查系统的安装。
3.正式使用之前，请仔细熟悉相关信息。
4.系统在应用过程中请及时进行相关的检查、维护。
分析系统技术手册目录说明：带√表示在技术手册中存在。
设计员：（签字）部门经理：（签字）年月分析系统安装操作使用说明书西克麦哈克（北京）仪器有限公司目录一.用途及安装使用条件二.结构及工作原理三.主要技术数据四.成套性五.安装六.启动与调校七.使用与维护八.运输与保管九.制造厂的保证一.用途及安装使用条件1.系统的用途本系统是针对于含有大量的水和尘的工艺样气进行气体分析而设计的。
在系统中完成了对工艺样气的取样点处高温状态过滤、保温传送、室温缓冲粗脱水过滤、压缩机冷凝脱水、压缩机精脱水及缓冲过滤过程。
在这其过程中，完成了对尘的过滤和对大批量水的冷凝排放过程。
系统中的S710气体分析仪器监测工艺样气中的一氧化碳的浓度，并能够以4～20mA DC（已经隔离）的形式向控制室的二次仪表输出。
本系统可以跟据自动监测工艺样气的一氧化碳浓度含量，提供两个相应组分的报警（可设置）。
当相应组分的测量浓度超过其设定值时，系统将提出报警信号（无源开关量），当相应组分的测量值低于设定值时，报警信号将消失。
本系统自动完成对工艺样气的高温状态下过滤、保温传送、冷凝脱水、过滤和分析的过程。
同时，自动完成预处理过程中产生的冷凝水排放和取样探头的反吹过程。
同时，具有手动的工艺样气的取样、取样探头反吹、冷凝水排放功能。
2.系统的安装使用条件✧系统供电电源：电压AC 220V±10% 频率50Hz±1%✧取样探头供电电源：电压AC 220V±10% 频率50Hz±1%✧取样探头请安装在具有代表性的工艺管道。
✧为了减少测量的滞后时间，本分析系统应尽量安装在测量点附近，样气流路不适宜过长，气流阻力尽量减小。
✧本系统需要排水，现场应具备良好的排水条件，严禁室内排放。
