气体超声波流量计简介

气体超声波流量计介绍气体超声波流量计是一种利用超声波传感器测量气体流量的仪器。

它基于声速在流体中传播的原理，通过测量超声波在气体中传播的时间差，计算出气体的流速和体积流量。

气体超声波流量计广泛应用于石油化工、冶金、能源、环保等行业中的气体流量测量。

首先，发射端发射一束超声波脉冲信号，这个信号会经过气体中的传播路径，到达接收端。

传播路径可以是垂直于气体流动方向的路径，也可以是与气体流动方向平行的路径。

通常情况下，超声波脉冲信号会沿着一个或多个固定角度发射，以确保波束能够穿过气体流动区域。

接下来，超声波在气体中传播时会受到气体流速的影响。

当气体流速较慢时，超声波传播的时间较短；当气体流速较快时，超声波传播的时间较长。

这是因为超声波的传播速度在气体中是一个常数，而超声波脉冲信号在传播过程中受到气体流速的影响而产生时间差。

通过测量超声波传播的时间差，可以计算出气体的流速。

最后，接收端接收到超声波信号后，将信号转换成电信号，并通过计算器对信号进行处理。

计算器会根据超声波传播的时间差和传感器与气体流动方向之间的夹角，计算出气体的体积流量。

一些高级气体超声波流量计还可以测量气体的温度和压力，以便更精确地计算气体的质量流量。

在气体超声波流量计的设计中，有几个关键的因素需要考虑。

传感器的位置和角度是非常重要的，因为它们直接影响到超声波信号的传播路径和接收效果。

此外，气体流速的范围和压力温度的变化也需要考虑在内。

正常情况下，气体流速的范围应在传感器的可测量范围内，并且传感器应能适应不同温度和压力条件下的工作环境。

气体超声波流量计具有许多优点。

首先，它具有非侵入性测量，不会对流体产生任何压降和泄漏风险。

其次，它的测量精确度高，可以达到±1%的精确度。

此外，气体超声波流量计的响应时间快，可以实时监测流量变化。

最后，它的维护成本低，使用寿命长，在良好的工作环境下可以保持准确的测量性能。

然而，气体超声波流量计也存在一些限制。

气体超声波流量计原理
气体超声波流量计是一种使用超声波技术来测量气体流动速度和体积流量的设备。

它通过将超声波传感器安装在流体管道中，利用超声波在气体中传播的特性来实现流量测量。

超声波流量计的原理基于多普勒效应和声速消声理论。

当超声波传感器发送一个高频信号进入流体中时，其中的气体颗粒会对超声波产生频率偏移。

这个频率偏移被称为多普勒频移，它与气体颗粒在流体中的速度成正比。

超声波流量计的传感器能够测量到这个多普勒频移，从而计算出气体的流动速度。

通过将流速与管道横截面积相乘，可以得到气体的体积流量。

为了提高测量的准确性，超声波流量计通常使用双超声波传感器布置在管道的对角位置。

一个传感器作为发送器发送超声波信号，另一个作为接收器接收反射回来的信号。

通过比较两个传感器接收到的信号，可以消除流体中的干扰，获得准确的流速和体积流量测量结果。

除了多普勒频移的测量外，超声波流量计还可以通过测量超声波在气体中传播的时间差来实现流速的测量。

这种方法被称为时间差测量法，它利用超声波在气体中传播的速度很高，可以忽略不计的特点来测量流速。

总之，气体超声波流量计利用超声波在气体中传播的特性，通过测量多普勒频移或时间差来实现气体的流速和体积流量的测
量。

它具有非侵入式、准确性高、无可动部件等优点，广泛应用于石油、化工、能源等行业的流量计量中。

气体超声波流量计的相关技术参数
气体超声波流量计是一种测量气体流量的设备，它采用超声波传感器对流体流速进行测量。

本文将对气体超声波流量计的相关技术参数进行介绍。

流量范围
气体超声波流量计的流量范围通常从1m/s至100m/s，最大流量可以达到2500m3/h。

温度范围
气体超声波流量计的温度范围一般为-30°C至+200°C，但不同型号的气体超声波流量计的温度范围也有所区别。

压力范围
气体超声波流量计的压力范围一般为0.6MPa至10MPa，但不同型号的气体超声波流量计的压力范围也有所区别。

精度
气体超声波流量计的精度通常为0.5%~1%。

漏率
气体超声波流量计的漏率一般小于0.1%。

重复性
气体超声波流量计的重复性一般为0.2%。

响应时间
气体超声波流量计的响应时间一般小于0.5s。

输出信号
气体超声波流量计的输出信号可以是模拟信号（420mA
10V）或数字信号
或0
（RS485或HART）。

功耗
气体超声波流量计的功耗通常为1~5W。

在线检测和诊断
气体超声波流量计通常具有在线检测和诊断功能，可以通过检测传感器状态、电路状态等信息来实现问题的快速诊断。

适用性
气体超声波流量计适用于压力、温度、粘度和密度变化较大的气体流量测量。

结论
气体超声波流量计是一种精度高、重复性好、响应速度快、功耗低的气体流量测量设备。

其适用范围广泛，可用于许多不同类型的气体流量测量。

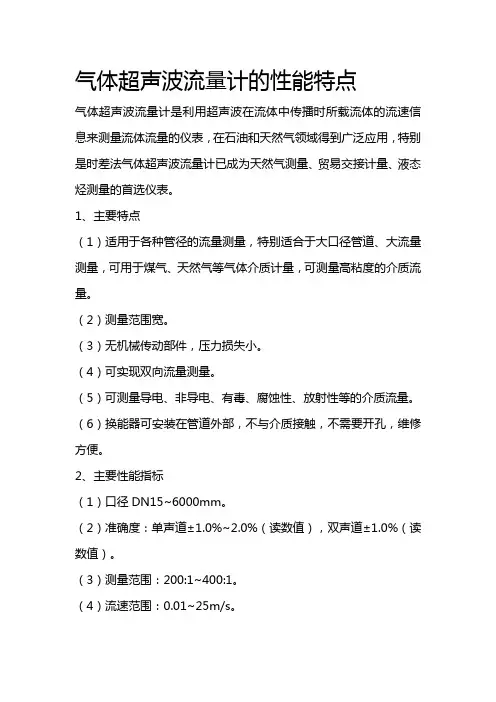

气体超声波流量计的性能特点
气体超声波流量计是利用超声波在流体中传播时所载流体的流速信息来测量流体流量的仪表，在石油和天然气领域得到广泛应用，特别是时差法气体超声波流量计已成为天然气测量、贸易交接计量、液态烃测量的首选仪表。

1、主要特点
（1）适用于各种管径的流量测量，特别适合于大口径管道、大流量测量，可用于煤气、天然气等气体介质计量，可测量高粘度的介质流量。

（2）测量范围宽。

（3）无机械传动部件，压力损失小。

（4）可实现双向流量测量。

（5）可测量导电、非导电、有毒、腐蚀性、放射性等的介质流量。

（6）换能器可安装在管道外部，不与介质接触，不需要开孔，维修方便。

2、主要性能指标
（1）口径DN15~6000mm。

（2）准确度：单声道±1.0%~2.0%（读数值），双声道±1.0%（读数值）。

（3）测量范围：200:1~400:1。

（4）流速范围：0.01~25m/s。

（5）重复性：±0.1%~0.3%（读数值）。

（6）介质温度：-40℃~200℃。

（7）压力等级：PN10~200MPa。

（8）输出信号：4~20mA+HART、脉冲、频率。

（9）防护等级：IP65、IP66、IP67。

（10）环境温度：-40℃~60℃；相对湿度5%~ 90%。

测量低精度、非关键性流体，采用管道夹持式超声波流量计。

超声波流量计量程范围
超声波流量计是一种流量测量设备，用于测量液体和气体的流速、流量以及瞬时流量。

它采用了超声波技术，无需插入式流量计，可以测量管道内的任何流体，比如水、汽油、柴油、液化气等。

超声波流量计的量程一般有两种：标准量程和扩展量程。

标准量程的流速范围从0.2m/s至25m/s，流量范围从0.1m3/h至5000m3/h，可以满足大部分常见的应用场合。

扩展量程的流速范围从0.1m/s至100m/s，流量范围从0.1m3/h至10000m3/h，可以满足更高要求的应用场合。

超声波流量计的量程范围可以根据客户的需要而定，也可以根据具体应用场合选择合适的量程范围。

例如，在工业应用中，需要测量的流量范围可以比较大，这时候可以使用扩展量程的超声波流量计；如果是家庭用户消费的流量范围，则可以采用标准量程的超声波流量计。

超声波流量计的量程范围还可以根据环境温度来确定。

当环境温度较低时，可以采用低量程范围；当环境温度较高时，可以采用高量程范围。

超声波流量计的量程范围是非常丰富的，可以根据客户的需求和应用场合，以及环境温度来确定合适的量程范围。

它可以满足不同的
应用需求，是一种非常有效的流量测量设备。

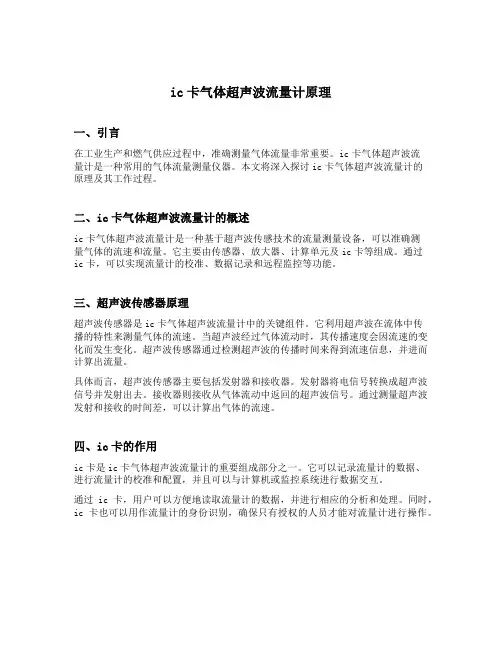

ic卡气体超声波流量计原理一、引言在工业生产和燃气供应过程中，准确测量气体流量非常重要。

ic卡气体超声波流量计是一种常用的气体流量测量仪器。

本文将深入探讨ic卡气体超声波流量计的原理及其工作过程。

二、ic卡气体超声波流量计的概述ic卡气体超声波流量计是一种基于超声波传感技术的流量测量设备，可以准确测量气体的流速和流量。

它主要由传感器、放大器、计算单元及ic卡等组成。

通过ic卡，可以实现流量计的校准、数据记录和远程监控等功能。

三、超声波传感器原理超声波传感器是ic卡气体超声波流量计中的关键组件。

它利用超声波在流体中传播的特性来测量气体的流速。

当超声波经过气体流动时，其传播速度会因流速的变化而发生变化。

超声波传感器通过检测超声波的传播时间来得到流速信息，并进而计算出流量。

具体而言，超声波传感器主要包括发射器和接收器。

发射器将电信号转换成超声波信号并发射出去。

接收器则接收从气体流动中返回的超声波信号。

通过测量超声波发射和接收的时间差，可以计算出气体的流速。

四、ic卡的作用ic卡是ic卡气体超声波流量计的重要组成部分之一。

它可以记录流量计的数据、进行流量计的校准和配置，并且可以与计算机或监控系统进行数据交互。

通过ic卡，用户可以方便地读取流量计的数据，并进行相应的分析和处理。

同时，ic卡也可以用作流量计的身份识别，确保只有授权的人员才能对流量计进行操作。

五、ic卡气体超声波流量计的工作过程ic卡气体超声波流量计的工作过程分为三个主要阶段：传感器测量、数据处理和数据存储。

1.传感器测量阶段：–发射器发射超声波信号。

–接收器接收从气体流动中返回的超声波信号。

–测量超声波的传播时间差，并通过数学计算得到气体的流速。

2.数据处理阶段：–将传感器测量到的流速数据传输给计算单元。

–计算单元利用存储在内部芯片中的算法处理数据，进一步计算出流量。

3.数据存储阶段：–ic卡记录计算单元处理后的流量数据。

–ic卡可与计算机或监控系统进行数据交互，实现数据的读写和存储。

΋
FLUXUS ® ADM G 系列夹装式气体超声波流量计， 典型应用于天然气管线测量。

夹装式探头直接安装在工艺管道上，而不是插进管道。

不直接接触介质，安装简便快速，无需中断工艺介质，并且无压损。

G 系列流量计是精确计量高压气体的理想解决方案， 与传统地测量方式相比，尤其是大口径测量时，大大降低了成本。

同时，仪表的量程比很宽，可以测到很低的流量。

根据ISO12213-1标准，仪表内置有流量计算机，通过温压补偿，完成标况流量的转换。

K 探头采用500KHz 激励频率，特别适合测量气体及高声耗的液体。

夹装测量的可行性则取决于声耗水平和气体密度。

IOX[XV ®#DGP#:73:#J ҌN Ydulril{
FLUXUS ® ADM 应用理论上，G 系列可以测量各种气体。

用于金属管道时，有最低压力要求。

具体请洽Flexim 的工程师。

ǝǢ天然气管线ǝǢ气体储存ǝǢ气体供给ǝǢ石化工业ǝǢ合成气ǝǢ塑料生产过程特点ǝǢ宽量程比ǝǢ耐脏，耐湿，耐磨损ǝǢ易安装，低成本ǝǢ无压损，无泄漏ǝǢ可在现有管道上直接安装ǝǢ大口径及高压测量，经济实用ǝǢ可选防爆型探头K4N 如有改变,恕不另行通知。

GSGASV1-ICN-0609。

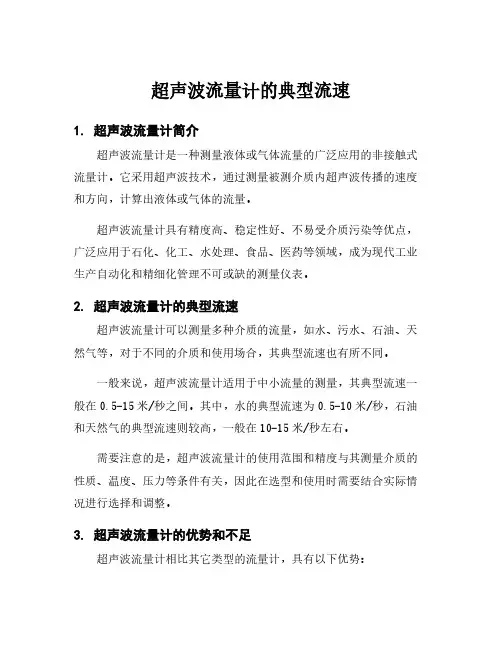

超声波流量计的典型流速1. 超声波流量计简介超声波流量计是一种测量液体或气体流量的广泛应用的非接触式流量计。

它采用超声波技术，通过测量被测介质内超声波传播的速度和方向，计算出液体或气体的流量。

超声波流量计具有精度高、稳定性好、不易受介质污染等优点，广泛应用于石化、化工、水处理、食品、医药等领域，成为现代工业生产自动化和精细化管理不可或缺的测量仪表。

2. 超声波流量计的典型流速超声波流量计可以测量多种介质的流量，如水、污水、石油、天然气等，对于不同的介质和使用场合，其典型流速也有所不同。

一般来说，超声波流量计适用于中小流量的测量，其典型流速一般在0.5-15米/秒之间。

其中，水的典型流速为0.5-10米/秒，石油和天然气的典型流速则较高，一般在10-15米/秒左右。

需要注意的是，超声波流量计的使用范围和精度与其测量介质的性质、温度、压力等条件有关，因此在选型和使用时需要结合实际情况进行选择和调整。

3. 超声波流量计的优势和不足超声波流量计相比其它类型的流量计，具有以下优势：1. 非接触式测量，不会对被测介质产生影响，不易受介质污染。

2. 测量稳定性好，精度高，测量误差小。

3. 适用于多种介质的测量，具有广泛应用前景。

但是，超声波流量计也存在一些不足之处，如：1. 测量范围一般较窄，不适用于大流量的测量。

2. 需要一定的信号处理能力和计算能力，成本较高。

3. 对于某些介质，如泥浆、高浓度的悬浮液等，测量精度较低。

总之，超声波流量计是一种广泛应用的流量测量仪表，具有较高的精度和稳定性，对于中小流量的测量有着良好的适用性。

随着科技的不断发展，超声波流量计的应用前景也将越来越广阔。
