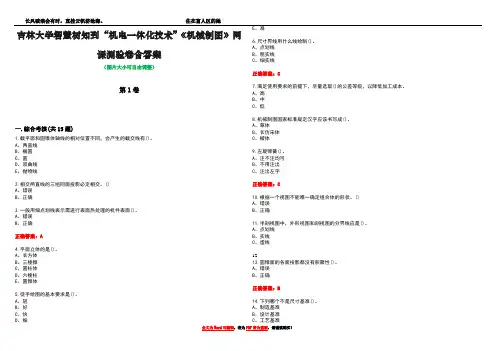

吉林大学智慧树知到“机电一体化技术”《机械制图》网课测验卷含答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.截平面和圆锥体轴线的相对位置不同，会产生的截交线有()。
A、两直线B、椭圆C、圆D、双曲线E、抛物线2.相交两直线的三组同面投影必定相交。
()A、错误B、正确3.一般用细点划线表示需进行表面热处理的机件表面()。
A、错误B、正确正确答案：A4.平面立体的是()。
A、长方体B、三棱锥C、圆柱体D、六棱柱E、圆锥体5.徒手绘图的基本要求是()。
A、轻B、好C、快D、细E、准6.尺寸界线用什么线绘制()。
A、点划线B、粗实线C、细实线正确答案：C7.满足使用要求的前提下，尽量选取()的公差等级，以降低加工成本。
A、高B、中C、低8.机械制图国家标准规定汉字应该书写成()。
A、草体B、长仿宋体C、楷体9.左旋弹簧()。
A、注不注均可B、不用注出C、注出左字正确答案：C10.根据一个视图不能唯一确定组合体的形状。
()A、错误B、正确11.半剖视图中，外形视图和剖视图的分界线应是()。
A、点划线B、实线C、虚线12.13.圆锥面的各面投影都没有积聚性()。
A、错误B、正确正确答案：B14.下列哪个不是尺寸基准()。
A、制造基准B、设计基准C、工艺基准正确答案：A15.国家标准把公差等级分为()。
A、17级B、18级C、20级第2卷一.综合考核(共15题)1.2.常见的组合基准不包括()。
A、公共端面B、公共轴线C、公共中心平面3.在机械制图中常用的线型有()。
A、交叉线B、相交线C、波浪线4.平面与圆球体相交，其截交线是()。
A、圆B、直线C、椭圆5.投影法可分为()。
A、平行投影法B、中心投影法C、正投影法D、点投影法E、斜投影法正确答案：A,B6.7.正轴测图中两个轴向伸缩系数相等时，称为()。
A、正等轴测图B、正二轴测图C、正三轴测图8.特征建模顺序为()。
A、基础特征B、主要特征C、规律排列的特征D、对称的特征E、次要的特征正确答案：A,B,C,D,E9.垂直于V面的直线，称其为()。
第四章换面法
1、应用换面法的目的是什么？
答：
变换投影面的方法就是研究如何改变空间几何元素相对投影面的位置，以达到简化解决空间定位和度量问题的目的。
2、采用换面法解题，新投影面选择条件是什么？答：
采用换面法解题，新投影面的选择必须符合两个条件：
1)新投影面必须垂直于一个不变的投影面；
2)新投影面必须和空间几何元素处于最有利于解题的位置。
3、点投影变换规律是什么？
答：
点的新投影和不变投影的连线必垂直于新投影轴；点的新投影到新投影轴的距离，等于被代替的旧投影到旧投影轴的距离。
4、换面法解决的四个基本问题是什么？
答：
1)投影面倾斜线变换为投影面平行线
2)投影面倾斜线变换为投影面垂直线
3)投影面倾斜面变换为投影面垂直面
4)投影面倾斜面变换为投影面平行面。
第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。
2. 零件的功能结构主要指包容、、、、、密封等方面。
一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。
2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。
一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。
4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。
一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。
4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。
一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。
6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。
一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。
6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。
一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。
8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。
一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。
8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。
一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。
10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。
一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。
10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

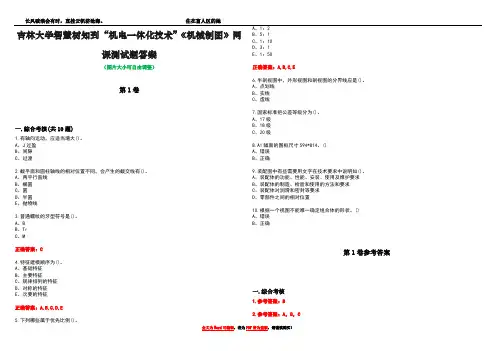

吉林大学智慧树知到“机电一体化技术”《机械制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.有轴向运动，应适当增大()。
A、J过盈B、间隙C、过渡2.截平面和圆柱轴线的相对位置不同，会产生的截交线有()。
A、两平行直线B、椭圆C、圆D、半圆E、抛物线3.普通螺纹的牙型符号是()。
A、BB、TrC、M正确答案：C4.特征建模顺序为()。
A、基础特征B、主要特征C、规律排列的特征D、对称的特征E、次要的特征正确答案：A,B,C,D,E5.下列哪些属于优先比例()。
A、1：2B、5：1C、1：10D、3：1E、1：50正确答案：A,B,C,E6.半剖视图中，外形视图和剖视图的分界线应是()。
A、点划线B、实线C、虚线7.国家标准把公差等级分为()。
A、17级B、18级C、20级8.A1幅面的图框尺寸594*814。
()A、错误B、正确9.装配图中有些需要用文字在技术要求中说明如()。
A、装配体的功能、性能、安装、使用及维护要求B、装配体的制造、检验和使用的方法和要求C、装配体对润滑和密封等要求D、零部件之间的相对位置10.根据一个视图不能唯一确定组合体的形状。
()A、错误B、正确第1卷参考答案一.综合考核1.参考答案：B2.参考答案：A，B，C6.参考答案：A7.参考答案：C8.参考答案：A9.参考答案：A，B，C10.参考答案：B。
