3_飞机的静强度设计

飞机部件全尺寸结构静强度试验大纲
飞机部件全尺寸结构静强度试验大纲是指为了验证飞机部件在
静态载荷下的强度可靠性而制定的试验计划。

一般来说，飞机部件全尺寸结构静强度试验大纲会包括以下几个方面:
1. 试验目的和背景：介绍试验的目的和背景，说明该试验对于
飞机部件设计和使用的重要性。

2. 试验设备和方法：描述试验所需的设备和方法，包括试验力
测控系统、试验场地、试验参数等。

3. 试验载荷谱：制定试验载荷谱，包括试验前的准备阶段、试
验过程中的加载曲线、载荷种类和载荷大小等。

4. 试验结果分析和评估：对试验结果进行分析和评估，包括试
验数据的处理和分析、试验结果的验证和评估、部件是否存在强度不足等问题。

5. 试验报告和结论：编写试验报告和结论，包括试验过程中存
在的问题、试验结果的分析评估、部件的强度可靠性评估、改进方案等。

飞机部件全尺寸结构静强度试验大纲是飞机部件设计制造和使
用的重要参考文件，它对于保证飞机部件的强度可靠性具有重要意义。

飞机复合材料整流罩结构静强度分析作者：郭建来源：《科学与财富》2015年第19期摘要：整流罩是飞机的一个重要部件，主要用来确保飞机外形的连续、减小空气阻力、尽量消除正激波等空气动力学。

飞机结构设计者在设计的时候首先需要考虑结构静强度问题。

目前飞机多应用复合材料，因此对飞机整流罩复合材料静强度进行校核是及其重要的一项工作内容。

http：///1/view-5205964.htm关键词：飞机；复合材料；整流罩；结构静强度一、静强度设计原则一般情况下，复合材料静强度设计要求原则大致无异于金属结构，但在使用基体材料的过程中，复合材料的基体材料会吸收一定的水分量，造成使用过程中如遇到高温联合作用会降低复合材料的性能，通常对结构进行检验是在室温大气环境下实现，所以复合材料飞机结构强度新规范着重强调：如果全尺寸复合材料机构在室温环境下进行试验，如小于或等于设计的极限载荷，结构不能出现总体破坏，而且还应保证结构内部应力需与相应部位结构许用值/最严重吸湿量联合试飞最高工作温度的环境补偿系数相等或比之小。

二、复合材料结构静强度符合性检验要求（1）验证静强度需对潜在失效模式、临界载荷工况等进行充分考虑。

（2）评估静强度需将环境暴露、重复加载等造成材料性能退化的影响因素反映出来。

（3）验证静强度包括内容：材料、工艺变化、环境、制造验收准则、质量控制不可检测或允许的缺陷、维护产品的文件允许服役损伤影响等。

还需要依靠适合环境条件验证下一系列部件的载荷试验程序。

（4）复合材料结构静强度验证中最高一层试验为全尺寸复合材料结构静力试验。

若要对环境因素进行考虑，需补充相关的试验内容，变与将环境引起的破坏模式诊断出来。

当试验证明湿热环境并不会造成新的危险破坏模式时，才能在室温大气环境下对全尺寸结构静力（极限载荷状况）进行试验；若无法满足破坏模式准则，则需要采取一些措施确保条件满足或在湿热条件下进行静力试验。

（5）依据试验分析将与其可见冲击损伤（ BVID）结构可承受极限载荷进行说明。

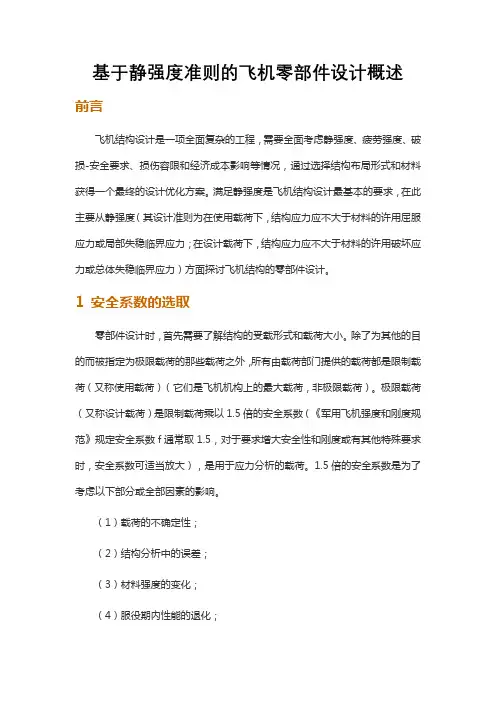

基于静强度准则的飞机零部件设计概述前言飞机结构设计是一项全面复杂的工程，需要全面考虑静强度、疲劳强度、破损-安全要求、损伤容限和经济成本影响等情况，通过选择结构布局形式和材料获得一个最终的设计优化方案。

满足静强度是飞机结构设计最基本的要求，在此主要从静强度（其设计准则为在使用载荷下，结构应力应不大于材料的许用屈服应力或局部失稳临界应力；在设计载荷下，结构应力应不大于材料的许用破坏应力或总体失稳临界应力）方面探讨飞机结构的零部件设计。

1 安全系数的选取零部件设计时，首先需要了解结构的受载形式和载荷大小。

除了为其他的目的而被指定为极限载荷的那些载荷之外，所有由载荷部门提供的载荷都是限制载荷（又称使用载荷）（它们是飞机机构上的最大载荷，非极限载荷）。

极限载荷（又称设计载荷）是限制载荷乘以1.5倍的安全系数（《军用飞机强度和刚度规范》规定安全系数f通常取1.5，对于要求增大安全性和刚度或有其他特殊要求时，安全系数可适当放大），是用于应力分析的载荷。

1.5倍的安全系数是为了考虑以下部分或全部因素的影响。

（1）载荷的不确定性；（2）结构分析中的误差；（3）材料强度的变化；（4）服役期内性能的退化；（5）相同构件的制造偏差。

由此可见，安全系数标志着现时的设计水平，包括材料水平、工艺水平以及设计和分析的技术水平。

一个优秀的飞机零部件设计，很重要的一个因素就是其结构重量最轻，这就要求取尽可能小的安全系数，但保证飞机的安全又至关重要，这就必须有足够大的安全系数。

这一对矛盾最终统一在相关的规范中。

另外，对有特殊要求或在特殊化境下工作的结构部位（如重要受力接头等），应乘以附加安全系数。

2 结构等效简化分析通常，飞机结构大都是静不定结构，如典型的机翼盒形梁、蒙皮-桁条壁板、开口等结构，需要使用计算机对其进行分析。

如果要设计有等尺寸等间距长桁的简单结构，采用一些分析方法可以大大简化结构初步尺寸设计问题的求解。

在初步尺寸设计过程中，分析方法或所要分析的结构两者中简化其中任何一个，就会提高设计的成本效益。

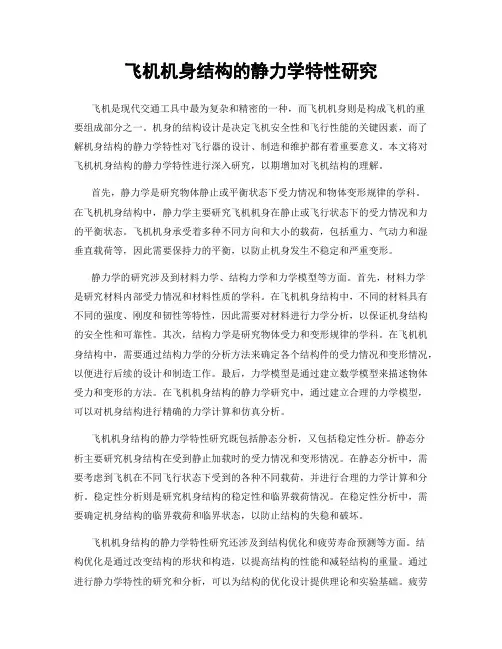

飞机机身结构的静力学特性研究飞机是现代交通工具中最为复杂和精密的一种，而飞机机身则是构成飞机的重要组成部分之一。

机身的结构设计是决定飞机安全性和飞行性能的关键因素，而了解机身结构的静力学特性对飞行器的设计、制造和维护都有着重要意义。

本文将对飞机机身结构的静力学特性进行深入研究，以期增加对飞机结构的理解。

首先，静力学是研究物体静止或平衡状态下受力情况和物体变形规律的学科。

在飞机机身结构中，静力学主要研究飞机机身在静止或飞行状态下的受力情况和力的平衡状态。

飞机机身承受着多种不同方向和大小的载荷，包括重力、气动力和湿垂直载荷等，因此需要保持力的平衡，以防止机身发生不稳定和严重变形。

静力学的研究涉及到材料力学、结构力学和力学模型等方面。

首先，材料力学是研究材料内部受力情况和材料性质的学科。

在飞机机身结构中，不同的材料具有不同的强度、刚度和韧性等特性，因此需要对材料进行力学分析，以保证机身结构的安全性和可靠性。

其次，结构力学是研究物体受力和变形规律的学科。

在飞机机身结构中，需要通过结构力学的分析方法来确定各个结构件的受力情况和变形情况，以便进行后续的设计和制造工作。

最后，力学模型是通过建立数学模型来描述物体受力和变形的方法。

在飞机机身结构的静力学研究中，通过建立合理的力学模型，可以对机身结构进行精确的力学计算和仿真分析。

飞机机身结构的静力学特性研究既包括静态分析，又包括稳定性分析。

静态分析主要研究机身结构在受到静止加载时的受力情况和变形情况。

在静态分析中，需要考虑到飞机在不同飞行状态下受到的各种不同载荷，并进行合理的力学计算和分析。

稳定性分析则是研究机身结构的稳定性和临界载荷情况。

在稳定性分析中，需要确定机身结构的临界载荷和临界状态，以防止结构的失稳和破坏。

飞机机身结构的静力学特性研究还涉及到结构优化和疲劳寿命预测等方面。

结构优化是通过改变结构的形状和构造，以提高结构的性能和减轻结构的重量。

通过进行静力学特性的研究和分析，可以为结构的优化设计提供理论和实验基础。

航空器适航审定标准近年来，航空业迅速发展，航天技术取得重大突破，民用和军用航空器的广泛应用成为现代社会不可或缺的一部分。

为确保航空器的安全运行，各国纷纷制定了航空器适航审定标准。

本文将会从飞机设计、结构强度、系统性能、飞行操纵等多个维度对航空器适航审定标准进行探讨，旨在为大家提供一份系统化的规范参考。

一、飞机设计审定标准飞机设计是航空器适航程序中的重要一环。

在设计审定过程中，不仅需要满足航空器的基本要求，同时还需要关注以下几个方面：1.1 气动性能审定飞机的气动性能直接关系到其飞行安全和效率，必须符合相关标准。

审定标准包括飞机机翼和机身外形、空气动力学性能、风洞试验等。

如飞机机翼应具备合适的升力和阻力特性，以提供足够的升力支持和降低阻力。

1.2 结构设计审定航空器的结构设计必须经过严格审定，确保其强度、刚度、耐久性等符合标准要求。

例如，机身、机翼和尾翼等结构部件的材料和连接方式，必须经过可靠性分析和验证，确保在正常和紧急情况下都能承受各种载荷。

1.3 人机工程审定人机工程学是将人的特性和能力与航空器设计相结合，以提高人员舒适度和操作效率。

审定标准包括人机界面设备、航空器的人员舱和驾驶舱布局、指示和控制系统的布置等。

合理的人机工程设计可以降低操作风险，提高工作效率。

二、结构强度审定标准航空器的结构强度直接关系到其在各种工况下的安全性。

结构强度审定标准主要包括以下几个方面：2.1 静态强度审定在静荷载条件下，航空器的各个部件需能够承受适当的载荷而不产生破坏。

静态强度审定要求对航空器的结构进行强度和刚度计算，以保证其在各种静载荷工况下的安全性。

2.2 疲劳强度审定疲劳强度是指航空器在连续循环载荷作用下的抵抗疲劳断裂的能力。

航空器的疲劳强度审定要求对其各个结构部件进行疲劳寿命计算和试验验证，以确保飞机在使用寿命内没有疲劳断裂风险。

2.3 碰撞强度审定航空器在地面操作中，可能会发生碰撞事故。

为了保障乘员安全，航空器的结构必须具备一定的碰撞强度。

飞机机翼刚度静力试验标准飞机机翼是飞机的重要部件之一，其刚度对飞机的飞行性能、稳定性和安全性具有至关重要的作用。

机翼刚度静力试验是评估机翼刚度性能的重要方法，为了保障飞机的安全性能，机翼刚度静力试验需要遵守一定的标准。

机翼刚度静力试验的目的是测定机翼在受到一定载荷作用时的变形量和变形形状，并用数值分析等方式分析机翼的刚度性能。

机翼刚度静力试验需要进行前期准备，包括制定试验计划和试验方案、选择试验设备及测量仪器等。

试验前还需对机翼进行系列扭曲、弯曲、剪切等载荷试验，提前发现机翼的强度与刚度情况。

机翼刚度静力试验所需的试验设备主要包括载荷台、载荷杆、千斤顶、支撑架、测量系统等。

试验过程中，需要按照试验标准控制载荷的大小和作用方向，同时记录机翼的变形量和变形形状。

试验完成后，还需要对试验结果进行分析和评估，判断机翼是否符合标准要求。

1、试验的基本原则和要求机翼刚度静力试验应符合安全、科学、准确、可靠的原则，试验数据应具有可重复性和可验证性。

2、试验设备的要求试验设备应具备安全、可靠、准确、易操作、记录数据等特点，设备应满足试验标准的相关要求。

3、试验的载荷方式和载荷大小试验应按照静荷载、动荷载、试验荷等载荷方式逐步增大载荷，载荷量应根据机翼的设计载荷和试验标准要求进行设定。

4、试验的环境条件试验环境应符合试验标准的相关要求，试验室应保持温度、湿度稳定，同时应减少外界干扰。

5、测量系统和测量精度的要求试验测量系统应能够准确地测量机翼的变形量和变形形状，测量精度应达到试验标准的要求。

机翼刚度静力试验的标准化实施，既可以保障试验的可靠性和安全性，又可以提高试验效率和分析的准确性，为飞机结构设计和生产提供了有力的技术支持，同时也为飞机的使用和维护提供了重要的数据支持。

大飞机机翼强度静力试验力学模型
关于大飞机机翼强度静力试验力学模型，涉及到多个学科领域的知识，需要进行综合分析和研究。

通常情况下，大飞机机翼强度静力试验采用的力学模型是基于材料力学和结构力学原理的。

首先，对机翼结构进行有限元分析，确定各部件的应力和应变分布情况；然后，将机翼结构模型转化为试验模型，制作出试验样板，在试验台上进行模拟试验。

在试验过程中，需要针对不同的负载情况进行试验，如造成机翼变形的荷载、液压系统的荷载、弯曲荷载和拉伸荷载等。

同时，还需加入不同的试验参数，如试验速率、湿度、温度等因素，以模拟真实的飞行环境。

试验完成后，会对试验数据进行统计和分析，包括应力应变曲线、变形曲线等，以验证机翼结构的强度和稳定性，保证其在实际飞行中的安全性和可靠性。

航空器结构静态强度与耐久度设计研究一、引言航空器的结构静态强度与耐久度是设计中最基础也是最重要的两个方面，它们决定了飞机的安全性、可靠性以及使用寿命，是航空器设计的核心问题之一。

航空器的设计必须满足极其严格的规范，需遵循受力平衡、安全、轻量、结构简洁、制造成本低、易于维修等原则。

同时，随着新材料、新工艺的出现，航空器结构静态强度与耐久度设计也在不停地变革，成为飞机设计和制造领域的热点问题。

本文将对航空器结构静态强度与耐久度设计进行研究，并讨论相关技术。

二、航空器结构静态强度设计1. 结构静态强度的基本原理航空器在使用期间受到多种力的作用，如重力、气动力、机身疲劳、温度、湿度等。

结构静态强度设计是为了保证飞机在飞行中不发生失效、事故和飞机地面测试时经受得住各种应力作用。

结构静态强度设计基于材料的强度和应力的分布，以设计的方式来确保在飞机使用期间需要经受的力时，结构不会产生变形、破坏或其它损伤。

航空器结构强度设计的基本原理有以下几个：（1）受力平衡原理。

飞机强度设计的首要原则是要满足受力平衡原理。

这个原则可以被描述为，被设计的结构的总受力必须相等于零。

这个原则充分考虑弯曲、压缩等力的平衡，以确保飞机在飞行中的结构稳定。

（2）疲劳和塑性损伤原则。

在飞机使用期间，沿着主要应力方向发生的疲劳和塑性损伤对结构的影响很大，因此，这两个因素在强度设计中都要考虑到。

（3）轻量化原则。

轻量化是航空器设计的重要目标之一，是指在保证结构强度的情况下，减轻飞机的重量。

轻量化可以使飞机得到更好的经济性能和操作能力。

2. 结构静态强度的设计方法在航空器结构静态强度的设计中，应注意以下几点：（1）在确定飞机结构强度时，首先要确定飞机所需的载荷。

飞机所需的载荷包括飞行时的主要受力，地面试验时的受力以及飞机整个运营生命周期中的各种受力。

设计师必须考虑如何使用正确的载荷，确保飞机能够经受各种不同情况的应力。

（2）结构静态强度的设计要根据材料的强度和应力的分布情况进行。
