开关型稳压电源的工作原理开关型稳压电源是一种通过开关元件进行高效能稳压的电源设备。
它采用开关元件（ 通常为晶体管或MOSFET）以高频率开关的方式来调整输出电压，从而实现稳压。
以下是开关型稳压电源的主要工作原理：1.整流：首先，交流电源输入会经过整流电路，将交流电转换为直流电。
这通常使用整流桥等元件实现。
2.滤波：直流电经过整流后可能会包含一些脉动成分，为了去除这些脉动，通常使用滤波电容进行滤波处理，使输出电压更趋于稳定。
3.开关调节：开关型稳压电源的核心是开关调节部分。
这部分包括一个开关元件（通常为晶体管或MOSFET）、一个能够调整开关频率的控制电路和一个输出变压器。
4.开关频率调节：控制电路会根据输出电压的变化情况，调整开关频率。
通过高频率的开关操作，可以更精细地控制输出电压，实现稳压。
5.变压器工作：输出变压器是一个重要的组成部分，通过开关调节，可以改变变压器的工作状态，从而调整输出电压。
通过变压器的变压比例，可以实现输出电压的调节。
6.反馈控制：稳压电源通常采用反馈控制，通过比较输出电压与设定的目标电压，产生一个误差信号。
这个误差信号用于调整开关频率，使输出电压保持稳定。
7.过载和过压保护：开关型稳压电源通常配备有过载和过压保护机制，以防止电源或负载发生故障时损坏设备。
这些保护机制可以通过监测电流和电压进行触发。
8.输出滤波：最后，输出电压还可能通过输出滤波电路进行进一步的滤波，以确保输出信号的纯净性。
开关型稳压电源以其高效能和小体积的特点在电子设备、通信设备、计算机等领域得到广泛应用。
由于采用开关调节的方式，开关型稳压电源相比线性稳压电源能够更有效地调整电压，减少功耗和体积。
开关稳压电源电路原理
开关稳压电源是一种常用的电源供电方式，它通过开关管的开关动作来调节输出电压，从而实现对负载电压的稳定控制。
本文将从原理、工作过程和应用领域三个方面介绍开关稳压电源的相关知识。
一、原理
开关稳压电源的核心组成部分是开关稳压电源芯片和开关管。
芯片是控制开关管开关动作的重要元件，它通过反馈电路感知输出电压，并将感知到的电压信号与设定值进行比较，从而控制开关管的导通与截止。
开关管则负责将输入电源与输出负载连接或断开，实现对输出电压的调节与控制。
二、工作过程
开关稳压电源的工作过程可以分为两个阶段：导通状态和截止状态。
当芯片感知到输出电压低于设定值时，它会控制开关管导通，使得输入电源与输出负载连接，从而提供稳定的输出电压。
当输出电压达到设定值时，芯片会控制开关管截止，切断输入电源与输出负载的连接，以维持输出电压的稳定性。
三、应用领域
开关稳压电源由于其输出电压稳定、效率高和体积小等特点，被广泛应用于各个领域。
在家用电器领域，开关稳压电源常用于电视、音响、电脑等设备的电源供应；在工业控制领域，开关稳压电源常用于PLC、变频器、伺服系统等设备的电源供应；在通信领域，开
关稳压电源常用于无线基站、通信设备等的电源供应。
此外，开关稳压电源还广泛应用于医疗设备、航空航天、军事装备等领域。
总结：
开关稳压电源通过芯片和开关管的协同工作，实现对输出电压的稳定控制。
其工作过程简单明了，应用领域广泛。
在今后的发展中，随着电子技术的不断进步，开关稳压电源将更加高效、稳定和可靠，为各个领域的电子设备提供更好的电源供应。
开关稳压电源的原理分析和应用一、什么是开关稳压电源开关稳压电源是一种能够将输入电压转换为稳定输出电压的电源设备。
它通过采用开关管和电感等元件，通过周期性开关操作，将输入电压进行高效的转换和稳定，提供给需要稳定电压的设备使用。
二、开关稳压电源的原理开关稳压电源的工作原理基于开关电源中的开关管和电感元件。
以下是开关稳压电源的工作原理：1.开关管工作原理：开关稳压电源中通常采用MOS管或IGBT作为开关管。
通过控制开关管的导通和截止状态，实现电流的开关控制。
当开关管导通时，电流从输入端流过，而当开关管截止时，电流被阻断。
2.电感元件工作原理：电感是开关稳压电源中的重要元件之一。
它通过电流在其线圈中建立磁场，当电流改变时，磁场也随之改变。
这种磁场变化会导致产生电动势，实现电压的转换和稳定。
3.控制电路工作原理：开关稳压电源中的控制电路负责对开关管进行精确的开关控制。
它通常由反馈电路和PWM调制器组成。
反馈电路通过对输出电压进行监测，将信息反馈给PWM调制器，从而控制开关管的导通和截止，稳定输出电压。
三、开关稳压电源的应用开关稳压电源由于其高效稳定的特点，被广泛应用于各种领域。
以下是一些开关稳压电源的常见应用：1.电子设备：开关稳压电源被广泛应用于各种电子设备，如计算机、通信设备、音频设备等。
它能够提供稳定的电源供给，保证设备的正常运行。
2.工业自动化：在工业自动化领域，开关稳压电源可用于供应PLC（可编程逻辑控制器）、传感器和执行器等设备。
它能够提供可靠的电源，确保工业系统的正常运行。
3.医疗设备：在医疗设备中，如医疗成像设备、手术仪器等，开关稳压电源可提供高品质、稳定、可靠的电源供应，确保医疗设备的安全运行。
4.军事领域：在军事领域，开关稳压电源可用于供应军事通信、雷达、导航和武器系统等设备。
它能够提供稳定的电源供应，确保军事设备的正常运行。
5.太阳能和风能转换：开关稳压电源可以用于太阳能和风能转换系统中。
开关型稳压电源介绍1、开关型稳压电源的组成开关型稳压电源（简称开关电源）的基本电路一般由线性滤波器、整流滤波器、功率变换器和稳压控制电路组成。
开关电源构成框图如下图所示。
▲开关电源构成框图线性滤波器又称电磁干扰（ＥＭＩ）滤波器、噪声滤波器（ＰＮＦ）、电源滤波器等，它是２０世纪８０年代问世的一种新型器件，防止电网中的干扰脉冲进入整流滤波电路，同时也阻碍本机产生的噪声反馈到公共电网，输出直流高压加到功率变换器进行功率变换，向负载输出符合要求的直流电压。
开关电源控制器一般包括取样、比较放大、基准源和控制调整电路等，当某种原因使输出电压不稳定时，通过开关电源控制器自动调整功率变换器中的功率开关器件的通断时间比或频率，达到自动调节输出电压的目的，使输出电压保持稳定。
功率变换器亦称ＤＣ／ＤＣ变换器，是将直流电压变换成另一种直流电压的变换电路。
通常各种电子、通信设备需要的电源电压不同，利用ＤＣ／ＤＣ变换器，就可以把整流器输出的直流电压变换成电子、通信设备所需要的直流电压。
2、开关电源特点与线性稳压电源相比，开关电源有以下特点：（1）效率高、功耗小开关电源的功率开关管（调整管）工作在开关状态，因此功率开关管的功耗极小，效率在８０％以上。
（2）稳压范围宽线性稳压电源在交流输入电压低于１６０Ｖ时，输出电压就不稳定，而输入交流电压偏高时则效率降低。
而开关电源交流输入电压在１３０～２６０Ｖ范围变化时都能达到很好的稳压效果。
现在三端、多端单片开关电源在８５～２６５Ｖ范围内均能正常工作。
（3）稳定性和可靠性高功耗小使得电子、通信设备内的温升也低，减小了周围元器件的高温损坏率，使设备的热稳定性和可靠性大大提高。
（4）体积小、重量轻开关电源可将电网交流电压直接输入整流，再通过高频变压器获得各种不同的交流电压，省去了笨重的变压器，使电源的重量减轻很多。
开关电源的功率密度（输出功率Ｐ与体积Ｖ之比，单位为Ｗ／ｃｍ３）很大，可达０．３７Ｗ／ｃｍ３，而相控型稳压电源的功率密度只能达到０．０４３Ｗ／ｃｍ３。

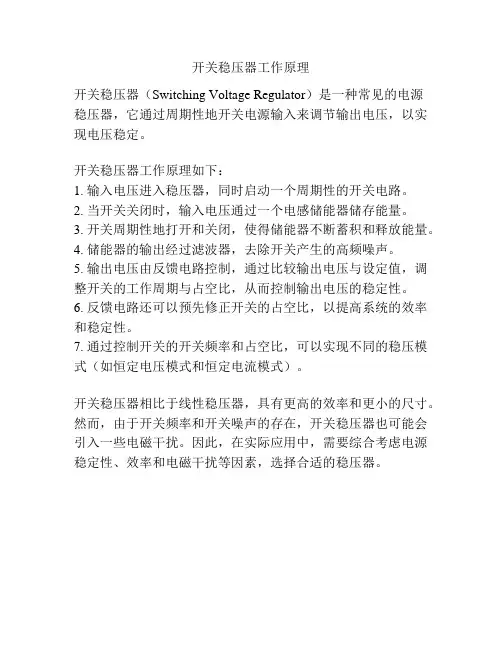

开关稳压器工作原理
开关稳压器（Switching Voltage Regulator）是一种常见的电源
稳压器，它通过周期性地开关电源输入来调节输出电压，以实现电压稳定。
开关稳压器工作原理如下：
1. 输入电压进入稳压器，同时启动一个周期性的开关电路。
2. 当开关关闭时，输入电压通过一个电感储能器储存能量。
3. 开关周期性地打开和关闭，使得储能器不断蓄积和释放能量。
4. 储能器的输出经过滤波器，去除开关产生的高频噪声。
5. 输出电压由反馈电路控制，通过比较输出电压与设定值，调整开关的工作周期与占空比，从而控制输出电压的稳定性。
6. 反馈电路还可以预先修正开关的占空比，以提高系统的效率和稳定性。
7. 通过控制开关的开关频率和占空比，可以实现不同的稳压模式（如恒定电压模式和恒定电流模式）。
开关稳压器相比于线性稳压器，具有更高的效率和更小的尺寸。
然而，由于开关频率和开关噪声的存在，开关稳压器也可能会引入一些电磁干扰。
因此，在实际应用中，需要综合考虑电源稳定性、效率和电磁干扰等因素，选择合适的稳压器。
开关式稳压电源的工作原理开关式稳压电源是一种高效率、小型化、轻便化稳压电源。
它是在电源内部采用开关器件进行开关操作来调节输出电压，具有调节灵敏、稳定性好、噪声低、输出电流大、效率高等优点。
本文将从开关式稳压电源的基本原理、电路组成、工作过程、设计注意事项等方面进行介绍和分析。
一、基本原理开关式稳压电源的基本原理是通过将电源输入的电压转换为高频交流信号，然后通过变压器、电感、电容等元件转换成所需要的电压输出。
其主要由交流输入滤波、变压器、整流滤波、开关稳压器、反馈控制等组成，而其中的开关稳压器起到了很关键的作用。
二、电路组成开关稳压器是实现开关式稳压电源常见的电路设计，主要由集成芯片、开关管、反馈电路、电感、电容等五部分组成。
其中集成芯片控制开关管开关状态和输出电压，开关管主要负责将电源输入的直流电压转换成高频的脉冲电流，通过变压器的转换，输出所需要的电压，由电感和电容负责稳定输出电压和滤波去除高频噪声。
三、工作过程当电源插入后，开关稳压电源的输入端滤掉AC波，剩下纯直流电压。
直流电压被输入到开关稳压电源的开关管电路中，接着开关管被开关串联。
此时开关管内部发生高频振荡，后将电流流入变压器中。
变压器的主要作用是：提高电压、降低电流。
此过程中产生的电感电压，会被输出到开关管中，由反馈电路进行反馈调节，使输出电压始终保持在稳定的范围内。
四、设计注意事项首先是输出电压的范围和稳定性，需求量大，满足其负载电流的需求。
控制器的精度必须高，可以通过选用高精度控制器或者通过反馈控制的方式实现。
其次是开关管的选取，主要要看管子承受电流的能力，以及开关频率快慢等因素，选用必须能稳定工作。
还要注意控制器与开关管之间驱动电路的设计，确保信号精准，以保证开关管的切换快速准确。
综述来说，开关式稳压电源是一种高效率的小型化电源，其核心是开关稳压器的控制。
通过电路组成及工作过程等几个方面进行分析，展现它在电路中的重要作用。
在设计中，需要注意多方面指标的精确计算，从而确定更为合适的电路组合。

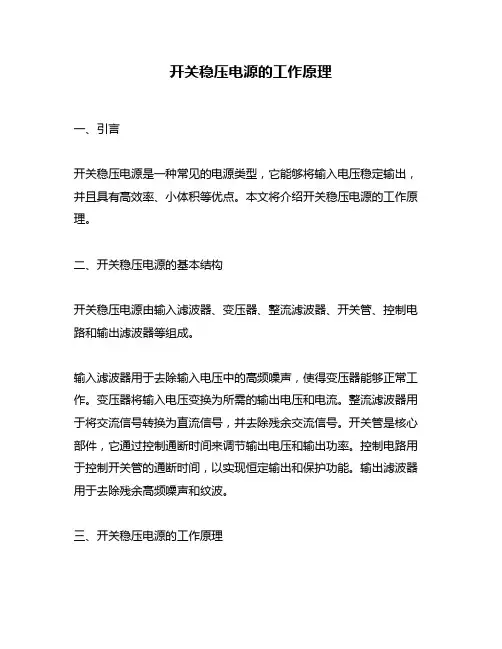

开关稳压电源的工作原理一、引言开关稳压电源是一种常见的电源类型，它能够将输入电压稳定输出，并且具有高效率、小体积等优点。
本文将介绍开关稳压电源的工作原理。
二、开关稳压电源的基本结构开关稳压电源由输入滤波器、变压器、整流滤波器、开关管、控制电路和输出滤波器等组成。
输入滤波器用于去除输入电压中的高频噪声，使得变压器能够正常工作。
变压器将输入电压变换为所需的输出电压和电流。
整流滤波器用于将交流信号转换为直流信号，并去除残余交流信号。
开关管是核心部件，它通过控制通断时间来调节输出电压和输出功率。
控制电路用于控制开关管的通断时间，以实现恒定输出和保护功能。
输出滤波器用于去除残余高频噪声和纹波。
三、开关稳压电源的工作原理1. 输入滤波当输入交流信号进入输入端口时，首先经过一个低通RC滤波器，去除高频噪声和干扰信号。
然后进入变压器。
2. 变压器变压器将输入电压变换为所需的输出电压和电流。
变压器一般采用双绕组结构，包括一个主绕组和一个副绕组。
主绕组与输入端口相连，副绕组与输出端口相连。
当开关管导通时，主绕组中的磁能量会被传递到副绕组中，从而使得输出电压和电流增加。
3. 整流滤波经过变压器的信号是交流信号，需要通过整流滤波器将其转换为直流信号。
整流滤波器一般采用二极管桥式整流电路，将交流信号转换为直流信号，并通过滤波电容去除残余交流信号和纹波。
4. 开关控制开关管是开关稳压电源的核心部件，它通过控制通断时间来调节输出电压和输出功率。
当开关管导通时，变压器中的磁场能量会被传递到输出端口，从而使得输出电压和电流增加；当开关管断开时，则没有磁场能量传递到输出端口，从而使得输出电压和电流减小。
控制开关管的通断时间是开关稳压电源的关键，一般采用PWM（脉冲宽度调制）技术实现。
PWM技术通过改变开关管导通和断开时间的比例来控制输出电压和输出功率。
PWM技术具有精度高、反应速度快等优点。
5. 输出滤波经过开关管控制后的信号仍然存在高频噪声和纹波，需要通过输出滤波器去除。
