可控避雷针使用说明书

便携式野战避雷针安装方法说明书
编辑：万佳防雷薛
技术要求包括：
（1）升降要求：范围2-35m，可电手动控制，有高度标识，可在任意高度停止/自锁工作，展开撤收时间不大于5分钟；
（2）强度要求：在35m高度处，偏轴0.25m悬挂重量5kg物体条件下，支架形变量不大于3°（可存在支撑物，长度可随升降支架变化）；
（3）升降杆顶节在风速12m/s（相当于6级风力）条件下升降杆不受损坏，展开、收拢、作业，且可收拢。

（4）材料要求：除底座外，升降支架主体部分应尽量选择低介电常数的非金属材料；
（5）贮存与移动要求：升降支架底座可折叠，底部带万向轮且万向轮可固定，适应固定地域及简易硬化场地条件下移动、作业；
郑州万佳防雷有限公司
技术部：薛红。

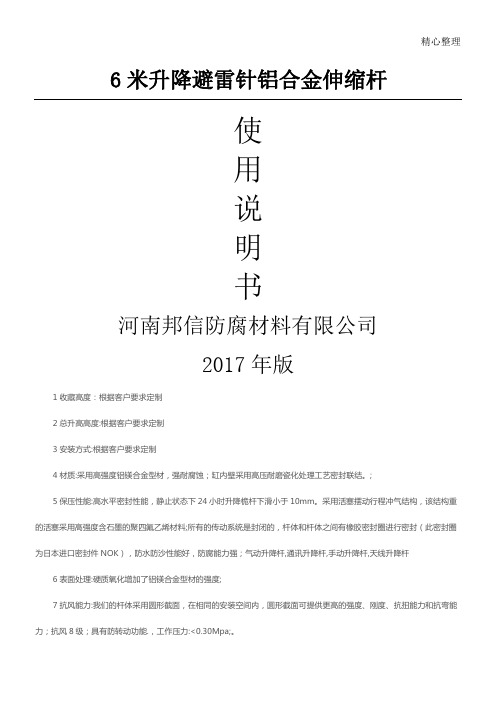

升降避雷针安装使用说明书使用之前须详细阅读本说明书！郑州万佳防雷有限公司发布人：杨丽升降避雷针一、升降避雷针的适用范围作为各种设备如帐篷、变电站、加油站、空旷场地、建筑物、人员的防雷接闪，也适用各种特种车辆的防雷配备使用。

二、升降避雷针的使用环境工作以及储存温度±55℃，平坦坚实地面最大抗风8-10级（安装基础牢固和拉线状态），5000米以下海拔。

三、结构特征及工作原理3.1 结构紧凑，由手动/电动升降杆、提前放电避雷针、户外支撑架、手摇把、拉线组成，木箱包装，杆体用高强度铝镁合金。

3.2 采用“倍伸机构”，即各节活动杆同时升降，速度快，升起后可见钢丝绳外露，可在任意高度位置自锁，不下滑。

升降避雷针装箱清单四、对升降避雷针架设要求4.1 升降避雷针必须安装在平坦、坚硬的的基础上，保证承重后不下沉，不倾斜。

4.2 手动便携式避雷针的装载不允许超过规定重量，装载要作用在杆体轴线上，禁止远离轴线的不对称负载致使手动便携式避雷针倾斜、弯曲。

4.3 升降避雷针升起之前必须用拉线固定在垂直位置，允许倾斜不大于0.5°。

4.4 风速超过14m/S时，架设或升降必须有拉线。

4.5升降避雷针只能垂直使用，严禁放倒水平升降！严禁倾斜升降！严禁倒立倒置升降！严禁抽拉或旋转每节管体！严禁抽拉或旋转每节管体！如果在升降过程中出现卡顿、弯曲等情况禁止蛮力，卡顿应查找出原因后再升降，出现弯曲不垂直的情况时、应用拉线调整至垂直后升降，或升降联系厂家沟通处理。

4.6升降前检查：如果顶部有固定锁扣，必须先松开再进行操作。

每节钢丝绳是否在涡轮槽中，如果不在，禁止操作，避免钢丝绳脱离涡轮槽导致断裂。

五、升降避雷针地面架设、升起与拉线5.1 选择好平整开阔场地，周边能满足拉线钉地钉要求，安装场地半径须大于或等于避雷针高度。

5.2 从包装箱取出升降杆，将避雷针安装在升降杆顶部，垂直立于地面，若是选购配备三脚架打开三脚架固定（10米以下平式三脚架、10米以上立式三脚架），安装于土地地面并且无购配三脚架的可挖深坑，将升降杆底部法兰埋入20cm并将地钉砸入法兰孔内固定，此为第一次固定。

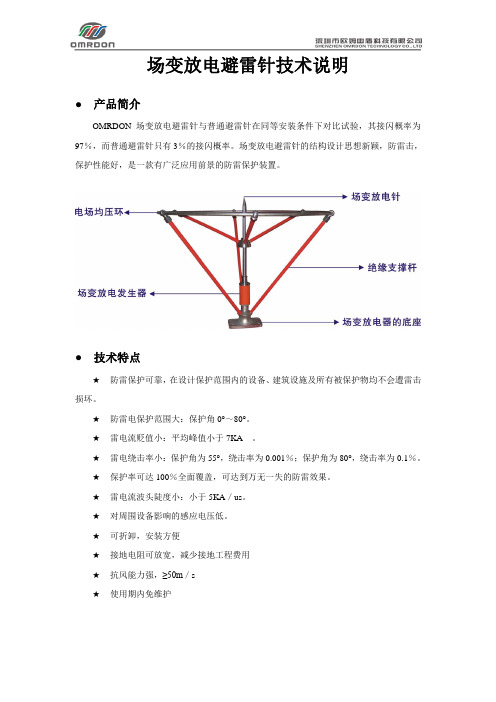

场变放电避雷针技术说明●产品简介OMRDON 场变放电避雷针与普通避雷针在同等安装条件下对比试验，其接闪概率为97％，而普通避雷针只有3％的接闪概率。

场变放电避雷针的结构设计思想新颖，防雷击，保护性能好，是一款有广泛应用前景的防雷保护装置。

●技术特点★防雷保护可靠，在设计保护范围内的设备、建筑设施及所有被保护物均不会遭雷击损坏。

★防雷电保护范围大：保护角0°～80°。

★雷电流贬值小：平均峰值小于7KA。

★雷电绕击率小：保护角为55°，绕击率为0.001％；保护角为80°，绕击率为0.1％。

★保护率可达100％全面覆盖，可达到万无一失的防雷效果。

★雷电流波头陡度小：小于5KA／us。

★对周围设备影响的感应电压低。

★可折卸，安装方便★接地电阻可放宽，减少接地工程费用★抗风能力强，≥50m／s★使用期内免维护不同电压等级输电线路的耐雷水平表1 额定电压，单位kv 35 60 110 154 220 330 500 线路耐雷水平Io，单位kA 20-30 30-60 40-85 90 80-120 140 150●适用范围★石油、化工系统加油站、油库、大型煤气站、大型化学品仓库、化工厂、输油码头等★通讯系统电信基站、天线塔、微波中继站、广播电视发射塔站等★军事系统弹药仓库、军事通讯站／点、移动军事设施★电力系统高压变电站、输电线路等★其它系统航空机场、大型建筑、煤矿、以及其它需要防雷的设施等●保护原理雷云对地面物体放电不外乎以下两种方式：上行雷闪和下行雷闪。

一般来说，下行雷闪时，先导自上而下发展，主放电过程发生在地面（或地面物体）附近，所以电荷供应充分，放电过程来得迅速，造成雷电流幅值大（平均值为30—44kA），陡度高（24—40kA/μs）；上行雷闪，一般没有自上而下的主放电，它的放电电流由不断向上发展的先导过程产生，即使有主放电因雷云向主放电通道供应电荷困难，所以放电电流幅值小（平均小于7kA），且陡度低（小于5kA/μs）。

`可控放电避雷针安装规范国网武汉高压研究院武汉华瑞防雷科技股份有限公司2007年6月1.可控放电避雷针本体安装步骤（1）检查部件是否齐全包括:主针、动态环、斜支撑杆（X1、X2型为4根，X3型为3根）、4个水平拉杆（X1、X2型为4根，X3型为3根）。

（2）可控放电避雷针组装（以X1、X2型为例）a)垂直放置主针,先将底座4个固定斜支撑杆的螺杆旋紧,再分别将4根斜支撑杆对称旋入底座的螺杆上.每根斜支撑杆先旋入底座的螺杆螺纹2圈左右,能够稳定不倒为宜.b)分别将4个水平拉杆球头部件套装入4个斜支撑杆中(注意球头部件套装的方向并检查水平拉杆与球头部件的螺杆结构旋入到位).c)上动态环时,先将动态环上的4个球头部件摆放在斜支撑杆上对应位置,将动态环水平放在斜支撑杆上,以对称的方式分别将4个斜支撑杆各旋入螺2—3圈(注意此时斜支撑杆上下螺纹同时旋进).d)将4个水平拉杆以对称的方式装入主针上的十字法兰.e)以对称的方式,用扳手以顺时针方向旋紧4根斜支撑杆,将斜支撑旋紧固定.f)以对称方式,用扳手以顺时针方向旋紧水平拉杆,再紧固螺母.水平拉杆旋入十字法兰螺纹内1.5—2cm为宜.g)紧固所有螺母.包括斜支撑杆及水平拉杆上各部位的螺母(注意动态环球头与水平拉杆处的连接螺母要向动态环球头方向紧固不能留缝隙).h)用平口螺丝刀紧固所有的固定螺栓及主针十字法兰上的上,下定位环.i)组装完毕要保证主针垂直时,动态环水平平整.组装所需工具:14mm,24mm叉子扳手:4—5mm平口螺丝刀.图1可控放电避雷针结构示意图图2可控放电避雷针实物图2.升高支架的选择与雷电计数器的安装从附件（可控放电避雷针保护范围的计算）图6、图7可以看出，可控放电避雷针的保护范围与其在杆塔的安装高度有关。

可控放电避雷针用于输电线路防雷时，升高架高度的选择应参照附件的计算方法来选取，一般情况下升高架的高度取为2～3米。

图3、图4为可控放电避雷针升高支架示意图。

避雷针的包装箱和说明书避雷针的包装箱是按防雷针的种类分类定制的。

这类防雷针有针两种规格。

其中针是单线制作而成。

1.防雷针型号在一般的情况下，防雷针主要由防雷针和避雷线组成。

如果防雷针的规格不相同，那就会出现生产厂家在生产时没有对防雷针进行分类和编号，这样很容易导致防雷针被错用。

而在不同的产品上则有对应的防雷针型号。

例如：单针防雷针的名称是MFB1.MFB2 (数字表示单位: mm)。

一般情况下它就是一根防雷针。

其主要用于计算机网络和通系统中对各种电力设备进行防雷保护和监测工作。

2.防雷针数量防雷针的数量由防雷针的直径决定，一般防雷针的直径为5 mm。

其中单针针眼直径为4 mm、双针针眼直径为3 mm;防雷针的直径为10 mm至30 mm。

3.防雷针材质单针防雷针主要由铜线和钢线制作而成，防雷针的外观主要由钢线和铜线组成。

在包装箱的底部印有防雷针的名称、规格型号、数量、安装方法、防雷作用、电涌保护器厂家地址、、以及防雷针型号等资料。

在包装箱里放入防雷针的线槽部分、防雷针及接地体上、接地体连接件和绝缘件。

并用胶带封好。

4.防雷要求在电气设备安装前，必须在每个独立电源点上安装防雷装置，其中，避雷针是防雷装置中的主要部件，它主要起保护电气设备免受雷电伤害和防止雷电侵入设备的作用。

因此，一个防雷装置的好坏对电气设备安全运行有着重要关系，它应与电气设备的正常运行紧密相连。

为确保电气设备在使用过程中不受雷击的损害及防止发生设备短路、过电压等事故，需要对电气设备进行定期的防雷保护。

5.包装说明避雷针包装箱的最外层是用尼龙网布覆盖的。

这样，可以防止运输过程中的碰撞、划伤、挤压等造成避雷针损坏不能使用。

包装箱的内衬部分采用厚度为2 mm的聚氯乙烯管。

内衬由铝箔、防雨布和聚乙烯胶片构成。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

避雷器说明书一、产品概述避雷器是一种用于保护电力设备和电气设备的重要装置。

它可以有效地避免因雷电等电气突击而引起的设备损坏或人身伤害。

本说明书将详细介绍避雷器的结构、工作原理、安装要求和维护保养等内容，为用户提供全面的使用指南。

二、结构组成1. 外壳：避雷器外壳采用高强度、耐腐蚀的材料制成，在遭受雷电冲击时能够有效地保护内部结构。

2. 电极：避雷器的电极由高导电性材料制成，能够迅速将雷电冲击的电流引至地下，防止电流通过设备及导线进入电气设备内部。

3. 引线：避雷器引线采用特殊材料制成，具有较高的绝缘性能和电导率。

4. 接地装置：避雷器的接地装置是确保它能有效地将电流引至地下的重要组成部分。

请用户根据安装说明正确安装接地装置，确保其接地电阻符合标准要求。

三、工作原理当雷电冲击避雷器时，其电极将迅速产生放电现象，将大部分电流引至地下。

避雷器的外壳和引线能够有效地阻挡残余电流进一步穿过设备，从而起到保护作用。

四、安装要求1. 安装位置：避雷器应安装在电源输入端，确保其离电气设备的正负极距离适当，一般建议距离设备1米左右。

2. 接地：安装避雷器时，务必正确连接接地装置，确保接地电阻符合标准要求。

3. 防护：在避雷器附近应设置有效的防护装置，防止避雷器受到物理损坏。

五、维护保养1. 定期检查：用户应定期检查避雷器的外观和接地系统，确保其完好无损。

2. 清洁保养：避雷器表面应保持清洁，避免积尘和污垢影响其工作效果。

3. 更换周期：根据实际使用情况和制造商的建议，定期更换避雷器，以确保其性能始终处于良好状态。

六、注意事项1. DIY禁止：用户不得自行拆解或修复避雷器。

2. 过载保护：使用过程中，应根据设备的额定电流和额定电压选择合适的避雷器。

3. 温度限制：避雷器的工作温度应在指定范围内，避免过高温度影响其性能。

4. 存储条件：避雷器在长时间不使用时，应存放在干燥、通风的环境中，避免受潮。

七、常见问题解答1. 避雷器损坏怎么办？如果避雷器损坏，请立即停止使用，并联系售后服务人员进行维修或更换。

野外训练可移动避雷针，驻训防雷设备，拉练防雷针说明书编辑：郑州万佳防雷有限公司升降避雷针的内置式设计这种内置式升降杆要求当天线升起后,钢丝绳不裸露在外。

这就要求设计时,在杆与杆之间有限的空间内合理安排钢丝绳的缠绕方式。

首先,升降杆的管材截面采用正方形截面。

这是因为(1)杆内壁要安装滑轮,需要大的安装平面,若选用圆管,它的内壁不好安装滑轮;(2)相同壁厚和截面积的管子,方形比圆形的抗弯截面系数大。

第二,天线升降杆的钢丝绳与杆件之间的缠绕形式如前面的结构简图(图1)所示。

主动钢丝绳的安装平面在杆2的中间平面内,从动钢丝绳的安装平面在杆3的中间平面内,且与主动钢丝绳安装平面垂直。

这种形式可以避免两根钢丝绳在同一平面内相互交叉碰闯。

第三,滑轮安装关键在于减小摩擦。

前面的原理受力计算过程忽略了摩擦力,但钢丝绳在滑轮上滚动时产生的摩擦力是实际存在的,而且如果设计考虑不周,摩擦力将很大,直接影响能否提起各级杆以及钢丝绳的粗细。

因此在设计时滑轮内安装滚动轴承。

一、升降避雷针制造步骤与要求◆步骤：①根据图纸要求在土建进行升降避雷针基础施工时,预埋好地脚螺栓等。

②按设计要求的材料所需的长度分上、中、下三节进行下料。

如果升降避雷针的针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直焊好。

◆要求：①所有升降避雷针的金属部件必须镀锌，操作时注意保护镀锌层。

②采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm③升降避雷针应垂直安装牢固。

垂直度允许偏差为3/1000。

④焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：⑤扁钢为其宽度的2倍(且至少3个棱边焊接)。

⑥圆钢为其直径的6倍。

⑦圆钢与扁钢连接时，其长度为圆钢直径的6倍。

※升降避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：a.独立升降避雷针一般采用直径为19mm镀锌圆钢。

b.屋面上的升降避雷针采用直径25mm镀锌钢管。
