避雷器说明书修订稿

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器。

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型五、安装安装时参照相应避雷器的安装示意图。

避雷器说明书中文名：避雷器外文名：Surgearrester材质：氧化锌作用：释放过电压能量1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。

本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。

注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。

注2：避雷器有时也称为过电压保护器，过电压限制器（surgedivider）。

2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。

一、避雷器定义避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

中文名：避雷器外文名：Arrester别称：无应用学科：信息通信特点：高瞬态、过电压、电器、雷电防护二、避雷器适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

三、避雷器特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压四、避雷器分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。

避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。

每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。

4.1、管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。

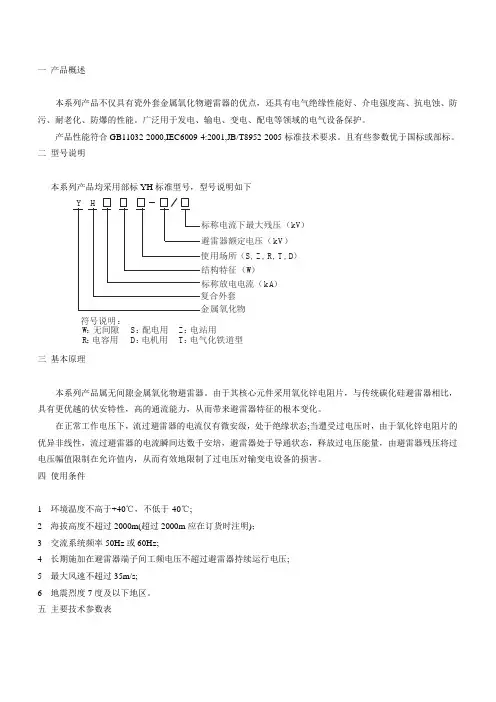

一 产品概述本系列产品不仅具有瓷外套金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗电蚀、防污、耐老化、防爆的性能。

广泛用于发电、输电、变电、配电等领域的电气设备保护。

产品性能符合GB11032-2000,IEC6009-4:2001,JB/T8952-2005标准技术要求。

且有些参数优于国标或部标。

二 型号说明本系列产品均采用部标YH 标准型号，型号说明如下Y H标称电流下最大残压（kV ）避雷器额定电压（kV ）使用场所（S,Z ,R,T ,D ）结构特征（W ）标称放电电流（k A ）复合外套金属氧化物符号说明：无间隙配电用电站用电容用R：电机用电气化铁道型T：D ：W：Z：S：三 基本原理本系列产品属无间隙金属氧化物避雷器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，具有更优越的伏安特性，高的通流能力，从而带来避雷器特征的根本变化。

在正常工作电压下，流过避雷器的电流仅有微安级，处于绝缘状态;当遭受过电压时，由于氧化锌电阻片的优异非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，由避雷器残压将过电压幅值限制在允许值内，从而有效地限制了过电压对输变电设备的损害。

四 使用条件1 环境温度不高于+40℃，不低于-40℃;2 海拔高度不超过2000m(超过2000m 应在订货时注明)；3 交流系统频率50Hz 或60Hz;4 长期施加在避雷器端子间工频电压不超过避雷器持续运行电压;5 最大风速不超过35m/s;6 地震烈度7度及以下地区。

五 主要技术参数表详见技术参数表1(见附录-表1)注：*号为电机的额定电压。

六避雷器外形及安装尺寸（见表2）七用户须知1 用户应根据被保护对象和地区，正确选择避雷器类型。

有特殊要求时，应与我公司协商。

2 避雷器在运输、贮存、开箱和安装时，应注意不要有尖锐物刺伤硅胶表面，安装使用前，应放在清洁、干燥房间内，不要受到腐蚀性气体或液体浸蚀。

一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型1.11、变压器、电抗器中性点型1.12、电气化铁道型安装时参照相应避雷器的安装示意图。

避雷器说明书(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、用途交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）二、使用条件1.适用户内、户外2.环境温度（-40℃～+48℃）3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率（48-62）Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运行。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。

本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。

四、型号说明1.1、型号含义HY□ W □□—□ /□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容，X线路型）││└───────无间隙│└─────────标称放电电流（kA）└──────────复合绝缘金属氧化物避雷器Y □ W □□—□ /□││││││└─标称电流下残压（kV）│││││└───避雷器额定电压（kV）││││└─────设计序号，不表明产品的先进程度│││└──────使用场所（S－配电型；Z－电站型；T－电气化铁道；│││R－保护电容）││└───────无间隙│└─────────标称放电电流（kA）└──────────金属氧化物避雷器1.2、0.22～0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3～10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型 / 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型1.11、变压器、电抗器中性点型1.12、电气化铁道型安装时参照相应避雷器的安装示意图。

无间隙金属氧化物避雷器说明书一、产品概述无间隙金属氧化物避雷器是一种用于保护电力系统设备免受雷击影响的重要装置。

它采用金属氧化物电阻材料制成，具有快速响应、高能力吸收和长寿命等优点。

二、产品结构无间隙金属氧化物避雷器由外壳、中心引线、金属氧化物电阻体和压盖等主要部件组成。

外壳采用高强度绝缘材料制成，能够有效地隔离外界环境。

中心引线连接避雷器与电力系统设备，起到引导雷电电流的作用。

金属氧化物电阻体是避雷器的核心部分，能够在雷电冲击下迅速吸收电能，并将其导向地面。

压盖用于固定金属氧化物电阻体和保护避雷器内部结构。

三、产品特点1. 快速响应：无间隙金属氧化物避雷器能够在微秒级别内响应雷电冲击，快速导向雷电电流，避免电力系统设备受到损害。

2. 高能力吸收：金属氧化物电阻体具有高能量吸收能力，能够有效地吸收雷电冲击产生的能量，保护电力系统设备免受损害。

3. 长寿命：无间隙金属氧化物避雷器采用优质材料制成，具有良好的耐久性和稳定性，能够长时间稳定工作。

4. 安全可靠：避雷器内部采用多重保护措施，能够有效地防止火灾和爆炸等安全事故发生。

四、产品安装与使用1. 安装位置：无间隙金属氧化物避雷器应安装在电力系统设备的进线侧，以确保能够及时吸收雷电冲击。

2. 安装要求：安装时应保持避雷器与设备之间的连接导线短而粗，以减小电流通过的电阻，提高避雷器的响应能力。

3. 使用注意事项：使用过程中应定期检查避雷器的运行状态，如发现异常应及时更换。

同时，避雷器应避免受到过大的机械冲击，以免影响其正常工作。

五、产品维护与检修1. 维护要求：无间隙金属氧化物避雷器无需常规维护，但应定期进行检查，确保其外壳完好无损，内部结构正常。

2. 检修方法：如遇到避雷器损坏或失效，应及时更换。

更换时应按照相关规定进行操作，并确保新避雷器符合要求。

3. 检修周期：无间隙金属氧化物避雷器一般建议每年进行一次检修，以确保其正常工作状态。

六、产品注意事项1. 请勿在避雷器表面涂抹任何物质，以免影响其正常工作。

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。

•阅读本使用说明书后，请将妥善保存。

ETA..目录1．前言 (4)2．安全注意事项 (4)3．概要 (9)4．检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4．3．1 准备 (10)4．3．2 安装时的注意事项 (10)4．3．3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5．维护 (11)5．1 日常维护 (11)5．2 特别维护 (11)5．3 测试 (11)此页留空白1．前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。

在进行维护之前，请务必阅读本说明书，以便正确使用该设备。

应将本说明书存放在该设备附近，以便随时参阅。

2．安全注意事项本说明书中及设备上的标记、说明，对管理、操作、维护及检查均十分重要。

避免设备受到损伤或损坏，同时要正确操作该设备。

在阅读本说明书之前，要完全理解下列标记和简短说明，并建议您查阅相关设备和部件的使用说明书。

应用本设备用于变压器或电抗器，不可将其作为其它用途。

保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。

仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的（*）有资格的人员编写的。

为了操作、维护和检查该设备，必须阅读和理解本使用说明书和其他有关装置和部件的说明书，工作人员必须遵从电气总工程师的指示。

（*）指定人员是指充分理解本使用说明书内容的电气工程师。

警示标牌（1）为确保安全，必须阅读并理解所有警示标牌。

（2）必须将警示标牌张贴在容易看见的地方，切勿将其弄脏、撕下或遮盖。

3．概要本说明书适用于东芝生产的金属氧化锌避雷器。

这些避雷器具有下列特点：1）对过电压的迅速反应2）高能量分散能力3）操作安全4）小型轻量4．检查和安装当避雷器被运至现场后，应以下列方法进行检查、存放或安装。

避雷器说明书一、产品概述避雷器是一种用于保护电力设备和电气设备的重要装置。

它可以有效地避免因雷电等电气突击而引起的设备损坏或人身伤害。

本说明书将详细介绍避雷器的结构、工作原理、安装要求和维护保养等内容，为用户提供全面的使用指南。

二、结构组成1. 外壳：避雷器外壳采用高强度、耐腐蚀的材料制成，在遭受雷电冲击时能够有效地保护内部结构。

2. 电极：避雷器的电极由高导电性材料制成，能够迅速将雷电冲击的电流引至地下，防止电流通过设备及导线进入电气设备内部。

3. 引线：避雷器引线采用特殊材料制成，具有较高的绝缘性能和电导率。

4. 接地装置：避雷器的接地装置是确保它能有效地将电流引至地下的重要组成部分。

请用户根据安装说明正确安装接地装置，确保其接地电阻符合标准要求。

三、工作原理当雷电冲击避雷器时，其电极将迅速产生放电现象，将大部分电流引至地下。

避雷器的外壳和引线能够有效地阻挡残余电流进一步穿过设备，从而起到保护作用。

四、安装要求1. 安装位置：避雷器应安装在电源输入端，确保其离电气设备的正负极距离适当，一般建议距离设备1米左右。

2. 接地：安装避雷器时，务必正确连接接地装置，确保接地电阻符合标准要求。

3. 防护：在避雷器附近应设置有效的防护装置，防止避雷器受到物理损坏。

五、维护保养1. 定期检查：用户应定期检查避雷器的外观和接地系统，确保其完好无损。

2. 清洁保养：避雷器表面应保持清洁，避免积尘和污垢影响其工作效果。

3. 更换周期：根据实际使用情况和制造商的建议，定期更换避雷器，以确保其性能始终处于良好状态。

六、注意事项1. DIY禁止：用户不得自行拆解或修复避雷器。

2. 过载保护：使用过程中，应根据设备的额定电流和额定电压选择合适的避雷器。

3. 温度限制：避雷器的工作温度应在指定范围内，避免过高温度影响其性能。

4. 存储条件：避雷器在长时间不使用时，应存放在干燥、通风的环境中，避免受潮。

七、常见问题解答1. 避雷器损坏怎么办？如果避雷器损坏，请立即停止使用，并联系售后服务人员进行维修或更换。

金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、使用条件a)适用于户内、外；b)环境温度-40℃~+40℃；c)海拔高度不超过3000m（瓷套式不超过1000m）；d)电源频率不小于48Hz、不超过62 Hz；e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f)地震烈度8度及以下地区；g)最大风速不超过35m/s。

三、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性：W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，缩小相间距离，爬电距离大。

）防污等级：3－表示Ⅲ级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

五、金属氧化物避雷器用途及主要参数1．配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。

配电型无间隙金属氧化物避雷器2．电站型是用于保护发电厂、变电站中交流电气设备免受大气过电压和操作过电压的损坏。

系列避雷器
一、用途特点
本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。

二、型号说明
三、工作原理
氧化锌避雷器是目前国际最先进的过电压保护器。

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。

当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

四、使用条件
1.环境温度：不低于－40℃，不高于＋60℃。

2.海拔高度不超过3000m，超出3000m可根据实际情况特制。

3.电网频率：48～52Hz（50Hz系统）、58～62Hz（60Hz系统）。

4.长期加在避雷器上的电压不能超过其额定电压。

5.安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃，如有，在定货
时要注明。

5KA无间隙避雷器：
五、
主要产品选型表。

27.5kV电气化铁路用交流无间隙金属氧化物避雷器使用说明书一、用途27.5kV交流无间隙金属氧化物避雷器（以下简称避雷器），用于牵引变电所、分区所、AT所、接触网等，使相关电气设备免受雷电过电压和操作过电压损害的保护电器。

产品执行标准：GB 11032-2010《交流无间隙金属氧化物避雷器》。

二、使用条件1. 适用于户内或户外；2. 环境温度（－40～＋40）o C ；3. 太阳光最大辐射强度为1.1kW/m2;4. 海拔高度不超过2000m ；5. 电源频率(48～62) Hz ；6. 地震烈度8度及以下地区；7. 最大风速不超过35m/s；8. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压。

三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装，密封于高压绝缘瓷套内，无任何放电间隙。

该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排出气体。

避雷器由1个元件、1个底座组成。

在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气-1-图1设备上的电压限制在规定值，以保证电气设备的安全运行。

本避雷器具有陡波响应特性好，冲击电流耐受能力大、残压低、动作可靠、无工频续流、防爆性好、维护简便等特点。

四、型号说明例Y5W T—42/120标称放电电流下的最大残压值(kV)避雷器的额定电压(kV)电气化铁路用无间隙标称放电电流(kA)金属氧化物避雷器您所购型号产品的性能参数见产品合格证。

五、验收、安装1、验收：(1) 产品到达用户现场或库房后，先检查包装箱唛头上产品型号、数量是否正确；安装产品前，打开包装箱、配件箱，检查随机文件(使用说明书、装箱单、合格证)是否齐全。

(2) 按装箱单逐项检查配件是否齐全，配件、紧固件收集后集中放置。

(3) 检查产品外表面是否有运输造成的裂纹或其他缺陷。

三、外形及安装尺寸 见图1、2和表二。

二、使用安装条件1、使用地区的海拔高度不超过1000m；2、环境温度不高于40,不低于-40；3、户内和户外，户外风速不超过35m/s；4、地震烈度7度及以下地区；5、连续施加在避雷器上的工频电压不超过避雷器的持续运行电压；6、没有严重污秽或腐蚀金属、绝缘件的气体的地区；7、没有剧烈震动和冲击的场所。

主要技术数据：见表1 ℃℃一、用途：H·Y1.5W 配电和电站用金属氧化物避雷器（以下简称避雷器）是适用于保护交流电力系统中输变电设备的大气过压保护，以及限制真空断路器在切、合电容器组、电炉变压器及电动机时而产生的操作过电压等。

本产品选用具有优良非线性特性的金属氧化物电阻片（氧化锌阀片）组成，无需串联间隙，且电气性能稳定，吸收过电压能量大，运行安全可靠。

（技术参数见表一） 标称放电电流下的残压值（kV）额定电压（kV）S表示配电、Z电站、D电机型、R电容型无间隙标称放电电流（kA）金属氧化物（氧化锌）避雷器Y 1.5 W型号说明：图1 图2附注：原FYS-0.22改为Y1.5W-0.28/1.3 原FYS-0.38改为Y1.5W-0.5/2.6外形和安装尺寸产品的外形尺寸见下表。

对系统用产品，若用瓷套底座，则可提供过渡法兰盘及配件。

过渡法兰盘的安装尺寸见下表。

产品类别产品型号系统标称电压(KV)外形尺寸 安装尺寸 H (mm)h (mm)φ(mm)参照顶端(mm)底端(mm)低压低压Y1.5WS-0.28/1.3Y1.5WS-0.5/2.6YH1.5WS-0.5/2.6YH1.5WS-0.5/2.60.22 100 43 68 图1 M6 M60.38 100 43 68 图1 M6 M60.22 90 40 65 图2 M6 M60.38 90 40 65 图2 M6 M6表二直流1mA 参考电压（KV）(不少于）2ms方波通流容量（KV）8/20残压kV 峰值(不大于）操作冲击残压（KV）4/10大电流耐受4/10kA （二次）1.3 0.6 75 252.6 1.20 75 252.61.2075251.3 0.6 75 25 表一系统额定电压（K V） 避雷器额定电压（KV） 持续运行电压（KV）型号 序号1234四、主要规格及技术参数Y1.5W-0.28/1.3Y1.5W-0.5/2.6YH1.5W-0.28/1.3YH1.5W-0.5/2.60.22 0.28 0.24 0.38 0.5 0.42 0.380.50.420.22 0.28 0.24 五、使用和维护1、在安装时若发现轻微摇动，听到避雷器内部有碰击响声,请在清洁场所打开下部盖板,转动壳体,调整至无碰击声，再按原样封装牢固。

精品HY5WZ-51/134高压避雷器变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。
