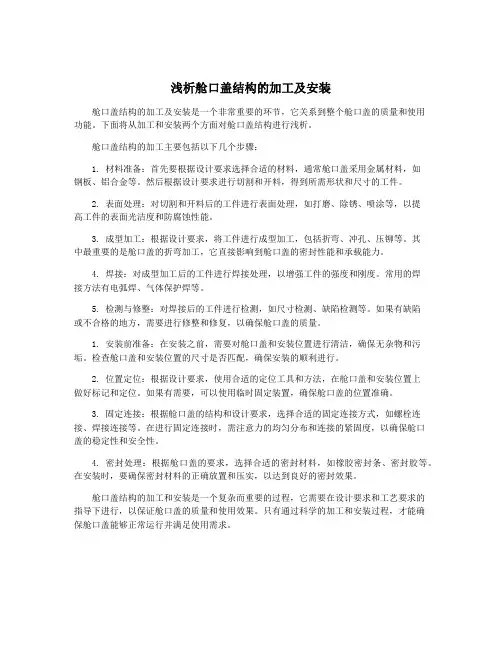

浅析舱口盖结构的加工及安装舱口盖结构的加工及安装是一个非常重要的环节，它关系到整个舱口盖的质量和使用功能。
下面将从加工和安装两个方面对舱口盖结构进行浅析。
舱口盖结构的加工主要包括以下几个步骤：1. 材料准备：首先要根据设计要求选择合适的材料，通常舱口盖采用金属材料，如钢板、铝合金等。
然后根据设计要求进行切割和开料，得到所需形状和尺寸的工件。
2. 表面处理：对切割和开料后的工件进行表面处理，如打磨、除锈、喷涂等，以提高工件的表面光洁度和防腐蚀性能。
3. 成型加工：根据设计要求，将工件进行成型加工，包括折弯、冲孔、压铆等。
其中最重要的是舱口盖的折弯加工，它直接影响到舱口盖的密封性能和承载能力。
4. 焊接：对成型加工后的工件进行焊接处理，以增强工件的强度和刚度。
常用的焊接方法有电弧焊、气体保护焊等。
5. 检测与修整：对焊接后的工件进行检测，如尺寸检测、缺陷检测等。
如果有缺陷或不合格的地方，需要进行修整和修复，以确保舱口盖的质量。
1. 安装前准备：在安装之前，需要对舱口盖和安装位置进行清洁，确保无杂物和污垢。
检查舱口盖和安装位置的尺寸是否匹配，确保安装的顺利进行。
2. 位置定位：根据设计要求，使用合适的定位工具和方法，在舱口盖和安装位置上做好标记和定位。
如果有需要，可以使用临时固定装置，确保舱口盖的位置准确。
3. 固定连接：根据舱口盖的结构和设计要求，选择合适的固定连接方式，如螺栓连接、焊接连接等。
在进行固定连接时，需注意力的均匀分布和连接的紧固度，以确保舱口盖的稳定性和安全性。
4. 密封处理：根据舱口盖的要求，选择合适的密封材料，如橡胶密封条、密封胶等。
在安装时，要确保密封材料的正确放置和压实，以达到良好的密封效果。
舱口盖结构的加工和安装是一个复杂而重要的过程，它需要在设计要求和工艺要求的指导下进行，以保证舱口盖的质量和使用效果。
只有通过科学的加工和安装过程，才能确保舱口盖能够正常运行并满足使用需求。
舱口盖建造工艺1、概述本船舱盖为钢质风雨密、液压启闭式舱口盖。
全船共设三个货舱。
每个货舱由四块舱盖板组成，以两块一组收藏方式向艏、艉两端折叠收藏。
四个货舱的舱盖尺寸相同。
各舱舱盖均由液压油缸驱动，通过中间铰链、行走滚轮、导板等要紧部件来完成舱口盖的开启和关闭工作。
舱口盖与货舱围栏之间设有支承块、横向限位装置、横向限位器、纵向定位装置、快速压紧器、橡胶密封装置、橡皮压紧条。
同时配有舱盖折叠收藏的收藏钩装置及撬棍。
舱口盖施工及检验程序：放样→下料→拼板自动焊→纵、横梁预制→盖板顶板上胎架定位→构架划线→装配结构→焊接→脱胎→翻身补焊及整体火工矫正→上拼装胎架进行组合拼装→附件定位→焊接→翻身补焊→折叠试验→除锈油漆→压入密封橡皮→吊运上船。
舱盖实船定位→定位安装导轨、压紧器、支撑块等舱盖附件→液压系统、管路、油缸安装→液压开舱→定位安装收藏购、限位器、橡皮压紧条等舱盖附件→附件烧焊→液压系统调试→舱盖启闭试验→舱盖水密试验→交货。
2、舱盖板制造2.1通则2.1.1本船舱盖板制造质量标准应符合CB/T 4000-2005(中国造船质量标准)的要求，除此还应符合图纸的要求。
2.1.2舱盖所用的钢板及型钢材料均应满足船用钢材要求，并具有合格证书。
施工过程中，对专门钢材应进行及时标注与跟踪治理。
2.1.3本舱盖所有零件，均应放样确定其正确尺寸，经检查合格后方可投入加工制造。
结构和线型零件必须经专职检验。
2.1.4 本舱盖的组合部件实行无余量组合装配，装配前后均须专职检验。
2.1.5 本舱盖实行以舱为单位进行整体反造，而后分离成单块盖板。
2.1.6 为操纵焊接变形，确保纵横间距和舱盖的几何尺寸，放样时，横梁之间每档加放1.0mm、纵桁之间每档加放2.0mm的焊接收缩量。
下料及构件划线装配时作相应处理。
另外还必须实施CO2气体爱护焊及横梁反变形（加放20mm）等措施进行综合操纵。
舱盖顶板四周留有修割余量15mm，在总装胎架上一次性划线并割除，以减少偏差。
舱口盖工艺流程舱口盖可是船舶上超级重要的部分呢，那它的工艺流程可有点小复杂，但也很有趣哦。
一、舱口盖的前期准备。
要说这舱口盖，在开始制作之前呀，得先有个好的设计图。
这设计图就像是厨师做菜的菜谱一样重要。
设计师们得根据船舶的类型、用途还有各种需求，精心地设计出舱口盖的大小、形状、结构这些重要的东西。
而且呢，还要考虑到它的强度，毕竟舱口盖要经受住好多考验呢，像海浪的冲击、货物的压力之类的。
材料的选择也不能马虎呀。
就像咱们挑衣服，要选适合自己的。
对于舱口盖来说，一般会选择强度高、耐腐蚀的钢材。
这些钢材得是质量杠杠的，要经过严格的检验，就像选美比赛一样，只有合格的钢材才能被选中用来制作舱口盖。
二、舱口盖的切割与成型。
材料准备好了，就开始切割啦。
切割的时候就像是在玩拼图，不过这个拼图可是超级大而且很有技术含量的。
工人师傅们要根据设计图的尺寸，非常精准地把钢材切割成一块块的。
这可不能有太大的误差哦，不然就像拼图少了一块或者多了一块，舱口盖就没法好好组装啦。
切割好之后就是成型的过程啦。
这个过程就像是把一块平平的面团捏成各种形状一样。
要通过各种设备，像折弯机之类的，把切割好的钢材弯曲成舱口盖需要的形状。
这个过程可考验师傅们的技术了，要掌握好力度和角度，这样舱口盖的形状才能既符合设计要求又美观大方。
三、舱口盖的焊接组装。
接下来就是把各个成型的部件焊接组装在一起啦。
焊接就像是给舱口盖做缝合手术一样。
焊接师傅们得是个“外科高手”，他们要确保每一条焊缝都牢固、均匀。
焊接的质量直接关系到舱口盖的整体强度呢。
而且在焊接的时候，还得注意防止变形，这就像是在给一个调皮的孩子穿衣服，要小心翼翼的，不然孩子就乱动，舱口盖就变形啦。
在组装的过程中，各个部件之间的配合也要很默契。
就像一个团队一样，每个部件都有自己的位置和作用，只有它们都准确无误地组合在一起，舱口盖才能发挥出它应有的功能。
四、舱口盖的表面处理。
焊接组装好之后，舱口盖的表面可不能毛毛糙糙的。
浅析舱口盖结构的加工及安装舱口盖通常是指飞机、船舶等大型交通工具上的舱口（如机舱、货仓、船舱等）上覆盖的厚度较大的盖板。
舱口盖主要作用是保护舱内设备和货物的安全，并且具有重要的防水、防火、隔热、隔音等功能。
舱口盖的加工和安装引起了航空、海洋等工业领域的广泛关注，它不仅关系到交通工具的安全和性能，而且也影响到制造成本和维护保养费用等方面。
一、舱口盖的加工1.材料选用舱口盖的材料要求具有高强度、高韧性、抗腐蚀性、耐磨性和耐高温性等性能。
常用材料有航空铝合金、复合材料（如碳纤维复合材料、玻璃纤维复合材料等）、钢铁及其合金等。
选择不同的材料要考虑到盖板的大小、形状、重量以及所在位置等各项要求。
2.加工工艺舱口盖的加工工艺常常采用复杂多样的方法，通常是根据具体要求来设计和选择。
但总体来说，舱口盖的加工工艺主要包括以下几个环节：(1)铆接：将铆钉或铆钉螺母（也可以是胶接或点焊）固定舱口盖与舱壳间的连接件。
(2)裁剪：根据设计图纸和标准要求对舱口盖进行截取和剪裁，制成需要的形状。
(3)折弯：按照舱口盖的要求将板材变形成所需的形状并进行折弯加工。
(4)冲压：采用模具将板材冲压成预期设计的形状。
(5)成型：经过折弯、冲压等加工后，将舱口盖成型。
(6)加强型材：根据设计要求制造加强型材，通过对舱板的重点部位加固来保持结构的稳固性。
舱口盖的安装是一个关键的环节，如果安装不当，将会对交通工具的安全和其运行效率产生重大影响。
舱口盖安装的步骤通常包括：1.准备：将舱口盖和连接件（如铆钉、螺母等）准备好，做好整个安装任务的前期准备工作。
2.清理：将连接件、连接口和舱口盖表面等部位清理干净，并检查是否有损坏或松动等问题。
3.定位：将舱口盖准确地安装在指定的位置上。
4.固定：通过铆接或其他方式将舱口盖与舱壳或其他连接件固定在一起。
5.校验：对已安装的舱口盖进行检查和校验，确保其完全符合质量标准和设计要求。
在舱口盖的安装过程中，需要仔细审核和检查工作，保证安装质量的安全和完整性。

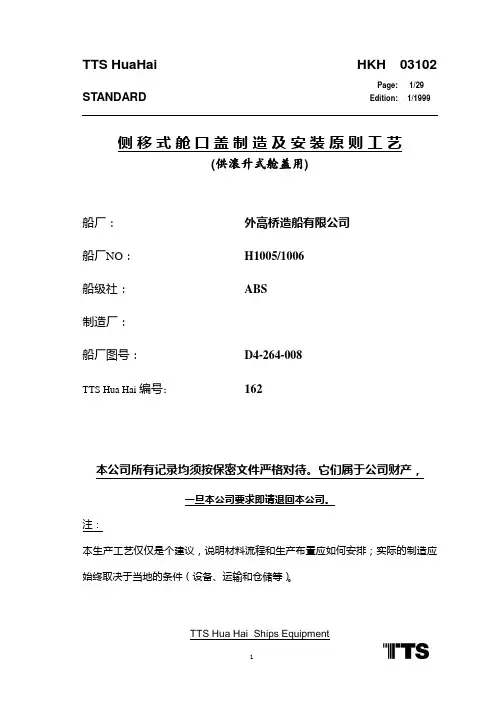

TTS HuaHai HKH 03102Page: 1/29 STANDARD Edition: 1/1999侧移式舱口盖制造及安装原则工艺(供滚升式舱盖用)船厂：外高桥造船有限公司船厂NO：H1005/1006船级社：ABS制造厂：船厂图号：D4-264-008TTS Hua Hai编号：162本公司所有记录均须按保密文件严格对待。
它们属于公司财产，一旦本公司要求即请退回本公司。
注：本生产工艺仅仅是个建议，说明材料流程和生产布置应如何安排；实际的制造应始终取决于当地的条件（设备、运输和仓储等）。
TTS Hua Hai Ships Equipment3255 Zhou Jia Zui Road Telephone: 0086 21 6539 8257 Shanghai, P.R.China, 200093 Telefax: 0086 21 6539 7400目录1、材料流程 (4)2、总则 (5)3、钢板的切割和连接： (6)4、焊接一般说明 (9)5、零部件制造 (10)6、装配和定位焊（工况1） (15)7、焊接（工况2） (17)8、焊接完成后盖板的矫正（工况3） (23)9、喷丸除锈和涂底漆 (25)10、总装和调整 (27)11、油漆和保护 (31)12、储运 (32)13、舱盖上船安装 (33)1、材料流程库存型钢 切割成形后的钢板存放零部件制造零部件存放工况1 ： 胎架，装配和内部结构套料。
工况2 ： 焊接平台，内部和外部焊接。
切割成形后的钢板存放 中间仓库中间仓库工况3 ：矫正喷丸除锈和涂底漆。
工况4 : 总装平台，配套和调整，附件安装，橡皮密封嵌入。
油漆和防腐。
待运和待装的盖板的储放。
库存轴件 库存零件 库存钢板 中间仓库中间仓库中间仓库钢板的切割与连接2、总则a. 为了保证舱盖板的制造精度。
盖板制造时应以一个舱为一组在同一胎架上一起下料、拼装及焊接。
b. 施工图上所示的尺寸是焊接和矫正后的名义尺寸，为了补偿焊接收缩，应放大钢板尺寸。
舱口盖制作工艺介绍1. 概述舱口盖是一种用于密封船舶、飞机、火车或工业设备舱口的覆盖物，通常由金属或复合材料制成。
舱口盖的主要功能是保护舱口免受外部环境的侵犯，并确保舱内压力保持稳定。
在本文中，我们将介绍舱口盖的制作工艺，包括材料选择、制作流程以及主要的检验标准。
2. 材料选择舱口盖的制作材料可以根据具体的应用需求进行选择。
常见的舱口盖材料包括金属和复合材料。
金属舱口盖通常由铝合金、不锈钢或钛合金制成。
这些材料具有较高的强度和耐腐蚀性能。
复合材料舱口盖的制作材料主要是碳纤维或玻璃纤维增强的环氧树脂。
复合材料具有优异的强度和轻量化的特点，适用于需要减轻重量的舱口盖应用。
3. 制作流程舱口盖的制作流程包括以下几个关键步骤：3.1 设计和制定工艺方案在制作舱口盖之前，需要进行详细的设计和工艺方案制定。
设计人员需要根据舱口的尺寸、形状和功能要求进行设计，并制定相应的制作工艺方案。
3.2 材料准备根据设计要求，选择合适的材料，并进行切割和加工。
金属材料可以通过切割机和折弯机进行加工，而复合材料则需要进行纤维预浸、层压和固化等工艺步骤。
3.3 制作舱口盖外壳根据设计图纸，使用相应的工具和设备进行舱口盖外壳的制作。
金属材料可以进行切割、焊接和折弯等工艺，而复合材料则需采用热压或自动层压机进行制作。
3.4 安装密封件和连接件在舱口盖外壳制作完成后，需要根据设计要求将密封件和连接件安装到舱口盖上。
密封件的选择应根据舱口盖的使用环境和要求进行，常见的密封方式包括橡胶密封条、实心橡胶垫片和涂层密封等。
3.5 表面处理和涂装舱口盖的表面处理和涂装可以提高其耐腐蚀性和外观质量。
金属材料可以进行除锈、喷砂和喷涂等处理，而复合材料则通常采用涂覆树脂或进行光面抛光。
3.6 检验和质量控制制作完成的舱口盖需要进行严格的检验和质量控制。
常用的检验方法包括外观检查、尺寸测量和压力测试等。
根据相关标准和规范，确保舱口盖的性能和质量符合要求。

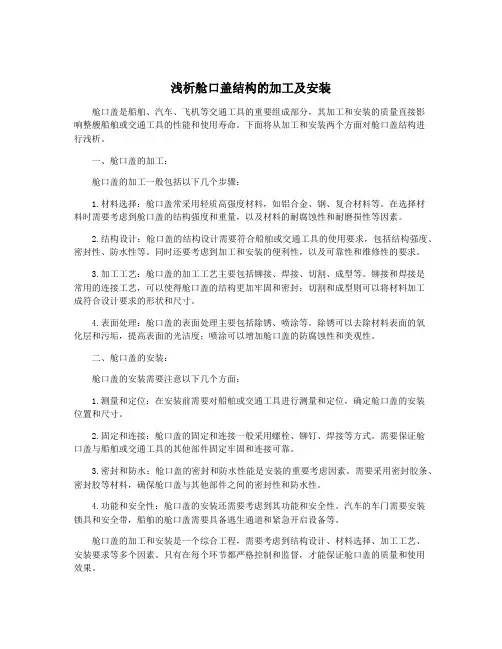

浅析舱口盖结构的加工及安装舱口盖是船舶、汽车、飞机等交通工具的重要组成部分，其加工和安装的质量直接影响整艘船舶或交通工具的性能和使用寿命。
下面将从加工和安装两个方面对舱口盖结构进行浅析。
一、舱口盖的加工：舱口盖的加工一般包括以下几个步骤：1.材料选择：舱口盖常采用轻质高强度材料，如铝合金、钢、复合材料等。
在选择材料时需要考虑到舱口盖的结构强度和重量，以及材料的耐腐蚀性和耐磨损性等因素。
2.结构设计：舱口盖的结构设计需要符合船舶或交通工具的使用要求，包括结构强度、密封性、防水性等。
同时还要考虑到加工和安装的便利性，以及可靠性和维修性的要求。
3.加工工艺：舱口盖的加工工艺主要包括铆接、焊接、切割、成型等。
铆接和焊接是常用的连接工艺，可以使得舱口盖的结构更加牢固和密封；切割和成型则可以将材料加工成符合设计要求的形状和尺寸。
4.表面处理：舱口盖的表面处理主要包括除锈、喷涂等。
除锈可以去除材料表面的氧化层和污垢，提高表面的光洁度；喷涂可以增加舱口盖的防腐蚀性和美观性。
二、舱口盖的安装：舱口盖的安装需要注意以下几个方面：1.测量和定位：在安装前需要对船舶或交通工具进行测量和定位，确定舱口盖的安装位置和尺寸。
2.固定和连接：舱口盖的固定和连接一般采用螺栓、铆钉、焊接等方式。
需要保证舱口盖与船舶或交通工具的其他部件固定牢固和连接可靠。
3.密封和防水：舱口盖的密封和防水性能是安装的重要考虑因素。
需要采用密封胶条、密封胶等材料，确保舱口盖与其他部件之间的密封性和防水性。
4.功能和安全性：舱口盖的安装还需要考虑到其功能和安全性。
汽车的车门需要安装锁具和安全带，船舶的舱口盖需要具备逃生通道和紧急开启设备等。
舱口盖的加工和安装是一个综合工程，需要考虑到结构设计、材料选择、加工工艺、安装要求等多个因素。
只有在每个环节都严格控制和监督，才能保证舱口盖的质量和使用效果。
浅析舱口盖结构的加工及安装舱口盖是船舶上的一个重要部件，主要用于舱口的遮盖和保护，保证舱内货物的安全。
舱口盖的加工和安装是保证船舶结构和船舶安全的关键环节。
本文将从舱口盖的加工和安装两个方面进行浅析，以便了解舱口盖的加工和安装过程。
一、舱口盖的加工1. 设计和制定加工方案：在加工之前，需要根据船舶的实际情况对舱口盖进行合理的设计和制定加工方案。
这包括确定舱口盖的材料、尺寸、形状等参数，以及加工所需的工艺和设备。
2. 材料准备：舱口盖一般使用钢板进行加工，因此需要提前准备好所需的钢板材料。
材料的选择要根据船舶的使用要求和环境条件来确定，并按照要求进行切割和加工。
3. 材料切割：根据设计要求，将准备好的钢板进行切割。
切割要求切割面平整、尺寸准确，以确保后续的加工和安装工作顺利进行。
4. 折弯和冲孔：根据舱口盖的形状和尺寸，将切割好的钢板进行折弯和冲孔。
折弯是将钢板通过压辊等设备弯曲成所需的形状，而冲孔则是在钢板上开孔以方便后续的焊接和连接。
5. 焊接和连接：将冲孔好的钢板进行焊接和连接。
焊接是将钢板的各个部分通过焊接工艺进行连接，确保舱口盖的整体结构牢固和密封性好。
连接是将舱口盖与船体的接触部分进行连接，通常采用螺栓、角铁等方式进行连接。
6. 表面处理：加工完成后的舱口盖需要进行表面处理，以提高其防腐和耐候性。
常用的表面处理方法有喷涂、热镀锌等。
二、舱口盖的安装1. 安装准备：在安装之前，需要对船舶的舱口进行清理和检查，确保舱口盖的安装面坚固和平整。
还需要准备好安装所需的工具和设备。
2. 安装定位：根据加工和设计的要求，将舱口盖放置在船舶的舱口上，并通过螺栓、角铁等方式进行定位，以确保舱口盖的位置准确和稳定。
3. 张紧和调整：安装好舱口盖后，需要进行张紧和调整，以确保舱口盖的密封性和稳定性。
这包括紧固螺栓、调整角铁等。
4. 检查和测试：安装完成后，还需要对舱口盖进行检查和测试，确认舱口盖的安装质量和功能是否符合要求。
浅析舱口盖结构的加工及安装舱口盖是船舶或飞机等大型交通工具上的一个重要部件，其结构设计和加工安装至关重要。
本文将从舱口盖的结构设计、加工工艺和安装过程等方面进行浅析，希望能够为相关行业的从业人员提供一些参考和帮助。
一、舱口盖的结构设计舱口盖通常由复合材料、金属或者玻璃钢等材料制成，其结构设计需要考虑到舱口盖的功能、使用环境以及安全性等多方面因素。
舱口盖需要具有一定的强度和刚度，以保证在高速运行状态下能够承受住外部气流的冲击和压力。
舱口盖还需要具有一定的耐腐蚀性和耐磨损性，尤其是在海洋环境下船舶舷窗舱口盖需要能够抵挡海水的侵蚀和长时间的暴露。
舱口盖还需要具有一定的防火性能，以及能够承受住航海或飞行中的振动和冲击。
在舱口盖的结构设计中需要考虑到材料的选用、层压结构、铆钉、焊接等方面的设计。
二、舱口盖的加工工艺舱口盖的加工工艺主要包括材料成型、结构加固、表面处理和配件安装等过程。
1.材料成型舱口盖的材料成型通常采用复合材料制造工艺、玻璃钢模压工艺或者金属冲压工艺。
复合材料制造工艺是将预浸料经过模压、热固化等工艺形成舱口盖的整体结构，该工艺具有成型速度快、强度高、造型自由度大等特点。
而玻璃钢模压工艺则是将玻璃纤维增强塑料和树脂等材料通过模具压制成舱口盖的结构。
金属冲压工艺则是将金属板料通过冲裁、折弯、焊接等工艺制作成舱口盖的结构。
2.结构加固舱口盖的结构加固通常采用填充件、植入件、层压材料等方式进行，以增强其强度和刚度。
填充件是指在舱口盖内部填充密度适当的泡沫、木质芯等材料，以减轻重量和增加强度。
植入件则是将金属、复合材料等材料嵌入舱口盖的内部结构中，以增强整体的连接性和耐冲击性。
层压材料则是在舱口盖的外部表面覆盖一层特殊的复合材料，以增加其耐腐蚀性和防火性能。
3.表面处理舱口盖的表面处理通常包括喷涂、镀层、磨削、抛光等工艺，以保证其外观质量和耐候性。
喷涂是将特殊的防腐蚀漆或者特种涂料喷涂到舱口盖表面，以增加其耐腐蚀性和抗氧化性。
