电科大-模电考题

模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。

A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。

A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。

A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。

A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。

A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。

A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。

答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。

答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。

答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。

答案：非线性5. 负反馈可以提高放大电路的________。

电子科大模电期末真题10~11学院___________________ 系别____________ 班次_____________ 学号__________ 姓名________________………….……密…..……….封……..……线………..…以………..…内………....答…………...题…………..无…….….效…..………………..电子科技大学二零一零至二零一一学年第 1 学期期末考试模拟电路基础课程考试题A卷（120 分钟）考试形式：开卷考试日期2011年1 月 5 日课程成绩构成：平时20 分，期中20 分，实验0 分，期末60 分一二三四五六七八九十合计复核人签名得分签名一、填空题（共30分，共 15个空格，每个空格2 分）1、共发射极放大器（NPN管），若静态工作点设置偏高，可能产生_饱和__失真，此时集电极电流会出现__上___（上、下）削峰失真。

2、某晶体管的极限参数P CM = 200 mW，I CM = 100 mA，U(BR)CEO = 30 V，若它的工作电压U CE为10 V，则工作电流不得超过20 mA；若工作电流I C = 1 mA，则工作电压不得超过30 V。

4、电路及直流测试结果如图1所示，分别指出它们工作在下列三个区中的哪一个区(恒流区、夹断区、可变电阻区)。

得图1(a) 恒流区 ; (b) 可变电阻区 。

5、由三端集成稳压器构成的直流稳压电路如图2所示。

已知W7805的输出电压为5V ，I Q ＝10 mA ，晶体管的β＝50，|U BE |＝0.7 V ，电路的输入电压U I ＝16 V ，三极管处于放大 （放大，饱和，截止）状态， R 1上的电压为 5.7 V ，输出电压U o 为 9 V 。

图26、设图3中A 均为理想运放，请求出各电路的输出电压值。

U 01= 6 V; U 02= 6 V; U 03= 4 V; U 04= 10 V; U 05= 2 V; U 06= 2 V 。

大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。

2. 在模拟电路中，______电路通常用于信号的放大。

3. 模拟电路中的______元件可以改变电流的方向。

4. 模拟电路中的______元件可以储存电荷。

5. 模拟电路中的______元件可以储存磁能。

6. 运算放大器的______参数表示其对共模信号的抑制能力。

7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。

8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。

9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

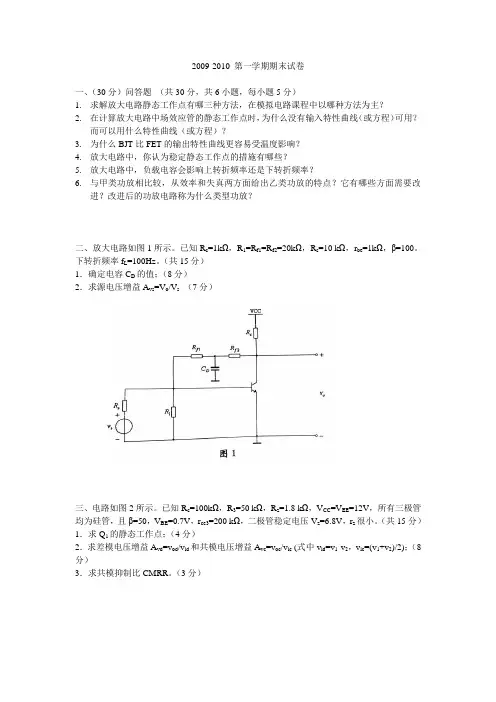

2009-2010 第一学期期末试卷一、（30分）问答题（共30分，共6小题，每小题5分）1.求解放大电路静态工作点有哪三种方法，在模拟电路课程中以哪种方法为主？2.在计算放大电路中场效应管的静态工作点时，为什么没有输入特性曲线（或方程）可用？而可以用什么特性曲线（或方程）？3.为什么BJT比FET的输出特性曲线更容易受温度影响？4.放大电路中，你认为稳定静态工作点的措施有哪些？5.放大电路中，负载电容会影响上转折频率还是下转折频率？6.与甲类功放相比较，从效率和失真两方面给出乙类功放的特点？它有哪些方面需要改进？改进后的功放电路称为什么类型功放？二、放大电路如图1所示。

已知R c=1kΩ，R1=R f1=R f2=20kΩ，R s=10 kΩ，r be=1kΩ，β=100。

下转折频率f L=100Hz。

（共15分）1．确定电容C D的值；（8分）2．求源电压增益A vs=V o/V s（7分）三、电路如图2所示。

已知R c=100kΩ，R3=50 kΩ，R z=1.8 kΩ，V CC=V EE=12V，所有三极管均为硅管，且β=50，V BE=0.7V，r ce3=200 kΩ，二极管稳定电压V z=6.8V，r z很小。

（共15分）1．求Q1的静态工作点；（4分）2．求差模电压增益A vd=v od/v id和共模电压增益A vc=v oc/v ic (式中v id=v1-v2，v ic=(v1+v2)/2)；（8分）3．求共模抑制比CMRR。

（3分）四、负反馈放大器如图3所示。

已知β=50，r be=1 kΩ。

（共25分）1．判断交流反馈类型；（3分）2．画出A电路和B电路；（5分）3．求基本放大器的增益A和反馈系数B；(8分)4．计算输入电阻R in和输出电阻R out；（4分）5．计算闭环源电压增益A vsf=v o/v s；（3分）6．若假定该负反馈为深度负反馈，估算闭环源电压增益A vsf=v o/v s。
