煤矿井下无线通信系统验收标准表1

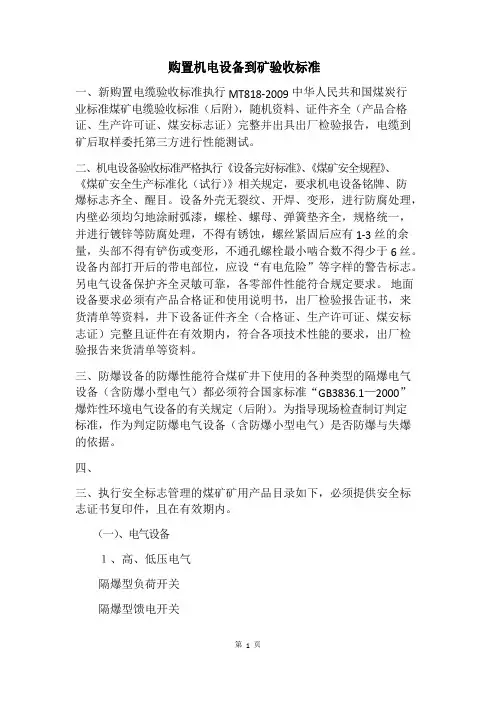

购置机电设备到矿验收标准一、新购置电缆验收标准执行 MT818-2009 中华人民共和国煤炭行业标准煤矿电缆验收标准（后附），随机资料、证件齐全（产品合格证、生产许可证、煤安标志证）完整并出具出厂检验报告，电缆到矿后取样委托第三方进行性能测试。

二、机电设备验收标准严格执行《设备完好标准》、《煤矿安全规程》、《煤矿安全生产标准化（试行）》相关规定，要求机电设备铭牌、防爆标志齐全、醒目。

设备外壳无裂纹、开焊、变形，进行防腐处理，内壁必须均匀地涂耐弧漆，螺栓、螺母、弹簧垫齐全，规格统一，并进行镀锌等防腐处理，不得有锈蚀，螺丝紧固后应有 1-3 丝的余量，头部不得有铲伤或变形，不通孔螺栓最小啮合数不得少于 6 丝。

设备内部打开后的带电部位，应设“有电危险”等字样的警告标志。

另电气设备保护齐全灵敏可靠，各零部件性能符合规定要求。

地面设备要求必须有产品合格证和使用说明书，出厂检验报告证书，来货清单等资料，井下设备证件齐全（合格证、生产许可证、煤安标志证）完整且证件在有效期内，符合各项技术性能的要求，出厂检验报告来货清单等资料。

三、防爆设备的防爆性能符合煤矿井下使用的各种类型的隔爆电气设备（含防爆小型电气）都必须符合国家标准“GB3836.1—2000”爆炸性环境电气设备的有关规定（后附）。

为指导现场检查制订判定标准，作为判定防爆电气设备（含防爆小型电气）是否防爆与失爆的依据。

四、三、执行安全标志管理的煤矿矿用产品目录如下，必须提供安全标志证书复印件，且在有效期内。

（一）、电气设备１、高、低压电气隔爆型负荷开关隔爆型馈电开关隔爆型小型开关（包括：行程、转换、插销等）隔爆型移动变电站隔爆型干式变压器隔爆型配电装置隔爆型电控装置隔爆型电磁起动器隔爆型控制按钮防爆电源断电器隔爆型接线盒防爆电缆连接器隔爆型功率补偿装置隔爆型充电装置２、防爆电机隔爆型交流电动机隔爆型直流电动机防爆发电机３、矿用泵潜水电泵煤水泵泥浆泵渣浆泵清水泵４、综合保护装置隔爆型检漏继电器隔爆型电气综合保护装置５、其它防爆电器隔爆型电度表磁性传感器激光指向仪隔爆型电磁阀防爆照相机、摄像机隔爆电器外壳等（二）、照明设备安全帽灯报警矿灯矿灯短路保护装置防爆灯具（白炽灯、荧光灯、其它照明灯具）（三）、爆炸材料、发爆器煤矿许用炸药（含：乳化炸药、铵梯炸药、水胶炸药、硝铵炸药等）煤矿许用雷管煤矿许用导爆索发爆器（四）、通信、信号装置１、通信防爆电话机及关联设备无线电通信系统及关联设备漏泄通信系统及关联设备无线、有线混合通信系统及关联设备２、信号防爆信息传输装置防爆声光报警（语音提示）信号装置隔爆型电铃隔爆型打点器防爆信号通讯机工作面通讯、信号控制装置（五）、钻孔机具及附件煤（岩）电钻凿岩机具（电动、液动、气动）锚杆钻机（电动、液动、气动）钻车井下移动式空气压缩机安全钻机（瓦斯抽放、探水、防突、放顶、注水、防灭火钻机）（六）、提升、运输设备１、带式（刮板）输送机带式输送机（含：托辊、制动器）刮板输送机顺槽转载机（带式、刮板）偶合器（含：易爆塞、易溶塞）２、提运设备人车（斜井、平巷）矿车（含：连接链、插销）煤矿用绞车矿用钢丝绳提升容器连接装置防坠器斜井防跑车装置提升机综合后备保护装置（七）、动力机车防爆蓄电池电机车（含：隔爆型控制器、隔爆型电阻器箱、隔爆型电源装置、蓄电池、隔爆型直流变换器、隔爆型直流稳压电源、防爆变频调速器、监示器等）架线式工矿电机车及配套电器设备防爆柴油机动力设备（含：防爆柴油机）（八）、通风、防尘装备矿井地面通风机（仅限于№１５及以下）局部通风机风速仪表风速传感器除（降）尘装置粉尘采样器粉尘浓度测量仪表（九）、阻燃及抗静电产品阻燃输送带及整体带芯导风筒及风筒涂覆布煤矿用阻燃电缆隔爆水袋（槽）煤矿用塑料网假顶非金属制品（溜槽、电缆接头、管材、玻璃钢制品等）难燃介质）（乳化油、高含水难燃液）（十）、环境、安全、工况监测监控仪器与装备１、气体检测仪器仪表气体检测管一氧化碳检测仪器仪表甲烷检测仪器仪表（含：载体催化元件）氧气检测仪器仪表其它气体检测仪器仪表２、安全、生产监测监控系统监测监控系统矿用传感器（含：一氧化碳、甲烷、负压、压力、供水、温度、速度、顶板动态、风速、设备开停等传感器）井下分站直流稳压电源风电甲烷闭锁装置甲烷断电仪带式输送机监控系统电力监测系统运输监控系统自然火灾监测系统瓦斯抽放监测系统３、自救器、呼吸器、苏生器４、其它安全装置紧急闭锁开关远程控制器防突测量仪器仪表及机具瓦斯抽放设备及仪表防灭火装置（含：制氮机）（十一）、支护设备液压支架（含：柱、阀、千斤顶）气垛支架矿用单体液压支柱（含：三用阀）切顶支柱摩擦支柱金属顶梁锚杆（索）（含：杆体、锚固剂）矿用液压推溜器乳化液泵液压支架用胶管（十二）、采、掘机械及配套设备采煤机（含：电控装置）掘进机（含：电控装置）机电科2017 年 9 月 29 日。

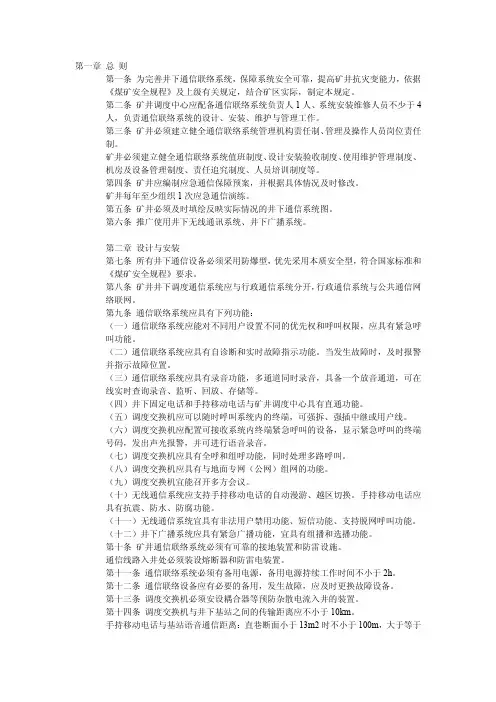

第一章总则第一条为完善井下通信联络系统，保障系统安全可靠，提高矿井抗灾变能力，依据《煤矿安全规程》及上级有关规定，结合矿区实际，制定本规定。

第二条矿井调度中心应配备通信联络系统负责人1人、系统安装维修人员不少于4人，负责通信联络系统的设计、安装、维护与管理工作。

第三条矿井必须建立健全通信联络系统管理机构责任制、管理及操作人员岗位责任制。

矿井必须建立健全通信联络系统值班制度、设计安装验收制度、使用维护管理制度、机房及设备管理制度、责任追究制度、人员培训制度等。

第四条矿井应编制应急通信保障预案，并根据具体情况及时修改。

矿井每年至少组织1次应急通信演练。

第五条矿井必须及时填绘反映实际情况的井下通信系统图。

第六条推广使用井下无线通讯系统、井下广播系统。

第二章设计与安装第七条所有井下通信设备必须采用防爆型，优先采用本质安全型，符合国家标准和《煤矿安全规程》要求。

第八条矿井井下调度通信系统应与行政通信系统分开，行政通信系统与公共通信网络联网。

第九条通信联络系统应具有下列功能：（一）通信联络系统应能对不同用户设置不同的优先权和呼叫权限，应具有紧急呼叫功能。

（二）通信联络系统应具有自诊断和实时故障指示功能。

当发生故障时，及时报警并指示故障位置。

（三）通信联络系统应具有录音功能，多通道同时录音，具备一个放音通道，可在线实时查询录音、监听、回放、存储等。

（四）井下固定电话和手持移动电话与矿井调度中心具有直通功能。

（五）调度交换机应可以随时呼叫系统内的终端，可强拆、强插中继或用户线。

（六）调度交换机应配置可接收系统内终端紧急呼叫的设备，显示紧急呼叫的终端号码，发出声光报警，并可进行语音录音。

（七）调度交换机应具有全呼和组呼功能，同时处理多路呼叫。

（八）调度交换机应具有与地面专网（公网）组网的功能。

（九）调度交换机宜能召开多方会议。

（十）无线通信系统应支持手持移动电话的自动漫游、越区切换。

手持移动电话应具有抗震、防水、防腐功能。

无线通讯在煤矿井下的应用国家安全监管总局和国家煤矿安监局下发的《关于建设完善煤矿井下安全避险“六大系统”的通知》，明确提出了要求建设和完善监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等井下安全避险六大系统。

标签：无线通讯；井下；应用按照《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号），根据国家安全監管总局国家煤矿安监局关于建设完善煤矿井下安全避险”六大系统”安监总煤装[2010]146号文件的通知。

按照《煤矿安全规程》在灾变期能够及时通知人员和实现与避险人员通话的要求，建设完善矿井通信联络系统，在主副井绞车房、井底车场、运输调度室、采区变电所、水泵房等主要机电设备硐室和采掘工作面以及采区、水平最高点，都需设本安防爆电话。

井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等，都需有直通矿调度室电话，在特殊环境如：工作人员密集区域、现场环境嘈杂场所，都需设有扩音广播话站，发生险情时，及时通知井下人员撤离。

一、系统总述基于黑龙江鸡西矿业集团”六大系统”的建设，在井上井下完善环网一体化的技术装备下，黑龙江鸡西矿业集团新发矿的主干光缆环网，实现对全矿统一的有线和无线调度指挥。

此方案采用MTD-958dx软交换多媒体生产调度指挥系统为核心，此系统是当前煤矿最前沿的调度解决方案，本系统基于NGN（下一代网络），在煤矿工业以太环网的基础上建设，解决了”六大系统”中矿井通信联络系统的所有功能要求并提高通信的可靠性和通话质量以及丰富的调度指挥管理功能。

同时解决了传统的调度设备只能处理音频信号，功能和业务都比较单一；因MTD-958dx软交换多媒体调度指挥系统开创性的植入各种多媒体模块，不仅可以向下兼容传统调度机基本功能，而且调度信息更丰富（如有电话呼叫调度时触摸屏上会有文字提示和语音提示），还可以处理视频、数据报表、传真、短信、电子邮件、语音信箱等现代化的多媒体业务。

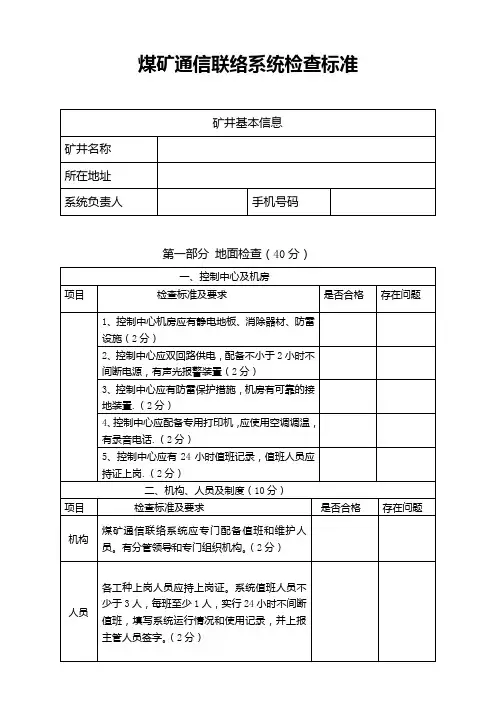

煤矿通信联络系统检查标准矿井基本信息矿井名称所在地址系统负责人手机号码第一部分地面检查（40分）一、控制中心及机房项目检查标准及要求是否合格存在问题1、控制中心机房应有静电地板、消除器材、防雷设施（2分）2、控制中心应双回路供电，配备不小于2小时不间断电源，有声光报警装置（2分）3、控制中心应有防雷保护措施，机房有可靠的接地装置.（2分）4、控制中心应配备专用打印机，应使用空调调温，有录音电话.（2分）5、控制中心应有24小时值班记录，值班人员应持证上岗.（2分）二、机构、人员及制度（10分）项目检查标准及要求是否合格存在问题机构煤矿通信联络系统应专门配备值班和维护人员。

有分管领导和专门组织机构。

（2分）人员各工种上岗人员应持上岗证。

系统值班人员不少于3人，每班至少1人，实行24小时不间断值班，填写系统运行情况和使用记录，并上报主管人员签字。

（2分）制度1、事故应急预案；2、操作人员岗位责任制；3、系统设备、设施的管理制度；4、系统技术资料管理制度；5、系统值班制度；6、系统设备定期检修制度；7、系统运行管理制度；8、系统故障报告制度；9、系统报警、求救通信信息上报自制度；三、资料、图纸及档案管理（20分）项目检查标准及要求是否合格存在问题系统技术资料对系统技术资料归档管理，资料包括：（5分）1、系统设备布置图；2、系统设备供电图；3、系统通信网络结构图。

系统设备管理资料煤矿应建立以下账卡及图表：（10）1、系统设备、仪表台账；2、设备故障登记表；3、系统检修记录表；4、系统巡检记录表；5、系统运行报告；6、中心站运行日志；7、值班日（班）报表；8、设备使用情况月报表；9、报警、求救信息报表；10、系统及设备异常情况及处理报表；管理资料管理资料包括：（5分）1、系统各工种人员上岗资格证书；2、系统操作规程；3、系统安全保障措施；4、图纸、技术资料应保存1年以上第二部分井下检查（50分）项目检查标准及要求是否合格存在问题安装使用设备使用前，应按产品说明书的要求高度设备，并在地面通电运行不小于24小时，合格后方可安装使用.(5分）主副井绞车房、井底车场、运输调度室、采区变电所、水泵房主要机电设备硐室及采掘工作面和采区、同水平海拔最高点，应安装电话。

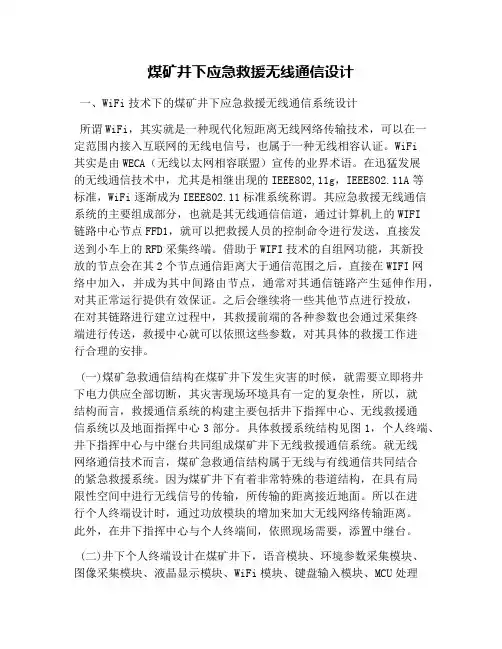

煤矿井下应急救援无线通信设计一、WiFi技术下的煤矿井下应急救援无线通信系统设计所谓WiFi，其实就是一种现代化短距离无线网络传输技术，可以在一定范围内接入互联网的无线电信号，也属于一种无线相容认证。

WiFi其实是由WECA（无线以太网相容联盟）宣传的业界术语。

在迅猛发展的无线通信技术中，尤其是相继出现的IEEE802,11g，IEEE802.11A等标准，WiFi逐渐成为IEEE802.11标准系统称谓。

其应急救援无线通信系统的主要组成部分，也就是其无线通信信道，通过计算机上的WIFI链路中心节点FFD1，就可以把救援人员的控制命令进行发送，直接发送到小车上的RFD采集终端。

借助于WIFI技术的自组网功能，其新投放的节点会在其2个节点通信距离大于通信范围之后，直接在WIFI网络中加入，并成为其中间路由节点，通常对其通信链路产生延伸作用，对其正常运行提供有效保证。

之后会继续将一些其他节点进行投放，在对其链路进行建立过程中，其救援前端的各种参数也会通过采集终端进行传送，救援中心就可以依照这些参数，对其具体的救援工作进行合理的安排。

(一)煤矿急救通信结构在煤矿井下发生灾害的时候，就需要立即将井下电力供应全部切断，其灾害现场环境具有一定的复杂性，所以，就结构而言，救援通信系统的构建主要包括井下指挥中心、无线救援通信系统以及地面指挥中心3部分。

具体救援系统结构见图1，个人终端、井下指挥中心与中继台共同组成煤矿井下无线救援通信系统。

就无线网络通信技术而言，煤矿急救通信结构属于无线与有线通信共同结合的紧急救援系统。

因为煤矿井下有着非常特殊的巷道结构，在具有局限性空间中进行无线信号的传输，所传输的距离接近地面。

所以在进行个人终端设计时，通过功放模块的增加来加大无线网络传输距离。

此外，在井下指挥中心与个人终端间，依照现场需要，添置中继台。

(二)井下个人终端设计在煤矿井下，语音模块、环境参数采集模块、图像采集模块、液晶显示模块、WiFi模块、键盘输入模块、MCU处理模块以及无线功放模块等共同组成个人终端硬件。

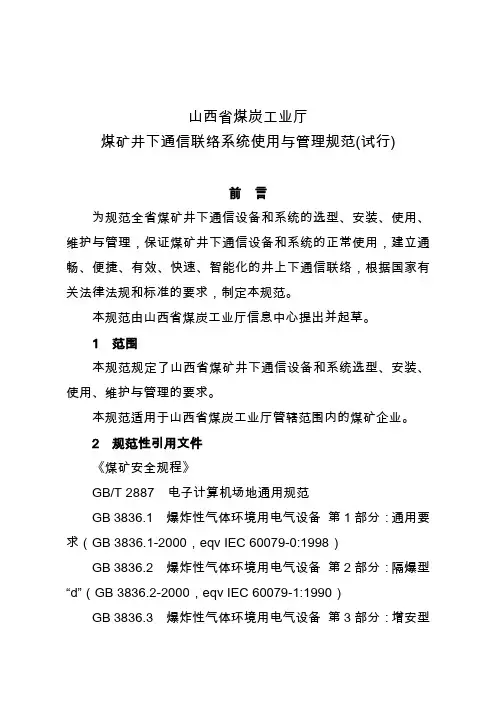

山西省煤炭工业厅煤矿井下通信联络系统使用与管理规范(试行)前言为规范全省煤矿井下通信设备和系统的选型、安装、使用、维护与管理，保证煤矿井下通信设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下通信联络，根据国家有关法律法规和标准的要求，制定本规范。

本规范由山西省煤炭工业厅信息中心提出并起草。

1 范围本规范规定了山西省煤矿井下通信设备和系统选型、安装、使用、维护与管理的要求。

本规范适用于山西省煤炭工业厅管辖范围内的煤矿企业。

2 规范性引用文件《煤矿安全规程》GB/T 2887 电子计算机场地通用规范GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1-2000，eqv IEC 60079-0:1998）GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB 3836.2-2000，eqv IEC 60079-1:1990）GB 3836.3 爆炸性气体环境用电气设备第3部分：增安型“e”（GB 3836.3-2000，eqv IEC 60079-7:1990）GB 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i”（GB 3836.4-2000，eqv IEC 60079-11:1999）GB 50215-2005 煤炭工业矿井设计规范AQ 6210-2007 煤矿井下作业人员管理系统MT/T 286 煤矿通信、自动化产品型号编制方法和管理办法MT/T 772-1998 煤矿监控系统主要性能测试方法MT287-92 煤矿信号设备通用技术条件MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求YD/N 065-1997《邮电部电话交换设备总技术规范书》YD/T 954-1998《数字程控调度机技术要求和测试方法》YD/T 1821-2008《通信中心机房环境条件要求》国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装﹝2010）146号）国家安全监管总局、国家煤矿安监局关于发布《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装﹝2008）49号）3 术语和定义下列术语和定义适用于本规范3.1 煤矿井下通信联络系统具有以有线或无线的方式实现语音、数据、图像传输的功能。

煤矿井下安全避险六大系统验收办法关于印发煤矿井下安全避险“六大系统”验收标准及评分方法的通知各州（市）煤矿安全监管、煤炭行业治理部门，省监狱治理局，省内各涉煤集团：为认真贯彻落实《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）和《云南省人民政府贯彻落实国务院关于进一步加强企业安全生产工作通知的实施意见》（云政发〔2010〕157号），规范和推进煤矿井下安全避险“六大系统”建设治理工作，进一步提高煤矿安全保证能力，省煤矿安全生产监督治理局制定了《云南省煤矿井下安全避险“六大系统”验收标准及评分方法（试行）》，现印发你们，请遵照执行。

二○一一年五月二十一日附件云南省煤矿井下安全避险“六大系统”验收标准及评分方法（试行）云南省煤矿安全生产监督治理局2011年5月一云南省煤矿安全监控系统验收标准及评分方法第一条：为了更好地建设完善煤矿井下安全避险“六大系统”，确保建设完善质量，制定《云南省煤矿安全监控系统验收及评分方法（试行）》。

第二条：本方法适用于本省行政区域内井工煤矿。

第三条：差不多要求1. 煤矿企业应当按照《煤矿安全监控系统及检测仪器使用治理规范》(AQ1029-2007)的要求，建设完善矿井监测监控系统，实现对煤矿井下甲烷和一氧化碳的浓度、温度、风速等的动态监控。

2.煤矿安装的监测监控系统必须符合《煤矿安全监控系统通用技术要求》（AQ6201—2006）的规定，并取得煤矿矿用产品安全标志。

监测监控系统各配套设备应与安全标志证书中所列产品一致。

3. 甲烷、馈电、设备开停、风压、风速、一氧化碳、烟雾、温度、风门、风筒等传感器的安装数量、地点和位置应当符合《煤矿安全监控系统及检测仪器使用治理规范》(AQ1029-2007)要求。

监测监控系统地面中心站要装备2套主机，1套使用、1套备用，确保系统24小时不间断运行。

4. 煤矿企业应按规定对传感器定期调校，保证监测数据准确可靠。

5. 监测监控系统在瓦斯超限后应能迅速自动切断被控设备的电源，并保持闭锁状态。

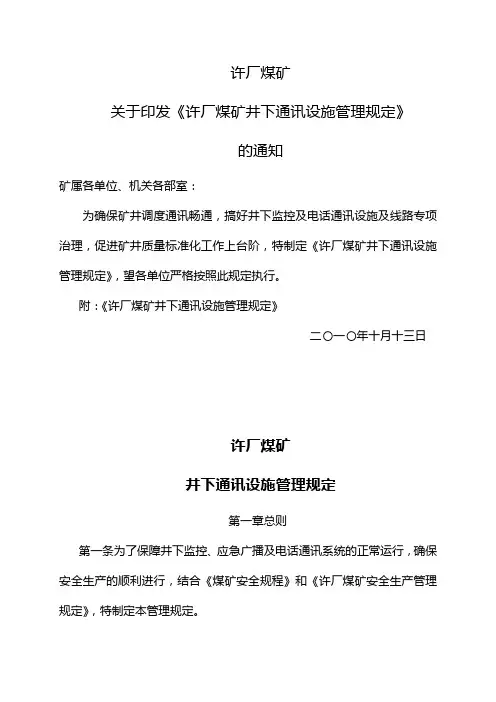

许厂煤矿关于印发《许厂煤矿井下通讯设施管理规定》的通知矿属各单位、机关各部室：为确保矿井调度通讯畅通，搞好井下监控及电话通讯设施及线路专项治理，促进矿井质量标准化工作上台阶，特制定《许厂煤矿井下通讯设施管理规定》，望各单位严格按照此规定执行。

附：《许厂煤矿井下通讯设施管理规定》二〇一〇年十月十三日许厂煤矿井下通讯设施管理规定第一章总则第一条为了保障井下监控、应急广播及电话通讯系统的正常运行，确保安全生产的顺利进行，结合《煤矿安全规程》和《许厂煤矿安全生产管理规定》，特制定本管理规定。

第二章通讯线路管理第二条通讯线路必须在入井处必须设置熔断器和防雷电装置。

第三条通讯电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

不得遭受淋水，电缆上严禁悬挂任何物件，电缆必须吊挂整齐，垂度一致。

第四条井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

第五条在有瓦斯抽放管路的巷道内，通讯电缆必须与瓦斯抽放管路分挂在巷道两侧。

第六条井下电话线路严禁利用大地作回路，严禁将通讯线路短路。

第七条电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须有保护接地。

第八条井下通讯电缆的连接处，应采用通讯接线盒连接，严禁使用冷补头连接，以便于故障的判断处理。

第九条各单位要保证所领取的电缆在工作面巷道内使用过程的完整，严禁私自剪短通讯电缆，造成通讯电缆过短不利于下一次使用。

各单位在安装使用通讯电缆时，必须向通讯信息中心出据电缆领取凭证（必须有区队领导的签字和印章安装申请、电缆和接线盒领票），由通讯信息中心人员陪同领取，并做好相应的领取记录。

第十条各单位严禁私自打开变电所和主巷道内的通讯电缆接线盒，对确实需要打开接线盒的，联系通讯信息中心维修人员一起处理。

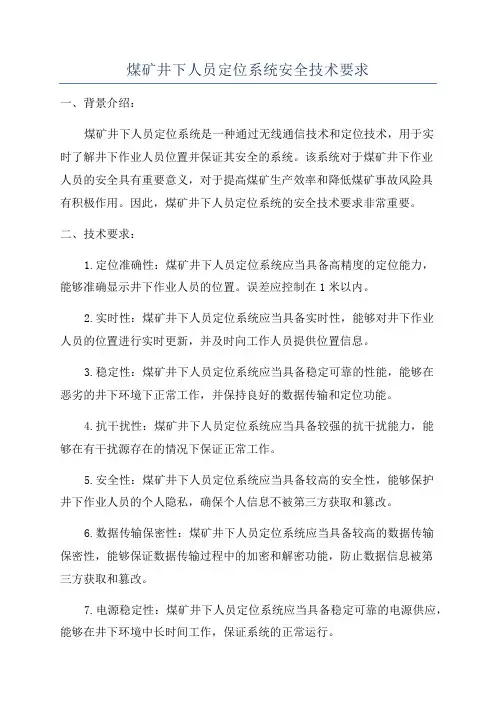

煤矿井下人员定位系统安全技术要求一、背景介绍：煤矿井下人员定位系统是一种通过无线通信技术和定位技术，用于实时了解井下作业人员位置并保证其安全的系统。

该系统对于煤矿井下作业人员的安全具有重要意义，对于提高煤矿生产效率和降低煤矿事故风险具有积极作用。

因此，煤矿井下人员定位系统的安全技术要求非常重要。

二、技术要求：1.定位准确性：煤矿井下人员定位系统应当具备高精度的定位能力，能够准确显示井下作业人员的位置。

误差应控制在1米以内。

2.实时性：煤矿井下人员定位系统应当具备实时性，能够对井下作业人员的位置进行实时更新，并及时向工作人员提供位置信息。

3.稳定性：煤矿井下人员定位系统应当具备稳定可靠的性能，能够在恶劣的井下环境下正常工作，并保持良好的数据传输和定位功能。

4.抗干扰性：煤矿井下人员定位系统应当具备较强的抗干扰能力，能够在有干扰源存在的情况下保证正常工作。

5.安全性：煤矿井下人员定位系统应当具备较高的安全性，能够保护井下作业人员的个人隐私，确保个人信息不被第三方获取和篡改。

6.数据传输保密性：煤矿井下人员定位系统应当具备较高的数据传输保密性，能够保证数据传输过程中的加密和解密功能，防止数据信息被第三方获取和篡改。

7.电源稳定性：煤矿井下人员定位系统应当具备稳定可靠的电源供应，能够在井下环境中长时间工作，保证系统的正常运行。

8.报警功能：煤矿井下人员定位系统应当具备报警功能，能够在发生异常情况时及时向相关工作人员发送报警信息，以便采取紧急措施。

9.兼容性：煤矿井下人员定位系统应当具备较高的兼容性，在与其他设备或系统进行联合使用时能够实现数据共享和互联互通。

10.可靠性：煤矿井下人员定位系统应当具备较高的可靠性，能够在长时间连续工作的情况下保持正常工作，并能够在发生故障时及时进行维修和恢复。

11.系统可管理性：煤矿井下人员定位系统应当具备较高的系统可管理性，能够实现对系统的远程监控、管理和维护，并能够对系统进行故障诊断和问题排查。

1、煤矿井下无线通信系统要求目前煤矿井下安全生产监测设备接入井下监测网络的方式采用有线的方式。

主要是考虑井下的生产环境有许多干扰源，采取有线的方式可以较好的屏蔽周围的干扰，使得监测数据能够较好的传送给监测中心。

由于矿井的开采是在不断地向前进行，因此需要监测的设备的位置也在不断地变化，采用这种方式将是信息采集的灵活性及实时性大打折扣。

井下与安全生产相关的业务有许多，例如：语音，人员定位信息，瓦斯浓度，井下视频图像等。

而根据上述对国内外安全生产的发展与现状的讨论，我国的生产的监测系统各成系统，协议均为各个厂家自己定义的，这样造成每上一种监测系统就需要重新进行一次布线。

因此可以说采用有线的接入方式效率低，工作量大，制约了煤矿安全生产的发展。

鉴于有线或半有线方式的缺点，设备的无线通信方式已经出现在井下。

对于井下无线通信系统还不同于一般地面无线通信系统，它应有以下特殊的要求：(1)煤矿井下空气中含有甲烷等可燃性气体和煤尘，容易发生爆炸事故。

要求电器设备、移动通信设备，采用安全性能好的本质安全型防爆功能。

(2)煤矿井下空间狭小，设备种类又多，要求移动通信系统的体积不能很大。

(3)根据矿井通信规则，矿井移动通信设备发射功率一般较小。

本质安全型防爆电气设备的最大输出功率为25W左右。

(4)井下空间窄小、机电设备相对集中，因此，环境电磁干扰严重。

要求通信设备应具有较强的抗干扰能力。

(5)井下通信设备应有防尘、防水、防潮、防腐、耐机械冲击等防护性能。

(6)井下电网电源的电压波动范围较大，一般在75％～1 10％之间，要求移动通信设备的电源电压波动适应能力强，备用电源应维持不小于2小时的正常工作。

(7)煤矿井下环境恶劣，设备故障率很高，人为破坏事件时有发生，矿井移动通信系统应有较强的抗故障能力。

当系统中某些设备发生故障时，其余非故障设备应该仍能继续工作。

(8)煤矿井下是一个移动的工作环境，随着井下移动通信系统的可靠性以及通信质量的提高、功能的完善、成本的降低，它将承担全部生产调度与救灾通信的任务，要求系统具有较大的信道容量。

矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统矿用无线通信系统使用说明书煤矿通信系统,煤矿,矿井,广播系统1、概述：1.1 用途KT201矿用无线通信系统做为新一代的矿井无线传输系统，采用WIFI与TCP/IP技术相结合，在煤矿井下实现了无线数据的高速传输，为煤矿提供了一个宽带无线传输平台。

该系统根据长春东煤机电研究所企业标准《Q/DMJD 30-2022 KT201矿用无线通信系统》研制、生产、配套和使用，以光纤网络为骨干(接入现有工业环网或独立组网)，以无线网络延伸，在煤矿井下设立若干基站，通过无线通信手段，为实现人员的语音通信、人员管理、数字化视频监控及环境监测等提供了一个共用的平台；也为实现生产调度、应急救援与安全监控与督察提供了良好的应用基础。

系统可根据用户的实际需要灵活配置，它的推广应用将使煤矿通信走上新的台阶。

KT201矿用无线通信系统可根据煤矿企业的不同需求，配备不同的功能模块从而实现不同的功能。

通过无线通信系统，可以实现煤矿企业的通信一体化、管理一体化，数据交换的一体化、数据存储与使用的一体化。

避免了采用多个单独系统所带来的数据格式不一、交换效率低下、安全性差等诸多问题。

KT201矿用无线通信系统分地面和井下两部分。

地面部分由无线控制主机、语音服务器、KJJ127矿用隔爆兼本安型环网交换机以及专用监控软件组成，可配中英文打印机、远程终端、大屏幕投影仪等设备构成功能强大的信息处理中心。

井下部分主要由KJJ127矿用隔爆兼本安型环网交换机、KT201-F矿用隔爆兼本安型无线基站、DXB18矿用隔爆型电池箱、佩带在作业人员身上的KT201-S矿用本安型手机以及矿用通信光缆等构成通信网络。

1.2 系统型号含义如下图1所示：1.3使用环境条件煤矿通信系统,煤矿,矿井,广播系统1.3.1安装于地面机房、调度室的设备，环境条件须符合下列条件: 1.3.1.1环境温度为15℃～30℃；1.3.1.2相对湿度为40%～70%（+25℃）；1.3.1.3 大气压力为80kPa～106kPa；1.3.1.4清洁、无强磁场干扰,无腐蚀性气体和无爆炸性气体。

煤矿5G通信系统安全技术要求和检验方法发布时间：2021-06-28T03:47:19.891Z 来源：《现代电信科技》2021年第3期作者：左鹏飞陈巧娇俞霄波吴国有[导读] 目前，煤矿正处于由人力劳动、机械化向信息化、自动化、智能化升级转型的关键时期。

５Ｇ技术将发挥其网络优势，赋能煤矿生产管理新范式，加速绿色、高效、安全的智慧矿山建设。

（浙江国友通讯科技股份有限公司浙江杭州 311400）摘要：网络是信号传递的基础，5G无线通信系统建设项目采用对IPRAN环网的改造及5G基站的建设，实现煤矿4G+5G网络的有效覆盖。

煤矿企业为推进“5G+智慧矿山”建设，在5G无线通信系统建设的同时还引入矿用5G本安手机、全功能型智能矿灯、矿用隔爆型无线转发器、矿用本安型4K摄像仪、矿用本安型摄像仪等5G设备，进一步提速智能调度系统的分析、决策与指令下达，实现井下生产作业、安全监测等热成像、红外线数据与地面智能化集中控制系统联通再升级，推动智慧矿山的建设。

关键词：煤矿；5G通信系统；安全技术要求；检验方法引言目前，煤矿正处于由人力劳动、机械化向信息化、自动化、智能化升级转型的关键时期。

５Ｇ技术将发挥其网络优势，赋能煤矿生产管理新范式，加速绿色、高效、安全的智慧矿山建设。

由于煤矿井下有瓦斯等易燃易爆气体，直接将地面５Ｇ技术应用于煤矿井下有很大的安全风险。

根据《中华人民共和国安全生产法》和《煤矿安全规程》等的规定，纳入安全标志管理未取得煤矿矿用产品安全标志的产品不得使用。

因此，用于煤矿井下的５Ｇ通信系统必须取得安全标志证书。

1 5G技术应用在煤矿智能化中的必要性5G技术的三大应用场景，分别为Enhanced Mobile Broadband，eMBB（增强型移动宽带）、UltraＲeliable Low Latency Communica-tions，urLLC（超可靠低时延）、Massive Machine Type Communications，mMTC（海量机器通信）。

矿井无线通讯系统使用管理制度第一章总则第一条为了有效管理和使用无线通讯系统，充分发挥其在矿井安全生产管理过程中可靠安全的通讯保障功能，创建本质安全型高产高效现代化矿井，依据《煤矿安全规程》、《煤矿安全生产最新技术与国家强制性标准推广系列—井下人员定位与无线通讯技术实用手册》、煤矿安全质量标准化标准，结合当地煤炭管理部门有关文件要求和公司系统使用管理实际，特制定本使用管理制度。

第二条本管理制度适用于伊泰集团所有煤矿。

第三条各煤矿必须对装备的无线通讯系统加强管理，明确分管领导和科室，制定系统的安装、使用、维护制度和相应的岗位责任制、操作规程，确保系统安全、可靠、正常运行。

第二章安装、使用与维护第四条按照《煤矿安全规程》、煤矿安全质量标准化标准及《煤矿安全生产最新技术与国家强制性标准推广系列—井下人员定位与无线通讯技术实用手册》的规定要求，煤矿装备的无线通讯系统必须具备下列基本功能及要求：（一）基本语音业务：内部通信、主叫号码显示、无条件呼叫转移、用户忙转移、不可及转移、无应答转移、免打扰服务和呼叫等待等基本语音功能。

（二）提供系统内部话路交换功能并可与程控调度电话等其他交换机对接，实现井上井下通讯一体化、有线无线一体化、调度通讯行政通讯一体化、语音和数据一体化。

（三）完善的信令跟踪和分析功能，实现一机双号、双机一号，在局网和公网之间自动漫游，跟踪、救助等定位功能和通知、广播、寻呼、短信以及盲区呼叫等业务功能。

（四）完善的调度和交换功能。

可以提供排队、调度、会议功能；实现广播、调度紧急呼叫分机；调度群呼、组呼；强插、强拆；呼叫转接、保留、切换、代答等功能。

第五条无线通讯系统安装必须达到以下基本要求：（一）系统必须具有“MA”标志准用证、产品合格证和本安或隔爆检验合格证；防爆设备应经检验合格并贴合格证后，方可下井使用。

（二）传输线缆应具有MA标志准用证，具有阻燃与抗静电性能；有一定的抗拉性和抗弯曲性。

（三）井下防爆型的通信、信号和控制等装置，应优先采用本质安全型。

山西省煤炭工业厅煤矿井下通信联络系统使用与管理规范前言为规范全省煤矿井下通信设备和系统的选型、安装、使用、维护与管理，保证煤矿井下通信设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下通信联络，根据国家有关法律法规和标准的要求，制定本规范。

本规范由山西省煤炭工业厅信息中心提出并起草。

1 范围本规范规定了山西省煤矿井下通信设备和系统选型、安装、使用、维护与管理的要求。

本规范适用于山西省煤炭工业厅管辖范围内的煤矿企业。

2 规范性引用文件《煤矿安全规程》GB/T 2887 电子计算机场地通用规范GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1-2000 , eqv IEC 60079-0:1998)GB 3836.2 爆炸性气体环境用电气设备第2 部分：隔爆型“d ”( GB 3836.2-2000 , eqv IEC 60079-l:1990)GB 3836.3 爆炸性气体环境用电气设备第3 部分：增安型“e ” ( GB 3836.3-2000 , eqv IEC 60079-7: 1990)GB 3836.4 爆炸性气体环境用电气设备第4 部分：本质安全型“ i ” ( GB 3836.4-2000 , eqv IEC 60079-11:1999)GB 50215-2005 煤炭工业矿井设计规范AQ 6210-2007 煤矿井下作业人员管理系统MT/T 286 煤矿通信、自动化产品型号编制方法和管理办法MT/T 772-1998 煤矿监控系统主要性能测试方法MT287-92 煤矿信号设备通用技术条件MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求YD / N 065-1997 《邮电部电话交换设备总技术规范书》YD / N 954-1998 《数字程控调度机技术要求和测试方法》YD / N 1821-2008 《通信中心机房环境条件要求》国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装（2010 ) 146 号）国家安全监管总局、国家煤矿安监局关于发布《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装〔2008〕49号）3 术语和定义下列术语和定义适用于本规范3.1 煤矿井下通信联络系统具有以有线或无线的方式实现语音、数据、图像传输的功能。

矿井无线通信系统的特点煤矿井下是一个特殊的工作环境，因此，矿井无线通信系统不同于一般地面无线通信系统，具有如下特点：（1）本安型电气设备。

煤矿井下具有瓦斯等可燃性气体和煤尘。

因此，无线通信设备要求是安全性能好的本质安全型、防爆设备。

（2）传输衰耗大。

煤矿井下空间狭小、巷道倾斜、有拐弯和分支、巷道表面粗糙，且有风站、机车等阻挡体，传输衰耗大。

（3）发射功率小。

本质安全型防爆电气设备的发射功率一般为10mW-40mW左右。

（4）抗干扰能力强。

井下空间窄小、机电设备相对集中、功率大，电磁干扰严重，故设备应具有较强的抗干扰能力。

（5）防护性能好。

应有防尘、防水、防潮、防腐、耐机械冲击等性能。

（6）抗故障能力强。

煤矿井下环境恶劣，设备故障率高，人为破坏事件时有发生。

因此，矿井无线通信系统应具有较强的抗故障能力，当系统中某些设备发生故障时，其余非故障设备仍能继续工作。

（7）信道容量大。

煤矿井下是一个移动的工作环境，现有有线调度电话受到局限。

随着无线通信系统可靠性、通信质量的提高、功能的完善、成本的降低，它将在生产调度特别是抢险救灾中起到主要作用，故需具有较大的信道容量。

（8）移动速度慢。

矿井无线通信系统中手持机的移动速度较慢，这主要是矿井人员及运输工具特性确定的。

2矿井无线通讯系统的建设原则根据山东省安全生产监督管理局、煤炭工业局、煤矿安全监察局统一要求，结合企业实际，我们形成了井下无线通讯系统的建设原则如下：（1）坚持以《煤矿安全规程》为依据来确定井下无线通讯系统技术方案的原则；（2）坚持统筹规划，突出重点，量力而行，应用成熟的井下通讯产品的原则；（3）坚持新老兼顾，避免重复建设，力求少投入、高效益的原则；（4）坚持网络、数据资源共享，避免出现“信息孤岛”的原则。

3系统应用定位及建设思路（1）井下无线通讯系统是当前有线调度通讯系统的有机补充，是安全生产调度通信系统的一部分，其主要目的是加强对井下工作人员的管理。

许瞳煤矿井下WiFi无线通信（精准定位）系统技术规格书许瞳煤矿井下WIFI无线通信（精准定位）系统，要求通过系统建设，实现井上下无线WIFI信号全覆盖、人员（设备）精准定位功能，无线基站集成有线工业交换机、WIFI模块、UWB精准定位模块等，为自动化控制、人员（设备）定位、监测监控、WiFi通信、无线视频、应急广播、智能巡检、物联网终端、智能照明等煤矿井下各监控系统提供统一的数据交互通道，将具有感知、监控能力的各类采集、控制装备技术不断融入到工业生产过程各个环节，提高生产效率，提升安全保障水平。

一、许瞳煤矿现状与需求分析（一）工业环网现状2020年，许暄煤矿完成了工业环网升级改造，采用光纤工业以太环网+现场总线的模式，建设万兆光纤环网传输平台。

地面综合信息机房安装2台赫斯曼MACH4002-24G+3X-L3P作为工业环网核心交换机；老主井车房、新主井车房、东压风机房各安装一台MACH104-20TX-FR作为接入交换机，与核心交换机形成地面千兆工业环网；井下中央变电所、-800变电所、33上部变电所、82下延一中变电所、82下部变电所、82中部变电所、83下上部变电所、-730 变电所各安装一台赫斯曼MACH 104-16TX-PoEP+2X-E,与核心交换机形成井下万兆工业环网。

网络拓扑图如下：新主井车房千兆链路（二）人员定位系统现状许瞳煤矿人员定位系统2013年建设，系统采用RFID区域定位技术，依托矿工业环网建设，实现井上下人员的区域定位。

（三）井下环境井下部分巷道分支叉口路多，巷道弯曲点多，且有个别地方转角最大可以达到90度角；采煤工作面进风巷或个别巷道呈现波浪状起伏。

（四）井下供电电源大巷、车场、掘进头等区域已有照明或摄像机电源引入, 电源电压为AC127V。

但考虑到无线通信系统供电的可靠性、稳定性，需从专用开关敷设专用供电线路。

（五）井下光纤从环网交换机分支到每个巷道处原有电缆，需单独敷设新光缆。

智能化示范煤矿验收管理办法（试行）第一章总则第一条为规范做好智能化示范建设煤矿验收管理工作，根据《关于加快煤矿智能化发展的指导意见》（发改能源﹝2020﹞283号）、《智能化示范煤矿建设管理暂行办法》（国能综通煤炭﹝2020﹞139号）制定本办法。

第二条煤炭企业是煤矿智能化建设的责任主体，应按照《煤矿智能化建设指南（2021年版）》（国能发煤炭规﹝2021﹞29号）进行智能化建设。

智能化示范建设煤矿的验收应注重评价智能化对煤矿生产效率、安全水平等的提升效果。

第三条本办法适用于国家级智能化示范建设煤矿的验收。

第二章申请条件及验收程序第四条申请智能化验收的煤矿应具备以下条件：1.采矿许可证、安全生产许可证齐全有效。

2.生产煤矿完成智能化升级改造，处于正常生产状态，各智能化系统稳定运行至少2个月以上。

3.新建（改扩建）煤矿应完成联合试运转并竣工验收，各智能化系统稳定运行至少3个月以上。

4.制定了煤矿智能化建设规划和专项设计，具有完善的煤矿智能化管理制度和人才队伍。

5.安全生产标准化达二级及以上要求，一年内未被检查出重大隐患且未发生较大及以上事故，三年内未发生重大及以上事故。

6.未被列入失信联合惩戒“黑名单”。

第五条煤矿完成智能化建设后，应先由煤矿主体企业开展自验收工作，并编写《智能化示范建设煤矿自验收报告》。

第六条地方智能化示范建设煤矿通过所属企业集团向煤矿企业所在省（区）的省级能源主管部门提出验收申请，中央企业所属智能化示范建设煤矿向中央企业总部提出验收申请。

验收申请材料包括《智能化示范建设煤矿验收申请表》和《智能化示范建设煤矿自验收报告》。

第七条省级能源主管部门负责对验收申请材料进行审核，研究通过后依据本办法组织专家验收，编制《智能化示范建设煤矿验收报告》，并报送国家能源局。

第八条中央企业负责对所属智能化示范建设煤矿的验收申请材料进行审核，研究通过后依据本办法组织专家验收，并编制《智能化示范建设煤矿验收报告》，报送国家能源局，同时抄送省级能源主管部门。
