井下无线通信的特点及运用

井下通信方案1. 引言在一些特殊的场景中，如井下矿山、高海拔地区、洞穴探险等，常常无法使用传统的通信方式进行沟通。

因此，设计一套可靠、灵活的井下通信方案变得尤为重要。

本文将介绍一种基于无线电波的井下通信方案。

2. 方案概述井下通信方案采用无线电波的传输方式，使用无线电设备和特殊的传感器来实现双向通信。

该方案具有以下特点： - 适用范围广：可以应用于矿山、高海拔地区、洞穴等多种特殊环境。

- 双向通信：可以实现双向语音通话和数据传输。

- 高度可靠：采用先进的信号处理和纠错机制，保证通信质量稳定可靠。

- 灵活性强：可根据不同环境需求进行灵活扩展和配置。

3. 系统架构井下通信方案的系统架构如下所示：+--------------+| 井下节点1 || 传感器1 |+--------------+|WiFi信号传输|+--------------+| 无线中继1 |+--------------+|无线信号传输|+--------------+| 无线中继2 |+--------------+|无线信号传输|+--------------+| 井下节点2 || 传感器2 |+--------------+井下通信方案主要由井下节点和无线中继组成。

井下节点包含传感器和无线电设备，用于采集数据并将数据发送给无线中继。

无线中继负责接收来自井下节点的数据，并通过无线信号传输到另一个无线中继或者地面站点。

4. 井下节点井下节点是井下通信方案的核心组成部分，它包含传感器和无线电设备。

传感器用于采集井下环境的数据，如温度、湿度、气体浓度等。

无线电设备用于将采集到的数据通过无线信号传输给无线中继。

井下节点的主要特点如下： - 小巧轻便：井下通信环境复杂，井下节点需要设计成小巧轻便的形态，以适应狭小的空间。

- 低功耗：由于通信设备需要长时间工作，井下节点需要具有低功耗的特点，以延长电池寿命。

- 高抗干扰能力：井下环境噪声干扰较大，井下节点需要具有较强的抗噪声干扰能力。

无线通讯在煤矿井下的应用国家安全监管总局和国家煤矿安监局下发的《关于建设完善煤矿井下安全避险“六大系统”的通知》，明确提出了要求建设和完善监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等井下安全避险六大系统。

标签：无线通讯；井下；应用按照《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号），根据国家安全監管总局国家煤矿安监局关于建设完善煤矿井下安全避险”六大系统”安监总煤装[2010]146号文件的通知。

按照《煤矿安全规程》在灾变期能够及时通知人员和实现与避险人员通话的要求，建设完善矿井通信联络系统，在主副井绞车房、井底车场、运输调度室、采区变电所、水泵房等主要机电设备硐室和采掘工作面以及采区、水平最高点，都需设本安防爆电话。

井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等，都需有直通矿调度室电话，在特殊环境如：工作人员密集区域、现场环境嘈杂场所，都需设有扩音广播话站，发生险情时，及时通知井下人员撤离。

一、系统总述基于黑龙江鸡西矿业集团”六大系统”的建设，在井上井下完善环网一体化的技术装备下，黑龙江鸡西矿业集团新发矿的主干光缆环网，实现对全矿统一的有线和无线调度指挥。

此方案采用MTD-958dx软交换多媒体生产调度指挥系统为核心，此系统是当前煤矿最前沿的调度解决方案，本系统基于NGN（下一代网络），在煤矿工业以太环网的基础上建设，解决了”六大系统”中矿井通信联络系统的所有功能要求并提高通信的可靠性和通话质量以及丰富的调度指挥管理功能。

同时解决了传统的调度设备只能处理音频信号，功能和业务都比较单一；因MTD-958dx软交换多媒体调度指挥系统开创性的植入各种多媒体模块，不仅可以向下兼容传统调度机基本功能，而且调度信息更丰富（如有电话呼叫调度时触摸屏上会有文字提示和语音提示），还可以处理视频、数据报表、传真、短信、电子邮件、语音信箱等现代化的多媒体业务。

浅谈煤矿井下无线通信系统的实际应用摘要：随着经济的发展，先进的无线通信技术已经被广泛应用。

由于近几年煤矿安全生产事故频频发生，为更好地解决煤矿安全生产问题已经迫在眉睫，井下无线通信系统的应用能更好地实现管理人员、一线职工及调度人员之间的实时联系，当井下某地点发生事故灾害时能以最快的速度通知到井下其它各作业地点人员，便于煤矿应急救援，在日常井下安全生产管理方面增强了现场作业人员安全生产信息及时反馈。

关键词：煤矿安全井下无线通信 wifi实际应用1 煤矿井下无线通信系统的实际应用井下无线通讯系统以有线网络为骨干，以无线网络为延伸，在井下设立若干基站，通过无线局域网覆盖井下巷道，利用矿用本安手机等终端接入设备来实现群呼组呼等功能，从而实现井上对井下语音调度以及井下对井上的信息反馈。

井下应急救援，即在紧急情况发生时，能够迅速有效地与井下的现场工作人员进行通讯，可以使井下所有人员在最短的时间内收到紧急警报，采取应急措施或迅速撤离，最大限度地减少伤亡，保障井下人员的生命安全。

将有关发生了何种紧急情况及发生在何处、采取何种应急措施等一系列指令覆盖至井下所有相关人员。

在日常作业中，借助该系统指令可进行人员调度、指挥生产、通报生产情况等，从而更好地促进安全生产、提高井下作业效率。

2 采用的规程、规范和标准《煤矿安全规程》2011年版《煤炭工业矿井设计规范》gb50215-20053 系统介绍3.1 采用何种系统该系统是根据当前煤矿井下通信系统功能要求的不断增加而开发的一套kt158井下矿用无线通讯系统。

该系统本着先进性、稳定性、实用性、经济型、兼容性、灵活性的设计理念，在井下进行合理安装布置，丰富了本矿井下通讯联络方式。

3.2 系统具备功能①实现井上井下通讯一体化、有线无线一体化、调度通讯行政通讯一体化。

②有调度机（软件）可以实现组呼、群呼、调度强插、强拆、会议功能、录音功能、监听功能。

③通话记录查询功能。

④具有呼叫转移功能。

井下无线通信系统矿用无线通讯系统，简单的说，是井下无线通讯系统和人员定位系统二合一的系统，能够及时、准确的将井下各个区域人员及设备的动态情况使用实时地图反映到地面计算机系统，使管理人员能够随时掌握井下人员、设备的分布状况和每个矿工的运动轨迹，井上与井下实时保持通讯功能以便于进行更加合理的调度管理。

视频监控系统实时监控井下限制区域监控画面。

当事故发生时，井上可以快速准确通知井下人员及时撤离。

救援人员也可根据矿用无线通讯系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。

矿用人员定位管理系统系统功能●矿用人员定位管理系统具有携卡人员出/入井时刻、出/入重点区域时刻、出/入限制区域时刻等监测功能；具有识别携卡人员出/入巷道分支方向等功能；具有识别卡工作是否正常和每位下井人员携带一张唯一性检测功能；系统能对乘坐电机车等各种运输工具的携卡人员进行准确识别；能识别多个同时进入识别区域的识别卡。

●矿用人员定位管理系统具有携卡人员入井总数及人员、出/入井时刻、下井工作时间等显示、打印、查询等功能；具有超时人员总数及人员、超员人员总数及人员报警、显示、打印、查询等功能；具有携卡人员出/入重点区域总数及人员、出/入重点区域时刻、工作时间等显示、打印、查询等功能；具有超时人员总数及人员、超员人员总数及人员报警、显示、打印、查询等功能。

●矿用人员定位管理系统具有携卡人员出/入限制区域总数及人员、出/入限制区域时刻、滞留时间等显示、打印、查询、报警等功能；具有特种作业人员等下井、进入重点区域总数及人员、出/入时刻、工作时间显示、打印、查询等功能；具有工作异常人员总数及人员、出/入时刻及工作时间等显示、打印、查询、报警等功能。

●矿用人员定位管理系统具有携卡人员下井活动路线显示、打印、查询、异常报警等功能；具有携卡人员卡号、姓名、身份证号、年龄、职务或工种、所在区队班组、主要工作地点、每月下井次数、下井时间、每天下井情况等显示、打印、查询等功能。

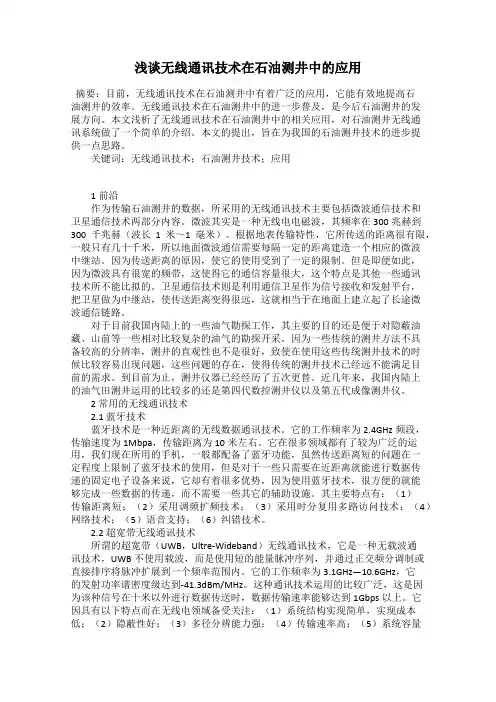

浅谈无线通讯技术在石油测井中的应用摘要：目前，无线通讯技术在石油测井中有着广泛的应用，它能有效地提高石油测井的效率。

无线通讯技术在石油测井中的进一步普及，是今后石油测井的发展方向。

本文浅析了无线通讯技术在石油测井中的相关应用，对石油测井无线通讯系统做了一个简单的介绍。

本文的提出，旨在为我国的石油测井技术的进步提供一点思路。

关键词：无线通讯技术；石油测井技术；应用1前沿作为传输石油测井的数据，所采用的无线通讯技术主要包括微波通信技术和卫星通信技术两部分内容。

微波其实是一种无线电电磁波，其频率在300兆赫到300千兆赫（波长1米～1毫米）。

根据地表传输特性，它所传送的距离很有限，一般只有几十千米，所以地面微波通信需要每隔一定的距离建造一个相应的微波中继站。

因为传送距离的原因，使它的使用受到了一定的限制。

但是即便如此，因为微波具有很宽的频带，这使得它的通信容量很大，这个特点是其他一些通讯技术所不能比拟的。

卫星通信技术则是利用通信卫星作为信号接收和发射平台，把卫星做为中继站，使传送距离变得很远，这就相当于在地面上建立起了长途微波通信链路。

对于目前我国内陆上的一些油气勘探工作，其主要的目的还是便于对隐蔽油藏、山前等一些相对比较复杂的油气的勘探开采。

因为一些传统的测井方法不具备较高的分辨率，测井的直观性也不是很好，致使在使用这些传统测井技术的时候比较容易出现问题，这些问题的存在，使得传统的测井技术已经远不能满足目前的需求。

到目前为止，测井仪器已经经历了五次更替。

近几年来，我国内陆上的油气田测井运用的比较多的还是第四代数控测井仪以及第五代成像测井仪。

2 常用的无线通讯技术2.1 蓝牙技术蓝牙技术是一种近距离的无线数据通讯技术。

它的工作频率为2.4GHz频段，传输速度为1Mbpa，传输距离为10米左右。

它在很多领域都有了较为广泛的运用，我们现在所用的手机，一般都配备了蓝牙功能，虽然传送距离短的问题在一定程度上限制了蓝牙技术的使用，但是对于一些只需要在近距离就能进行数据传递的固定电子设备来说，它却有着很多优势，因为使用蓝牙技术，很方便的就能够完成一些数据的传递，而不需要一些其它的辅助设施。

煤矿井下通信技术应用与分析1我国井下通信方式多年以来，对于井下无线通信技术，国内外进展了很多试验。

虽然研制出了一些井下通信设备，效果却不抱负，因此井下通信较地面通信进展缓慢。

与兴旺国家相比，中国的煤炭工业信息化水平低，装备制造技术还很落后。

20世纪90年月，我国开头组建煤矿井下计算机治理系统，提出矿井生产自动化系统与治理系统相连接，从而实现资源共享的信息系统集成设想。

1.1低频导引通信低频导引通信工作在低频段通常只有几百千赫兹，其传输媒介为同轴电缆。

每隔数百米需在电缆上布置一个辐射器，从而电波向电缆内外辐射，最终实现煤矿井下通信的目的。

通常状况下低频导引通信信号掩盖范围为1km左右，在加接中继器的根底上，通信范围可进一步扩大。

优点:低频导引通信系统造价低且简洁有用。

由于频率低、电缆的传输损耗小(2～4dB/km)，故信号传输距离大。

缺点:由于低频处人为噪声很强，数据误码率高，牢靠性低;波长较大，导致天线收发信号效率低下，同时由于井下巷道的限制，所以天线规格就受到限制;且低频导引通信为模拟通信方式，由于其频率低，故不适合高速数据通信方式。

1.2动力线载波通信动力线载波通信方式作为一种较早应用于井下的通信方式，在煤矿井下掌握、语音及信号监测等方面都有广泛应用。

其原理是利用矿井机车架空线或动力电缆作为信道，将语音信号调成频率为数万赫兹的载波通过信道进展信号传输。

优点:使用简洁便利，借助于已有的电缆或者机车架空线，无需铺设专用线路，是煤矿早期实现电机车移动调度通信的主要手段。

缺点:煤矿井下机车架空线及动力电缆分支较多，且由于各种机电设备的频繁启动，不易使信道参数保持信号传送需要的稳定状态，且架空线及动力电缆载波频率相对较低，架空线及动力电缆的传输阻抗不易与通信机匹配。

1.3井下光纤通信技术井下光纤通信技术是利用光波作载波，以光纤作为传输媒质将信息从一处传至另一处的通信方式，被称之为“有线”光通信。

目前井下光纤通信技术已在不同领域发挥作用，在监测监控系统中，光纤是仅次于语音通信的较为抱负的高速信道。
