平屋顶的排水坡度

平屋顶的排水方式

2

掌握无组织排水和有组织排水的区别，掌握有组织排水的排水构造。

1、 什么叫有组织排水什么叫无组织排水

2、 什么叫外排水什么叫内排水

讲授 平屋顶的排水方式

1、 无组织排水 （2）内排水

2、 有组织排水

（1）外排水

1、 什么叫无组织排水什么叫有组织排水

2、 什么叫外排水什么叫内排水

3、 采用有组织排水的依据

平屋顶的排水方式 回顾复习：

什么叫平屋顶平屋顶坡度形成的两种方式

新

课：

1、平屋顶的排水方式

1.无组织排水

屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。多用于雨水量较少的地区(年降雨量≤900mm地区）。

2.有组织排水

在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。

将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。

(1) 外排水

A.挑檐沟排水

在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。

B.女儿墙排水

高出屋面的女儿墙内沿屋面做1%垫坡，墙底设雨水口连接雨水管穿墙外引下。

C.女儿墙挑檐沟排水

既设挑檐沟又设女儿墙，墙底设排水口排向檐沟，沟底设雨水口连接雨水管。

(2) 内排水

——雨水管沿室内引下。

A.内垫坡排水

——女儿墙内沿屋面做1%垫坡，屋面板底设雨水口连接雨水管。

B.内檐沟排水 ——女儿墙内沿屋面做檐沟，沟底设雨水口连接雨水管。

C.内天沟排水

——屋顶中部设天沟，沟底设雨水口。适用于内廊式多层或高层建筑。

3. 排水组织设计要点

(1)檐沟净宽度≥200mm，分水线最小深度≥120mm。

(2)雨水口的间距≤18m。

(3)檐沟、天沟女儿墙内沿用材料垫坡~1％。

(4)屋面宽度＜12m时，可采用单坡排水。

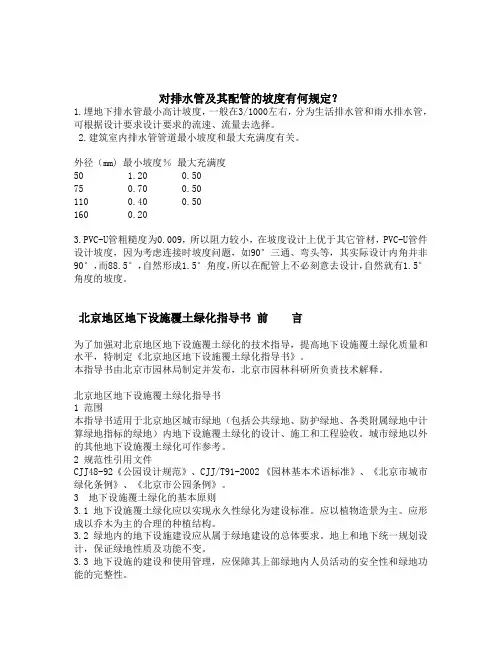

对排水管及其配管的坡度有何规定？

1.埋地下排水管最小高计坡度，一般在3/1000左右，分为生活排水管和雨水排水管，

可根据设计要求设计要求的流速、流量去选择。

2.建筑室内排水管管道最小坡度和最大充满度有关。

外径（mm) 最小坡度％ 最大充满度

50 1.20 0.50

75 0.70 0.50

110 0.40 0.50

160 0.20

3.PVC-U管粗糙度为0.009，所以阻力较小，在坡度设计上优于其它管材，PVC-U管件

设计坡度，因为考虑连接时坡度问题，如90°三通、弯头等，其实际设计内角并非

90°，而88.5°，自然形成1.5°角度，所以在配管上不必刻意去设计，自然就有1.5°

角度的坡度。
