平屋顶的排水方式

平屋顶屋面的排水坡度

平屋顶是一种常见的建筑结构，其屋面设计的排水坡度是非常重要的。排水坡度是指屋面的倾斜度，用于让雨水顺利流入排水系统中，避免积水和漏水等问题。在设计平屋顶的排水坡度时，需要考虑多种因素，包括建筑物的位置、气候条件、屋面材料等。

建筑物的位置是影响排水坡度的重要因素。如果建筑物位于低洼地区或者附近有大量积水的地方，那么需要设计更大的排水坡度，以确保雨水能够顺利排出。另外，如果建筑物周围有高墙或者其他建筑物，也需要考虑这些因素对排水的影响。

气候条件也是影响排水坡度的因素之一。在气候湿润的地区，需要设计更大的排水坡度，以确保雨水能够及时排出，避免屋面积水导致漏水等问题。而在气候干燥的地区，排水坡度可以适当减小，以节约建筑材料和成本。

屋面材料也是影响排水坡度的因素之一。不同的屋面材料具有不同的排水性能，需要根据实际情况进行选择。例如，金属屋面具有较好的排水性能，可以设计较小的排水坡度；而瓦片屋面则需要设计较大的排水坡度，以确保雨水能够及时排出。

平屋顶屋面的排水坡度是非常重要的，需要根据建筑物的位置、气候条件和屋面材料等因素进行合理设计。只有设计合理的排水坡度，才能确保屋面不会积水和漏水，保证建筑物的安全和稳定。

龙源期刊网

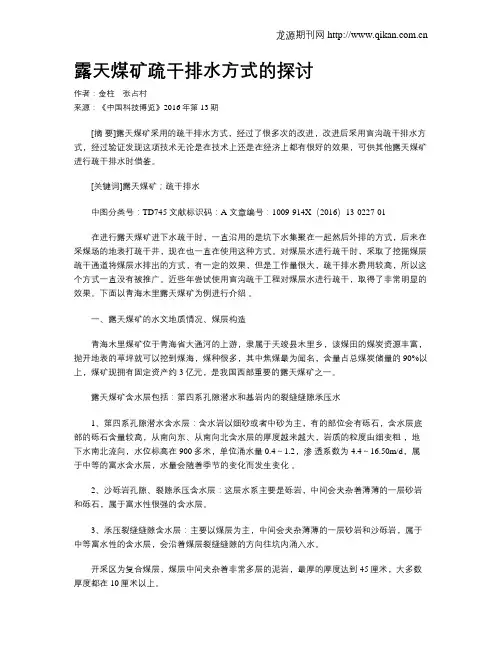

露天煤矿疏干排水方式的探讨

作者：金柱 张占村

来源：《中国科技博览》2016年第13期

[摘 要]露天煤矿采用的疏干排水方式，经过了很多次的改进，改进后采用盲沟疏干排水方式，经过验证发现这项技术无论是在技术上还是在经济上都有很好的效果，可供其他露天煤矿进行疏干排水时借鉴。

[关键词]露天煤矿；疏干排水

中图分类号：TD745 文献标识码：A 文章编号：1009-914X（2016）13-0227-01

在进行露天煤矿进下水疏干时，一直沿用的是坑下水集聚在一起然后外排的方式，后来在采煤场的地表打疏干井，现在也一直在使用这种方式。对煤层水进行疏干时，采取了挖掘煤层疏干通道将煤层水排出的方式，有一定的效果，但是工作量很大，疏干排水费用较高，所以这个方式一直没有被推广。近些年尝试使用盲沟疏干工程对煤层水进行疏干，取得了非常明显的效果。下面以青海木里露天煤矿为例进行介绍 。

一、露天煤矿的水文地质情况、煤层构造

青海木里煤矿位于青海省大通河的上游，隶属于天竣县木里乡，该煤田的煤炭资源丰富，抛开地表的草坪就可以挖到煤海，煤种很多，其中焦煤最为闻名，含量占总煤炭储量的90%以上，煤矿现拥有固定资产约3亿元，是我国西部重要的露天煤矿之一。

露天煤矿含水层包括：第四系孔隙潜水和基岩内的裂缝缝隙承压水

1、第四系孔隙潜水含水层：含水岩以细砂或者中砂为主，有的部位会有砾石，含水层底部的砾石含量较高，从南向东、从南向北含水层的厚度越来越大，岩质的粒度由细变粗 ，地下水南北流向，水位标高在900多米，单位涌水量0.4～1.2，渗 透系数为4.4～16.50m/d，属于中等的富水含水层，水量会随着季节的变化而发生变化 。

2、沙砾岩孔隙、裂隙承压含水层：这层水系主要是砾岩，中间会夹杂着薄薄的一层砂岩和砾石，属于富水性很强的含水层。

平屋顶的排水方式

2

掌握无组织排水和有组织排水的区别，掌握有组织排水的排水构造。

1、 什么叫有组织排水？什么叫无组织排水？

2、 什么叫外排水？什么叫内排水？

讲授 平屋顶的排水方式

1、 无组织排水 （2）内排水

2、 有组织排水

（1）外排水

1、 什么叫无组织排水？什么叫有组织排水？

2、 什么叫外排水？什么叫内排水？

3、 采用有组织排水的依据？

平屋顶的排水方式

回顾复习：

什么叫平屋顶？平屋顶坡度形成的两种方式？

新

课：

1、平屋顶的排水方式

1.无组织排水

屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。多用于雨水量较少的地区(年降雨量≤900mm地区）。

2.有组织排水

在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。

将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。

(1) 外排水

A.挑檐沟排水

在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。

B.女儿墙排水

高出屋面的女儿墙内沿屋面做1%垫坡，墙底设雨水口连接雨水管穿墙外引下。

C.女儿墙挑檐沟排水

既设挑檐沟又设女儿墙，墙底设排水口排向檐沟，沟底设雨水口连接雨水管。

(2) 内排水

——雨水管沿室内引下。

A.内垫坡排水

——女儿墙内沿屋面做1%垫坡，屋面板底设雨水口连接雨水管。

B.内檐沟排水

——女儿墙内沿屋面做檐沟，沟底设雨水口连接雨水管。

C.内天沟排水

——屋顶中部设天沟，沟底设雨水口。适用于内廊式多层或高层建筑。

3. 排水组织设计要点

(1)檐沟净宽度≥200mm，分水线最小深度≥120mm。

(2)雨水口的间距≤18m。

(3)檐沟、天沟女儿墙内沿用材料垫坡0.5~1％。

用心专注、服务专业

房屋屋面的防水与排水设计

屋面防水与排水是屋面构造的核心，是建筑工程中的重要问题。目前，通常采用刚性防水与柔性防水

两种做法。

1屋顶排水方式

(1)无组织排水无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，又称为自由落

水。无组织排水的优点是构造简单、造价低廉，缺点是雨水直接从檐口流泻到地面，外墙脚常被飞溅

的雨水侵蚀，降低了外墙的坚固耐久性。它适用于一般低层或少雨地区建筑。

(2)有组织排水有组织排水是通过檐沟、落水沟、水落管道组成的排水系统，将屋面积水有组织

地排至地面。有组织排水常采用外檐沟排水、女儿墙内檐沟排水和内排水三种形式。

1)外檐沟排水。雨水从屋面直接流入檐沟内，在檐沟内垫出0.5% ~1%的纵向坡度。雨水顺坡度流

入雨水口，也可在外檐沟内设置栏杆或易于泻水的女儿墙。

2)女几墙内檐沟排水。女儿墙内设内檐沟或垫坡排水，雨水口可穿过女儿墙沿女儿墙外设水落管

排水或雨水口垂直穿过楼板，通过外墙内侧雨水管排水。

3)内排水。内排水主要用于高层建筑、多跨建筑。屋面雨水经雨水口穿过楼板，流入室内水落管

或悬吊管，再经室内雨水系统排出。

2．屋面防水等级与设防要求

屋面工程应根据建筑物的性质、重要程度、使用功能要求和防水层合理使用年限，按不同等级进

行设防，其防水等级和设防要求。

3．坡屋顶的屋面排水

屋顶和墙交接处即为檐部，檐部构造与屋面的排水沟方式有关。挑檐的构造与承重结构、基层材料

和出檐长度有关：有组织排水的挑檐天沟可用26号镀锌薄钢板制成或采用钢筋 用心专注、服务专业

混凝土檐沟，钢筋混凝

土檐沟的净宽度应大于或等于200mm，分水处最小深度应大于或等于80mm，沟内最小纵坡：卷材防水
