X射线探伤机欠毫安保护故障分析

医用X射线机器故障排除方法说明书一、前言医用X射线机器是现代医疗中常见的重要设备之一，它使用X射线进行诊断和治疗。

然而，由于复杂的结构和长时间的使用，机器故障是难以避免的。

为了帮助用户解决机器故障，本文将详细介绍医用X射线机器的常见故障及排除方法。

二、常见故障与排除方法1. 电源故障电源是医用X射线机器正常运行的基础，如果电源出现故障，会导致机器无法正常开机。

常见的电源故障包括电源线短路、电源线插头损坏等。

用户可以按照以下步骤进行排查和排除故障：a) 检查电源线是否插紧，若松动则重新插紧；b) 更换电源线，确保电源线完好无损；c) 检查电源插头是否损坏，如有损坏则更换。

2. 显示屏幕故障显示屏是医用X射线机器上重要的人机界面，如出现故障会影响操作和观察结果。

常见的显示屏故障有屏幕黑屏、无法显示图像等。

用户可以根据以下方法进行故障排查：a) 检查显示屏连接线是否插紧；b) 调节显示屏亮度和对比度；c) 若以上步骤无效，可尝试重启机器或联系维修人员。

3. X射线发射故障在使用医用X射线机器时，如果无法发射X射线，就无法进行诊断或治疗。

常见的X射线发射故障有高压发射器故障、X射线管故障等。

用户应按照以下步骤进行排除：a) 检查高压发射器是否损坏，如有损坏则更换；b) 检查X射线管是否老化或损坏，根据实际情况修复或更换。

4. 机器噪音过大医用X射线机器在运行时会产生一定的噪音，但若噪音过大，则会影响工作环境和患者体验。

常见导致噪音过大的原因有风扇故障、机器内部松动等。

用户可以根据以下方法进行故障解决：a) 检查风扇是否正常运转，如有异常则更换；b) 检查机器内部是否有松动的部件，如有，则重新固定。

5. 长时间运行故障医用X射线机器长时间运行会出现过热、系统崩溃等故障。

用户应定期对机器进行保养和检查，以下为常见排除方法：a) 定期清洁设备，防止灰尘堆积；b) 加装散热器或风扇，促进散热；c) 更新系统，确保系统稳定性。

某公司新增工业X射线探伤机辐射安全分析报告【摘要】这篇文章主要讨论了某公司新增工业X射线探伤机的辐射安全分析报告。

在文章提及了对工业X射线探伤机辐射安全的重要性。

正文部分包括工业X射线探伤机的原理和作用、辐射安全相关法规和标准、辐射风险评估、辐射防护措施和辐射事故处理。

通过对这些内容的详细分析，可以有效提高工业X射线探伤机使用过程中的辐射安全水平。

在总结了辐射安全分析的重要性，并强调了辐射安全在工业生产中的必要性。

通过本报告的阐述，可以帮助某公司更好地了解和应对工业X 射线探伤机所涉及的辐射安全问题，保障员工和设备的安全。

【关键词】工业X射线探伤机、辐射安全、原理、作用、法规、标准、风险评估、防护措施、事故处理、结论、报告。

1. 引言1.1 引言某公司近期新增了一台工业X射线探伤机，这是一种利用X射线穿透物体并将其内部结构显示在屏幕上的高科技设备。

工业X射线探伤机在工业生产中具有重要的应用价值，可以帮助企业对产品进行质量检测，发现隐藏的缺陷和问题，保障产品质量和生产安全。

随着工业X射线探伤机的使用，辐射安全问题也备受关注。

X射线是一种电磁辐射，如果不加以正确控制和防护，可能会对人体健康产生不良影响。

本报告将对该公司新增工业X射线探伤机的辐射安全进行深入分析，旨在帮助公司更好地了解和管理辐射安全风险。

在接下来的我们将逐一介绍工业X射线探伤机的原理和作用，辐射安全相关法规和标准，辐射风险评估，辐射防护措施以及辐射事故处理等内容。

通过对这些方面的深入分析，相信可以有效帮助公司提升辐射安全管理水平，最大程度地保障员工和生产设备的安全。

2. 正文2.1 工业X射线探伤机的原理和作用工业X射线探伤机是一种利用X射线穿透物体来检测内部缺陷和材料结构的设备。

其原理是通过X射线管产生X射线，X射线穿透被检测物体后被探测器接收，再通过信号处理系统转化为图像显示在监视器上。

工业X射线探伤机能够对金属、塑料、陶瓷等材料进行高精度的无损检测，发现内部缺陷如裂纹、气孔等，并且可以帮助确定材料的结构和质量。

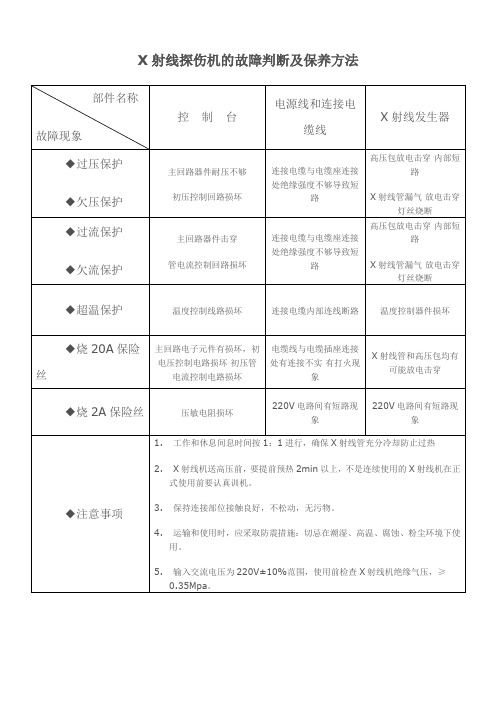

X射线探伤机的故障判断及保养方法六、故障及修理当机器出现故障时，应停止工作，根据现象检查原因。

1、打开电源开关，“电源”灯不亮；风机不转。

A、电源开关坏。

B、电源电缆线接触不良。

C、2A保险丝坏。

D、风机坏，“电源”灯坏。

2、按“高压开”按钮，20A保险丝断或控制器有异常响声。

A、X射线管漏气或高压发生器故障。

B、控制器斩波器坏，输进直流电压。

C、X射线发生器气压低于0.35MPa。

D、X射线发生器压敏电阻短路。

3、控制器壳体麻手。

A、未接地线或接地不良。

B、尽缘不良。

4、打开电源开关显示“ＵＵ”或乱码。

A、有强信号干扰（可关机重新启动）。

B、整流可控硅坏。

C、控制线路故障。

5、按“高压开”按钮后约3秒钟停机，并显示出“ＬＡ”。

A、X射线管灯丝断。

B、X射线管破碎。

C、控制器故障。

D、连接电缆有断线或保险丝断。

6、按“高压开”按钮后显示出“ＰＴ”。

A、连接电缆有断线。

B、管头超温，管头风机坏或环境温度过高。

7、按“高压开”按钮后显示出“ＬＵ”。

A、控制器控制线路坏，无输出电压。

B、整流器坏，无输出电压。

8、工作过程中显示出“ＵＡ”。

A、X射线管未练习好，有放电现象。

B、控制线路有故障。

9、按“高压开”按钮后显示出“ＣＬ”。

A、机器搁置时间过长，进进自动练习状态。

10、机器运行过程中，转动高压旋钮显示“ＣＣ”。

A、千伏使用值超过了练习值。

城市轨道交通X射线安检机的故障诊断与维修摘要：在地铁车站中，X射线安检机利用射线成像原理起到初步筛查危险物品的作用，为保障乘客安全出行具有非常重要的作用。

然而，X射线安检机在长期运转过程中可能会突发故障。

例如，由于机器长时间运行而导致损坏或者因为外部因素干扰而引起系统崩溃、成像模糊、无法检测等等。

因此，需对安检机进行定期检查与维护保养，突发故障情况下应快速、高效地处理设备故障。

基于此，本文介绍了地铁站X射线安检机的结构和工作原理，以及常见的故障类型和维修方法。

关键词：X射线；安检机；故障诊断；故障维修引言地铁作为城市公共交通的主要形式之一，安检机的应用已经成为保障地铁站安全的重要手段之一。

X射线安检机是一种应用广泛的安检设备，具有检测速度快、效率高、精度高等特点。

本文围绕地铁站X射线安检机的故障与维修开展研究，为轨道交通安检设备维保从业者提供一定参考。

1地铁站X 射线安检机的结构和工作原理1.1地铁站X 射线安检机的结构地铁站X射线安检机主要由机械运动控制系统、X射线发生系统、信号采集系统、中央控制处理系统和计算机系统等组成[1]。

其中，机械运动控制系统主要用于控制传输带的运动；X射线发生系统主要用于产生X射线束；信号采集系统主要用于采集X射线照射后的物体信息，并将信息转化为图像；中央控制处理系统主要用于控制机械运动控制系统、X射线发生系统和信号采集系统的工作；计算机系统主要用于图像的处理和显示。

1.2地铁站X 射线安检机的工作原理当被检测的物体通过传送带进入X射线安检机后，机械运动控制系统开始控制传输带的运动，将物体送入X射线束的照射范围内。

X射线束通过照射物体后，信号采集系统开始采集照射后的物体信息，并将信息转化为图像。

中央控制处理系统对图像进行处理和显示，计算机系统对图像进行进一步处理和存储。

2地铁站X射线安检机故障诊断与维修2.1 机械运动控制系统常见故障与维修2.1.1传输带不运动地铁站X射线安检机的机械运动控制系统发生故障时，会导致传输带不运动等问题。

X射线探伤机的故障判断及保养方法六、故障及修理当机器出现故障时，应停止工作，根据现象检查原因。

1、打开电源开关，“电源”灯不亮；风机不转。

A、电源开关坏。

B、电源电缆线接触不良。

C、2A保险丝坏。

D、风机坏，“电源”灯坏。

2、按“高压开”按钮，20A保险丝断或控制器有异常响声。

A、X射线管漏气或高压发生器故障。

B、控制器斩波器坏，输进直流电压。

C、X射线发生器气压低于0.35MPa。

D、X射线发生器压敏电阻短路。

3、控制器壳体麻手。

A、未接地线或接地不良。

B、尽缘不良。

4、打开电源开关显示“ＵＵ”或乱码。

A、有强信号干扰（可关机重新启动）。

B、整流可控硅坏。

C、控制线路故障。

5、按“高压开”按钮后约3秒钟停机，并显示出“ＬＡ”。

A、X射线管灯丝断。

B、X射线管破碎。

C、控制器故障。

D、连接电缆有断线或保险丝断。

6、按“高压开”按钮后显示出“ＰＴ”。

A、连接电缆有断线。

B、管头超温，管头风机坏或环境温度过高。

7、按“高压开”按钮后显示出“ＬＵ”。

A、控制器控制线路坏，无输出电压。

B、整流器坏，无输出电压。

8、工作过程中显示出“ＵＡ”。

A、X射线管未练习好，有放电现象。

B、控制线路有故障。

9、按“高压开”按钮后显示出“ＣＬ”。

A、机器搁置时间过长，进进自动练习状态。

10、机器运行过程中，转动高压旋钮显示“ＣＣ”。

A、千伏使用值超过了练习值。

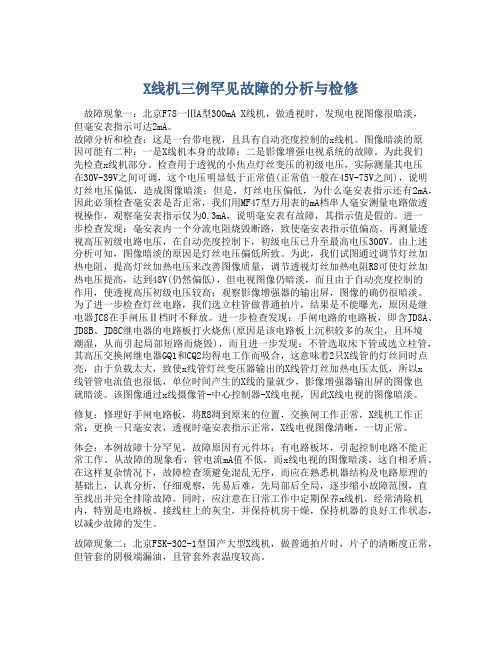

X线机三例罕见故障的分析与检修故障现象一：北京F78一ⅢA型300mA X线机，做透视时，发现电视图像很暗淡，但毫安表指示可达2mA。

故障分析和检查：这是一台带电视，且具有自动亮度控制的x线机。

图像暗淡的原因可能有二种：一是X线机本身的故障；二是影像增强电视系统的故障。

为此我们先检查x线机部分。

检查用于透视的小焦点灯丝变压的初级电压，实际测量其电压在30V-39V之间可调，这个电压明显低于正常值(正常值一般在45V-75V之间)，说明灯丝电压偏低，造成图像暗淡；但是，灯丝电压偏低，为什么毫安表指示还有2mA，因此必须检查毫安表是否正常，我们用MF47型万用表的mA档串人毫安测量电路做透视操作，观察毫安表指示仅为0.3mA，说明毫安表有故障，其指示值是假的。

进一步检查发现：毫安表内一个分流电阻烧毁断路，致使毫安表指示值偏高。

再测量透视高压初级电路电压，在自动亮度控制下，初级电压已升至最高电压300V。

由上述分析可知，图像暗淡的原因是灯丝电压偏低所致。

为此，我们试图通过调节灯丝加热电阻，提高灯丝加热电压来改善图像质量，调节透视灯丝加热电阻R8可使灯丝加热电压提高，达到48V(仍然偏低)，但电视图像仍暗淡，而且由于自动亮度控制的作用，使透视高压初级电压较高；观察影像增强器的输出屏，图像的确仍很暗淡。

为了进一步检查灯丝电路，我们选立柱管做普通拍片，结果是不能曝光，原因是继电器JC8在手闸压Ⅱ档时不释放。

进一步检查发现：手闸电路的电路板，即含JD8A、JD8B、JD8C继电器的电路板打火烧焦(原因是该电路板上沉积较多的灰尘，且环境潮湿，从而引起局部短路而烧毁)，而且进一步发现：不管选取床下管或选立柱管，其高压交换闸继电器GQ1和CQ2均得电工作而吸合，这意味着2只X线管的灯丝同时点亮，由于负载太大，致使x线管灯丝变压器输出的X线管灯丝加热电压太低，所以x线管管电流值也很低，单位时间产生的X线的量就少，影像增强器输出屏的图像也就暗淡。

“欠毫安保护”故障的修复一、现象：2010年8月29日星期六，设备出现“欠毫安保护”。

拆下高压发生器端电缆插头未发现异常。

清理干净后，安装无效果。

再次清理安装，加大结合紧度，电流不升停留在0.5mA，持续30秒左右“欠毫安保护”报警。

一般: “欠毫安保护”说明电流没有接通，有接触不良或断开的地方。

“过毫安保护”说明电流外漏，有闪络、击穿的地方。

测量交流电压（通电，不开高压下，高压发生器顶端接线盒内）：大焦点下，4-55#电压为50～80V；转换为小焦点时，4-56#电压为40～85V。

超出此范围为异常。

二、故障判断：开启高压时，对应焦点下的交流电压不大于110V。

如果高于110V说明焦点没有连上。

多发生在高压发生器端或射线管端的电缆连接处。

（1）断电5分钟后（严格执行5分钟，否则可能有高压），拆下高压发生器端电缆插头，测量公用端与各个焦点应为“接通”状态。

如果有电阻或不通，说明射线管和电缆没有很好连接，或者射线管故障。

（2）如果清理并安装后，试机故障仍有。

断电5分钟后（严格执行5分钟，否则可能有高压），拆下射线管端电缆插头，测量公用端与各个焦点应为“接通”状态。

如果有电阻或不通，说明高压发生器和电缆没有很好连接，或者高压发生器故障。

接通电源，不开高压下，测量射线管端电缆插头有12V交流电压输出。

（3）如果以上测量正常，没有发现烧损，接触不良等现象。

开启高压时，高压发生器对应焦点下的输入电压信号异常，可能为T6000控制板故障，可更换控制板后试机。

三、电缆插头：导电体直径为φ16，孔径φ4。

如果烧损，直径可能变小，孔径可能变大，应采取措施修补，以达到良好接触的目的。

拆电缆头时一定记清法兰的位置，这决定了压紧的力度。

电缆根部导体为公共端，中间为大焦点，小孔为小焦点。

四、电缆插头的清理、高压绝缘硅脂的涂抹。

1、首先选用干净、不退色、不掉毛、吸水能力强的棉纱，小心地用棉纱蘸取少量无水乙醇，擦拭干净原来的残留硅脂，套筒内部的硅脂污物用较小块的棉纱小心蘸取出来，不得碰坏内部弹片。

国产200毫安X线机工作故障排除3例中图分类号：r197 文献标识码：a 文章编号：1007-0745（2013）05-0093-01国产200毫安x线诊断机，它很适合于县级以下级别医院使用，也适用范围中型医院及疾病预防控制中心门诊专项检查。

该机最大优点就是耐受性、适应性好。

本人在长期使用过程中，就遇到的故障、及时检修的方法和故障现象的分析与排除谈一谈自己的体会。

故障现象一：在摄片时，大焦点工作时，指标灯时有时无。

故障分析：床下管大小焦点透视、摄片均正常，上下x线管交换琴键开关接触良好，中间断电器工作从高压发生器油箱窗口观察，高压交换闸吸合良好，其引线未见脱落现象。

观察床上x线灯丝，小焦点灯丝加热良好，大焦点灯丝时亮时不亮，似乎呈线头接触不良现象，从以上现象分析可断定故障发生在高压发生器而且与交换闸有关。

故障检修：打开高压发生器顶盖，提出机芯，检查交换闸引线均连接完好，开机进行空载试验（除去p1p2），发现交换闸上x线管端吸合线圈摇动，其固定螺丝松动、脱落，交换闸松动，接点有时吸合有时不吸合，就由引起，经过处理后，调整交换闸接点位置，故障现象消失。

故障现象二：在摄片时，发现毫安表指标变低，约100毫安左右，冲洗影像较淡。

故障检修方法：用200毫安摄片试验，毫安表指示减半，用100毫安大焦点曝光试验，曝光时间2秒，x线管电压为65千伏，毫安表指示近50毫安，也是减半。

该故障主要考虑全波桥式整流器接触不良，导致断路或某只整流器烧毁造成内部断路。

经检修测量限时器时正常，摄影毫安调节电阻引线牢固。

这样就只有检查高压发生器内元件及电路，经进一步检查发现均正常。

后测x线管次级灯丝电压，经测量发现高压交换开关前后电压不一样。

如50毫安档高压交换开关前为8伏左右，而高压交换开关后灯丝电压为7伏左右。

前后电压差0.8伏左右，这是不正确的，应重点疑高压交换开关活动横臂上带有弹簧的两个触点之间有问题，折开触点金属长合弹簧完好，但意外发现螺旋形导线已断，更换主导线后，重新装机故障消失。
