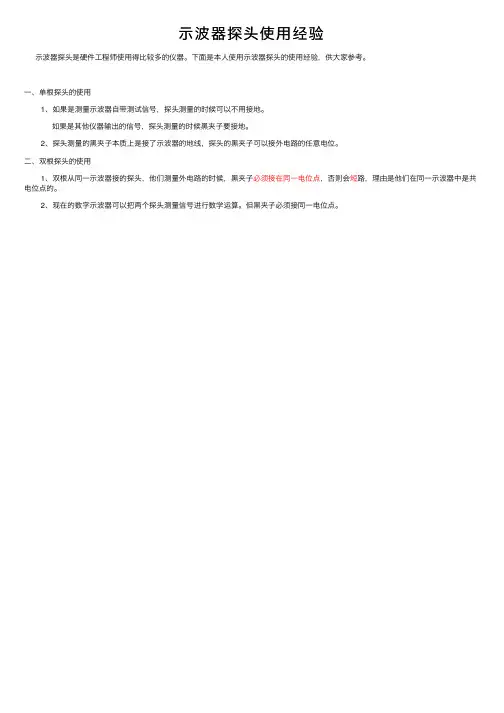

⽰波器探头使⽤经验
⽰波器探头是硬件⼯程师使⽤得⽐较多的仪器。
下⾯是本⼈使⽤⽰波器探头的使⽤经验,供⼤家参考。
⼀、单根探头的使⽤
1、如果是测量⽰波器⾃带测试信号,探头测量的时候可以不⽤接地。
如果是其他仪器输出的信号,探头测量的时候⿊夹⼦要接地。
2、探头测量的⿊夹⼦本质上是接了⽰波器的地线,探头的⿊夹⼦可以接外电路的任意电位。
⼆、双根探头的使⽤
1、双根从同⼀⽰波器接的探头,他们测量外电路的时候,⿊夹⼦必须接在同⼀电位点,否则会短路,理由是他们在同⼀⽰波器中是共电位点的。
2、现在的数字⽰波器可以把两个探头测量信号进⾏数学运算。
但⿊夹⼦必须接同⼀电位点。
示波器作用及使用方法示波器是一种用于显示电信号波形的仪器,它在电子工程、通信、医学等领域中被广泛使用。
本文将介绍示波器的作用和使用方法。
一、示波器的作用示波器主要用于观察和分析电信号的波形特征,以便工程师能够更好地理解和解决电路中的问题。
它可以显示电压随时间变化的波形图像,帮助工程师检测信号的频率、幅度、相位等参数,并判断信号是否存在噪声、失真或其他异常情况。
二、示波器的使用方法1. 连接电路:首先,将示波器的探头正确连接到待测电路上。
探头的接地夹具应连接到电路的地点,而探头的信号夹具则连接到待测信号的位置。
2. 调整示波器设置:打开示波器电源,调整示波器的时间基准和垂直增益,以便适应待测信号的频率和幅度范围。
时间基准决定了水平方向上波形的时间长度,垂直增益则决定了波形在垂直方向上的幅度大小。
3. 观察波形:将示波器的触发模式设置为适当的触发源,并选择合适的触发电平和触发边沿。
然后,观察示波器屏幕上显示的波形图像。
可以通过调整时间基准和垂直增益来放大或缩小波形,以便更清晰地观察信号的细节。
4. 分析波形:根据观察到的波形,可以进行各种分析。
例如,可以测量信号的频率、周期、占空比等参数,以及信号之间的时间关系。
还可以检测信号的峰峰值、均值、有效值等幅度参数。
通过分析波形,可以判断电路是否正常工作,是否存在故障或干扰。
5. 存储和导出数据:示波器通常具有存储和导出数据的功能。
可以将观察到的波形数据保存到示波器的内存中,以便后续分析和比较。
还可以通过示波器的接口将数据导出到计算机或其他设备中进行进一步处理。
总结:示波器是一种重要的电子测量仪器,它可以帮助工程师观察和分析电信号的波形特征。
通过正确连接电路、调整示波器设置、观察和分析波形,工程师可以更好地理解和解决电路中的问题。
同时,示波器还具有存储和导出数据的功能,方便后续的数据处理和分析。
在电子工程和其他相关领域中,熟练掌握示波器的使用方法对于工程师来说是非常重要的。
示例波器的简单使用流程讲解1. 硬件准备在开始使用示波器之前,首先需要进行一些硬件准备工作。
•示波器:选择一款合适的示波器,根据需要选择相应的带宽和采样率。
•探头:根据需要选择合适的探头,常见的有10:1和1:1两种比例的探头。
•电源:确保示波器和被测设备都有稳定的电源供应。
2. 连接示波器接下来,将示波器正确连接到被测电路上。
1.探头连接:将探头的接地夹具连接到电路的接地点上,将探头的信号夹具连接到被测电路上的信号点。
2.示波器连接:将探头的信号夹具分别插入示波器的通道输入接口。
注意,如果示波器有多个通道,需要选择合适的通道进行连接。
3. 示波器设置在完成硬件连接后,需要进行示波器的设置,以便正确地显示和分析被测信号。
1.时间基准设置:选择合适的时间基准,根据被测信号的频率确定采样速率。
一般来说,时间基准选择为1ms/div或10ms/div比较合适。
2.触发设置:设置触发模式和触发电平,以便在被测信号满足触发条件时,示波器进行采样和显示。
3.垂直设置:设置垂直尺度和偏移,以便正确地显示被测信号的幅值。
4.水平设置:设置水平尺度和偏移,以便正确地显示被测信号的时间轴。
4. 测量和分析完成示波器的设置后,可以开始测量和分析被测信号了。
1.观察波形:观察示波器屏幕上显示的波形,确保信号的波形和幅值符合预期。
2.测量幅值:使用示波器的幅值测量功能,测量信号的峰值、峰-to-峰值、平均值等参数。
3.测量频率:使用示波器的频率测量功能,测量信号的频率和周期。
4.捕获触发事件:使用示波器的触发功能,捕获特定事件发生时的波形,以便进一步分析和调试。
5.调整参数:根据测量结果进行必要的参数调整,以便优化被测电路的性能。
5. 结束测试在完成测量和分析后,需要进行一些收尾工作。
1.断开连接:将示波器的探头从被测电路上拔下来,确保安全和保护示波器和被测设备。
2.保存数据:如果有需要,可以将示波器上的波形数据保存下来,以便后续分析和报告。
示波器的应用及使用方法示波器是一种测量仪器,用于显示电信号的波形,通过对电压和时间的测量,可以帮助工程师分析和调试电路。
示波器是电子工程师和电子爱好者的必备工具之一,它在电子领域的应用非常广泛。
一、示波器的应用领域1. 电子设备维修与调试:示波器可以用于检测和分析各种电子设备中的电信号,例如电视机、手机、电脑、音响等。
通过观察信号的波形特征,可以判断故障的原因并进行修复。
2. 电路设计与测试:在电路设计过程中,示波器可以帮助工程师验证设计的正确性,检测信号的失真、干扰等问题,优化电路性能。
同时,示波器还可以用于测试电路的频率响应、阻抗匹配等特性。
3. 通信系统分析:示波器可以用于测试和分析通信系统中的各种信号,例如音频信号、视频信号、射频信号等。
通过对信号的波形、频谱等特征进行观察和分析,可以判断系统的性能和工作状态。
4. 电力系统监测:在电力行业中,示波器可以用于监测和分析电力系统中的电压、电流信号,检测电力质量问题,例如电压波形畸变、电流峰值变动等。
通过对信号的分析,可以判断电力系统的工作状态和稳定性。
5. 教学与科研:示波器是电子教学和科研的重要工具之一,它可以帮助学生理解和掌握电子学原理,进行实验和研究。
二、示波器的基本原理示波器的工作原理是利用垂直和水平的电子束在示波管上形成一个波形图案。
垂直方向上的电子束受到输入电压的控制,水平方向上的电子束由水平扫描器控制。
通过控制电子束的位置和强度,可以在示波管上显示出输入信号的波形。
示波器的主要组成部分包括:1. 垂直放大器:用于将输入信号放大到适当的幅度,通常具有多档可调的放大倍数,以适应不同信号的测量。
2. 水平扫描器:用于控制水平方向上的电子束移动速度和位置,以控制波形显示的时间基准,例如秒/格。
3. 示波管:用于显示波形图案的区域,根据显示方式的不同,可以分为阴极射线示波管(CRT)和液晶显示器(LCD)等。
4. 触发电路:用于控制示波器在输入信号达到特定条件后进行显示,以确保波形的稳定性和可观性。
示波器的使用方法
示波器是一种用于显示电信号波形的仪器,主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤:
1. 连接电源:将示波器的电源线插入电源插座,并确保电源开关处于关闭状态。
2. 连接探头:将探头的接地线连接到示波器的接地端口,将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制:打开示波器的电源开关,调节控制面板上的各个旋钮和按钮,以便正确地显示待测信号波形。
4. 调整时间基准:通过旋转示波器上的时间基准旋钮,以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益:通过旋转示波器上的垂直增益旋钮,以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形:在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征:根据示波器显示的波形,分析信号的频率、振幅、周期等特征。
8. 关闭示波器:完成使用后,关闭示波器的电源开关,并拔出
电源线。
请注意,示波器的具体使用方法可能因品牌和型号而有所差异,建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
示波器及探头使用公司目前使用的示波器以数字示波器为主,分为两类,一类是福禄克(FLUKE)数字示波器,另一类是泰克(Tektronix ),另外还有一台建伍(KENWO0D)模拟示波器。
示波器在生产和研发中都是非常重要的一种仪器,而且也是非常昂贵的一种仪器,所以正确使用示波器不仅能提高工作效率,也能减小对示波器的不合理损耗。
一、示波器基础知识♦什么叫示波器?示波器本质上是一种图形显示设备,它描绘电信号的图形曲线。
在大多数应用中,呈现的图形能够表明信号随时间的变化过程:垂直(Y)轴表示电压,水平(X)轴表示时间。
有时称亮度为Z轴。
这一简单的图形能够说明信号的许多特性,例如:信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分” 信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值(DC)和交流值(AC)信号的噪声值和噪声是否随时间变化。
♦波形测量频率和周期不断重复的信号具有频率特性。
频率的单位是赫兹(Hz),表示一秒时间内信号重复的次数。
成为周期每秒。
重复信号也具有周期特性,即信号完成一个循环所需要的时间量。
周期和频率互为倒数关系,即1/ 周期等于频率,同理1/ 频率等于周期。
电压电压是电路两点间的电势能或信号强度。
有时把地线或零电压作为参考点。
如果测量的是波形从最高峰值到最低峰值的电压值,则称为电压的峰值- 峰值。
幅度幅度是指电路两点间电压量。
幅度通常指被测信号以地或零电压为参考时的最大电压。
其他有些示波器还提供了测量相位、占空比、延时、上升时间等的功能。
♦示波器的分类模拟示波器本质上,模拟示波器工作方式是直接测量信号电压,并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。
示波器屏幕通常是阴极射线管(CRT。
电子束投到荧幕的某处,屏幕后面总会有明亮的荧光物质。
当电子束水平扫过显示器时,信号的电压是电子束发生上下偏转,跟踪波形直接反映到屏幕上。
在屏幕同一位置电子束投射频度越大,显示得也越亮。

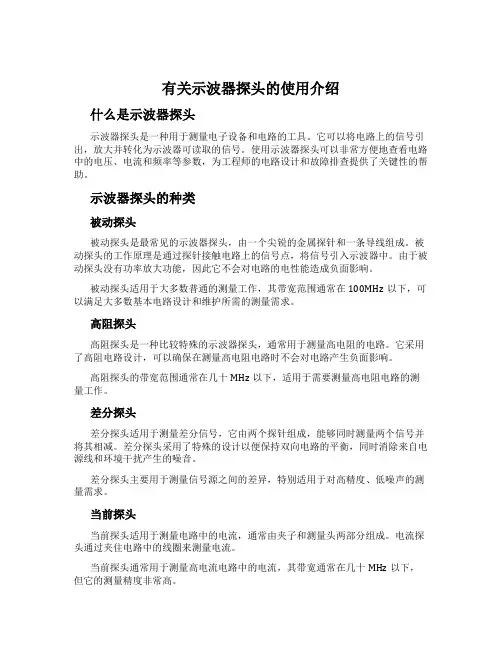

有关示波器探头的使用介绍什么是示波器探头示波器探头是一种用于测量电子设备和电路的工具。
它可以将电路上的信号引出,放大并转化为示波器可读取的信号。
使用示波器探头可以非常方便地查看电路中的电压、电流和频率等参数,为工程师的电路设计和故障排查提供了关键性的帮助。
示波器探头的种类被动探头被动探头是最常见的示波器探头,由一个尖锐的金属探针和一条导线组成。
被动探头的工作原理是通过探针接触电路上的信号点,将信号引入示波器中。
由于被动探头没有功率放大功能,因此它不会对电路的电性能造成负面影响。
被动探头适用于大多数普通的测量工作,其带宽范围通常在100MHz以下,可以满足大多数基本电路设计和维护所需的测量需求。
高阻探头高阻探头是一种比较特殊的示波器探头,通常用于测量高电阻的电路。
它采用了高阻电路设计,可以确保在测量高电阻电路时不会对电路产生负面影响。
高阻探头的带宽范围通常在几十MHz以下,适用于需要测量高电阻电路的测量工作。
差分探头差分探头适用于测量差分信号,它由两个探针组成,能够同时测量两个信号并将其相减。
差分探头采用了特殊的设计以便保持双向电路的平衡,同时消除来自电源线和环境干扰产生的噪音。
差分探头主要用于测量信号源之间的差异,特别适用于对高精度、低噪声的测量需求。
当前探头当前探头适用于测量电路中的电流,通常由夹子和测量头两部分组成。
电流探头通过夹住电路中的线圈来测量电流。
当前探头通常用于测量高电流电路中的电流,其带宽通常在几十MHz以下,但它的测量精度非常高。
示波器探头的使用技巧示波器探头在使用过程中需要注意一些技巧,以确保测量结果的准确性:1.确保探头正确接地。
示波器的地线一定要接到被测电路的地线上才能进行准确的测量。
2.确认探头接触点。
要确保探头与被测点接触良好,避免探针和接触点之间出现接触干扰。
3.确认测量范围。
在测量之前,要确定要测量的电压范围和频率范围,选择合适的探头才能够测量出精确的结果。
4.选择合适的探头。

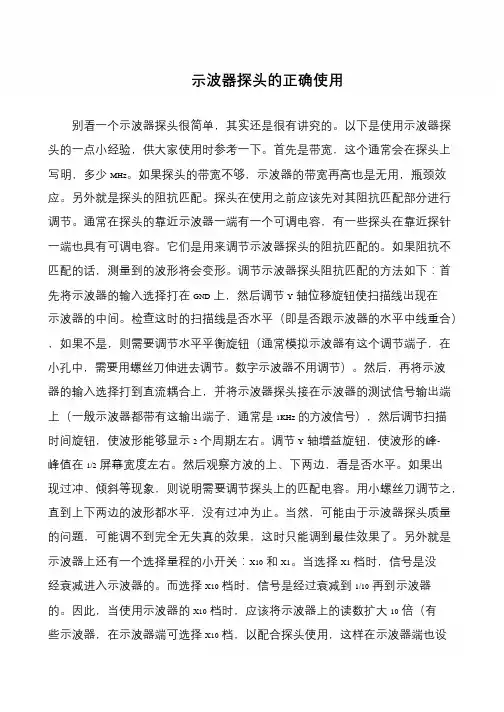

示波器探头的正确使用别看一个示波器探头很简单,其实还是很有讲究的。
以下是使用示波器探头的一点小经验,供大家使用时参考一下。
首先是带宽,这个通常会在探头上写明,多少MHz。
如果探头的带宽不够,示波器的带宽再高也是无用,瓶颈效应。
另外就是探头的阻抗匹配。
探头在使用之前应该先对其阻抗匹配部分进行调节。
通常在探头的靠近示波器一端有一个可调电容,有一些探头在靠近探针一端也具有可调电容。
它们是用来调节示波器探头的阻抗匹配的。
如果阻抗不匹配的话,测量到的波形将会变形。
调节示波器探头阻抗匹配的方法如下:首先将示波器的输入选择打在GND上,然后调节Y轴位移旋钮使扫描线出现在示波器的中间。
检查这时的扫描线是否水平(即是否跟示波器的水平中线重合),如果不是,则需要调节水平平衡旋钮(通常模拟示波器有这个调节端子,在小孔中,需要用螺丝刀伸进去调节。
数字示波器不用调节)。
然后,再将示波器的输入选择打到直流耦合上,并将示波器探头接在示波器的测试信号输出端上(一般示波器都带有这输出端子,通常是1KHz的方波信号),然后调节扫描时间旋钮,使波形能够显示2个周期左右。
调节Y轴增益旋钮,使波形的峰-峰值在1/2屏幕宽度左右。
然后观察方波的上、下两边,看是否水平。
如果出现过冲、倾斜等现象,则说明需要调节探头上的匹配电容。
用小螺丝刀调节之,直到上下两边的波形都水平,没有过冲为止。
当然,可能由于示波器探头质量的问题,可能调不到完全无失真的效果,这时只能调到最佳效果了。
另外就是示波器上还有一个选择量程的小开关:X10和X1。
当选择X1档时,信号是没经衰减进入示波器的。
而选择X10档时,信号是经过衰减到1/10再到示波器的。
因此,当使用示波器的X10档时,应该将示波器上的读数扩大10倍(有些示波器,在示波器端可选择X10档,以配合探头使用,这样在示波器端也设。

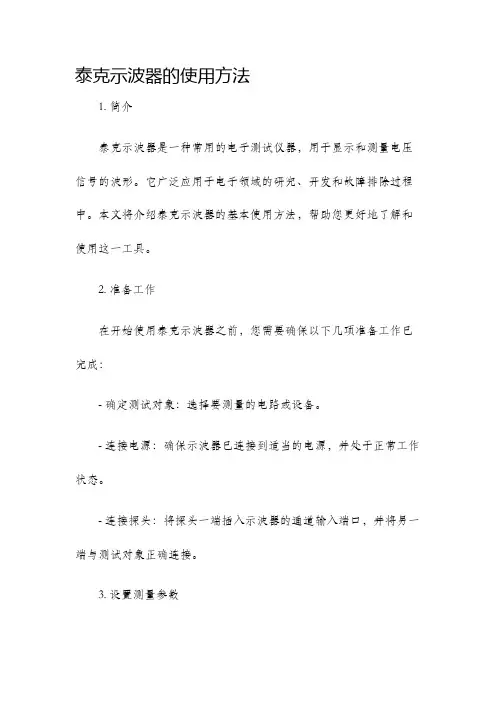

泰克示波器的使用方法1. 简介泰克示波器是一种常用的电子测试仪器,用于显示和测量电压信号的波形。
它广泛应用于电子领域的研究、开发和故障排除过程中。
本文将介绍泰克示波器的基本使用方法,帮助您更好地了解和使用这一工具。
2. 准备工作在开始使用泰克示波器之前,您需要确保以下几项准备工作已完成:- 确定测试对象:选择要测量的电路或设备。
- 连接电源:确保示波器已连接到适当的电源,并处于正常工作状态。
- 连接探头:将探头一端插入示波器的通道输入端口,并将另一端与测试对象正确连接。
3. 设置测量参数- 水平设置:通过调整水平控制旋钮,设置示波器屏幕上波形的水平位置和时间基准。
根据需要,可以调整时间基准的范围和精度,以便更好地观察波形变化。
- 垂直设置:通过调整垂直控制旋钮,设置波形的幅度和位置。
根据信号的幅度范围选择合适的量程,并调整位置使波形在屏幕中心。
4. 进行测量- 单通道测量:选择要测量的通道,并确保该通道的探头已正确连接到测试对象上。
调整垂直和水平设置,使波形在屏幕上清晰可见。
观察波形的幅度、频率和形状,并根据需要进行调整。
- 双通道测量:如果需要同时比较两个信号,可以使用示波器的两个通道进行测量。
将两个探头连接到相应的测试对象上,并通过调整垂直设置确保两个波形在屏幕上均匀分布。
利用示波器提供的功能,可以进行波形的加减、乘除等运算。
- 自动测量:示波器通常配备了自动测量功能,能够自动分析波形并显示相应的测量结果,如峰峰值、频率、周期等。
在需要快速测量的情况下,可使用该功能进行快速测量。
5. 存储和分析波形- 存储波形:示波器通常具有存储功能,可以将观察到的波形保存到内部存储器或外部存储设备中。
通过按下相应的存储按钮或菜单选项,可以将当前波形保存,并在需要时进行回放和分析。
- 波形分析:示波器还提供了一系列波形分析功能,如自动峰值检测、频谱分析、时域和频域测量等。
利用这些功能,可以对波形进行更深入的分析,并获取更多有关信号特性的信息。
