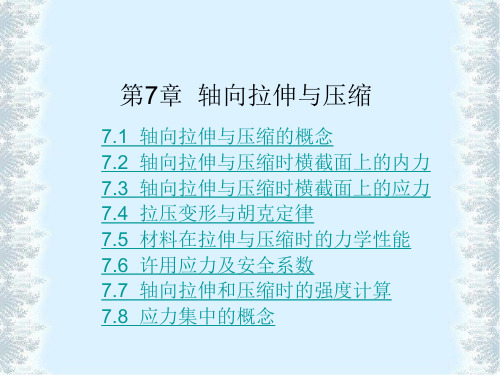

第7章轴向拉伸与压缩

第七章轴向拉伸和压缩一、内容提要轴向拉伸与压缩是杆件变形的基本形式之一，是建筑工程中常见的一种变形。

(一)、基本概念1. 内力 由于外力的作用，而在构件相邻两部分之间产生的相互作用力。

这里要注意产生内力的前提条件是构件受到外力的作用。

2. 轴力 轴向拉（压）时，杆件横截面上的内力。

它通过截面形心，与横截面相垂直。

拉力为正，压力为负。

3. 应力 截面上任一点处的分布内力集度称为该点的应力。

与截面相垂直的分量σ称为正应力，与截面相切的分量τ称为切应力。

轴拉（压）杆横截面上只有正应力。

4. 应变 单位尺寸上构件的变形量。

5. 轴向拉（压） 杆件受到与轴线相重合的合外力作用，产生沿着轴线方向的伸长或缩短的变形，称为轴向拉（压）。

6. 极限应力 材料固有的能承受应力的上限，用σ0表示。

7. 许用应力与安全系数 材料正常工作时容许采用的最大应力，称为许用应力。

极限应力与许用应力的比值称为安全系数。

8. 应力集中 由于杆件截面的突然变化而引起局部应力急剧增大的现象，称为应力集中。

(二)、基本计算1. 轴向拉（压）杆的轴力计算求轴力的基本方法是截面法。

用截面法求轴力的三个步骤：截开、代替和平衡。

求出轴力后要能准确地画出杆件的轴力图。

画轴向拉（压）杆的轴力图是本章的重点之一，要特别熟悉这一内容。

2. 轴向拉（压）杆横截面上应力的计算任一截面的应力计算公式 AF N =σ 等直杆的最大应力计算公式 AF max N max =σ 3. 轴向拉（压）杆的变形计算虎克定律 A E l F l N =∆εσE =或 虎克定律的适用范围为弹性范围。

泊松比 εε=μ'4. 轴向拉（压）杆的强度计算强度条件塑性材料：σma x ≤[σ] 脆性材料： σt ma x ≤[σt ]σ c ma x ≤[σc ]强度条件在工程中的三类应用（1）对杆进行强度校核在已知材料、荷载、截面的情况下，判断σma x是否不超过许用值[σ]，杆是否能安全工作。

材料力学学习指导与练习第二章2.1预备知识一、基本概念1、 轴向拉伸与压缩承受拉伸或压缩杆件的外力作用线与杆轴线重合，杆件沿杆轴线方向伸长或缩短，这种变形形式称为轴向拉伸或轴向压缩。

2、 轴力和轴力图轴向拉压杆的内力称为轴力，用符号F N 表示。

当F N 的方向与截面外向法线方向一致时，规定为正，反之为负。

求轴力时仍然采用截面法。

求内力时，一般将所求截面的内力假设为正的数值，这一方法称为“设正法”。

如果结果为正，则说明假设正确，是拉力；如是负值，则说明假设错误，是压力。

设正法在以后求其他内力时还要到。

为了形象的表明各截面轴力的变化情况，通常将其绘成“轴力图”。

作法是：以杆的左端为坐标原点，取χ轴为横坐标轴，称为基线，其值代表截面位置，取F N 轴为纵坐标轴，其值代表对应截面的轴力值，正值绘在基线上方，负值绘在基线下方。

3、 横截面上的应力根据圣维南(Saint-Venant)原理，在离杆一定距离之外，横截面上各点的变形是均匀的，各点的应力也是均匀的，并垂直于横截面，即为正应力，设杆的横截面面积为A ，则有AN =σ 正应力的符号规则：拉应力为正，压应力为负。

4、 斜截面上的应力与横截面成α角的任一斜截面上，通常有正应力和切应力存在，它们与横截面正应力σ的关系为：()⎪⎪⎩⎪⎪⎨⎧=+=αστασσαα2sin 22cos 12α角的符号规则：杆轴线x 轴逆时针转到α截面的外法线时，α为正值；反之为负。

切应力的符号规则：截面外法线顺时针转发900后，其方向和切应力相同时，该切应力为正值；反之为负值。

当α=00时，正应力最大，即横截面上的正应力是所有截面上正应力中的最大值。

当α=±450时，切应力达到极值。

5、轴向拉伸与压缩时的变形计算与虎克定律（1） 等直杆受轴向拉力F 作用，杆的原长为l ，面积为A ，变形后杆长由l 变为l +∆l ，则杆的轴向伸长为EAFl l =∆用内力表示为EAll N F =∆ 上式为杆件拉伸（压缩）时的虎克定律。

第二篇材料力学教学目标：掌握截面法求解轴力；会画轴力图；掌握拉伸变形求解；掌握拉伸、压缩相关强度计算。

重点、难点：轴向拉伸、压缩件的强度计算。

学时分配：8学时。

一构件的承载能力承载能力：为了保证工程结构在载荷的作用下正常工作，要求每个构件应有足够的承受载荷的能力，简称为承载能力。

承载能力的大小主要有以下三个方面来衡量：1. 足够的强度强度：是指构件抵抗破坏的能力。

构件能够承受载荷而不破坏，就认为满足了强度要求。

2. 足够的刚度刚度：是指构件抵抗变形的能力。

如果构件的变形被限制在允许的范围内，就认为满足刚度要求。

3.足够的稳定性稳定性：是指构件保持其原有平衡形式（状态）的能力。

为了保证构件正常工作，必须具备以上足够的强度，足够的刚度和足够的稳定性等三个基本要求。

二材料力学的任务任务：研究构件在外力的作用下的变形，受力和破坏的规律，在保证构件安全，经济的前提下，为构件选用合理的材料，确定合理的横截面形状和尺寸。

材料力学也是一门理论和实验相结合并重的科学，应该密切注意理论和实践的结合，这是学好材料力学的基础。

三杆件1.杆件：是指纵向（长度方向）尺寸远大于横向（垂直于长度方向）尺寸的构件。

直杆：如果构件的轴线（各截面形心的连线）是直线，切各横截面积相等，这种杆件成为等截面直杆，简称为直杆。

它是材料力学研究的基本对象。

2. 杆件变形的基本形式（1）轴向拉伸或轴向压缩。

杆件受沿轴线的拉力或压力的作用，杆件沿轴线伸长或缩短。

（2）剪切。

杆件受大小相等，指向相反且相距很近的两个垂直于杆件轴线方向外力的作用，杆件在二力间的横截面产生相对的滑动。

（3）扭转。

杆件受一对大小相等，转向相反，作用面与杆件轴线垂直的力偶作用，两力偶面之间各横截面将绕轴线产生相对的转动。

（4）弯曲。

杆件受垂直于轴线的横向力作用，杆件轴线由直线变为曲线。

第四章拉伸和压缩§4-1 拉伸和压缩的概念工程中有许多构件在工作的时候是受拉伸和压缩的，如图所示的吊车，在载荷G的作用下，AB杆和钢丝绳受到拉伸，而BC杆受到压缩。

《工程力学》练习题第一章绪论1. 强度是指构件在外力作用下抵抗_破坏_的能力，刚度是指构件在外力作用下抵抗_变形_的能力，稳定性是指构件在外力作用下保持_平衡_的能力。

2. 静力学研究的对象是刚体，刚体可以看成是由质点系组成的不变形固体。

材料力学研究的对象是变形固体。

（√）3. 变形固体四种基本变形，即拉压变形、剪切与挤压变形、扭转变形及弯曲变形。

（√）4. 在材料力学对变形固体假设中，最小条件假设是指在外力的作用下，变形固体所产生的变形较小，在强度校核计算中采用初始状态的尺寸进行计算。

（√）5. 材料力学对变形固体的假设中，同向异性假设是指变形固体在不同方位显示出的力学性能的差异性。

但在实际中仍然按各向同性计算。

（√）第二章静力学的基本概念和受力分析1. 刚体是指在力的的作用下，大小和形状不变的物体。

2. 力使物体产生的两种效应是___内_____效应和_ _外___效应。

3、力是矢量，其三要要素是（大小）、方向及作用点的位置。

4、等效力系是指（作用效果）相同的两个力系。

5、非自由体必受空间物体的作用，空间物体对非自由体的作用称为约束。

约束是力的作用，空间物体对非自由体的作用力称为（约束反力），而产生运动或运动的趋势的力称为主动力。

6、物体的平衡状态是静止状态。

（X）7、物体的平衡状态是匀速直线运动态。

（X）8.作用力与反作用力是一组平衡力系。

（X ）9、作用在刚体上的二力，若此两力大小相等、方向相反并同时作用在同一直线上,若此刚体为杆件则称为而二力杆件。

（√）10、作用在刚体上的力，可以沿其作用线滑移到刚体上的任意位置而不会改变力对刚体的作用效应。

（√）11、作用在刚体上的力，不能沿其作用线滑移到刚体上的任意位置。

主要是滑移后会改变力对刚体的作用效应。

（X ）12、作用在刚体上的三个非平行力，若刚体处于平衡时，此三力必汇交。

（√）13、两物体间相互作用时相互间必存在一对力，该对力称为作用力与反作用力。
