PIV技术的原理与应用1. 什么是PIV技术？PIV（Particle Image Velocimetry）技术是一种用于测量流体中速度变化的光学测量技术。
它基于成像和粒子追踪的原理，通过记录流体中的颗粒运动轨迹，从而推断速度信息。
PIV技术可以应用于多个领域，包括流体力学研究、流体工程、航空航天等。
2. PIV技术的原理PIV技术的原理基于两个主要步骤：成像和粒子追踪。
2.1 成像在PIV实验中，成像是通过激光束照射流体中的颗粒，形成一个平面投影，并利用高速摄像机记录下颗粒的图像。
成像过程中需要注意以下几点：•使用适当的激光光源，以确保产生足够能量的光线来照亮流体中的颗粒，同时避免对流体的影响。
•选择适当的摄像机来记录图像。
高速摄像机通常具有较高的帧率和分辨率，可以捕捉到颗粒的快速运动。
2.2 粒子追踪粒子追踪是PIV技术中的核心步骤，它通过分析颗粒在连续图像帧中的位移来推断流体的速度。
粒子追踪主要包括以下两个步骤：•特征提取：在每一帧图像中，使用适当的特征提取算法找到颗粒的位置。
常用的特征提取算法包括亮度加权相关方法和互相关方法。
•位移估计：通过对颗粒在不同帧之间的位移进行比较，可以估计出流体的速度。
位移估计通常使用相关与平均方法或剪切相关方法。
3. PIV技术的应用PIV技术以其快速、非侵入性和高精度的特点，得到了广泛的应用。
以下是PIV技术在不同领域中的应用示例：3.1 流体力学研究PIV技术在流体力学研究中起着至关重要的作用。
通过使用PIV技术，研究人员可以获得流体中不同位置的速度分布和涡旋结构等信息。
这有助于深入了解流体运动的本质，优化流体系统的设计。
3.2 流体工程PIV技术在流体工程中的应用非常广泛。
例如，在风洞实验中，通过使用PIV 技术，可以获得飞机在风中的速度分布和风阻等参数。
这对于飞机设计和气动性能评估非常重要。
3.3 航空航天PIV技术在航空航天领域中也有广泛的应用。
例如，在火箭推进系统中，PIV 技术可以帮助研究人员分析燃烧室内的流动特性，优化燃烧效率。

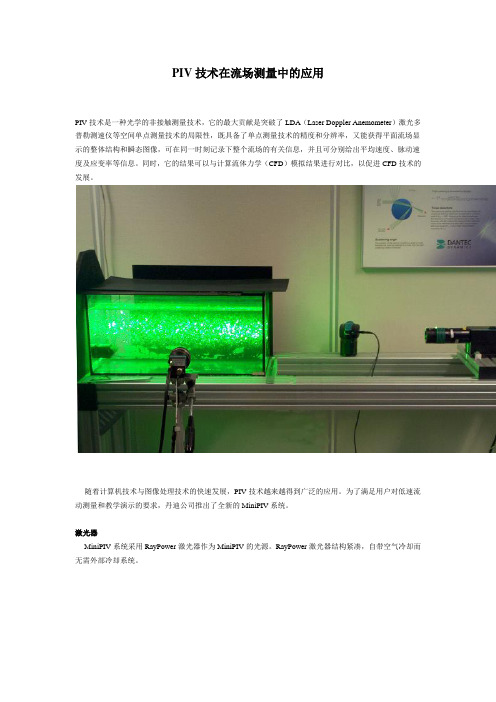

PIV技术在流场测量中的应用PIV技术是一种光学的非接触测量技术，它的最大贡献是突破了LDA（Laser Doppler Anemometer）激光多普勒测速仪等空间单点测量技术的局限性，既具备了单点测量技术的精度和分辨率，又能获得平面流场显示的整体结构和瞬态图像，可在同一时刻记录下整个流场的有关信息，并且可分别给出平均速度、脉动速度及应变率等信息。
同时，它的结果可以与计算流体力学（CFD）模拟结果进行对比，以促进CFD技术的发展。
随着计算机技术与图像处理技术的快速发展，PIV技术越来越得到广泛的应用。
为了满足用户对低速流动测量和教学演示的要求，丹迪公司推出了全新的MiniPIV系统。
激光器MiniPIV系统采用RayPower激光器作为MiniPIV的光源。
RayPower激光器结构紧凑，自带空气冷却而无需外部冷却系统。
RayPower激光器具有良好的光斑质量（接近TEM00），有三种能量可以选择：450mW、2W和5W。
软件DynamicStudio是一个革命性的，灵活的并且易于掌握的图像系统软件平台。
可用于诸如粒子图像测速系统(PIV)，激光诱导荧光系统(LIF)，燃烧诊断，粒径测量，及雾化特性分析等领域。
DynamicStudio软件平台存在于整个实验过程: 从整套系统的建立，数据采集直至最终的数据处理、分析及图形显示。
其整套架构都为更高传输速度及更大图像分辨率的相机而设计。
由于采用了即插即用及动态向导技术，整套系统硬件的管理及控制变得非常轻松。
一些最新的图像处理技术，如分布式数据计算、本征正交分解、图像拼接、LSM算法等也整合在软件平台内，使得用户可以方便快捷的对整个测量过程有更深层次的认识。
圆柱绕流的拉格朗日特征追踪研究旋转流场实验结果(速度梯度场)对比：。
piv实验报告PIV实验报告引言：PIV（Particle Image Velocimetry）是一种用于测量流体中速度场的非侵入式实验技术。
通过投射激光束照亮流体中的颗粒，再通过高速摄像机捕捉颗粒的运动轨迹，从而得到流体的速度分布。
本实验旨在通过PIV技术研究流体的流动特性，探索其在工程领域的应用。
实验装置：实验装置由激光器、光学系统、流体容器、高速摄像机和数据处理系统组成。
激光器产生一束高能激光束，通过光学系统聚焦到流体容器中的感兴趣区域。
高速摄像机以高帧率连续拍摄流体中颗粒的运动轨迹，并将图像传输至数据处理系统进行后续分析。
实验步骤：1. 准备工作：清洁实验装置，确保光学系统无尘，流体容器无杂质。
2. 调试激光器：调整激光器的功率和聚焦点，使其能够提供足够的照明强度。
3. 准备流体：选择适当的流体，并在容器中注入。
确保流体的温度和浓度符合实验要求。
4. 设置摄像机参数：根据实验需求，设置摄像机的曝光时间、帧率和分辨率。
5. 拍摄图像：将摄像机对准感兴趣区域，开始连续拍摄图像。
6. 数据处理：将图像传输至数据处理系统，使用PIV软件对图像进行处理，得到速度场分布。
实验结果：通过对实验数据的处理和分析，我们得到了流体中的速度场分布图。
在流体容器中，我们观察到了流体的流动特性，并得到了以下结论：1. 流速分布：在流体中心区域，流速较快，流速逐渐减小，形成速度梯度。
这与流体在管道中的流动规律相符。
2. 湍流现象：在某些区域，我们观察到了湍流现象，即流体的速度变化非常剧烈，形成涡旋。
湍流现象对于工程领域的流体控制和能量转换具有重要意义。
3. 边界层：在流体与固体壁面接触的区域，我们发现了边界层的存在。
边界层是流体流动的特殊区域，对于流体的传热和质量传递起着重要作用。
实验讨论：通过PIV实验，我们成功地研究了流体的流动特性，并得到了流体的速度场分布。
这对于理解流体力学、优化工程设计以及解决流体相关问题具有重要意义。

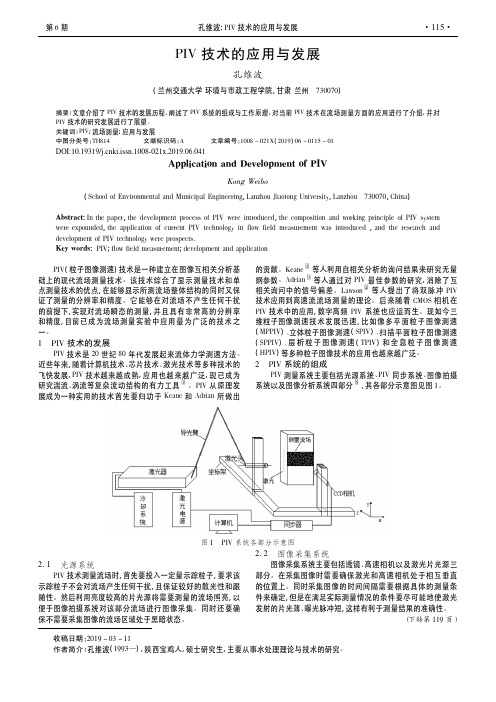

第6期收稿日期：2019－03－11作者简介：孔维波(1993—)，陕西宝鸡人，硕士研究生，主要从事水处理理论与技术的研究。
PIV 技术的应用与发展孔维波(兰州交通大学环境与市政工程学院，甘肃兰州730070)摘要：文章介绍了PIV 技术的发展历程，阐述了PIV 系统的组成与工作原理，对当前PIV 技术在流场测量方面的应用进行了介绍，并对PIV 技术的研究发展进行了展望。
关键词：PIV ;流场测量;应用与发展中图分类号：TH814文献标识码：A 文章编号：1008－021X (2019)06－0115－01Application and Development of PIVKong Weibo(School of Environmental and Municipal Engineering ，Lanzhou Jiaotong University ，Lanzhou 730070，China )Abstract :In the paper ，the development process of PIV were introduced ，the composition and working principle of PIV system were expounded ，the application of current PIV technology in flow field measurement was introduced ，and the research and development of PIV technology were prospects．Key words :PIV ;flow field measurement ;development and application PIV (粒子图像测速)技术是一种建立在图像互相关分析基础上的现代流场测量技术。
该技术综合了显示测量技术和单点测量技术的优点，在能够显示所测流场整体结构的同时又保证了测量的分辨率和精度。
PIV原理及其应用PIV是Particle Image Velocimetry的缩写，意为“粒子图像测速”，是一种用于测量流场速度和流体运动行为的非接触式光学测量技术。
它通过将流场中的小颗粒（通常是悬浮在液体中的粒子）作为示踪物来进行测量，利用高速摄像机等设备捕捉颗粒图像，并通过图像处理和分析获取流场的速度和速度矢量分布信息。
PIV的基本原理是利用颗粒在流场中随流动变化的速度来获取流场速度信息。
具体操作过程包括以下几个步骤：1.示踪颗粒标记：在流体中添加适量的颗粒（通常是微米级的粒子），这些颗粒应具有足够的密度和散射光的特性，以便使它们能够被摄像机捕捉到。
2.图像获取：使用高速摄像机等设备对流场中的颗粒进行连续的图像捕获。
由于颗粒会在流场中运动，因此在时间序列上连续获取的图像可以反映出颗粒的运动轨迹。
3.图像处理：对连续捕获的图像进行处理，以识别和跟踪颗粒的位置。
通常使用相关算法、互相关算法或相关算法和追踪算法的组合来实现。
4.速度计算：根据颗粒在相邻图像之间的位移，计算每个颗粒的瞬时速度。
可以根据这些速度数据获取流场的速度分布和速度矢量图像。
PIV技术具有许多应用领域，以下列举其中几个典型的应用：1.流体力学研究：PIV技术可以用于测量液体和气体的粘性、湍流、湍流结构、边界层行为等流体力学性质。
通过获取流体流动的速度分布和速度矢量图像，可以对流体的流动行为进行详细的分析和研究。
2.空气动力学研究：PIV技术可以用于测量飞机、汽车、船舶等物体周围的气流速度和流场结构。
这对于设计和优化运输工具的气动外形、减少阻力和气动噪声等方面具有重要意义。
3.涡流研究：PIV技术可以用于测量涡流的速度、旋转方向和强度等特性。
涡流是流体中旋转速度明显高于周围流体的局部区域，它在空气动力学、流体力学和气象学等领域中都有重要的研究价值。
4.生物流体力学研究：PIV技术可以用于测量生物流体中的速度分布，如心脏血流、肺部气流、细胞运动等。
PIV实验技术报告摘要：本文介绍了PIV（粒子图像测速）实验技术的原理、仪器设备、实验过程和数据处理方法。
通过PIV实验，可以精确地测量流体介质中的速度分布，并对流场的运动特性进行分析和研究。
实验结果表明，PIV技术是一种高精度、高分辨率的流场测量方法，对于流体力学研究和工程应用具有重要意义。
1.引言粒子图像测速(PIV)是一种用于测量流体介质中速度场分布的非接触式测量方法。
它通过在流场中添加颗粒或通过实验液体中的已有颗粒来测量流场中颗粒的运动轨迹，并利用计算算法来获得流场中的速度矢量场。
本文主要介绍PIV技术的原理、仪器设备、实验过程和数据处理方法。
2.原理PIV实验的基本原理是通过拍摄两幅连续时间间隔极短的图像，再通过计算机处理这两幅图像来获得流场速度分布。
实验中，通过成像装置将流场中的颗粒的二维图像记录下来，并通过图像处理软件对这些图像进行处理，得到颗粒运动的位移信息。
根据颗粒在两幅图像中的位置变化以及两幅图像之间的时间间隔，可以计算出流场中颗粒的平均速度。
3.仪器设备PIV实验所需的主要仪器设备有：激光器、摄像机、成像装置、实验容器和图像处理软件。
激光器用于提供激光光源，摄像机用于捕捉流场中颗粒的图像，成像装置用于将颗粒的图像传送给摄像机进行记录，实验容器用于容纳流体介质，图像处理软件用于对图像进行处理和分析。
4.实验过程PIV实验的基本步骤包括：实验准备、实验装置安装、调试系统、进行实验和数据处理。
实验前需要根据具体情况选择合适的颗粒，并进行流动性能测试以确定实验参数。
然后需要根据实验要求进行装置安装和调试，确保实验装置的稳定性和准确性。
实验过程中，通过激光照射流体中的颗粒，并通过摄像机记录颗粒的图像。
最后，通过图像处理软件对图像进行处理和分析，得到流场的速度分布数据。
5.数据处理方法PIV实验得到的数据需要经过一系列处理方法来提取有用的流场信息。
数据处理方法包括：图像预处理、图像匹配、自相关分析、位移矢量计算和速度矢量分析。
瞬态流场测量技术及其应用瞬态流场测量技术是指可以测量非定常流场的流场测量技术。
瞬态流场测量常用的方法有：激光多普勒测速仪（LDV）、电容式传感器、高速摄影和PIV等。
这些方法的原理各异，但都能够提供非常丰富的流场信息，例如速度、压力、温度等。
瞬态流场测量技术的应用非常广泛，包括空气动力学研究、汽车、火箭、喷气发动机、飞机等领域。
LDV是瞬态流场测量技术中最常用的方法之一。
LDV是一种非侵入性的测量技术，可以用来测量流场中的速度分布。
它基于激光与被测流场中的颗粒的共振散射，通过测量散射光的频移来计算颗粒的速度。
LDV的优点是可以提供非常精确的速度测量结果，并且可以在很短的时间内完成大量的实验。
缺点是需要非常复杂和昂贵的设备。
电容式传感器是另一种常用的瞬态流场测量技术。
电容式传感器测量被测流体中的涡旋结构，可以提供非常详细的流场信息。
它的优点是测量精度很高，可以提供非常详细的流场信息。
缺点是无法提供完整的三维流场数据，而且需要比较复杂的信号处理。
高速摄影是另一种常用的瞬态流场测量技术。
高速摄影可以用来观察非定常流场的流动状态，在很短的时间内获得大量的图像数据。
高速摄影可以看到非常细节的流场信息，例如涡旋，剪切层等。
缺点是无法提供定量的流场数据。
PIV是一种非常特殊的瞬态流场测量技术，其全称为粒子图像测速技术（Particle Image Velocimetry）。
PIV是一种高分辨率的流场测量技术，可以提供非常详细的流场信息。
PIV的测量原理是在流场中加入特定颜色的粒子，然后通过高速摄影仪来拍摄粒子在流场中的运动轨迹。
通过分析这些轨迹，可以获得非常丰富的流场信息。
PIV的优势是可以提供非常详细的三维流场数据，但是缺点是需要非常高的技术水平和精度。
在瞬态流场测量技术的应用领域中，最广泛的是空气动力学研究。
在飞机、火箭、喷气发动机等不同领域中，瞬态流场测量技术都扮演着重要的角色。
例如，PIV可以用于研究航空发动机燃烧室中的燃料喷射，LDV可以用于研究飞机起降过程中的流场变化，电容式传感器可以用于研究高速列车行驶过程中的气动力。
