人教版物理九年级上第十七章欧姆定律专题：动态电路分析1、如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是:A.灯变亮,电压表示数变大;B.灯变亮,电压表示数变小;C.灯变暗,电压表示数变大;D.灯变暗,电压表示数变小.2、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是A．电流表A示数增大，P向右滑动B．电流表A示数减小，P向左滑动C．电压表V示数增大，P向右滑动D．电压表V示数减少，P向左滑动3、如图所示是重庆一中物理兴趣小组的同学们设计的一种水位测量仪。

已知电源电压恒定不变，R0为定值电阻，R P是弧形滑动变阻器，其金属滑片OA与绝缘轻质硬杆BO组成一个杆杠，可以绕O点转动，B 处下方用轻质硬棒与一浮子相连。

图中仪表的示数随水位高度增大而增大的有（）A．B．C．D．4、如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大6、如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小7、如图所示，电源电压保持不变，闭合开关S0 滑动变阻器R 的滑片向右移动的过程中，下列说法正确的是A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大8、如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P向右滑动时（）A．两表的示数都减小 B．两表的示数都不变C．电压表的示数不变，电流表的示数减小D．电压表的示数减小，电流表的示数增大9、如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小D．R0两端的电压变小10、闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值11、如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积12、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．天然气浓度增大，气敏电阻阻值增大B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电压表示数变小D．天然气浓度减小，电压表与电流表示数的比值不变13、如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大14、如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动的过程中（）A．电压表示数变大B．电流表A1示数变小C．电流A2表示数变小D．示数与A2示数之比不变15、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变16、如图电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小17、在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大18、如图所示，为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大．闭合开关S，当空气透光程度减弱时，下列判断中正确的是（）A．电路中的电流表示数增大B．电路中的电压表示数减小C．电阻R1两端电压减小D．电路消耗的总功率增大19、如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大20、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。

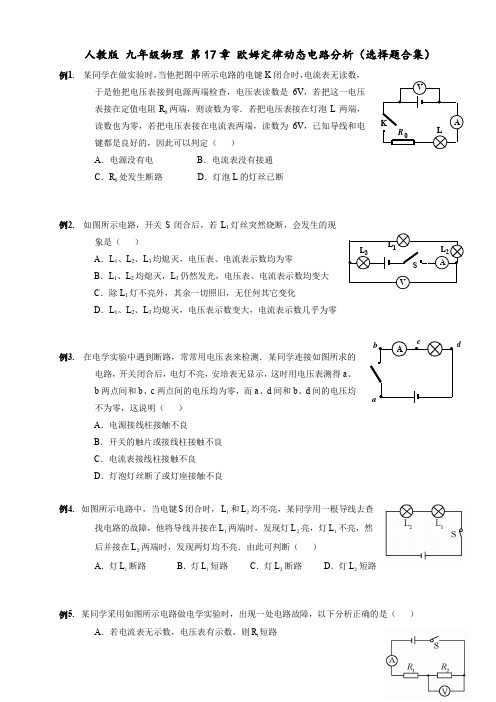

人教版 九年级物理 第17章 欧姆定律动态电路分析（选择题合集）例1. 某同学在做实验时，当他把图中所示电路的电键K 闭合时，电流表无读数，于是他把电压表接到电源两端检查，电压表读数是6V ，若把这一电压表接在定值电阻R 0两端，则读数为零．若把电压表接在灯泡L 两端，读数也为零，若把电压表接在电流表两端，读数为6V ，已知导线和电键都是良好的，因此可以判定（ ） A ．电源没有电 B ．电流表没有接通 C ．R 0处发生断路 D ．灯泡L 的灯丝已断例2. 如图所示电路，开关S 闭合后，若L 1灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍然发光，电压表、电流表示数均变大C ．除L 1灯不亮外，其余一切照旧，无任何其它变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零例3. 在电学实验中遇到断路，常常用电压表来检测．某同学连接如图所求的电路，开关闭合后，电灯不亮，安培表无显示，这时用电压表测得a 、b 两点间和b 、c 两点间的电压均为零，而a 、d 间和b 、d 间的电压均不为零，这说明（ ） A ．电源接线柱接触不良 B ．开关的触片或接线柱接触不良 C ．电流表接线柱接触不良 D ．灯泡灯丝断了或灯座接触不良例4. 如图所示电路中，当电键S 闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断（ ）A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路例5. 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则1R 短路dB ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路例6. 在下图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将 （填“变大”、“变小”或“不变”），电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值 （填“大于1”、“小于1”或“等于1”）．例7. （多远）在图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断正确的是 A ．电流表A 的示数变小B ．电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值等于1C ．电压表2V 的示数变小D ．电压表V 的示数等于电压表1V 与2V 的示数之和例8. 如图所示电路，电源两端电压保持不变．闭合电键S ，当滑动变阻器的滑片P 向左移动时，下列说法正确的是（ ） A ．电流表1A 示数变大 B ．电压表V 的示数将变大 C ．电流表A 与1A 的示数之差不变 D ．电压表V 与电流表A 的示数比不变例9. （多远）下图是某种光电计数器的原理示意图，其中1R 的电阻值随着光照亮度的增大而减小，2R 为定值电阻．工件随传送带运动，使光源的光线间歇地照射1R ，A B 、两点间的信号处理系统每获得高电压时计数一次．下列说法正确的是（ ）A ．光线照射1R 时，信号处理系统计数B ．光线照射1R 时，信号处理系统不计数C ．工件挡住光线，使1R 两端的电压变小D ．工件挡住光线，使1R 两端的电压变大例10. 如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表A示数为零，电路R短路B．电流表A示数为零，灯L断路C．电压表V2示数为零，电阻R短路D．电压表V2示数为零，灯L断路例11. 在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干．在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（）A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏例12. 在图所示的电路中，电源电压不变，当闭合开关S后，滑动变阻器的滑片P由上向下移动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（）A．增大B．减小C．不变D．不能确定例13. 如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大例14. 图所示四个电路的电源电压相等且不变，电阻R1的阻值大于R2的阻值．开关断开时与开关闭合时相比，电流表示数的变化量最大的电路是（）例15. 如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则（ ）A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大例16. 图6所示的电路中，电源两端的电压保持不变。

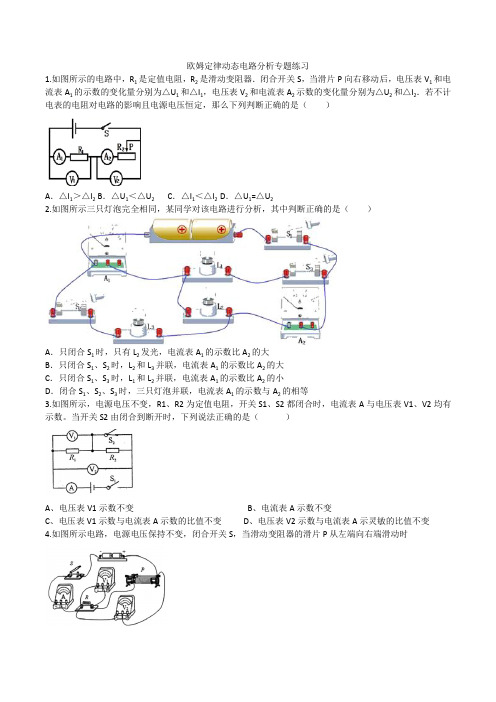

欧姆定律动态电路分析专题练习1.如图所示的电路中，R1是定值电阻，R2是滑动变阻器．闭合开关S，当滑片P向右移动后，电压表V1和电流表A1的示数的变化量分别为△U1和△I1，电压表V2和电流表A2示数的变化量分别为△U2和△I2．若不计电表的电阻对电路的影响且电源电压恒定，那么下列判断正确的是（）A．△I1＞△I2 B．△U1＜△U2C．△I1＜△I2 D．△U1=△U22.如图所示三只灯泡完全相同，某同学对该电路进行分析，其中判断正确的是（）A．只闭合S1时，只有L2发光，电流表A1的示数比A2的大B．只闭合S1、S2时，L2和L3并联，电流表A1的示数比A2的大C．只闭合S1、S3时，L1和L2并联，电流表A1的示数比A2的小D．闭合S1、S2、S3时，三只灯泡并联，电流表A1的示数与A2的相等3.如图所示，电源电压不变，R1、R2为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。

当开关S2由闭合到断开时，下列说法正确的是（）A、电压表V1示数不变B、电流表A示数不变C、电压表V1示数与电流表A示数的比值不变D、电压表V2示数与电流表A示灵敏的比值不变4.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从左端向右端滑动时A．电压表V2示数与电流表A示数比值不变B．电压表V1示数与电流表A示数比值变大C．电流表A示数变小，电压表V1变小D．电流表A示数变大，电压表V2变大5.小华利用如图所示的电路探究“串、并联电路中电流、电压的变化规律”，实验过程中电源电压保持不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，三块电表示数的变化情况是（）A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大6.在如图所示电路中，电源电压和灯L的电阻均保持不变.开，关s闭合后，在变阻器的滑片p从中点向b 端滑动过程中，下列说”法正确的是（）A.电压表的示数不变B.电灯L的亮度变暗C.电流表A1的示数变大D.电流表A2的示数变大7.如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A.电压表V1与电压表V2的示数之和保持不变B.电压表V2与电流表A的示数之比保持不变C.电流表A的示数变少，电压表V1的示数变大D.电流表A的示数变小，电压装V1的示数不变8.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数变小B．电流表A2示数变小，电压表V示数变大C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变9.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，滑杆向下移动，电流表示数变大B．燃油消耗下降时，滑杆向下移动，电流表示数变大C．电流表示数为零时，燃油全部耗尽D．油箱加油过满时，电流表一定被烧坏10.如图，电源电压和灯丝的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．再闭合S2，电流表示数变大，灯变亮B．再闭合S3，电流表示数不变，灯的亮度不变C．再同时闭合S2、S3，电压表示数变大D．断开S1，只闭合S2，电流表示数变小、电压表示数变大11.如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。

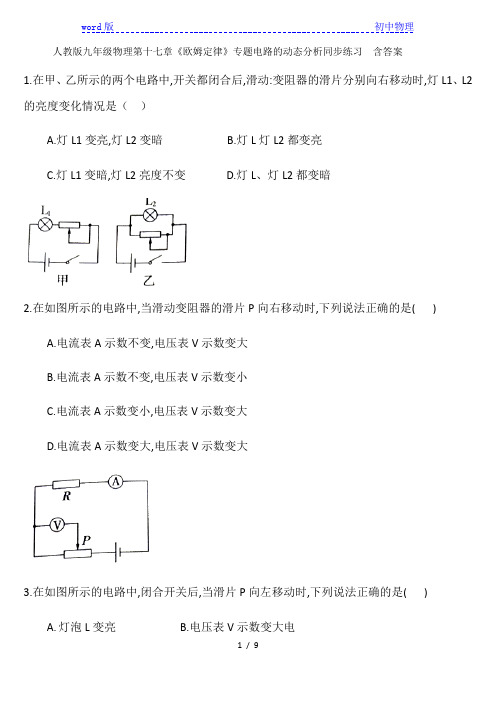

人教版九年级物理第十七章《欧姆定律》专题电路的动态分析同步练习含答案1.在甲、乙所示的两个电路中,开关都闭合后,滑动:变阻器的滑片分别向右移动时,灯L1、L2的亮度变化情况是（）A.灯L1变亮,灯L2变暗B.灯L灯L2都变亮C.灯L1变暗,灯L2亮度不变D.灯L、灯L2都变暗2.在如图所示的电路中,当滑动变阻器的滑片P向右移动时,下列说法正确的是( )A.电流表A示数不变,电压表V示数变大B.电流表A示数不变,电压表V示数变小C.电流表A示数变小,电压表V示数变大D.电流表A示数变大,电压表V示数变大3.在如图所示的电路中,闭合开关后,当滑片P向左移动时,下列说法正确的是( )A.灯泡L变亮B.电压表V示数变大电C.流表A1示数变小D.电流表A2示数变大4.在如图所示的电路中,电源电压保持不变。

现将电流表A1串接在电路a、b、c、d中的某一处,闭合开关S,向右移动滑动变阻器的滑片P,电流表A与A1示数的比值变大,则电流表A1串接在( )A.a点B.b点C.c点D.d点5.在图所示的电路中,电源电压保持不变。

当开关S闭合后,若开关S由断开到闭合,则（）A.电压表V示数与电流表A示数的比值变大B.电压表V示数与电流表A1示数的比值变大C.电压表V示数与电流表A示数的比值变小D.电压表V示数与电流表A1示数的比值变小6.(多选)如图所示,电源电压不变,闭合开关后,下列关于电表示数变化说法正确（）A.滑片P向右移动,V1示数变大,V2示数不变B.滑片P向右移动,V示数变小,A示数变大C.滑片P向左移动,V1示数变小,V2示数变大D.滑片P向左移动,V1示数变小,A示数变小7.在如图所示的电路中,电源电压保持不变,先闭合开关S1,电流表、电压表的示数分别为I1、U1,再闭合开关S2、S3,电流表的示数分别为I2、U2,则正确的是( )A.I1>l2U1>U2B.I1>l2U1>U2C.I1<l2 U1<U2D.I1>l2U1>U28.在如图所示的电路中,电源电压不变,下列操作中不能使电压表V1示数变大,电压表V2示数变小的是（）A.将滑片P向右移动B.断开开关SC.将电阻R2与电流表A的位置互换D.将电阻R2与开关S位置互换9.公共场所严禁吸烟。

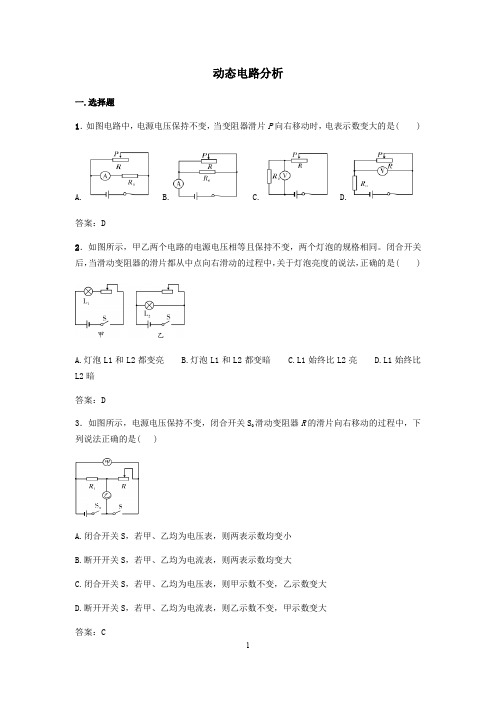

动态电路分析一.选择题1．如图电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是( )A. B. C. D.答案：D2．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同。

闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是( )A.灯泡L1和L2都变亮B.灯泡L1和L2都变暗C.L1始终比L2亮D.L1始终比L2暗答案：D3．如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是( )A.闭合开关S，若甲、乙均为电压表，则两表示数均变小B.断开开关S，若甲、乙均为电流表，则两表示数均变大C.闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D.断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大答案：C4．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。

电表的变化情况是( )A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大答案：C7、下图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( )A．向油箱里加油时，电流表示数变大 B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏 D．油箱加油过满时，电流表将被烧坏答案：A6、在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后（）A．电路中电流表的读数随拉力的增大而减小B．电路中电压表的读数随拉力的增大而减小C．滑动变阻器PB段R1的阻值随拉力增大而减小D．把电压表改成拉力计时表盘刻度均匀答案：B7．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变 D．电流表示数减小，电压表示数不变答案：C8．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小答案：D1、如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小答案：B2、如图所示的电路中，电压U不变，开关S闭合后，下列说法正确的是( )A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小答案：A4、如图所示的电路中，当开关S2闭合时，下列说法正确的是( )A.电流表示数不变，电压表无示数B.电流表示数增大，电压表有示数C.电流表示数减小，电压表有示数D.电流表示数增大，电压表无示数答案：B5、如图所示的电路中，电源电压保持不变。

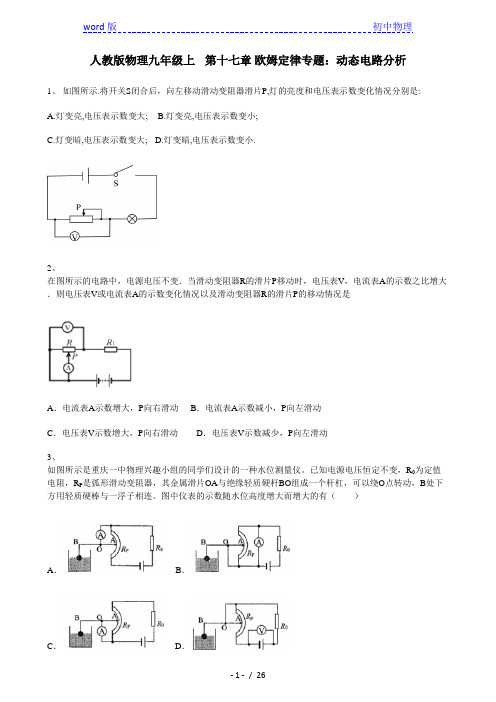

人教版物理九年级上第十七章欧姆定律专题：动态电路分析1、如图所示.将开关S闭合后，向左移动滑动变阻器滑片P,灯的亮度和电压表示数变化情况分别是:A.灯变亮,电压表示数变大;B.灯变亮,电压表示数变小;C.灯变暗,电压表示数变大;D.灯变暗,电压表示数变小.2、在图所示的电路中，电源电压不变．当滑动变阻器R的滑片P移动时，电压表V，电流表A的示数之比增大．则电压表V或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是A．电流表A示数增大，P向右滑动B．电流表A示数减小，P向左滑动C．电压表V示数增大，P向右滑动D．电压表V示数减少，P向左滑动3、如图所示是重庆一中物理兴趣小组的同学们设计的一种水位测量仪。

已知电源电压恒定不变，R0为定值电阻，R P是弧形滑动变阻器，其金属滑片OA与绝缘轻质硬杆BO组成一个杆杠，可以绕O点转动，B处下方用轻质硬棒与一浮子相连。

图中仪表的示数随水位高度增大而增大的有（）A．B．C．D．4、如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大6、如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小7、如图所示，电源电压保持不变，闭合开关 S0 滑动变阻器 R的滑片向右移动的过程中，下列说法正确的是A．闭合开关 S，若甲、乙均为电压表，则两表示数均变小B．断开开关 S，若甲、乙均为电流表，则两表示数均变大C．闭合开关 S，若甲、乙均为电压表，则甲示数不变，乙示数变大 D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大8、如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P向右滑动时（）A．两表的示数都减小 B．两表的示数都不变C．电压表的示数不变，电流表的示数减小D．电压表的示数减小，电流表的示数增大9、如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变小 D．R0两端的电压变小10、闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值11、如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积12、小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．天然气浓度增大，气敏电阻阻值增大B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电压表示数变小D．天然气浓度减小，电压表与电流表示数的比值不变13、如图电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大14、如图所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动的过程中（）A．电压表示数变大B．电流表A1示数变小C．电流A2表示数变小 D．示数与A2示数之比不变15、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变16、如图电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小17、在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大18、如图所示，为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大．闭合开关S，当空气透光程度减弱时，下列判断中正确的是（）A．电路中的电流表示数增大B．电路中的电压表示数减小C．电阻R1两端电压减小D．电路消耗的总功率增大19、如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大20、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。

专题训练(五) 动态电路分析►类型一滑动变阻器滑片移动引起的动态电路1．如图ZT－5－1所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片从中间向右移动，下列说法正确的是( )图ZT－5－1A．灯泡变亮，电流表示数变小，电压表示数变大B．灯泡变亮，电流表示数变大，电压表示数变小C．灯泡变暗，电流表示数变大，电压表示数变大D．灯泡变暗，电流表示数变小，电压表示数变小2．如图ZT－5－2所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时( )图ZT－5－2A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3．如图ZT－5－3所示的电路，电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是( )图ZT－5－3A．变小不变B．变大变小C．变大变大D．变大不变4．如图ZT－5－4所示的电路中，电源电压为6 V且保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω。

当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )图ZT－5－4A．电压表的示数减小B．电压表的示数与电流表的示数的比值不变C．当滑片移到中点时，电压表的示数为2 VD．当滑片移到a端时，电流表的示数为0.2 A5．如图ZT－5－5所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动的过程中( )图ZT－5－5A．电压表V的示数变小B．电流表A1的示数变大C．电流表A2的示数不变D．电流表A2的示数变小6．如图ZT－5－6所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将________(选填“变亮”“变暗”或“不变”)，电流表A1的示数将________，电压表示数与电流表A2示数的比值将________。

九年级物理欧姆定律练习题21.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A．9V 1A B．3.6V 1.8AC．9.6V lA D．3.6V 0.6A4.如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大5.如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。

D、电流表A的示数变小，电压表V2的示数变大。

6.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。

闭合开关S，电流表A1和A2的示数之比为3：2。

若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。

则下列选项正确的是：A、R1＝5Ω。

B、R1＝20Ω。

第十七章专题二：欧姆定律中的动态电路分析一、单选题1．利用如图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻R x的阻值D．滑动变阻器R′的阻值2．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移3．济宁市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。

小希同学设计了如图所示的四种电路，其中滑动变阻器的滑片向左滑动时，电表示数增大的电路是（）A．B．C．D．4．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小5．为保障安全，现在很多室内公共场所安装有烟雾报警装置。

如图所示是烟雾报警的简化原理图，电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。

当有烟雾遮挡射向光敏电阻R的激光时（）A．电阻R的阻值随电流变化B．电流表A的示数变大C．电压表V的示数变大D．电压表V的示数与电流表A的示数的比值变小6．如图所示，图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。
