500千伏输电线路铁路和高速公路跨越施工方案一、工程概述本项目为500千伏输电线路工程，线路全长约XX公里，途经多个省份。
其中，铁路和高速公路跨越段是本工程的关键部分，施工难度大，安全风险高。
为确保施工顺利进行，确保铁路和高速公路的正常运营，特制定本施工方案。
二、施工准备1.组织施工队伍，对施工人员进行技术培训和安全教育，确保施工人员熟练掌握施工技术和安全操作规程。
2.配备相应的施工设备，包括吊车、牵引机、跨越架等，并对设备进行调试和维护，确保设备性能良好。
3.与铁路和高速公路管理部门沟通协调，取得跨越施工的许可，并制定相应的交通管制和应急预案。
4.对跨越段进行实地勘察，了解地形地貌、气象条件等，制定详细的施工方案。
三、施工方案1.铁路跨越施工（1）施工前，在铁路两侧搭建跨越架，确保跨越架的稳定性和安全性。
（2）在铁路停运期间，利用牵引机和吊车将导线和地线跨越铁路。
（3）在铁路运营期间，采用夜间施工，利用铁路检修窗口期进行跨越施工。
（4）施工过程中，严格控制导线和地线的张力，确保跨越施工的安全性。
2.高速公路跨越施工（1）施工前，在高速公路两侧搭建跨越架，确保跨越架的稳定性和安全性。
（2）在高速公路停运期间，利用牵引机和吊车将导线和地线跨越高速公路。
（3）在高速公路运营期间，采用夜间施工，利用高速公路低峰时段进行跨越施工。
（4）施工过程中，严格控制导线和地线的张力，确保跨越施工的安全性。
四、安全措施1.施工过程中，严格遵守国家有关安全生产的法律法规，落实安全生产责任制。
2.加强施工现场的安全管理，设置安全警示标志，配备专职安全员进行现场监督。
3.对施工人员进行安全培训和技术交底，确保施工人员熟悉施工方案和安全操作规程。
4.施工过程中，严格执行交通管制措施，确保铁路和高速公路的正常运营。
5.做好应急预案，应对突发情况，确保施工人员的安全。
五、质量控制1.严格执行国家有关电力工程的质量标准，确保施工质量。
500kV超高压输电线路工程(施工组织设计)1. 项目背景本文档旨在提供关于500kV超高压输电线路工程施工组织设计的详细信息。
该工程是为了满足电力供应需求而建设的，其主要目标是将电力从发电厂输送到消费者，以满足日益增长的能源需求。
2. 施工组织设计原则在进行500kV超高压输电线路工程施工组织设计时，需要遵循以下原则：- 安全第一：确保工人和现场的安全是最重要的，采取必要的安全措施并执行标准作业规程。
- 环境保护：在设计和进行工程施工时，请考虑降低对周围环境的影响，并合规处理废弃物和排放物。
- 资源利用：优化资源利用，确保施工过程高效、可持续。
3. 施工组织结构针对500kV超高压输电线路工程的施工组织结构设计如下：- 项目经理：负责整个项目的规划和管理，协调各个部门和团队之间的合作。
- 工程师队伍：包括设计工程师、施工工程师和监理工程师，负责分析和设计施工方案，并监督施工过程中的质量和安全。
- 施工人员：包括电力工人、维护人员和其他专业技术人员，负责实际的线路安装和调试工作。
4. 施工过程500kV超高压输电线路工程的施工过程包括以下几个主要步骤：- 地勘和设计确认：在施工之前，进行地勘工作以确定线路走向和基础设计，并确保设计的准确性。
- 材料准备：采购所需的电线、杆塔、绝缘子等材料，并进行质量检查。
- 基础施工：进行基础的挖掘和混凝土浇筑工作，为杆塔提供稳固的支撑。
- 杆塔安装：将预制的杆塔运输到工地并按照设计要求进行安装和固定。
- 线路安装：按照设计布置电线，确保电线的安全连接和正确的张力。
- 调试和测试：对安装的线路进行电气测试，确保线路符合设计和标准要求。
- 完工验收：对施工完成的线路进行验收，确保质量和安全标准的符合。
5. 施工组织设计的考虑因素在进行500kV超高压输电线路工程的施工组织设计时，需要考虑以下因素：- 地理条件：线路走向和土壤特性可能对施工造成影响，需针对性做出相应安排。
有关500kv输电线路的施工技术与措施探讨【摘要】电力是人们日常生活中必备的服务项目，在电力资源的有效支持下，人们科学有效地开展着工作与学习活动，电力资源是一项非常有用的能源资源，目前我国的输电线路大体集中在100～500KV范围内，提高输电线路的施工技术，确保输电线路安全，让全体人民都能享受到现代化的电力服务的便捷，是电力工作部门的任务和职责。
本文针对500KV输电线路的施工技术展开讨论，科学系统地分析了500KV输电线路的施工技术与措施。
【关键词】500KV输电线路；施工技术；措施近年来，伴随着我国500KV高压输电线路的持续发展，有效地带动了我国输电线路施工技术的完善与更新，在一些基础施工程序中，都加入了现代化的施工技术和方法，这些现代化的施工技术与方法都有效促进了我国输电线路的发展，以及电力事业的进步，提高了输电供电的安全，满足了对人民群众的大规模的服务，提高了输电服务质量，推动了输电线路的科学化与现代化进程。
1 500KV输电线路的结构特点在500KV输电线路中大多数属于紧凑型六分裂线路，这些线路与普通的输电线路不同，不仅线路的数量多，而且彼此之间的距离很小，其中的绝缘体呈现出V形结构，这些特点决定了他们的架线施工具有自身的特点。
2 500KV输电线路的施工技术要点2.1基础阶段的施工2.1.1基钻扩桩钻扩桩是一项基础性的工程，而且具有一定的隐蔽性，正是由于具有这样的隐蔽性，对于浇灌的混凝土没有办法从表面观察其质量是否合格，钻扩桩基础适合用在可湿陷性的黄土中，而且对其中的地质条件有所要求，那就是当地不能够受到地下水的影响，地面不可以出现塌陷或者熔化等现象，基钻扩桩这一技术直到上个世纪八十年代才开始在我国的电力输送领域被广泛应用，最初是用在输电线路的杆塔中，但是伴随着科学技术的发展以及人类的不断探索，逐渐发明了更多的比较完备的电力线路施工技术，在这种形式下，基钻扩桩也越来越被广泛地应用起来，即使在我国的西北黄土高原地区也使这一项技术得以应用。

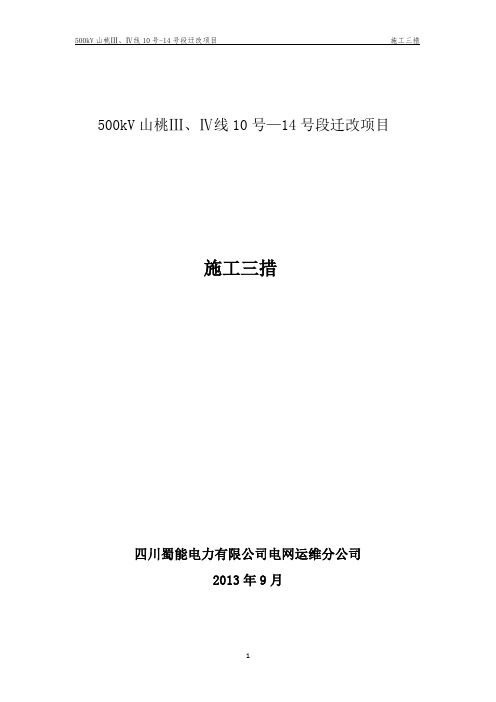

500kV山桃Ⅲ、Ⅳ线10号—14号段迁改项目施工三措四川蜀能电力有限公司电网运维分公司2013年9月审批页批准：年月日审核：年月日编制：年月日目录一、编制依据 (5)二、项目概况和特点 (5)1、项目涉及的主要单位 (5)2、项目概况 (5)3、工程所在地自然人文环境及地质条件 (5)4、项目设计特点 (6)5、项目规模 (7)6、工期要求 (7)7、施工条件分析 (7)三、施工组织机构 (8)四、项目管理特点及总体要求 (9)1、总体要求 (9)2、材料使用及管理 (10)3、项目材料管理 (10)4、施工机具准备计划 (11)5、施工力量配置 (11)五、工期计划安排 (11)六、施工主要技术措施 (12)1、基础工程施工方案 (12)2、铁塔工程施工方案 (16)3、架线工程总体施工方案 (23)4、拆旧工程 (35)5、交叉跨越施工方案 (36)七、安全措施 (39)1、基础施工安全注意事项 (39)2、铁塔安全文明施工注意事项 (39)3、放紧线安全注意事项 (41)八、质量措施 (43)1、基础工程施工主要质量标准 (43)2、铁塔质量标准 (43)一、编制依据1、《中华人民共和国工程建设标准强制性条文（电力工程部分）》DL5009.2－20042、《电力建设安全工作规程第二部分:架空电力线路》3、《110kV～500kV架空送电线路施工及验收规范》GB50233-20054、国家电网公司《输变电工程建设标准强制性条文实施管理规程》国家电网科〔2009〕642号5、有关标准、规程、规范（有效版）；6、本项目施工图设计文件7、施工合同8、项目招投标文件9、国家和行业现行规程规范10、运行单位要求二、项目概况和特点1、项目涉及的主要单位建管单位：四川电力公司设计单位：成都城电电力工程设计有限公司监理单位：四川电力工程建设监理有限责任公司施工单位：四川蜀能电力有限公司电网运维分公司2、项目概况本工程由于500kV山桃Ⅲ、Ⅳ线涉及跨越天府大道南延线的原线路的耐张段全长为2.73km，该耐张段过长，将影响以后线路的运行安全，不满足相关规范要求的跨越重要设施时应采用独立耐张段的要求。
穿越500kV带电线路施工方案本方案的编制目的是为了确保在穿越500kV济长Ⅰ、Ⅱ线时，110kV输电线路工程的施工能够安全、顺利地进行。
三、编制依据本方案的编制依据包括相关的国家法律法规、行业标准、技术规范和工程验收标准等。
四、工程概况及作业点现场概况本工程的主要内容是在500kV济长Ⅰ、Ⅱ线上穿越110kV输电线路。
作业点现场概况包括穿越线路的位置、线路类型、线路杆塔高度和数量等。
五、计划穿越时间本方案规定了110kV输电线路工程穿越500kV济长Ⅰ、Ⅱ线的具体时间计划，以确保施工进度的合理安排。
六、施工措施本方案针对不同的穿越情况，提出了相应的施工措施，包括对线路的拆除、移位、加固等。
七、安全措施本方案重点考虑了施工过程中的安全问题，提出了相应的安全措施，包括安全防护措施、安全警示标识、安全培训等。
八、组织措施本方案规定了施工组织机构、工作职责、协调配合等方面的组织措施，以确保施工进度和质量的控制。
九、危险点分析及预控措施本方案对施工过程中可能出现的危险点进行了分析，并提出了相应的预控措施，以确保施工安全。
1.4.9 污区划分：为满足e级污区标准，全线都配备了绝缘设备。
1.4.10 线路经过地区：线路经过局部居民区、大部分非居民区和山地人口稀少区。
五、计划穿越时间计划穿越500kV济长Ⅰ、Ⅱ线架线时间：计划时间：2014年1月17日至2014年1月20日如果遇到浓雾或大雪天气，穿越将推迟。
六、施工措施6.1 N12#-N13#档穿越500kV济长Ⅱ线、N66#-NA1#档穿越500kV济长Ⅰ线6.1.1 铁塔技术参数铁塔型号：N12#、N13#为CY-11型，N66#、NA1#为CY-15型。
地线呼称高度：N12#、N13#为14.8米，N66#、NA1#为18.8米。
6.2 施工措施根据现场地形调查，N12#、N13#穿越点500kV济长Ⅱ线处于平坦的缓慢下坡地形，N12#、N13#所在地点均为田地。
运营维护技术Telecom Power Technology 2023年10月25日第40卷第20期225设计要求。
如果发现问题，应及时采取措施进行修复或更换，以避免线路运行中引起的故障和损失。
3.2 导线缠绕的控制在架设导线时，长度过长等因素很容易导致导线出现缠绕情况。
如果不及时处理，可能会影响线路的安全运行和电能传输效率。
当发现导线出现缠绕情况时，需要及时停止拉线作业，避免导线继续缠绕，然后根据具体情况采取相应的处理措施。
一般情况下，处理导线缠绕问题的方法有以下3种。
第一，拉直法。
对于小范围的导线缠绕，可以采用拉直法进行处理。
具体方法是将导线沿着缠绕方向轻轻拉直，直到导线恢复正常状态。
这种方法适用于导线缠绕程度较轻的情况。
第二，扭转法。
对于导线缠绕程度较重的情况，可以采用扭转法进行处理。
将导线两端固定住，然后分别逆时针和顺时针旋转一定角度，使导线缠绕点处的导线自然解开。
这种方法适用于导线缠绕程度较重的情况。
第三，切断法。
针对架空导线缠绕问题，如果在采用拉直法、扭转法后仍无法解决，可以考虑采用切断法进行处理，在导线缠绕点处将导线割断，再重新连接。
此方法会增加接头数量，进而增大整体的施工难度，应尽量避免使用。
除此之外，需要严格控制导线的拉力，确保导线在架设过程中不会发生缠绕。
在施工前应充分评估区域环境，选择合适的敷设方式和支架结构。
同时，需要注意各种构件的安装位置和间距，避免相互缠绕导致故障发生[5]。
3.3 弧垂施工的控制3.3.1 合理的塔位设计将线路分成多段，通过选择合适的塔位和优化线路参数，使每段线路的弧垂都能控制在允许范围内。
全面考虑地形、气象条件等因素，结合实际情况进行精确计算和调整，确保每个塔位的位置和高度都能满足要求。
3.3.2 做好弧垂施工中的细节处理控制导线的张力，确保导线在施工过程中的状态符合要求。
检查并维护塔体和导线，及时发现和修复可能的问题，避免因施工不当导致的弧垂异常。
500kV输电线改造工程施工方案设计1. 背景介绍本文档旨在提出一份关于500kV输电线改造工程的施工方案设计。
该工程旨在对500kV输电线进行升级改造，以提升输电线路的运行效率和可靠性。
2. 工程目标- 提升500kV输电线的输电能力，以满足日益增长的用电需求。
- 优化输电线路的运行方式，减少输电损耗。
- 提高输电线路的可靠性和稳定性，减少故障发生概率。
3. 施工方案设计3.1 资源准备在设计工程施工方案之前，需要对施工所需资源进行准备工作。
包括但不限于以下方面：- 施工设备：根据具体工程需求准备所需的起重设备、运输车辆等。
- 人员配置：安排合适的施工人员，包括技术人员和操作人员等。
- 材料准备：根据设计需求准备所需的电缆、接头、金具等。
3.2 工程施工步骤基于工程目标，提出以下施工步骤设计：1. 地勘和测量：对改造区域进行地勘和测量工作，确定具体施工范围和线路情况。
2. 拆除旧设备：对原有的500kV输电线设备进行拆除，包括电缆、接头、金具等。
3. 安装新设备：根据设计要求，安装新的500kV输电线设备，包括电缆、接头、金具等。
4. 连接和测试：对安装的设备进行连接和测试，确保连接正常且电力传输稳定。
5. 试运行和调试：对改造后的500kV输电线进行试运行和调试工作，确保工程质量。
6. 工程验收：进行工程验收工作，确保改造工程符合设计要求和相关标准。
4. 工程安全在施工过程中，要注意工程安全。
包括但不限于以下方面的安全措施：- 施工现场安全：建立施工现场安全管理制度，确保施工现场的安全。
- 作业人员安全：对施工人员进行培训，提高其安全意识和技能。
- 设备安全：确保施工设备的安全可靠，避免设备故障导致安全事故。
5. 工程质量控制为确保改造工程的质量，需采取以下质量控制措施：- 施工监督：设立专门的监督组织或请第三方机构进行施工监督，确保施工质量。
- 质量检测：对关键节点和设备进行质量检测，确保符合设计要求和标准。
500kV电力线路建设项目施工工艺与管理摘要：电力的稳定供应有利于改善人们生活水平，以此推动我国经济的发展。
架空输电线路是主要的输电方式，负责为用户输送所需电能，在电力工程中发挥着重要的作用。
该文主要探究如何管理和控制500kV电力线路建设施工的内容，并提出了具体措施，仅供参考关键词：500kV；电力线路建设；施工管理引言输电线路系统肩负着为电力用户传输电力资源的重要责任。
其正常运行直接影响电力公司服务产品的质量。
为提高用户对电力企业服务的满意度，相关电力企业必须要加强输电设备线路的日常维护，及时排除线路故障。
随着社会的不断发展，国内的用电量不断增加。
因此，对输电线路的安全性能要求越来越高。
因为一旦出现重大故障，不仅会给企业生产带来不便，甚至会对人们的生命造成极大威胁，同时也给电力企业带来极大的负面影响。
因此，通过科学有效的技术手段，加大对线路的检查和故障排除力度，以降低线路正常运行的风险。
1、项目概况某500kV输电线路全长为82.61km,使用的导线为大截面钢芯铝绞线，地线为GJ-80钢绞线。
走向为由西向东，施工环境为长江中下游，沿线村镇，人口密集、交通发达。
此工程的公路使用率高，取材便利，属于降雨偏多区域。
计划总工期为16个月，分为基础工程、铁塔工程和架线工程，各工程工期不同，应根据实际情况确立工期。
2、500kV电力线路建设项目施工管理2.1架线施工的注意点高压输电线路工程包括的架线施工内容有架线准备工作、连接放线导地线和安装附件等。
根据展放方法可以分为2种，拖地展放和张力展放。
张立展放是使用签张机械给予导线张力，确保交叉物有着安全地。
其放线效率高、在交通不便的区域，机械进入施工场地费用贵，甚至可能无法进入施工场地。
架线工程的电压等级为500kV，因此需要通过张立放线展放线路，同时在展放中不可导线拖地，放线过程可能会有导线受损的情况出现，因此需要检查线路。
检修输电线路能够维持设备稳定运行，输电线路长期暴露在室外条件下，经常会发生输电线跳闸的情况，调度员需要及时的做好处理措施，并且定期进行巡查。
500千伏线施工组织设计批准：日期：安全审核：日期：质量审核：日期：技术审核：日期：编写：日期：目录前言 ----------------------------------------------------------------------------------------- 11、工程概况 -------------------------------------------------------------------------------- 22、施工现场管理机构设置及其职能-------------------------------------------------- 62.1组织机构关系图 ----------------------------------------------------------------- 62.2职责分工 -------------------------------------------------------------------------- 72.3工程主要负责人简介 ----------------------------------------------------------- 93、施工现场平面布置------------------------------------------------------------------- 133.1施工现场平面布置及施工方式 ---------------------------------------------- 133.2施工现场平面布置图 ---------------------------------------------------------- 144、施工方法 ------------------------------------------------------------------------------- 154.1一般施工方法 ------------------------------------------------------------------- 154.2 特殊施工方法 ------------------------------------------------------------------ 184.3劳动组织 ------------------------------------------------------------------------- 195、施工进度安排 ------------------------------------------------------------------------- 205.1工期规划及要求 ---------------------------------------------------------------- 205.2关键路径网络图(CPM) -------------------------------------------------------- 215.3分月形象进度计划横道图 ---------------------------------------------------- 226、施工资源供应计划------------------------------------------------------------------- 236.1技术资料供应计划 ------------------------------------------------------------- 236.2生活与办公用品 ---------------------------------------------------------------- 246.3安监资源配置 ------------------------------------------------------------------- 256.4劳动力及技术力量安排 ------------------------------------------------------- 266.5车辆、施工机具、设备配备及供应计划---------------------------------- 276.6材料供应计划 ------------------------------------------------------------------- 346.7资金流量估算表及累计曲线 ------------------------------------------------- 357、工期保障要点 ------------------------------------------------------------------------- 367.1主要工序安装进度承诺 ------------------------------------------------------- 367.2可能影响工期的因素及其预防措施 ---------------------------------------- 367.3公共关系处理 ------------------------------------------------------------------- 388、质量保障要点 ------------------------------------------------------------------------- 398.1质量管理体系 ------------------------------------------------------------------- 398.2工程质量目标 ------------------------------------------------------------------- 418.3自购材料的质量目标 ---------------------------------------------------------- 428.4质量管理 ------------------------------------------------------------------------- 438.5质量薄弱环节及预防措施 ---------------------------------------------------- 459、安全保障要点 ------------------------------------------------------------------------- 479.1安全目标 ------------------------------------------------------------------------- 479.2安全保障体系 ------------------------------------------------------------------- 479.3安全组织技术措施 ------------------------------------------------------------- 509.4施工过程安全控制程序 ------------------------------------------------------- 539.5安全工作的薄弱环节及预防措施 ------------------------------------------- 5810、文明施工、环境保护 -------------------------------------------------------------- 5910.1文明施工------------------------------------------------------------------------ 5910.2环境保护------------------------------------------------------------------------ 6011、跨越电力线路施工方法、安全、技术措施要点 ----------------------------- 61 11、接受监理单位对工程项目的管理 ----------------------------------------------- 6413、计划、统计和信息管理 ----------------------------------------------------------- 6514、系统调试配合 ----------------------------------------------------------------------- 67前言500kV送电线路工程，起于发电厂，终于以西2.8km的500kV滁州变电所，线路全长112.655km。
500kV线路工程架线施工方案
1. 引言
本文档旨在提供一份详细的500kV线路工程架线施工方案。
该方案将包括施工前的准备工作、架线材料的选择、架线的具体步骤和注意事项等内容。
2. 施工前的准备工作
在正式进行线路工程架线施工之前，需要进行以下准备工作：
- 确定施工地点和线路走向
- 计划施工时间和进程
- 获取施工所需的许可证和相关文件
- 掌握相关施工标准和规范
3. 架线材料的选择
在选择架线材料时，需要考虑以下因素：
- 线路的电压等级和负荷情况
- 线路的距离和走向
- 线路所处的环境条件，比如温度、湿度等
- 施工预算
根据以上因素，选择合适的导线、绝缘子、金具等材料。
4. 架线的具体步骤和注意事项
4.1 准备工作：
- 设定架线起点和终点
- 检查架线所需的基础设施，如杆塔、电缆等
- 准备好所需的工具和设备
4.2 架线步骤：
- 安装杆塔，确保其稳固可靠
- 固定绝缘子及金具
- 引线并连接导线
- 安装接线盒，进行电气连接
- 进行必要的调整和检测
4.3 注意事项：
- 注重施工安全，严格遵守相关安全规范
- 特殊情况下，如遇恶劣天气或装置故障，及时采取应急措施- 注意线路的绝缘和防腐保护
- 施工结束后，进行验收和记录相关数据
5. 结论
本文档提供了一份500kV线路工程架线施工方案，包括施工前的准备工作、架线材料的选择、架线的具体步骤和注意事项等。
通过遵循该方案，可以保证施工的顺利进行，确保线路的安全运行和可靠性。
以上是本次文档的内容，谢谢阅读。
500kV山桃线迁改项目基础工程施工方案四川蜀能电力有限公司电网运维分公司二O一三年十月批准：年月日审核：年月日编写：年月日目录一、项目概况 (1)二、组织措施 (2)三、施工方法及技术措施 (5)四、施工安全措施 (12)五、环境保护及文明施工 (15)一、项目概况1、项目概况1.1、500kV山桃Ⅰ、Ⅱ线回线路（桃香（龙泉驿）～原洪龙π接工程的N46#塔）工程起于桃香（龙泉驿）500千伏变电站，止于原洪龙π接进尖山变线路的N46#塔。
本次迁改涉及其16号-20号段，次段线路为双回路架设，迁改段线路长度约为 1.3km。
线路导线采用4×JL/G1A-500/45型钢芯铝绞线，地线2根采用JLB40-120铝绞线。
拆除原17#、18#、19#塔共3基直线塔，新建2基直线塔，1基耐张塔，拆除长度约1.3km，拆除两端导线利旧。
1.2、500kV山桃Ⅲ、Ⅳ线回线路桃香（龙泉驿）500千伏变电站，止于尖山500千伏变电站。
本次迁改涉及其19#-22#段，此段线路为双回路架设，迁改段线路长度约为1。
0km。
线路导线采用4×JL/G1A-500/45型钢芯铝绞线，地线2根均为OPGW-170A。
拆除原20#、21#、塔共2基直线塔，新建1基直线塔，1基耐张塔，拆除长度约1.0km，拆除两端导线利旧。
1.3、铁塔基础砼均采用C30、护壁C30，钢筋采用II级钢筋。
2、编写依据1、《500kV山彭线迁改项目设计文件》；2、本工程现场调查资料；3、《110kV-500kV架空电力线路施工及验收规范》（GB 50233-2005）；4、《输变电工程达标投产考核评定标准》（2000版）；5、国家颁布的有关送电线路工程施工的现行标准、规范及规程；6、《电力建设安全健康与环境管理工作规定》；7、基建质量（2010）100号关于应用《国家电网公司输变电工程工艺标准库》；8、基建质量（2010）322号关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求；9、《国家电网公司电力安全工作规程（线路部分）》2009版---简称新《安规》。
二、组织措施项目经理：项目全过程施工生产的组织者、指挥者和全权责任者。
作为承包商的代表，接受并贯彻项目法人、监理工程师有关工程质量、施工进度和安全生产方面的指令。
施工负责人（员）：全面负责本项目技术管理工作，制订工程质量、安全、文明施工和环境保护目标和方针，协助项目经理抓好各项质量、安全管理工作，负责在技术领域贯彻质量方针。
批准各种技术和施工方案，指导技术管理工作，支持监理工程师工作。
质检员：组织工程质量计划的编制和实施，施工跨越线路停、供电的具体实施，图纸资料管理及工程主体物资分配。
原材料的检验、试验，施工中各道工序的质量检查，负责质量记录的整理、收集和归档，做好工程资料管理、移交。
安全员：在项目经理的领导下，负责日常的安全管理工作。
编制安全管理制度，审查各种施工技术方案的安全技术措施，并监督执行。
处理施工中出现的安全问题，预测影响工程安全薄弱环节，并配合工程部制定相应的预防措施，并监督执行。
监督和检查工程安全和文明施工状况，配合建设单位、监理工程师和公司安质部做好安全大检查。
施工班长：执行技术纪律和施工方案，合理组织、安排本队人员施工作业，确保施工质量、安全、进度满足项目要求，做好本队承担的分部分项工程施工记录。
3、施工人员必需具备的条件及人员需求计划：3.1 参加施工人员都应受过三级安全教育，并通过安规考试合格；3.2 熟悉施工图纸及施工现场环境验收规范要求；3.3 基础浇制知识相当了解，具有相应的施工经验；3.4 相应工种的施工人员必需持证上岗。
4、主要施工机械设备、工器具配置表5、作业流程5.1作业（工序）流程图基础施工包括复测、分坑、平整基面及挖坑、基础钢筋安装、浇制、养护、拆模板等，其流程如下图所示：66.1施工进度。
6.27三、施工方法及技术措施3、线路复测3. 1、直线定向复测复测是以直线桩为基准，校核直线杆塔桩是否在两个相邻转角桩的连线上，其偏移值不应大于5厘米，校核方法应采用重转法即正倒镜分中法，如图1所示：将仪器置于Z2桩上，整平、对中后，用正镜后视Z1桩，然后竖转望远镜前视5号桩（此时为倒镜）并测的一点A。
望远镜沿水平方向旋转，仍瞄准Z1桩，再竖转望远镜前视5号桩（此时为正镜），并测的一点B，量出AB之中点C。
如C点与5号桩重合，说明该直线杆塔是正确的，否则应量出偏移值，如偏移值超出允许范围，应将杆塔桩移至C点上。
3. 2、转角桩复测其目的是检查设计所钉转角桩的位置和转角度数是否符合设计图，其复测方法见图21）以直线定向复测所视的方法，将仪器分别置于B、C两桩。
2）当J装位置无误后，将仪器置于J桩。
3）将仪器前视B桩，然后垂直转为倒镜，读出水平度盘的角度值a1。
4）将仪器顺时针方向旋转对准C桩，此时再读出水平角a2。
5）再次水平旋转仪器，以倒镜对准B桩，再垂直旋转望远镜呈正镜，读出水平角a1’。
6）将仪器顺时针方向旋转对准C桩，再读出水平角a2’7）将a1和a2之差（即第一次实测转角）与a1’和a2’之差（即第二次实测转角）进行平均后，与设计转角相比较，差值1′30″以内即为合格。
3.3、分坑（放线）3.3.1、正方形塔基础分坑（图3）1)将经纬仪置于要分坑的塔位中心桩O上。
2)前视线路中心桩Z、旋转450，钉出A，倒镜钉C，旋转1350钉出B，倒镜钉出D；3)在OA线上，O点起量距离E1与E2，钉出1、2两点。
E0=2/2X E1=2/2(X+a) E2=2/2(X-a)4)用一测绳，使其长度等于2a，将测绳两端分别与1、2两端对准，中间拉紧钉出3点，反向钉出4点；5）依同样方法钉出另外三个腿的坑口桩。
3.3.2、矩形塔基础分坑（图4）1）将经纬仪置于要分坑的塔位中心桩上；2）前视线路中心桩Z，钉出A、B两点：OA=OB=1/2（X-Y）；3）将仪器搬至A点前视Z，旋转450，钉出E点；4）在AE线上，从A点起量距离E1、E2，钉出1、2两点。
E0=2/2X E1=2/2(X+a) E2=2/2(X-a)5）用一测绳，使其长度等于2a，将其两端分别与1、2两点对准，中间拉紧钉出3点反向钉出4点；6）将仪器再对2点，向另侧旋转450，钉出C点，依上述4、5操作方法，钉出另一腿之坑口桩；7）将仪器搬至B点，依同样方法然出另两腿之坑口桩。
3.3.3、孔桩基础分坑各腿分坑与正方形、矩形基础分坑方法相同，确定各腿孔桩中心，在中心打一中心桩，然后以中心桩为圆心，在地面水平固定一块带孔的铁板，孔径等于桩径。
在坑口不远处地面打“十”字形布置辅助桩。
3.4、基坑开挖3.4.1、准备工作1）开挖基坑之前，应将基础周围的障碍物清除。
2）开挖基坑时，应在开挖前移出，并做好记录。
3）基坑的施工坡度，在分坑时所钉坑位界桩已经考虑，可按所钉界桩直接下挖，但基坑底部要保证施工技术手册中所规定的宽度。
4）基础的深度，一般以施工基础基面为起算点，拉线坑则以拉线坑中心的地基标高为起算点，见图：3.4.2、孔桩开挖混凝土护壁人工掏挖施工法1）.基本工艺a．混凝土坑口的施工：（见图一）混凝土坑口位于表土层，土质稳定性较差，因此采取大开口挖掘、支设内外模板，然后进行混凝土灌制施工。
混凝土护壁坑口宜高出地面0.3~0.5m，以防止在坑边施工时雨水或散土、石块等落入坑口。
在支模时，应严格按基础坑位测量标桩定位，并应复检。
模板为圆柱形，其直径误差应小于±1cm。
b．挖孔桩以人工方式进行，每2m深为一段，逐段人工挖孔施工，即挖孔—护壁—挖孔……（见图二）在掏挖下一段时，上段必须先灌制好混凝土护壁，并应使混凝土达到一定强度。
在掏挖时经常要检查坑筒的竖直度，其误差控制在2‰以内。
在掏挖坑壁时，如遇大块卵石，只要露出不超护壁厚度，可以不将其耙出来；坑壁切忌掏洞，坑壁不得留有浮动卵石块。
挖掘出松动砂卵石应随即吊至地面，均匀堆至距坑口3m以外处。
坑下作业人员必须戴安全帽，并设专职监护人员。
c．模板与提升护壁内模板由钢板角钢焊接而成，按坑圆均布分割为三块（见图三）。
每块模板之间连接处垫以方木，用螺栓固定。
模式板高度为1m 。
先支坑挖成型2m段的下端，浇完下面1m 护壁后，用滑模施工方法提升模板，浇上面1m护壁。
通过钢丝绳用坑口支架上所挂的3t手板链条葫芦进模板提升（见图四）。
d．护壁混凝土浇制护壁混凝土选用与铁塔基础相同标号的混凝土，即采用C30混凝土。
为使灌制的混凝土进入坑壁的碎石间隙中，加强坑壁的稳定性，其坍落度取9~10cm为宜。
为加快施工进度，宜掺加早强剂，提高混凝土的早期强度。
在线路实际施工中，如平均温度在30℃左右时，使用525号高标号水泥，不掺加早强剂，三天强度可达混凝土28天强度的60%左右。
护壁混凝土用人工方法填入模板内，用铁钎捣固。
灌制和捣固要求混凝土密实，填满模板与坑壁间的全部空间，并要制意不要撞击坑壁，以防碎石脱落。
每段护壁分两模浇制，先浇完下一模内的混凝土，待到初凝后，即可缓慢提升模板，浇制上一模。
原浇上部护壁与新浇的2m护壁之间留有0.1m 的间隙，此处可用人工砌筑混凝土。
混凝土终凝后用水管沿混凝土护壁进行喷淋养护，制意水不要流至正在掏挖的坑壁上。
e．基础浇制混凝土护壁掏挖至设计深度后，即按基础的工程设计要求，进行制作和吊装钢筋笼，浇灌混凝土。
3.5、钢筋笼子绑扎1）桩的钢筋绑扎按设计规格、尺寸。
焊接牢固，将立柱筋平均分布在内箍筋周围焊接牢固，外加绑扎外箍筋，上段需加密筋。
2）钢筋绑扎应按图分主筋、次筋、箍筋及尺寸均匀布置，每个交叉点应绑扎牢固。
3）钢筋笼子做后检查是否在一条直线上，与坑口不远处摆设，同时垫好底板筋及主筋保护层的砼垫块。
4）地脚螺栓按设计规格、尺寸用电焊机焊接牢固，螺栓间距误差控制在2mm之内。
螺栓顶面误差控制在5mm之内，整组地脚螺栓应焊接垂直，安装时地脚螺栓中心与基础中心必须重合，其误差不得超过设计规范标准。
3.6、模板安装砼浇制前要打好各台阶模板位置高桩，每台阶控制2至4点，以便控制砼量。
模板安装时，应核对设计施工图纸的规格尺寸，防止错用模板，模板制好后应按图分中校正，同时用支撑木固定，每个方面不得少于5点3.7、砼浇制3.7.1、准备工作1）做好浇制现场平面布置工作。
包括：场地平整，砼车运输材料的运输道路，清理基坑，排除坑内污秽积水等。
2）商品混凝土所，施工用水符合要求，并准备好。
3）模板上所粘水泥浆清除干净，是铁模时涂刷一层隔离剂，木模板时涂脱膜剂。
4）根据配合比的砂、石用量，称量砂、石箱的装载量并划上装料印记。
5）复核基础的各部尺寸。
6）雨季准备好足够的防雨设备。
7）备齐搅拌机械和震动器。
