锡焊标准ppt课件

  • 格式：ppt
  • 大小：3.10 MB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

手工锡焊技术培训培训讲座课件PPT模板

手工锡焊技术培训培训讲座课件PPT模板

⑷ 焊件要加热到适当的温度；
⑸ 合适的焊接时间；
就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。 就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。
焊接工具
1、电烙铁的结构 常见的电烙铁有直热式、感应式、恒温式，还有吸锡式
就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。
电烙铁。
就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。
就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。
满足上述三个条件的焊点，才算是合格的焊点。如下图所 示几种合格焊点的形状。判断焊点是否符合标准。
就作文教学而言，注重激发写作兴趣 和自信 心，养 成良好 的写作 习惯； 为学生 提供广 阔的写 作空间 ，减少 对写作 的束缚 ，发展 个性， 培养创 新精神 ；注重 语言能 力和思 维能力 同步发 展。
手工焊接工艺

手工焊锡工艺培训课件PPT(共 38张)

手工焊锡工艺培训课件PPT(共 38张)

湿润与扩散率(%)
100 100 90 85
项次
1 2 3 4
合金成分
Sn99.3-Cu0.7 Sn96.5-Ag3.5 Sn99-Ag0.3-Cu0.7 Sn95.5- Ag3.0-1.5Cu
熔点(℃) 227 222 217 217
湿润与扩散率(%) 70 75 78 78
说明：我司生产中常用的焊锡料有二种：无铅锡丝和无铅锡条，锡条 需专业生产设备锡炉过锡使用，这里不作介绍锡条。
例：电位器线、电源线等。
© 2015 SHENZHEN HORN AUDIO COMPANY, LTD.
勾焊线示意图
■ 烙铁及焊锡丝握法
◇ 烙铁的三种握法：
◇ 锡丝的二种握法：
© 2015 SHENZHEN HORN AUDIO COMPANY, LTD.
12
■ 焊锡的正确姿势
掌握正确的操作姿势，可以保证操作者的身心健康，减轻作业疲劳。为
手工焊锡工艺
© 2015 SHENZHEN HORN AUDIO COMPANY, LTD.
Audio 工程部 朱有华
2015.11.20
• 目录：
一、焊料（锡丝）常识 二、焊锡基本工具 三、焊接方式及焊接手势 四、焊锡的五个基本步骤 五、锡点标准及检查要点 六、焊锡作业注意事项 七、烙铁保养 八、员工作业理念 九、焊接实例
一字式
弯型圆锥式
三、焊接方式及焊接手势
■ 三种焊接方式： ◇ 穿焊——是指将被焊元件穿入焊盘或其它元器件的导孔里再加锡焊接。
例：插件电容、电阻、信号线等。 ◇ 勾焊——是指将被焊物件穿入到其它元件孔内并弯勾成形再加锡焊接。
例：喇叭线、开关线等。 ◇ 搭焊——是指将被焊元件直接搭附到焊盘面或其它元器件上加锡焊接。

手工锡焊接基础PPT课件

手工锡焊接基础PPT课件
第7页/共49页
• （B）助焊剂：助焊剂：松香、松香水（将松香溶于酒精中）、焊锡膏和三强水。使用助 焊剂，可以帮助清除金属表面的氧化物并防止再次氧化，减少表面张力，利于焊接，又可 保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但由于焊锡膏和三强水有极强的 腐蚀性，很少用于电子电路的焊接。焊接后应及时清除残留物。

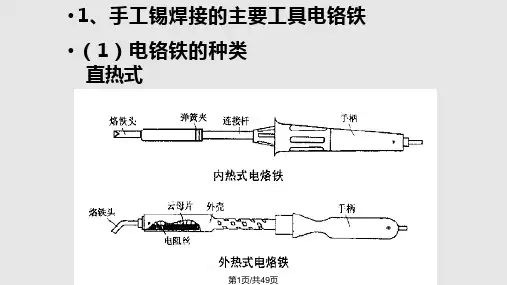

• 1、手工锡焊接的主要工具电铬铁 • （1）电铬铁的种类
直热式
第1页/共49页
A、外热式电铬铁 体积小、重量轻。
B、内热式电铬铁 升温快、耗电省、热效率高
第2页/共49页
恒温电烙铁：烙铁头温度可以控制。
耗电省，升温速度快 、可减少虚焊，提高了焊接质量 。
第3页/共4Байду номын сангаас页
• 吸锡电烙铁：主要用于拆焊 • 与普通电烙铁相比，其烙铁头是空心的并 有空压吸流作用。
第8页/共49页
3、手工锡焊时的手势 （1）电烙铁的握拿方式
第9页/共49页
• （2）焊锡丝的握拿方式 第10页/共49页
➢ 焊接操作可分5步进行： ✓ 准备施焊
✓ 加热焊件 ✓ 熔化焊料
✓ 移开焊锡丝
✓ 撤离电烙铁
第1119页/共49页
• 4、焊接操作 • 可分5步进行：
第12页/共49页
第31页/共49页
元件脚的弯制成形1
错 直接从元件 根部，将元 件脚弯制成形
yes
用镊 子夹住元件根 部，将元件脚 弯制成形
大约 2 mm
第32页/共49页
镊子
元件脚的弯制成形2
根据印刷电路孔距而定
大 约 8 mm
别太短
第33页/共49页
插上电烙铁，加热并烙铁和焊件。 • 此过程应注意以下几个问题

手工焊锡培训课件PPT(共 76张)

手工焊锡培训课件PPT(共 76张)

3--4S
焊锡技术
■ 插件元件焊接基本操作步骤
烙铁头放在需焊接的母材进行加热，烙铁投入角度为 45度左右 将锡丝与母材接触,适量地熔化 供给了适量的焊锡迅速移开锡丝 焊锡扩散到了目的范围将烙铁移开 充分冷却，焊锡完全凝固前不要有振动或冲击（焊锡表面可 能发生微小的龟裂现象）
焊锡工具
■ 常见的手工焊锡工具有焊枪、普通电烙铁、恒温烙铁， 我司主要使用恒温烙铁，所具有的特性对比分析如下：
工具类别
优缺点
缺点
适用范围
焊枪
发热丝功率大小和焊嘴 可换,价钱便宜
玩具类及品质要求不高的 温度不稳定，回温性能差
低端电子产品
发热丝功率大小和焊嘴 普通烙铁
可换,价钱便宜
玩具类及品质要求不高 温度不稳定，回温性能差
焊锡技术
■ 焊锡管理三要素：
清洁
焊锡
加热
烙铁
金属表面的清扫 烙铁的清扫 附属机器的清扫 烙铁头的方向 加热温度 加热時間 烙铁投入方向 烙铁头退出的方向 良否判断
焊锡技术
■ 烙铁及焊锡丝握法：
烙铁的握法有两种：
反握法 适用于大部品焊锡
焊锡丝握法： 焊锡丝尖部30~50mm处，用大拇指和食指轻握后，用中指移动，自由提供锡线；
作业前戴好防静电手环和手指套或手套，对产品作好防护
焊锡准备工作
准备好干净且湿度适合的海棉及烙铁座，以便使用中经常 擦净有锡渣的过热变黑的烙铁嘴, 海绵的湿润量见下图：
焊锡准备工作
电烙铁头清洗是每次焊锡开始前必须要做的工作 烙铁头在空气中暴露时，其表面被氧化形成氧化层，表面的氧化物与锡
珠没有亲合性，焊锡时焊锡强度很弱
手工焊锡培训
上海鼎晖科技有限公司 培训部

锡焊原理及手焊工艺ppt课件

锡焊原理及手焊工艺ppt课件

机械强度不足，可能虚焊
① 焊料质量不好 ② 焊接温度不够 ③ 焊锡未凝固时，元器件引线松动
浪费焊料，且可能包藏缺陷 焊丝温度过高
焊料过多 焊料过少
焊接面积小于焊盘的80%,焊料未形成平滑 机械强度不足 的过渡面。
.
① 焊锡流动性差或焊丝撤离过早 ② 助焊剂不足 ③ 焊接时间太短
36
焊点缺陷
松香焊 过热
.
3
何为锡焊(Soldering)？
用锡（Sn）为主体合金材料来连接金属的一种工 艺.这种合金的熔点一般在427℃以下.常用的 Sn63/Pb37合金熔点为183 ℃.
定义:
一种通常加温到427℃以下而产生金属接合的程 序.同时用的是一种熔点低于基础材料又不含铁 的填料.这金属填料是由毛细管的作用分布到配 好的组件中间.（美国焊接协会）
铜箔从印制板上剥离
印制板已被损坏
焊点从铜箔上剥落（不 断路 是铜箔与印制板剥离）
1、 焊接时间太长，烙铁 温度过高。
焊盘上金属镀层不良
.
39
八.烙铁的保养及维护
焊接前点检: 1.检查插头线路处有无短路现象，检查电烙铁 接线处螺丝松紧，检查烙铁嘴是否氧化，是否 凹凸不平影响受热 ； 2.检查清洁海绵含水量是否适当（半干状态为 佳），是否脏污，否则进行处理； 3.检查烙铁架上是否有锡渣,若有及时清除； 4.检查烙铁温度设置是否合理
.
34
8. 典型焊点的外观
.
35
七.常见焊接缺陷及原因分析
焊点缺陷
虚焊 焊料堆积
外观特点
危害
焊锡与元器件引线或与铜箔线之间有明显 不能正常工作 黑色界线,焊锡向界线凹陷。
原因分析
① 元器件引线未清洁好，未镀好锡或锡被氧 化 ② 印刷板未清洁好，喷涂的助焊剂质量不好

焊锡培训PPT课件

焊锡培训PPT课件

焊锡工具
： 烙铁头 公司所用的烙铁头从形状上分主要有三种，扁状、圆锥状
和斜口状。
扁状烙铁头，主要用于焊接面大,且散热快的焊接工序； 圆锥状烙铁头，主要用于焊点密集的焊接工序； 斜口状烙铁头，主要用于预上锡和焊接面较大的焊接工序。
2006.09.10
18 惠昌电子有限公司
公司常用烙铁头一览
2006.09.10
2006.09.10
清洁 海棉
注意：作业前需确 认清洁海棉是否加 水，加水量以拿起 不滴水为宜
15 惠昌电子有限公司
焊锡工具 焊锡治具：焊锡作业须在治具上进行，一方面通过治具的定位防止
连接器在烙铁拿开后的移动，避免冷焊的产生。另一方面，使用治具作 业可大大提高作业效率。
普通焊锡治具
2006.09.10
检查外观有无不良（检查锡点有无连接）
2006.09.10
27 惠昌电子有限公司
芯线焊锡
电烙铁加热（约二分钟后检查温度是否符合要求，烙铁头上有无杂质） 将上好锡的连接器夹于焊锡治具上 左手拿芯线，右手拿烙铁
右手放烙铁于焊接位置预热 左手将芯线放入焊接位置
右手拿开烙铁
焊锡凝固后，方可松开左手
检查外观有无不良（有无光泽性、有无锡尖、焊点有无饱满、线位正确）
第二节 焊锡所需条件
1.适当的焊锡温度 2.合适的焊锡工具和辅助材料 (如烙铁、烙铁头、锡丝、助焊剂) 3.正确的焊锡方法
2006.09.10
6 惠昌电子有限公司
焊锡温度
本公司焊锡温度有三种:（特殊要求根据具体设定）
a. 380℃+/-30℃
适用于电烙铁焊锡作业
b. 320℃+/-20℃
适用于锡炉浸锡作业

锡焊标准ppt课件

锡焊标准ppt课件
6
手工锡焊工具原理
7
锡焊缺陷 断裂
公司锡焊投诉常见类型
锡焊缺陷
9
焊点的要求
光洁整齐的外观
半弓形凹下
平滑过渡
焊锡
导线
10
典型焊点外观
接线端子
常见焊点缺陷
导线不干净 导线加热不充分
焊丝撤离过迟
焊丝撤离过早
虚焊
11
锡量过多
锡量过少
常见焊点缺陷
焊料未凝固时焊件 抖动
常用手工锡焊工具ppt学习交流手工锡焊工具原理ppt学习交流锡焊缺陷断裂锡焊缺陷ppt学习交流典型焊点外观焊点的要求光洁整齐的外观半弓形凹下平滑过渡导线接线端子焊锡10ppt学习交流常见焊点缺陷锡量过多锡量过少导线不干净导线加热不充分焊丝撤离过迟焊丝撤离过早11ppt学习交流常见焊点缺陷焊料未凝固时焊件抖动冷焊空洞焊盘孔与引线间隙太大加热时间不足焊料不合格12ppt学习交流常见焊点缺陷加热时间过长线束绝缘皮大面焊料过多烙铁施焊撤离方向不当13ppt学习交流典型焊点外观焊点的要求焊锡充满端子内部端子焊锡14ppt学习交流常见焊点缺陷焊丝撤离过早插片未被加热焊丝撤离过迟锡量过少冷焊锡量过多15ppt学习交流二手工锡标准介绍16ppt学习交流手工锡标准介绍17ppt学习交流手工锡标准介绍18ppt学习交流手工锡标准介绍19ppt学习交流三手工锡焊方法介绍20ppt学习交流三手工锡焊方法介绍21ppt学习交流22ppt学习交流锡焊要点做好焊件表面处理预焊是一道重要的工序不要用过量的焊剂保持烙铁头的清洁严格控制焊接时间严格控制烙铁头的温度对一般焊点而言大约对一般焊点而言大约22323ppt学习交流三手工锡焊方法介绍24ppt学习交流三手工锡焊方法介绍五步法25ppt学习交流三手工锡焊方法介绍三步法26ppt学习交流三手工锡焊方法介绍拆焊法吸锡器27ppt学习交流岗位考核内容大纲一理论考核一理论考核303011焊接工具焊接工具22焊接方法焊接方法33焊接要点焊接要点二实际操作考核二实际操作考核707011准备工作准备工作101022焊接操作节拍焊接操作节拍2020质量质量2020拆焊拆焊101033结束工作结束工作101028ppt学习交流29ppt学习交流

锡焊技术ppt课件

锡焊技术ppt课件

六、助焊剂


1.定义：助焊剂使一种促进焊接的化学物质， 在锡焊中，它是一种不可缺少的辅助材料， 其作用是极为重要的。 2.助焊剂有多种，常用的有焊油和松香。

3.助焊剂合适
焊接不同的材料要选用不同的焊剂，即使是 同种材料，当采用焊接工艺不同时也往往要用不 同的焊剂。对手工锡焊，采用松香和活性松香能 满足大部分电子产品装配要求。还要注意的是助 焊剂的量也是必须要注意的，过多，过少都不利 于锡焊。


3.焊锡丝的拿法
焊锡丝的拿法根据连续锡焊和断续锡焊的不 同分为两种拿法。 手握焊锡丝，用拇指食指中指控制送丝速度， 适合连续焊接。仅用拇指食指中指捏住焊锡丝， 适合断续焊接。 焊锡丝含铅量大，操作时，不应直接拿焊锡 丝，应带手套，工作结束后，要洗脸洗手。

八、锡焊过程


1.元器件预处理
3.外热式电烙铁和内热式电烙铁
外热式电烙铁的发热体在传热体的外部，体 积较大价格便宜且一般功率都较大可利用烙铁头 插入烙铁芯深浅不同来调节其温度。 内热式电烙铁的发热体在穿热体的内部，发 热效率高，体积较小，耗电少，使用灵巧，适用 于晶体管等小型电子器件和电路安装板的锡焊焊 接。
四、电烙铁使用须知


初次使用前 永久了 不用时 安全检查
五、锡焊材料



1.定义：在焊接时，凡是用来使两种或两种 以上金属连接成为一个整体的金属或合金 被称为焊料。 2.分类：按成分——锡铅焊料、 银焊料及铜 焊料； 按熔点——软焊料（熔点在450℃以 下）和硬焊料（熔点高于450 ℃）

3.焊料合格 焊料成分不合规格或杂质超标都会影响 焊锡质量，特别是某些杂质含量，例如锌， 铝，镉等，即使是0.001%的含量也会明显影 响焊料润湿性和流动性，降低焊接质量。

手工锡焊技术培训PPT授课资料课件

手工锡焊技术培训PPT授课资料课件

01 春姑娘不情愿地离开了办公室，夏先生开始了自己的工作，他先为小树披上大号的衣服，再提醒太阳公公，春天已经过去了，转眼就到了八月，夏天就这样戛然而止了。
春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。
焊锡技能培训 春姑娘不情愿地离开了办公室，夏先生开始了自己的工作，他先为小树披上大号的衣服，再提醒太阳公公，春天已经过去了，转眼就到了八月，夏天就这样戛然而止了。
春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。
春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。
温度低时，发烟量小，持续时间长；温度高时，烟气量 大，消散快；在中等发烟状态，约6～8秒消散时，温度 约为300℃，这时是焊接的合适温度。
春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。
焊接工具工艺
春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。 春姑娘不情愿地离开了办公室，夏先 生开始 了自己 的工作 ，他先 为小树 披上大 号的衣 服，再 提醒太 阳公公 ，春天 已经过 去了， 转眼就 到了八 月，夏 天就这 样戛然 而止了 。

焊锡技术锡焊的基本认知PPT课件

焊锡技术锡焊的基本认知PPT课件
其它如残留物多，松香污染胶带等外观不良 虽然不影响客户使用，没有电气问题，但是 也应该在作业时注意改善。
21
5.变压器产品的焊接条件：
为了确保变压器的焊接效果，本公司传统生 产模式中采取：一次浸锡+焊锡+二次浸锡的 方法。当然在现在的一些特殊产品中（如配 线距离近、端子与胶带距离近、多股线等） 依然利用此方法。
4.锡液融化，施加于二金属表面；
用高温（如锡炉、烙铁）将固态锡融化，一般来说 200℃以上可。
5.金属表面氧化层，绝缘层高温去除；
电线的漆膜、胶层等需要使用高温（350℃以上）来融 化，以便于锡液附着于金属面。
6.锡液均匀分布；
锡液要均匀充分覆盖于被焊金属表面，以确保焊接效果 和强度。（85%以上面积为合格）
施焊过程中产生锡渣、锡球现象普遍，是
焊接工艺上拿的难题。（特别是多芯线） ◦ 锡渣锡球的危害性：
主要是在组装到客户基板上后，锡渣锡球 在运动或受热过程中脱落后可能导致基 板的短路，影响整机功能运作甚至烧坏 基板；
19
如何解决施焊过程中的锡渣、锡球:
1. 要预热施焊部位后再浸锡，这样就不会因 为骤然温度升高而导致锡渣锡球飞溅。
锡的添加成分：
无铅焊锡条原料是由99.97%的纯锡和其他非铅金属( 银,铜等)成分经过真空脱氧处理后的互相融合 。
13
3-6 松香与助焊剂（FLUX）
助焊剂成分：
主要由松香、树脂、含卤化物的活性剂、添加剂和有机溶剂组 成的松香树脂系助焊剂.
助焊剂的作用：
1)破坏金属氧化膜使焊锡表面清洁，有利于焊锡的浸润和焊点 合金的生成。 2)能覆盖在焊料表面，防止焊料或金属继续氧化。 3)增强焊料和被焊金属表面的活性，降低焊料的表面张力。 4)焊料和焊剂是相熔的，可增加焊料的流动性，进一步提高浸 润能力。 5)能加快热量从烙铁头向焊料和被焊物表面传递。 6)合适的助焊剂还能使焊点美观。

高中电子控制技术-锡焊ppt课件

高中电子控制技术-锡焊ppt课件

（a）连续焊接时
（b）只焊几个焊点时
.
58
锡焊步骤
焊接质量的检查
从外观上检查焊接质量是否合格,主要内容有： （1）是否有错焊、漏焊、虚焊。 （2）有没有连焊、焊点是否有拉尖现象。 （3）焊盘有没有脱落、焊点有没有裂纹。 （4）焊点外形润湿应良好，焊点表面是不是光亮、圆润。 （5）焊点周围是无有残留的焊剂。 （6）焊接部位有无热损伤和机械损伤现象。
.
30
接正 确 焊
.
31
接正 确 焊
.
32
接正 确 焊
.
33
1.准备.施焊
接正 确 焊
34
1.准备.施焊
接正 确 焊
35
1.准备.施焊
接正 确 焊
361.准备.施焊来自接正 确 焊37
2.加热.焊件
接正 确 焊
38
2.加热焊件 .
接正 确 焊
39
2.加热焊件 .
接正 确 焊
40
2.加热焊件 .
.
12
锡焊步骤
五步焊接法
(4)移开焊锡丝：待焊锡充满焊盘后，迅速拿开焊锡丝，待焊锡 用量达到要求后，应立即将焊锡丝沿着元件引线的方向向上提起 焊锡。 (5)移开烙铁：焊锡的扩展范围达到要求后，拿开烙铁，注意撤 烙铁的速度要快，撤离方向要沿着元件引线的方向向上提起。
.
13
浸润状态
非浸润状态
.
14
接正 确 焊
Rt1o R3
R1
R4
R2
J V3
3V
V1
V2
R5 R5
e R2
b V2 V1 c
R3 e
b c V3
R1 光敏二极管 R2 20KΩ 红 黑 橙 R3 1 00 Ω 棕 黑 棕 R4 56Ω 绿 蓝 黑 R5 K可变电阻 100K Ω
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PPT学习交流
6
手工锡焊工具原理
PPT学习交流
7
锡焊缺陷 断裂
公司锡焊投诉常见类型
锡焊缺陷 搭接
锡焊缺陷 流锡
PPT学习交流
8
发生在今年的焊接投诉
PPT学习交流
9
焊点的要求
光洁整齐的外观
半弓形凹下
平滑过渡
焊锡
导线
典型焊点外观
接线端子
PPT学习交流
10
常见焊点缺陷
导线不干净 导线加热不充分
焊丝撤离过迟
PPT学习交流
25
三、手工锡焊方法介绍－三步法
PPT学习交流
26
三、手工锡焊方法介绍－拆焊法
PPT学习交流
吸锡器
27
岗位考核内容大纲
一、理论考核（30%）
1、焊接工具 2、焊接方法 3、焊接要点
二、实际操作考核（70%）
1、准备工作（10%） 2、焊接操作（节拍20%、质量20%、拆焊10%） 3、结束工作（10%）
特殊技能知识培训
Special Skill knowledge Training ——手工锡焊标准介绍
PPT学习交流
1
培训课程目录
一、锡焊工具原理 二、锡焊标准介绍 三、焊接方法介绍 四、考核办法和比例
PPT学习交流
2
一、手工锡焊工具原理
PPT学习交流
3
常用手工锡焊工具
工具
考核成绩＝理论+实际
PPT学习交流
28
谢谢！
PPT学习交流
29
三、手工锡焊方法介绍
PPT学习交流
21
PPT学习交流
22
锡焊要点 做好焊件表面处理 预焊是一道重要的工序 保持烙铁头的清洁 严格控制烙铁头的温度 严格控制焊接时间 不要用过量的焊剂
对一般焊点而言大约2--3秒
PPT学习交流
23
三、手工锡焊方法介绍
PPT学习交流
24
三、手工锡焊方法介绍－五步法
PPT学习交流
焊锡
插片 端子
14
常见焊点缺陷
焊丝撤离过早
插片未被加热
焊丝撤离过迟
锡量过少
冷焊
PPT学习交流
锡量过多
15
二、手工锡标准介绍
PPT学习交流
16
手工锡标准介绍
PPT学习交流
17
手工锡标准介绍
PPT学习交流
18
手工锡标准介绍
PPT学习交流
19
三、手工锡焊方法介绍
PPT学习交流
20
焊丝撤离过早
虚焊
锡量过多
PPT学习交流
锡量过少
11
常见焊点缺陷
焊料未凝固时焊件 抖动
焊盘孔与引线间隙 太大
加热时间不足 焊料不合格
冷焊
空洞
拉尖
PPT学习交流
12
常见焊点缺陷
焊料过多 烙铁施焊撤离方 向不当
加热时间过长
线束绝缘皮大面 积起包
桥接
起包
PPT学习交流
13
焊点的要求
焊锡充满端 子内部
典型焊点外观
PPT学习交流
5
常用手工锡焊工具
电烙铁的烙铁芯主要部分为镍铬电热丝，通电后非常“脆弱”，忌撞击。 电烙铁不工作时，不可长期处于烧热状态下，以免将烙铁头烧坏，影响其寿命 使用中的电烙铁要放置在烙铁架上，要注意导线尤其是电烙铁的电源线等物不 要碰烙铁头。
烙铁头一般用紫铜制成，对于有镀层的烙铁头，一般不要锉或打磨。
