——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

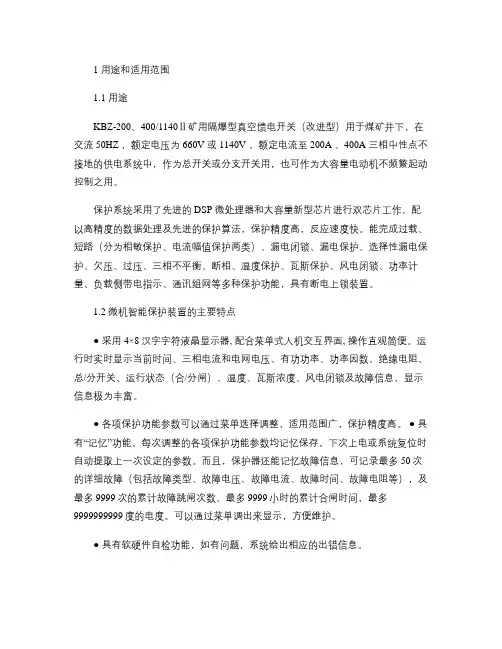

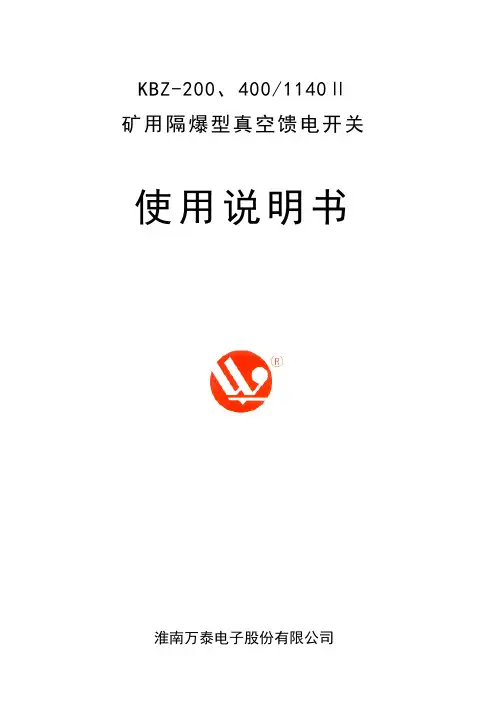

1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关（改进型）用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路（分为相敏保护、电流幅值保护两类）、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能，具有断电上锁装置。
1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度、瓦斯浓度、风电闭锁及故障信息，显示信息极为丰富。
●各项保护功能参数可以通过菜单选择调整，适用范围广，保护精度高。
●具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。
而且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显示，方便维护。
●具有软硬件自检功能，如有问题，系统给出相应的出错信息。
●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
●可选择数据通信接口与监控系统连接。
根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。
保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
KBZ1-400(200)/1140矿用隔爆型真空馈电开关使用说明书一、用途及使用条件1 用途KBZ1-400(200)/1140矿用隔爆型真空馈电开关(以下简称馈电开关), 适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中, 在交流50Hz, 660V、1140V电流至400A(200A)的中性点不接地的三相电网中,作为配电总开关或分支开关之用, 具有欠压、过载、短路、漏电闭锁、漏电保护、电容电流补偿功能, 并可外接远方分励按钮。
2 使用条件(1)海拔高度不超过2000米;(2)周围环境温度为-5℃-40℃;(3)周围环境湿度不大于95%(+25℃);(4)无破坏绝缘的气体或蒸汽的环境中;(5)无显著摇动与冲击振动的地方;(6)能防止雨雪与滴水的地方;(7)与水平面的安装倾斜度不超过15O。
二、主要技术特征1. 额定工作电压: 660V、1140V2. 额定工作电流: 400A（200A）3. 额定工作制: 长期工作制4. 最大分断能力: 1140V、7.5kA5. 操作方式: 电动合闸、电动分闸6. 馈电开关保护功能的特性参数(a)欠压保护: 动作范围为40%-70%Ue,动作时间1-3-5s, 亦可瞬时;(b)过载保护: 整定值为0.4Ie、0.6Ie、0.8Ie、1.0Ie,动作时间如表1;表1(c )幅值短路保护动作电流整定值为1Ie、2Ie、3Ie、4Ie、5Ie、6Ie、7Ie、8Ie、9Ie、10Ie;动作时间: 瞬动, 动作电流的误差在±10%内。
(d)相敏短路保护电流动作值, 取幅值短路保护整定值0.2、0.4、0.6、0.8倍率的任一数值, 当三相线电流滞后相电压的角度大于55°时则不动作(也就是电动机在起动时电流高于相敏短路保护整定电流, 馈电开关不分闸), 动作时间为瞬动。
动作电压值与误差均在±10%内。
(e)漏电闭锁与漏电保护: 动作值及动作时间见2:(f)电容电流补偿, 当电网电容为0.22-1.00μf/相时,补率≥60%;(g)断相保护性能其中A、B、C三相中有一相为零, 而其它两相电流为过载整定电流0.9倍则保护器能提供反时限保护特性使断路器在三分钟内动作。
KBZ — 200（400）/1140（660）矿用隔爆型真空交流馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。
执行标准MT871—2000Q/JA002—2010KJZ-400（200）/1140(660)矿用隔爆兼本质安全型真空馈电开关使用说明书山西际安电气有限公司出版日期2012 年7 月25 日目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、保护装置原理、特点及整定 (3)五、开关工作原理 (4)六、开关操作指南 (5)七、开关安装结构与接线 (12)八、日常维护和常见故障排除 (12)九、外形图及重量 (12)十、订货须知 (12)附：开关常见故障排除方法开关元器件表电气原理图开关接线图一用途及使用条件1、KJZ－400（200）/1140（660）矿用隔爆兼本质安全型真空馈电开关主要适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型移动变电站的低压侧真空馈电开关使用。
也可作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。
设计制造符合～3－2000《爆炸性气体环境用电气设备》和MT871－2000《《矿用隔爆型低压交流真空馈电开关》之规定。
2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有破坏金属、绝缘的活动性化学物质。
开关在下列环境条件下使用方能可靠地工作：①海拔高度不超过2000m（或气压：80~106Kpa）。
②运行环境温度为－5℃～＋40℃。
③周围空气相对湿度不大于95%（＋25℃）。
④在有沼气爆炸性混合物矿井中。
⑤在无显着摇动与冲击振动的地方。
⑥在无破坏绝缘的气体或蒸汽的环境中。
⑦在无滴水的地方。
⑧安装类别：Ⅱ类。
⑨污染等级：3级。
二、产品的型号型式KJZ ——400（200）/ 1140（660）额定电压额定电流隔爆兼本质安全型真空馈电开关1、防爆类型：矿用隔爆兼本质安全型2、防爆标志：“Exd(ib)I”3、产品生产依据标准：①～4－2000《爆炸性气体环境用电气设备》②MT871－2000《矿用隔爆型低压交流真空馈电开关》③Q/JA002—2010《KJZ系列矿用隔爆兼本质安全型真空馈电开关》三、主要技术参数和技术性能1、额定工作电压：1140V（660V）、三相、50Hz当线路电压不低于额定值的85％，不高于额定值的120％时，开关均能可靠地工作。

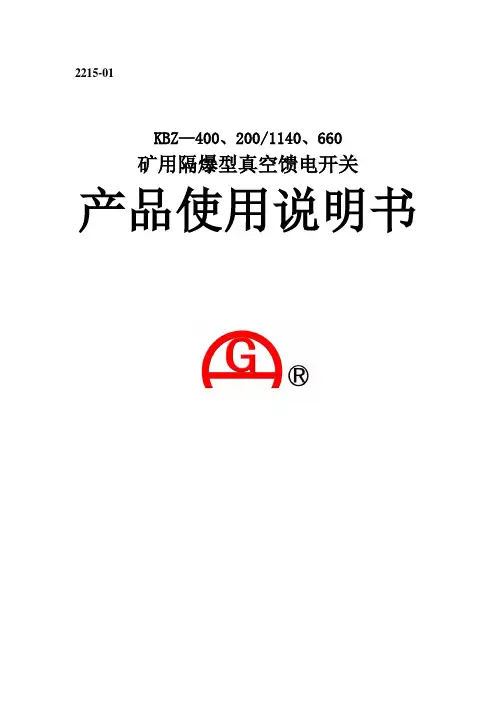

2215-01KBZ—400、200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备有限公司2006.04.16出版1. 产品型号和含义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 用途及使用条件2.1用途KBZ——400（200）/1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动工具。
具有欠压、过载、短路、漏电闭锁、漏电动作等保护功能，电容性电流补偿功能，并可外接远方分励按钮，也可用于瓦斯闭琐。
对漏电保护设有660v,1140v供电系统选择钮子开关。
2.2 使用条件2.2.1 海拔不超过2000m；2.2.2 环境温度为-5～+40℃；2.2.3 空气相对湿度不大于95％（+25℃）；2.2.4 在有瓦斯、煤尘爆炸性气体混合物的环境中；2.2.5 在无显著摇动和冲击振动的地方；2.2.6 与水平面的安装倾斜度不超过15°；2.2.7 在无破坏绝缘的气体和蒸汽的环境中；2.2.8 能防止滴水的地方；2.2.9 安装类别：Ⅲ类；2.2.10 污染等级：3级。
3. 产品执行标准MT871-2000《矿用隔爆低压交流真空馈电开关》Q/GKD 003—2006 《KBZ—400、200矿用隔爆型真空馈电开关》4. 防爆型式及标志3.1防爆型式：隔爆型;3.2 防爆标志： ExdI .5. 技术参数5.1 额定电压： 1140V、660V、380V；5.2 额定电流： 400A、200A；5.3 最大分断能力： 7500A；5.4 分断时间小于100ms；5.5 电寿命：3000次；5.6 机械寿命： 10000次；5.7 工作制：长期工作制；5.8 操作方式：电动合，分闸；5.9 馈电开关保护功能的特性参数5.9.1 欠压保护：整定值为35%——70%Ue，动作时间在1S-3S-5S可调；5.9.2 过载保护：整定值为0.4 Ie， 0.5 Ie， 0.6 Ie， 0.7 Ie， 0.8 Ie， 0.9 Ie，1.0 Ie。
K B Z馈电开关400说明书(总43页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
使用条件海拔高度不超过2000m；周围环境温度为-25～+40℃；周围环境湿度不大于95％（+25℃）；无破坏性绝缘气体或蒸气的环境中；无显著振动或冲击振动的地方；能防止雨雪与滴水的地方；与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COSø=）；操作方式：电动合、分闸，机械保持。
馈电开关保护功能的特性参数：详见附录保护器使用说明书。
进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关使用说明书山西省长治市中安防爆电器有限公司SHANXISHENGCHANGZHISHIZHONGANFANGBAODIANQIYOUXIANGONGSI目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、智能保护装置原理、特点及整定 (5)五、开关操作指南 (6)六、开关安装结构与接线 (12)七、日常维护和常见故障排除 (13)八、外形图及重量 (14)九、订货须知 (14)附：电气原理图开关接线图一用途及使用条件1、KBZ-400（200）/1140（660）矿用隔爆型智能化真空馈电开关(智能化微机监控)是我公司研制开发的新型智能型高科技产品。
它适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为总开关、分支开关、也可作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。
做总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能。
过流保护具有反时限特性，(系统)近端出口短路采用大电流无压释放保护电路。
同时，开关具有远程通讯功能，能与监控中心实现远程数据交换，并接受远程网络的控制与操作，便于组成煤矿井下变电所远程监测监控系统，进而实现井下变电所的无人值守。
本馈电开关保护系统采用先进的ALDB—X3T（全中文显示）微电脑智能低压馈电保护装置（以下简称保护装置），该保护装置是采用先进的单片机技术，为KBZ系列矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）而专门设计的保护装置。
在选择性漏电方面无需对地并接任何电容,而且馈电开关分支连接可达十台以上总分开关之间没有任何干扰和误动作。
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
该开关由液晶汉显智能化保护系统构成，保护系统的CPU采用了高性能32位ARM芯片，辅以高精度的外围器件及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。
2 工作条件2.1 海拔高度不超过2000米；2.2 环境温度-5℃-+40℃；2.3 空气相对湿度不大于95%（+25℃）；2.4 在无强烈震动和冲击振动的地方；2.5 与垂直面的安装倾斜度不超过15°；2.6 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；2.7 无滴水或水侵的地方；2.8 污染等级：3级；2.9 安装类别：Ⅲ类。
3 主要技术特征3.1 额定电压：660V、1140V；3.2 保护测量单元正常工作电压范围：75～110%3.3 额定工作频率：50HZ；3.4 额定电流：200A（400A）；3.5 极限分断电流：15KA/660V,12.5KA/1140V；3.6 短路保护动作时间：＜100 ms；3.7 电寿命：3×103次；3.8 机械寿命：1.5×104次；3.9 防爆型式：矿用隔爆型；防爆标志：ExdI。
3.10 型号含义：设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:780mm×550mm×850mm(长×宽×高)3.11.1重量:310kg4 保护功能4.1短路保护：动作时间＜100ms。
4.2过载保护：过载动作时间采用反时限实时计算，具有热记忆特性，动作时间表如下表一：表一过载保护动作时间表（单位：S）4.3漏电保护与漏电闭锁保护当电网每相对地电容不大于1UF，能可靠地实现漏电保护与漏电闭锁保护，当电网每相对地电容为1UF（且无补偿）时其动作值符合下表二：表二漏电电阻动作值4.4选择性漏电保护功能:保护器设置在分开关的位置时,如果本支路发生漏电现象,则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。
