第四节构造圈闭和油气藏由于地壳运动使储集层顶面发生了变形或变位而形成的圈闭,称为构造圈闭,在其中聚集了烃类之后就称为构造油气藏。
根据其变形或变位及储层的变化特点可分为:背斜圈闭和油气藏、断层圈闭和油气藏、裂缝性背斜圈闭和油气藏、刺穿圈闭和油气藏一、背斜圈闭和油气藏1、概念背斜油气藏:由于储集层发生褶皱变形,其上部又为非渗透性岩层所覆盖遮挡,底面或下倾方向被高油气势面或非渗透性岩层联合封闭而形成的圈闭即为背斜圈闭,聚集油气后,成为背斜油气藏。
背斜圈闭形态是多种多样的,从穹窿状一直到狭长高背斜;闭合面积大小不一;有的是完整的,有的被断层复杂化。
2、背斜油气藏的油气分布特征:(1)油气局限于闭合区内;(2)背斜油气藏中的储油层呈层状展布,尽管绝大多数油层的储集性纵、横向存在较大的变化,但应是相互连通的。
(3)相互连通的多油层构成统一的块状储集体,常形成巨大油气藏。
3、背斜油气藏的成因分类:(1)褶皱作用形成的背斜圈闭和油气藏主要在侧压力挤压作用下而形成。
这类背斜多见于褶皱区,背斜轴向一般与区域构造线平行;两翼倾角较大,不对称,靠近褶皱山一侧较另一侧缓;闭合高度较大,且伴生有断层。
区域上这种背斜分布在褶皱区的山前坳陷及山间坳陷,常成排成带出现。
图为酒泉盆地南部前山背斜带。
(2)与基底活动有关的背斜圈闭和油气藏在地台区由于基底断块上升,使上覆地层隆起而形成同生背斜构造。
其特点是:直接覆于基底之上的地层弯曲较显著,有时还可遇到受基底断裂控制的继承性断裂,向上地层弯曲渐趋平缓,而后逐渐消失;两翼地层倾角缓,闭合度小,闭合面积大,此类背斜常成带分布,组成长垣或大隆起。
(3)与同生断层有关的逆牵引背斜圈闭和油气藏滚动背斜的成因解释有两种,一种是认为同生断层下降盘靠近断层面的岩层因重力下跌使地层下垂弯曲而形成,另一种是认为同生断层下降盘尤其靠近断面处岩层厚度较大,促使地层在断面附近向着断层面“回倾”而形成。
这种背斜圈闭的特点,都位于同生断层的下降盘,多为小型宽缓不对称的短轴背斜,靠近断层一翼陡,远离断层一翼缓,轴线与断层线近于平行,常沿断层成串分布。

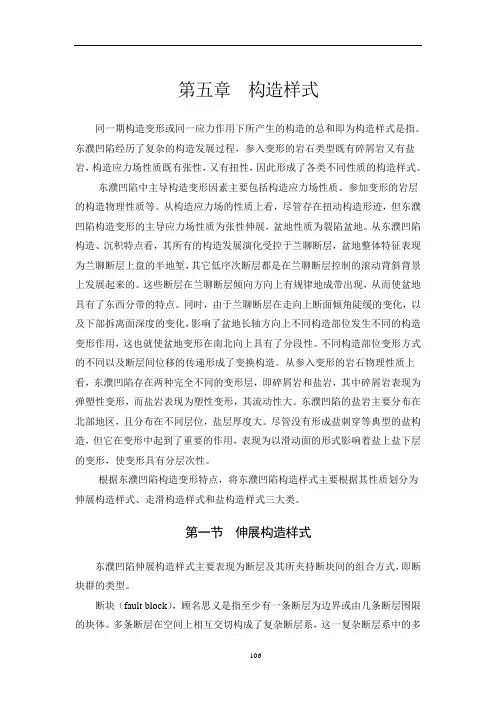

第五章构造样式同一期构造变形或同一应力作用下所产生的构造的总和即为构造样式是指。
东濮凹陷经历了复杂的构造发展过程,参入变形的岩石类型既有碎屑岩又有盐岩,构造应力场性质既有张性,又有扭性,因此形成了各类不同性质的构造样式。
东濮凹陷中主导构造变形因素主要包括构造应力场性质、参加变形的岩层的构造物理性质等。
从构造应力场的性质上看,尽管存在扭动构造形迹,但东濮凹陷构造变形的主导应力场性质为张性伸展,盆地性质为裂陷盆地。
从东濮凹陷构造、沉积特点看,其所有的构造发展演化受控于兰聊断层,盆地整体特征表现为兰聊断层上盘的半地堑,其它低序次断层都是在兰聊断层控制的滚动背斜背景上发展起来的。
这些断层在兰聊断层倾向方向上有规律地成带出现,从而使盆地具有了东西分带的特点。
同时,由于兰聊断层在走向上断面倾角陡缓的变化,以及下部拆离面深度的变化,影响了盆地长轴方向上不同构造部位发生不同的构造变形作用,这也就使盆地变形在南北向上具有了分段性。
不同构造部位变形方式的不同以及断层间位移的传递形成了变换构造。
从参入变形的岩石物理性质上看,东濮凹陷存在两种完全不同的变形层,即碎屑岩和盐岩,其中碎屑岩表现为弹塑性变形,而盐岩表现为塑性变形,其流动性大。
东濮凹陷的盐岩主要分布在北部地区,且分布在不同层位,盐层厚度大。
尽管没有形成盐刺穿等典型的盐构造,但它在变形中起到了重要的作用,表现为以滑动面的形式影响着盐上盐下层的变形,使变形具有分层次性。
根据东濮凹陷构造变形特点,将东濮凹陷构造样式主要根据其性质划分为伸展构造样式、走滑构造样式和盐构造样式三大类。
第一节伸展构造样式东濮凹陷伸展构造样式主要表现为断层及其所夹持断块间的组合方式,即断块群的类型。
断块(fault block),顾名思义是指至少有一条断层为边界或由几条断层围限的块体。
多条断层在空间上相互交切构成了复杂断层系,这一复杂断层系中的多个断块组合在一起即构成了“复杂断块群”。
复杂断块群中的断层可以是同期形成的断层,也可以不是同期形成的断层,但强调是在同种性质、同种方向的应力作用之下形成的断层的组合。
圈闭的特征及其类型:
此区块位置处于XX盆地XX斜坡,该区块具备良好的天然气成藏条件。
下伏陆相-海陆交互相煤系地层呈广覆式分布且成熟度高;且构造特征明显、规律性强,地层北东高-南西低,整体呈向西倾斜的单斜。
统计地层坡度较缓,每千米下降2-15m,没有大的构造起伏,且NPEDC9段顶面、NPEDC10段顶面的微构造形态有很好的继承性,构造的主体基本上是向西倾斜的单斜构造,只在局部发育微幅度鼻隆构造。
总体近南北向的NPEDC9、NPEDC10 砂体在平缓的西倾单斜背景,与侧向的河流间湾泥质岩遮挡及北部上倾方向的致密岩性遮挡一起构成了大面积的的岩性圈闭。
NPEDC9组稳定分布的近100m 河漫滩相泥岩,构成上古生界气藏的区域盖层。
NPEDC9和NPEDC10 段储层属河流-三角洲相砂体,面积宽广,物性较好,构成了良好的储集体。
圈闭的闭合面积约为276.5km2。
《油气地质与勘探》(Petroleum Geology and Exploration)第五章油气聚集与油气藏的形成5.1 圈闭的概念及度量课件制作:中国石油大学(华东)资源系谭丽娟一、圈闭的概念圈闭(trap):适合于油气聚集,形成油气藏的场所。
是储集层中油、气物质自身势最小而其动能为零的地方。
•组成圈闭的基本要素储集层:储集油气封闭条件:阻止油气运移散失盖层本身的弯曲变形盖层 + 其它侧向遮挡条件不整合遮挡盖层本身弯曲变形岩性上倾尖灭断层遮挡向上倾方向物性变差透镜体二、圈闭的度量1.溢出点油气充满圈闭后,最先从圈闭中溢出的点。
3.闭合面积通过溢出点的构造等高线所封闭的面积。
2.闭合高度从圈闭中储层最高点到溢出点的高差。
某储层顶面构造图P某储层A-B 油藏剖面图P二、圈闭的度量断层圈闭的溢出点、闭合高度和闭合面积示意图(假设储层厚度60米)断层圈闭的溢出点、闭合高度和闭合面积示意图(假设储层厚度60米)有缘学习更多+谓ygd3076或关注桃报:奉献教育(店铺)岩性圈闭的溢出点、闭合高度和闭合面积示意图岩性圈闭的溢出点、闭合高度和闭合面积示意图某储集层顶面构造图(储层厚50米)12某储集层顶面构造图(储层厚70米)P1 P2断层1断层2——断层2两侧砂体对置(见面),此时若没有其它资料作为参考,一般视此断层为开启性的,则图中共有两个圈闭。
某储集层顶面构造图、砂岩等厚图。
确定圈闭的位置、溢出点、闭合范围、闭合高度。
P2P1砂岩顶面构造等高线砂岩等厚线二、圈闭的度量圈闭的大小是指圈闭能容纳油气的最大体积。
大容积的圈闭是形成大油气藏的基础。
当储层较厚且较平缓时,圈闭最大有效容积主要取决于:闭合面积、闭合高度、有效孔隙度。
V=F·H·P式中:V—圈闭最大有效容积,m3;F—圈闭的闭合面积,m2;H—闭合高度,m;P—储层有效孔隙度。
有缘学习更多+谓ygd3076或关注桃报:奉献教育(店铺)5.1 圈闭的概念及度量(完)。
