储液干燥器和液气分离器

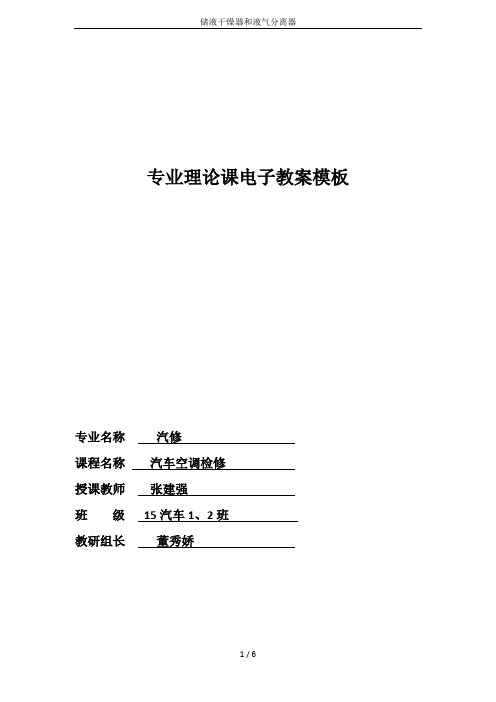

专业理论课电子教案模板专业名称汽修课程名称汽车空调检修授课教师张建强班级15汽车1、2班教研组长董秀娇一、组织教学老师：上课学生：起立学生：老师好老师：同学们好老师：坐下二、复习与导入通过回忆循环离合器制冷系统的工作过程，逐渐导入储液罐和液气分离器的作用。
三、新授活动6：储液干燥器及液气分离器压缩机转速的变化将使系统中制冷剂流量发生变化；封闭的管路系统，使得实际的制冷剂流量又是固定的。
一、储液罐储液罐在系统中的安装位置如图2-64所示。
储液罐的作用如下：储液：具备能储存系统工质总量1/3左右的容积。
干燥:一块100cm3的XH-7分子筛在65℃时，能吸收多于100滴水。
过滤:能过滤因制造和维修而带入的微量碎屑、尘土等杂质，避免引起制冷剂流动阻塞。
液气分离：当冷凝器工作不良时，进入储液罐的制冷剂可能含有气态成份。
为保证流出的制冷剂都为液态，储液罐必须具备液气分离功能。
在储液罐顶部通常还设有视液观察玻璃，通过它可观察系统制冷剂的流动状况，并判别制冷剂量的多少及是否受到污染。
二、液气分离器对于孔管系统采用一种名为积累器的储液器，它安装在蒸发器与压缩机之间的管路上，如图2-68所示。
又名液气分离器。
1．液气分离器结构与作用液气分离器的结构如图2-69所示，罐内除有干燥剂、过滤器之外，2．液气分离器工作原理制冷剂从顶部进入容器后，撞击塑料杯，未蒸发的液态制冷剂将沉入容器底部，在顶部的气态制冷剂被引出管吸向压缩机，U形管底部的小孔，允许少量冷冻油流回压缩机，以保证压缩机工作时润滑的需要。
此小孔也会有少量的制冷剂流回压缩机，由于在到达压缩机之前的低压管路中少量制冷剂会汽化完毕，所以不合引起“液击”。
三、液气分离器与储液器的区别1．液气分离器装在制冷系统的低压区而储液罐装在系统的高压区。
2．液气分离器内留下液态制冷剂，这些制冷剂在容器内慢慢蒸发，离开的则是气态制冷剂，这样容器就起到液气分离作用；并且由于储液品种主要是气体，所以容积较大。

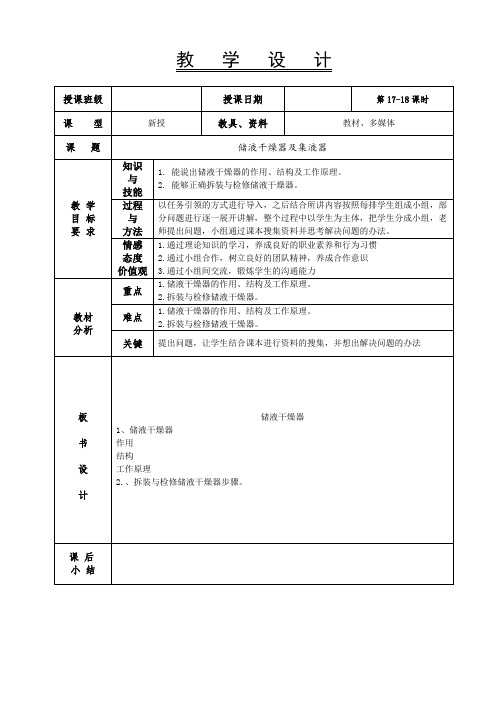

17-18.汽车空调教案-储液干燥器及集液器
5）拆下连接螺栓（见图2—4—6中箭头D），取出储液干燥剂。
（2）安装步骤
1）安装顺序与拆卸顺序相反。
2）储液干燥器应垂直安装。
3）安装后应从视窗处密切注视冷媒的流动情况。
4）更换安装完毕后确认前后接口无泄漏。
总结课堂内容
小组间相互讲解，通过提问竞赛回答问题。
布置课后作业
一、填空题
1．储液干燥器的作用：在制冷系统中不可避免地存在着水分，而水分的存在会引发很多后果，例如，¬¬¬________、¬¬¬________、¬¬¬________、¬¬¬________等，储液干燥器的作用是临时性地存储冷凝器中液化的¬¬¬________，根据制冷负荷的需要随时供给蒸发器，并补充________，以及对系统中的¬¬¬________和¬¬¬________进行干燥和过滤。
三、名词解释
1．视窗
2．易熔塞
教师讲解，学生记忆储液干燥器的作用、工作原理
结合实物图，动态图，进行对比讲解。
适当延伸知识点容
记录拆装步骤，为日后实训课做准备
强调学生学习的主动性
2分
3分
30分
10分
30分
5分
10分
新授部分：
一、储液干燥器
1.储液干燥器的作用
在制冷系统中不可避免地存在着水分，这会引发很多问题，例如：
（1）腐蚀。水能促进油与制冷剂的反应，使制冷剂分解产生酸，酸则会引起破坏性腐蚀。
（2）冰堵。水容易在膨胀阀口结冰，从而影响制冷剂流动。
（3）脏堵。水会促进淤渣的形成，并堵塞膨胀阀、节流管。
（4）镀铜现象。在R134a系统中，存在的水分有可能造成铜管上的铜分子沉积到钢零件表面，造成镀铜现象，使压缩机运动部件卡死。
（2）安装步骤
1）安装顺序与拆卸顺序相反。
2）储液干燥器应垂直安装。
3）安装后应从视窗处密切注视冷媒的流动情况。
4）更换安装完毕后确认前后接口无泄漏。
总结课堂内容
小组间相互讲解，通过提问竞赛回答问题。
布置课后作业
一、填空题
1．储液干燥器的作用：在制冷系统中不可避免地存在着水分，而水分的存在会引发很多后果，例如，¬¬¬________、¬¬¬________、¬¬¬________、¬¬¬________等，储液干燥器的作用是临时性地存储冷凝器中液化的¬¬¬________，根据制冷负荷的需要随时供给蒸发器，并补充________，以及对系统中的¬¬¬________和¬¬¬________进行干燥和过滤。
三、名词解释
1．视窗
2．易熔塞
教师讲解，学生记忆储液干燥器的作用、工作原理
结合实物图，动态图，进行对比讲解。
适当延伸知识点容
记录拆装步骤，为日后实训课做准备
强调学生学习的主动性
2分
3分
30分
10分
30分
5分
10分
新授部分：
一、储液干燥器
1.储液干燥器的作用
在制冷系统中不可避免地存在着水分，这会引发很多问题，例如：
（1）腐蚀。水能促进油与制冷剂的反应，使制冷剂分解产生酸，酸则会引起破坏性腐蚀。
（2）冰堵。水容易在膨胀阀口结冰，从而影响制冷剂流动。
（3）脏堵。水会促进淤渣的形成，并堵塞膨胀阀、节流管。
（4）镀铜现象。在R134a系统中，存在的水分有可能造成铜管上的铜分子沉积到钢零件表面，造成镀铜现象，使压缩机运动部件卡死。
干燥设备培训课件(PPT 175页)
洞道式干燥机的进料和卸料为半连续式，即当一车湿料从 洞道的一端进入时，从另一端同时卸出另一车干料。
洞道中的轨道通常带有1/200的斜度，可以由人工或绞车等 机械装置来操纵小车的移动。
洞道的门只有在进、卸料时才开启，其余时间都是密闭的。
28
干燥介质空气
空气由风机推动流经预热器，然后依 次在各小车的料盘之间掠过，同时伴随轻 微的穿流现象。空气的流速为2.5~6.0m/s， 不小于1.0m/s。
34
三、网带式干燥设备
网带式干燥机简介 网带式干燥机适用的物料形状可有片状、条状、颗粒、棒状、滤饼类等。 带网式干燥机因结构和干燥流程不同可分成单层、多层和多段等不同的
类型。
（一）单段带式干燥机 （二）多段带式干燥机 （三）多层带式干燥机
35
网带式干燥机简介
网带式干燥机是一种将物料置于输送网带上，在随带运动通 过隧道过程中与热风接触而干燥的设备。
19
第三节 绝热(对流型)干燥设备
这是一类以对流方式对物料干燥的设备。 干燥介质：流体(热空气，过热蒸汽等)，使
物料升温脱水，并将物料脱除的水分带出 干燥室外。自身状态从高温低湿变为低温 高湿。 主要设备型式：厢式干燥器、洞道式干燥 机、流化床干燥机、喷动床干燥机和气流 式干燥机和喷雾干燥机等。 按物流气流接触方式：并流、逆流、混流 和横流式干燥器等。
被干燥的物料均匀地散放于由钢 板或铝板制成的活动托盘中，托 盘置于盘架上。
蒸汽等加热剂进入加热元件后， 热量以传导方式经加热元件壁和 托盘传给物料。
盘架和干燥盘应尽可能做成表面 平滑，以保证有良好的热接触。 干燥过程产生的水蒸气由连接管 导入混合冷凝器。
14
真空干燥箱的壳体可以为方形，也可以为圆筒形， 两种形式真空干燥机的外形如图9. 35所示。
洞道中的轨道通常带有1/200的斜度，可以由人工或绞车等 机械装置来操纵小车的移动。
洞道的门只有在进、卸料时才开启，其余时间都是密闭的。
28
干燥介质空气
空气由风机推动流经预热器，然后依 次在各小车的料盘之间掠过，同时伴随轻 微的穿流现象。空气的流速为2.5~6.0m/s， 不小于1.0m/s。
34
三、网带式干燥设备
网带式干燥机简介 网带式干燥机适用的物料形状可有片状、条状、颗粒、棒状、滤饼类等。 带网式干燥机因结构和干燥流程不同可分成单层、多层和多段等不同的
类型。
（一）单段带式干燥机 （二）多段带式干燥机 （三）多层带式干燥机
35
网带式干燥机简介
网带式干燥机是一种将物料置于输送网带上，在随带运动通 过隧道过程中与热风接触而干燥的设备。
19
第三节 绝热(对流型)干燥设备
这是一类以对流方式对物料干燥的设备。 干燥介质：流体(热空气，过热蒸汽等)，使
物料升温脱水，并将物料脱除的水分带出 干燥室外。自身状态从高温低湿变为低温 高湿。 主要设备型式：厢式干燥器、洞道式干燥 机、流化床干燥机、喷动床干燥机和气流 式干燥机和喷雾干燥机等。 按物流气流接触方式：并流、逆流、混流 和横流式干燥器等。
被干燥的物料均匀地散放于由钢 板或铝板制成的活动托盘中，托 盘置于盘架上。
蒸汽等加热剂进入加热元件后， 热量以传导方式经加热元件壁和 托盘传给物料。
盘架和干燥盘应尽可能做成表面 平滑，以保证有良好的热接触。 干燥过程产生的水蒸气由连接管 导入混合冷凝器。
14
真空干燥箱的壳体可以为方形，也可以为圆筒形， 两种形式真空干燥机的外形如图9. 35所示。
储液器培训资料
储液器的材料和制造工艺
材料选择
根据储液器的使用环境、工作压力、温度等条件，选择合适的材料，如碳钢、不 锈钢、塑料等。不同材料具有不同的特性，应根据实际需求进行选择。
制造工艺
储液器的制造工艺对其性能和使用寿命具有重要影响。应考虑采用先进的制造工 艺，提高设备的精度和质量。同时，还需对设备进行严格的检测和试验，确保其 性能和质量符合要求。
企业标准
大型企业或知名品牌制定的企业标准，通常比国家标准更为严格， 以确保产品质量和竞争力。
相关标准和规范的查询和使用方法
官方网站查询
访问相关标准制定机构 的官方网站，如ISO、 国家标准化管理委员会 等，查询并下载相关的 标准和规范。
权威出版物
购买或借阅由权威出版 社出版的标准汇编书籍 ，如中国标准出版社、 机械工业出版社等。
储液器培训资料
xx年xx月xx日
contents
目录
• 储液器概述 • 储液器的设计与选型 • 储液器的操作和维护 • 储液器的安全与环保 • 储液器的发展趋势和应用前景 • 附录：相关标准和规范
01
储液器概述
储液器的定义和作用
定义
储液器是用于存储液体物质的设备，通常用于容纳液体介质 ，如液压油、冷却剂、洗涤剂等。
储液器的选型依据和标准
容量与规格
根据实际需求，选择合适容量的储液器，以满足生产和使用要求。同时，还需考虑储液器 的规格、接口类型、工作压力等参数。
使用环境
根据储液器使用的环境条件，如温度、湿度、压力等，选择适合的材质和结构，以确保设 备的稳定性和安全性。
操作与维护
考虑储液器的操作和维护要求，选择易于操作、便于维护的设备，提高生产效率和使用体 验。
汽车空调教案-17-18 汽车空调储液干燥器的拆装与检修
5．易熔塞是一种安全设施，一般装在储液干燥器的头部，用螺塞拧入。螺塞中间是一种铜铝合金，当制冷剂温度升到________时，易熔合金熔化，制冷剂溢出，避免损坏系统中其他部件。
二、选择题
1．当制冷剂温度升到( )℃时，储液干燥器易熔塞上的易熔合金熔化，制冷剂溢
出，可避免损坏系统中其他部件。
A．80 B．105~110 C．110～130 D．95～100
易熔塞是一种安全设施，一般装在储液干燥器的头部，用螺塞拧入。螺塞中间是一种易熔的铜铝合金，当制冷剂温度升到95~100℃时，易熔合金熔化，制冷剂溢出，可避免系统中其他部件损坏。
3.储液干燥器的工作原理
来自冷凝器的液态制冷剂，从进口处进入，经滤网和干燥剂除去水分和杂质后从出口进入膨胀阀。
系统中出现水分可能是由于在安装与保养工作进程中不小心进入了空气，也可能是由于抽真空工序不正确。一旦系统中发现存在水分，就必须换新的干燥器，并尽可能长时间的进行抽真空。
2.储液干燥器的拆装与安装
储液干燥器一般安装在冷凝器旁边或者其他通风好、散热好、远离热源的地方。安装时要尽直立安装，倾斜度不要大于15°。如果倾斜度过大，液态与气态制冷剂就不能完全分离。特别需要注意的是，在空调系统的安装与维修过程中，储液干燥器必须最后一个被接到系统中，以防止空气进入干燥器。因为空气中的水分及其他不可冷凝的杂质等可能会腐蚀金属，致使小的金属粒子剥落下来，造成系统堵塞。安装前一定先要确定储液干燥器的进口端和出口端，否则容易装错。一般在其进、出口端作有标记，如进口端用英文“IN”（这端应与冷凝器出口相接）表示，出口端用“OUT”表示，或者直接打上箭头。
结合实物图，动态图，进行对比讲解。
适当延伸知识点内容
记录拆装步骤，为日后实训课做准备
二、选择题
1．当制冷剂温度升到( )℃时，储液干燥器易熔塞上的易熔合金熔化，制冷剂溢
出，可避免损坏系统中其他部件。
A．80 B．105~110 C．110～130 D．95～100
易熔塞是一种安全设施，一般装在储液干燥器的头部，用螺塞拧入。螺塞中间是一种易熔的铜铝合金，当制冷剂温度升到95~100℃时，易熔合金熔化，制冷剂溢出，可避免系统中其他部件损坏。
3.储液干燥器的工作原理
来自冷凝器的液态制冷剂，从进口处进入，经滤网和干燥剂除去水分和杂质后从出口进入膨胀阀。
系统中出现水分可能是由于在安装与保养工作进程中不小心进入了空气，也可能是由于抽真空工序不正确。一旦系统中发现存在水分，就必须换新的干燥器，并尽可能长时间的进行抽真空。
2.储液干燥器的拆装与安装
储液干燥器一般安装在冷凝器旁边或者其他通风好、散热好、远离热源的地方。安装时要尽直立安装，倾斜度不要大于15°。如果倾斜度过大，液态与气态制冷剂就不能完全分离。特别需要注意的是，在空调系统的安装与维修过程中，储液干燥器必须最后一个被接到系统中，以防止空气进入干燥器。因为空气中的水分及其他不可冷凝的杂质等可能会腐蚀金属，致使小的金属粒子剥落下来，造成系统堵塞。安装前一定先要确定储液干燥器的进口端和出口端，否则容易装错。一般在其进、出口端作有标记，如进口端用英文“IN”（这端应与冷凝器出口相接）表示，出口端用“OUT”表示，或者直接打上箭头。
结合实物图，动态图，进行对比讲解。
适当延伸知识点内容
记录拆装步骤，为日后实训课做准备
储液器培训资料
高效节能技术
为了降低能源消耗和减少环境污染，储液器在高效节能技术方面不断得到应用，例如采用 新型保温材料和优化储液器结构等。
智能化监控技术
智能化监控技术能够实时监测储液器的运行状态和液位、压力等参数，及时发现异常情况 并进行预警，提高生产安全性和稳定性。
储液器市场的发展趋势
01
市场规模不断扩大
随着全球经济的发展和化学工业、制药工业、食品工业等行业的不断
要点三
确保操作规范
严格按照操作规程进行储液器的使用 和维护，避免误操作导致设备损坏或 故障。
04
储液器的应用场景和案例分析
储液器在石油化工领域的应用
石油化工储液器种类
石油化工领域使用的储液器种类繁多，包括储罐、缓冲罐、 高位罐等，每种储液器的功能和使用场景都不尽相同。
石油化工储液器应用
储罐主要用于储存各种油品、化学品等液体，缓冲罐主要用 于调节液流和减少液流冲击，高位罐则用于提供一定高度的 静压液体。
储液器内部压力异常
储液器内部压力异常可能是由于压力传感器故障、温度波动或气 体泄漏等原因导致。
储液器液位波动大
储液器液位波动大可能是由于进料流量波动大、进料温度波动或 设备振动等原因导致。
储液器故障排除方法
处理储液器液位过高或过低
检查储液器内部是否堵塞，修复泄漏点，调整液泵工作状态。
处理储液器内部压力异常
食品行业使用的储液器需要符合食品安全和卫生标准，能够抵抗食品中酸碱物质 的腐蚀，同时需要易于清洁和维护。
食品行业储液器应用
储液器在食品行业的应用包括调味品储存、油脂储存、饮料原浆储存等，涉及到 的液体包括调味品、油脂、饮料原浆等。
05
储液器的发展趋势和展望
为了降低能源消耗和减少环境污染，储液器在高效节能技术方面不断得到应用，例如采用 新型保温材料和优化储液器结构等。
智能化监控技术
智能化监控技术能够实时监测储液器的运行状态和液位、压力等参数，及时发现异常情况 并进行预警，提高生产安全性和稳定性。
储液器市场的发展趋势
01
市场规模不断扩大
随着全球经济的发展和化学工业、制药工业、食品工业等行业的不断
要点三
确保操作规范
严格按照操作规程进行储液器的使用 和维护，避免误操作导致设备损坏或 故障。
04
储液器的应用场景和案例分析
储液器在石油化工领域的应用
石油化工储液器种类
石油化工领域使用的储液器种类繁多，包括储罐、缓冲罐、 高位罐等，每种储液器的功能和使用场景都不尽相同。
石油化工储液器应用
储罐主要用于储存各种油品、化学品等液体，缓冲罐主要用 于调节液流和减少液流冲击，高位罐则用于提供一定高度的 静压液体。
储液器内部压力异常
储液器内部压力异常可能是由于压力传感器故障、温度波动或气 体泄漏等原因导致。
储液器液位波动大
储液器液位波动大可能是由于进料流量波动大、进料温度波动或 设备振动等原因导致。
储液器故障排除方法
处理储液器液位过高或过低
检查储液器内部是否堵塞，修复泄漏点，调整液泵工作状态。
处理储液器内部压力异常
食品行业使用的储液器需要符合食品安全和卫生标准，能够抵抗食品中酸碱物质 的腐蚀，同时需要易于清洁和维护。
食品行业储液器应用
储液器在食品行业的应用包括调味品储存、油脂储存、饮料原浆储存等，涉及到 的液体包括调味品、油脂、饮料原浆等。
05
储液器的发展趋势和展望
储液器培训资料
储液器培训资料
汇报人： 2023-12-21
目录
• 储液器概述 • 储液器的工作原理 • 储液器的设计与选型 • 储液器的操作与维护 • 储液器的安全与环保 • 储液器的发展趋势与展望
01
储液器概述
储液器的定义
01
储液器是用于储存液体介质的设 备，通常由容器、阀门、管道等 组成。
02
储液器的作用是储存液体介质， 以便在需要时进行输送、分配或 处理。
检查储液器
在操作过程中，注意检查储液 器的密封性、阀门等部件是否 正常。
储液器的维护方法
定期清洗
定期对储液器进行清洗，保持 其内部和外部的清洁。
检查密封性
定期检查储液器的密封性，确 保其密封良好，防止液体泄漏 。
更换密封件
如果密封件老化或损坏，应及 时更换，确保储液器的密封性 。
定期检查
定期对储液器进行检查，包括 阀门、管道等部件是否正常。
02
储液器的工作原理
储液器的工作流程
液体储存流程
储液器用于储存液体，包 括液体进入储液器的流程 和液体从储液器中排出的 流程。
液体进入流程
液体通过进液口进入储液 器，经过进液管道进入储 液器的内部。
液体排出流程
当需要排出液体时，通过 出液口和出液管道将液体 排出储液器。
储液器的工作部件
01
02
储液器的材料选择
金属材料
金属材料具有较高的强度和耐腐蚀性，常用于制作储液器 的外壳和内部构件。例如不锈钢、铝合金等。
非金属材料
非金属材料具有较好的耐腐蚀性和稳定性，常用于制作储 液器的内衬和密封件。例如聚乙烯、聚丙烯、橡胶等。
复合材料
复合材料结合了金属和非金属材料的优点，具有较高的强 度、耐腐蚀性和稳定性，常用于制作高要求的储液器。例 如玻璃纤维增强塑料、碳纤维增强塑料等。
汇报人： 2023-12-21
目录
• 储液器概述 • 储液器的工作原理 • 储液器的设计与选型 • 储液器的操作与维护 • 储液器的安全与环保 • 储液器的发展趋势与展望
01
储液器概述
储液器的定义
01
储液器是用于储存液体介质的设 备，通常由容器、阀门、管道等 组成。
02
储液器的作用是储存液体介质， 以便在需要时进行输送、分配或 处理。
检查储液器
在操作过程中，注意检查储液 器的密封性、阀门等部件是否 正常。
储液器的维护方法
定期清洗
定期对储液器进行清洗，保持 其内部和外部的清洁。
检查密封性
定期检查储液器的密封性，确 保其密封良好，防止液体泄漏 。
更换密封件
如果密封件老化或损坏，应及 时更换，确保储液器的密封性 。
定期检查
定期对储液器进行检查，包括 阀门、管道等部件是否正常。
02
储液器的工作原理
储液器的工作流程
液体储存流程
储液器用于储存液体，包 括液体进入储液器的流程 和液体从储液器中排出的 流程。
液体进入流程
液体通过进液口进入储液 器，经过进液管道进入储 液器的内部。
液体排出流程
当需要排出液体时，通过 出液口和出液管道将液体 排出储液器。
储液器的工作部件
01
02
储液器的材料选择
金属材料
金属材料具有较高的强度和耐腐蚀性，常用于制作储液器 的外壳和内部构件。例如不锈钢、铝合金等。
非金属材料
非金属材料具有较好的耐腐蚀性和稳定性，常用于制作储 液器的内衬和密封件。例如聚乙烯、聚丙烯、橡胶等。
复合材料
复合材料结合了金属和非金属材料的优点，具有较高的强 度、耐腐蚀性和稳定性，常用于制作高要求的储液器。例 如玻璃纤维增强塑料、碳纤维增强塑料等。

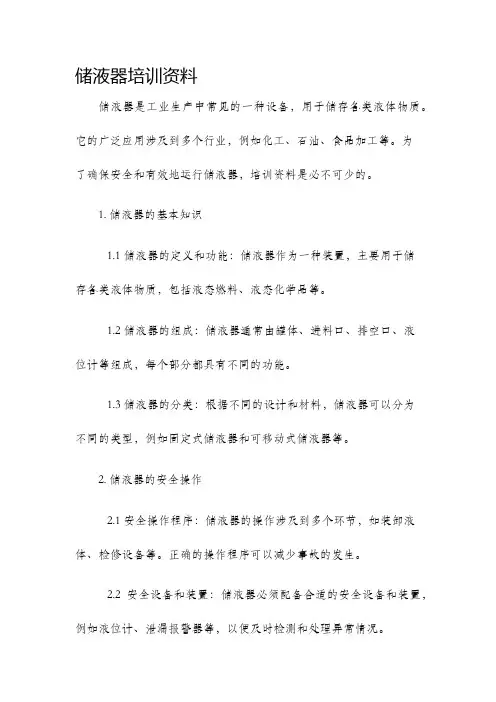

储液器培训资料
储液器培训资料储液器是工业生产中常见的一种设备，用于储存各类液体物质。
它的广泛应用涉及到多个行业，例如化工、石油、食品加工等。
为了确保安全和有效地运行储液器，培训资料是必不可少的。
1. 储液器的基本知识1.1 储液器的定义和功能：储液器作为一种装置，主要用于储存各类液体物质，包括液态燃料、液态化学品等。
1.2 储液器的组成：储液器通常由罐体、进料口、排空口、液位计等组成，每个部分都具有不同的功能。
1.3 储液器的分类：根据不同的设计和材料，储液器可以分为不同的类型，例如固定式储液器和可移动式储液器等。
2. 储液器的安全操作2.1 安全操作程序：储液器的操作涉及到多个环节，如装卸液体、检修设备等。
正确的操作程序可以减少事故的发生。
2.2 安全设备和装置：储液器必须配备合适的安全设备和装置，例如液位计、泄漏报警器等，以便及时检测和处理异常情况。
2.3 防火措施：由于储液器中存储的液体通常是易燃的，因此必须采取相应的防火措施，如防爆设备的安装、严格控制火源等。
3. 储液器的维护和保养3.1 定期检查和维护：储液器需要定期进行检查和维护，以确保设备的正常运行和延长使用寿命。
3.2 清洁和防腐处理：储液器内部需要定期清洁，以去除污垢和杂质，并进行防腐处理，以防止腐蚀和漏液问题的发生。
3.3 事故处理和紧急预案：如果发生储液器泄漏、爆炸等事故，需要及时采取应急措施并制定紧急预案，以减少危害和损失。
4. 储液器的环保和节能措施4.1 废液处理：储液器使用后会产生废液，需要进行正确的处理，以防止对环境造成污染。
4.2 能源节约：在储液器的设计和操作过程中，可以采取一些节能措施，减少能源浪费和成本支出。
4.3 环境保护意识培养：培训资料还应包括环境保护意识的培养，提高员工对环境保护的重要性和责任感。
储液器培训资料的撰写需要综合考虑理论知识和实践经验，并结合具体行业的需求。
通过培训资料的传达，可以提高人员操作储液器的技术水平，降低事故和质量问题的发生。
储液干燥器相关培训资料
10
主要功能2介绍
贮存制冷剂 汽车空调由于受环境温度、汽车行驶
速度等因素影响，其工况在不断变化， 制冷量的需要也将随之变化，不需要 的多余的制冷剂就存放在储液器中， 以补充系统工作时流量变化与少量泄 露时的需要。
11
主要功能3介绍
过滤杂质
空调系统中，杂质超标将会影响空调系统的 制冷效果，甚至不制冷。因为杂质可能堵塞 膨胀阀，如果进入压缩机内可能导致气缸、 活塞损坏，从而使制冷系统无法运行或导致 系统制冷效果降低。储液干燥器中装有过滤 器，用来过滤制冷剂及系统在工作过程中运 动部件磨损，腐蚀等产生的淤渣。
3
汽车空调原理图
4
汽车空调系统及主要部件
要使制冷剂能重复使用，需要一套循环系统， 即制冷系统。
汽车空调制冷系统由制冷循环部件及电控元 件组成。
制冷循环部件：压缩机、冷凝器、膨胀阀 （节流装置 ）、蒸发器、贮液干燥器（液气 分离器）和连接管路组成。
电控元件：电磁离合器、鼓风机、调速开关、 恒温控制器、高低压开关等。
1）因安装不当损坏螺纹和接口密封面或造 成储液干燥器内部损坏。
2）空调系统中有大量污物造成储液干燥器 中过滤器堵塞。
3）由于过多次加注制冷剂、润滑油造成干 燥剂失效引起的冰堵的。
20
其它一些注意事项
储液干燥器在空调系统中既是重要部件， 也是易损件，吸水和过滤能力无法再生。 当储液干燥器中的干燥剂失效，或过滤网 堵塞后，储液干燥器也就报废更换。因此， 在系统更换零、部件或重新充注制冷剂、 润滑油，必须同时更换储液干燥器。否则 无法保证系统正常工作。
12
储液干燥器涉及的相关性能
1、内容积； 2、气密性（重要）； 3、预含水量； 4、吸水能力； 5、耐压性； 6、耐爆破性； 7、过滤能力； 8、耐腐蚀；
主要功能2介绍
贮存制冷剂 汽车空调由于受环境温度、汽车行驶
速度等因素影响，其工况在不断变化， 制冷量的需要也将随之变化，不需要 的多余的制冷剂就存放在储液器中， 以补充系统工作时流量变化与少量泄 露时的需要。
11
主要功能3介绍
过滤杂质
空调系统中，杂质超标将会影响空调系统的 制冷效果，甚至不制冷。因为杂质可能堵塞 膨胀阀，如果进入压缩机内可能导致气缸、 活塞损坏，从而使制冷系统无法运行或导致 系统制冷效果降低。储液干燥器中装有过滤 器，用来过滤制冷剂及系统在工作过程中运 动部件磨损，腐蚀等产生的淤渣。
3
汽车空调原理图
4
汽车空调系统及主要部件
要使制冷剂能重复使用，需要一套循环系统， 即制冷系统。
汽车空调制冷系统由制冷循环部件及电控元 件组成。
制冷循环部件：压缩机、冷凝器、膨胀阀 （节流装置 ）、蒸发器、贮液干燥器（液气 分离器）和连接管路组成。
电控元件：电磁离合器、鼓风机、调速开关、 恒温控制器、高低压开关等。
1）因安装不当损坏螺纹和接口密封面或造 成储液干燥器内部损坏。
2）空调系统中有大量污物造成储液干燥器 中过滤器堵塞。
3）由于过多次加注制冷剂、润滑油造成干 燥剂失效引起的冰堵的。
20
其它一些注意事项
储液干燥器在空调系统中既是重要部件， 也是易损件，吸水和过滤能力无法再生。 当储液干燥器中的干燥剂失效，或过滤网 堵塞后，储液干燥器也就报废更换。因此， 在系统更换零、部件或重新充注制冷剂、 润滑油，必须同时更换储液干燥器。否则 无法保证系统正常工作。
12
储液干燥器涉及的相关性能
1、内容积； 2、气密性（重要）； 3、预含水量； 4、吸水能力； 5、耐压性； 6、耐爆破性； 7、过滤能力； 8、耐腐蚀；

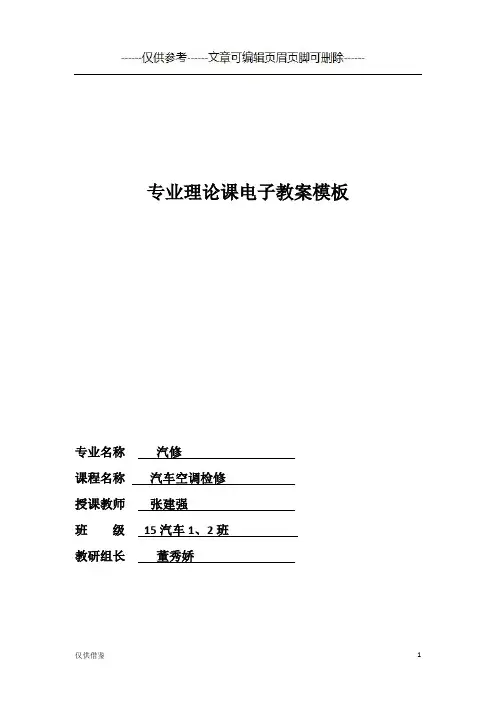

储液干燥器及液气分离器(仅供借鉴)
专业理论课电子教案模板
专业名称汽修
课程名称汽车空调检修
授课教师张建强
班级15汽车1、2班
教研组长董秀娇
一、组织教学
老师：上课
学生：起立
学生：老师好
老师：同学们好
老师：坐下
二、复习与导入
通过回忆循环离合器制冷系统的工作过程，逐渐导入储液罐和液气分离器的作用。
三、新授
活动6：储液干燥器及液气分离器
压缩机转速的变化将使系统中制冷剂流量发生变化；封闭的管路系统，使得实际的制冷剂流量又是固定的。
一、储液罐
储液罐在系统中的安装位置如图2-64所示。
储液罐的作用如下：
储液：具备能储存系统工质总量1/3左右的容积。
干燥:一块100cm3的XH-7分子筛在65℃时，能吸收多于100滴水。
过滤:能过滤因制造和维修而带入的微量碎屑、尘土等杂质，避免引起制冷剂流动阻塞。
液气分离：当冷凝器工作不良时，进入储液罐的制冷剂可能含有气态成份。
为保证流出的制冷剂都为液态，储液罐必须具备液气分离功能。
在储液罐顶部通常还设有视液观察玻璃，通过它可观察系统制冷剂的流动状况，并判别制冷剂量的多少及是否受到污染。
二、液气分离器
对于孔管系统采用一种名为积累器的储液器，它安装在蒸发器与压缩机之间的管路上，如图2-68所示。
又名液气分离器。
1．液气分离器结构与作用
液气分离器的结构如图2-69所示，罐内除有干燥剂、过滤器之外，。
7储液干燥器及集液器

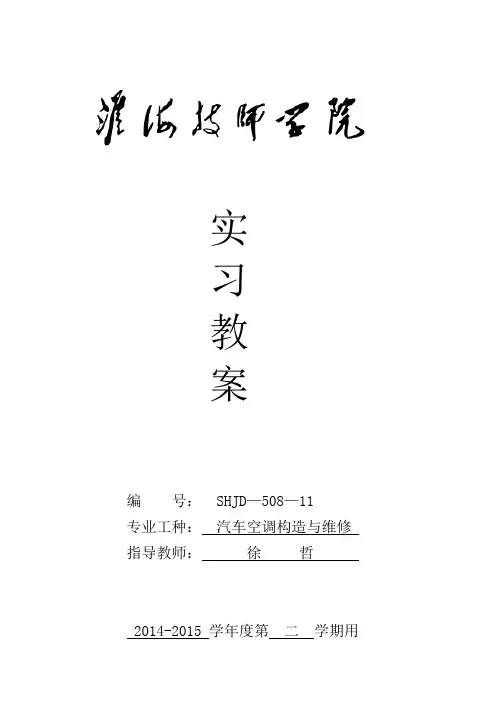

实习教案编号： SHJD—508—11专业工种：汽车空调构造与维修指导教师：徐哲2014-2015 学年度第二学期用教案首页编号：SHJD-508-11 版本号：A/O 流水号：授课日期班级课题：项目四储液干燥器及集液器教学目的要求：掌握储液干燥器的构造及原理和集液器的拆装教学重点、难点：1、储液干燥器的检修2、集液器的拆装授课方法：讲授法演示法教学参考及教具（含多媒体教学设备）：科鲁兹轿车一辆，开口扳手，梅花扳手，套管扳手，钳子，锤子等。
授课执行情况及分析：板书设计或授课提纲项目四储液干燥器及集液器（一）安全与环保教育（二）储液罐/干燥器（三）实训（五）小结教学程序讲解示范（课题分析与工艺过程）一、安全与环保教育1.遵守安全操作规程和安全制度2.坚持文明操作，严谨违反操作规程3.坚决杜绝一切野蛮操作规程4.合理选用并正确使用各种工具5.对精密量具要正确使用，做到轻拿轻放，用过之后注意防锈并放入用器具内，不可乱丢乱放6.注意防火安全，防止易燃物失火二、储液罐/干燥器对于干燥瓶（储液罐）的功用是：（1）对制冷剂进行过滤。
将系统中经常出现的杂质、脏物如锈蚀污垢、金属微粒等过滤掉，这些杂质会损坏压缩机气缸壁和轴承，还会堵塞过滤网和膨胀阀。
（2）吸收系统中的湿气。
汽车空调系统中要求湿气越少越好，因为湿气会造成“冰塞”并腐蚀系统的管道等，使之不能正常工作。
（3）对过多的制冷剂进行存储作用。
接受从冷凝器来的液体并加以储存，根据蒸发器的需要提供所需制冷剂量。
由于汽车空调正常工作时，制冷剂的供给量大于蒸发器的需要量，所以高压侧液态制冷剂要有一定的储存量。
同时，随着季节的变化，在系统不运行或检测、更换系统内的零件时，可以将系统中的制冷剂收入到高压侧进行储存，以避免制冷剂的泄漏。
因此，在汽车空调制冷系统中，必须设置储液干燥器。
对于节流孔式系统，储液罐安装在蒸发器的低压侧出口处。
只有气态的制冷剂才能从其内部的管路通到压缩机。
储液器培训资料
储液器工艺员基础资料一. 储液器用途：储液器（ACCUMULATOR ）是压缩机的重要部件， 起到贮藏、气液分离、过滤、消音和制冷剂缓冲的作用。
它是由筒体(BODY)、进气管(INLET PIPE)、出气管(OUTLET PIPE)、滤网(SCREEN)等零部件组成，其工作原理如下： 储液器是配装在空调蒸发器和压缩机吸气管部位，是防止液体制冷剂流入压缩机而产生液击的保护部件。
在空调系统运转中，无法保证制冷剂能全部完全汽化；也就是从蒸发器出来的制冷剂会有液态的制冷剂进入储液器内，由于没有汽化的液体制冷剂因本身比气体重，会直接落放储液器筒底，汽化的制冷剂则由储液器的出口进入压缩机内，从而防止了压缩机吸入液体制冷剂造成液击。
储液器部件在使用运转中，为避免管路中的杂质直接进入压缩机内，所以在储液器进气管到出气管之间会安装一滤网，防止了杂质进入压缩机的可能。
压缩机的长期运转，其内部会有一定的润滑机油随汽化的制冷剂排出，通过管路会进入储液器筒体内，由于焊接在储液器筒体底部的出气管有加工一“回油孔”，所以沉淀在筒体底部的润滑机油通过压缩机的吸力作力，又回储液器的出气管又进入压缩机内，从而对压缩机又起到润滑保护作用。
工作条件：空调器的构成原理图压缩机结构图二.储液器的组成：图一：分析：1.进气管：进气管材料为紫铜（TP2Y）与空调蒸发器端紫铜管连接的一种连接管。
承受压力相对较高。
2.滤网组件：滤网的作用主要过滤，防止空调系统内部一些不溶解成分流入压缩机内使压缩机受损。
网布采用不锈钢材料，网架采用SPCC深冲钢板。
3.上、下筒体：尺寸决定储液容积，壁厚与直径关联，材料采用SPCC深冲钢板。
4.固定板：固定储液器内部出气管（接管），材料采用SPCC深冲钢板。
5.出气管：材料为紫铜（TP2Y \TP2M）与压缩机气缸吸气端紫铜管连接的一种连接管。
承受压力相对较低。
三、储液器的要求：1.气密性：4.15MPa下保压5分钟无泄漏；2. 内部杂质含量：与制冷剂接触表面的杂质含量不大于80mg/m23、耐压强度：在6.23MPa下无变形和渗漏；4、破坏压力：在9.35MPa下无渗漏或破裂；5、晶粒度：焊接部位铜管平均晶粒度不大于0.15mm；6、储液器内部：不含氯离子、水份含量要求在10g/m3以下；7、隐含要求：满足客户再次焊接要求：铜管上无氧化、异物等、焊接处钎料熔点、渗透情况；外表满足喷涂要求导电性能良好等。
汽车空调储液干燥器
汽车空调储液干燥器
储液干燥器
功用
去除制冷系统内多余水分
防止制冷系统内杂质堵塞热力膨胀阀
贮存多余制冷剂
液气分别
载体的功用
结构
一般都是做成圆筒状,由于筒状结构承压性能好,加工简单.易熔塞、凹凸压开关及观看窗都支配在顶部。
干燥剂
它是一种能从制冷剂液体或气体中汲取水分，而它本身不溶于制冷剂的固体状物质。
干燥方法及种类
甲醇喷射
硫酸钙封闭
活性氧化铝干燥；
硅胶干燥
分子筛干燥
干燥剂选择应考虑因素
干燥剂吸水力量及冷冻油对吸水力量的影响
干燥剂和制冷剂相容性
干燥剂的抗压强度及耐磨性
干燥剂的堆密度
干燥剂的价格
残余含水量
贮液干燥器的设计选配原
它容积应和整个空调系统内容积匹配；
贮液干燥器内容积和干燥剂体积协调；
贮液干燥器应考虑空调系统停止工作时，大部分制冷剂贮存到贮液干燥器内；
其结构设计应考虑安装便利及或牢靠性。
液气分别器
在汽车空调CCOT（变排量压缩机节流短管系统）不使用贮液干燥器，而采纳液气分别器
功用：有贮存多余制冷剂；保证进入压缩机的完全是气体
安装：在蒸发器和压缩机之间
视液镜
功用------在加注制冷剂时，观看制冷剂加注量是否到位；也用来推断空调系统制冷量不足，是否由制冷剂泄漏导致制冷剂削减引起，又称氟利昂液体指示器。
1）指示制冷剂流淌状况；
2）观看管路中冷冻机油流淌状况。
储液器培训资料
储液器培训资料
储液器作为一种常见的工业设备，用于储存和输送各种液体物质。
它不仅在化工、石油、食品和制药等行业广泛应用，而且在日
常生活中也有诸多用途。
为了更好地理解和掌握储液器的工作原理、使用方法和维护技巧，进行储液器培训是非常必要的。
本文旨在介绍储液器培训资料，以帮助读者更好地了解储液器
及其相关知识。
一、储液器的类型和工作原理
1. 常见的储液器类型：包括储罐、容器、槽罐、桶装等。
2. 储液器的工作原理：储液器通常通过密封容器来储存和输送
液体物质，其操作原理涉及液位控制、流量调节、压力管理等方面。
二、储液器的安装和操作注意事项
1. 储液器安装前的准备工作：包括场地准备、材料选择、设备
检查等。
2. 储液器的安全操作规范：涉及操作人员的个人防护、操作程序、紧急事故处理等。
三、储液器的维护和保养
1. 储液器的定期检查和维护：包括液位检测、阀门密封、泄漏
检修、防腐蚀处理等。
2. 储液器的清洁和保养：涉及内部和外部的清洁与消毒，以及
设备的定期保养。
四、储液器故障排除和常见问题解决方法
1. 储液器常见故障原因及对策：如压力过高、漏液、液位异常
等故障。
2. 储液器常见问题解决方法：介绍常见问题的诊断和解决方法，如泄漏处的密封处理、阀门故障的修理等。
五、储液器的未来发展趋势
1. 储液器技术的创新和应用：介绍最新的储液器技术和应用领域，如智能控制、远程监控等。
2. 储液器的环保和节能发展：探讨储液器对环境的影响和相关
节能技术的应用。
汽车空调储液干燥器技术要求
汽车空调储液干燥器技术要求一、前言汽车空调系统是现代汽车中不可或缺的部件之一，它的正常运行直接关系到驾驶者和乘客的舒适度。
而空调储液干燥器作为空调系统中的重要组成部分，其技术要求尤为重要。
本文将从不同角度对汽车空调储液干燥器技术要求进行探讨。
二、材料选用汽车空调储液干燥器一般由金属、塑料和吸湿剂等材料组成。
金属部分应具备耐腐蚀、耐高压和耐高温的特性，以保证储液干燥器在恶劣环境下的可靠性。
塑料部分应具备良好的密封性和耐候性，以防止空气和湿气进入储液干燥器内部。
三、吸湿剂性能吸湿剂是汽车空调储液干燥器中的核心部分，其性能直接影响到空调系统的运行效果。
吸湿剂应具备以下特点：1. 高吸湿性能：能够迅速吸收空气中的湿气，保证空调系统的干燥效果。
2. 耐高温性能：在高温环境下仍能保持较好的吸湿性能，避免吸湿剂失效。
3. 耐化学腐蚀性：能够抵抗空气中的化学物质对吸湿剂的腐蚀，延长其使用寿命。
四、性能要求汽车空调储液干燥器的性能要求主要包括以下几个方面：1. 低压损失：储液干燥器应具备较低的压力损失，以减少空调系统对发动机的负荷，提高燃油经济性。
2. 高过滤效率：储液干燥器应具备较高的过滤效率，能够有效去除空气中的杂质和颗粒物，保护空调系统的其他部件。
3. 快速干燥：储液干燥器应具备较快的干燥速度，能够迅速吸收空气中的湿气，保持空调系统的干燥状态。
4. 长寿命：储液干燥器应具备较长的使用寿命，能够在恶劣的工作环境下保持稳定的性能。
五、维护保养为了确保汽车空调储液干燥器的正常工作，需要进行定期的维护保养。
具体措施包括：1. 定期更换吸湿剂：吸湿剂在吸湿过程中会逐渐失效，因此需要定期更换，以保证其正常工作。
2. 清洁过滤器：定期清洁空调系统中的过滤器，以保证其过滤效率和空气流通畅。
3. 检查密封性：定期检查储液干燥器的密封性能，如有损坏应及时更换，以避免湿气进入空调系统。
六、结语汽车空调储液干燥器作为汽车空调系统中的关键部件，其技术要求至关重要。
19-20.汽车空调教案-储液干燥器及集液器
情感
态度
价值观
1.通过理论知识的学习，养成良好的职业素养和行为习惯
2.通过小组合作，树立良好的团队精神，养成合作意识
3.通过小组间交流，锻炼学生的沟通能力
教材
分析
Hale Waihona Puke 重点1.集液器的作用、结构及工作原理。2.拆装与检修集液器。
难点
1.集液器的作用、结构及工作原理。2.拆装与检修集液器。
关键
提出问题，让学生结合课本进行资料的搜集，并想出解决问题的办法
集液器一般与塑料节流管配套使用，应用在CCOT系统中。
4.集液器与一般储液干燥器的区别
（1）集液器安装在制冷系统的低压区，而储液干燥器则安装在制冷系统的高压区。
（2）集液器和储液干燥器存储的都是液态制冷剂，但集液器存储的液态制冷剂会在低压区慢慢地自然蒸发，离开集液器的只是气态制冷剂，因而引起到气液分离的作用。而存储干燥器留下的是多余的液态制冷剂，用以调节运行时的需求。
4．视窗安置在液管通路中或储液罐的出口处。当系统正常运行时，从视窗中可以看到没有气泡稳定流动的液体。假如出现气泡或泡沫，则说明系统¬¬¬______或¬¬______。
5．易熔塞是一种安全设施，一般装在储液干燥器的头部，用螺塞拧入。螺塞中间是一种铜铝合金，当制冷剂温度升到¬¬¬________时，易熔合金熔化，制冷剂溢出，避免损坏系统中其他部件。
板
书
设
计
集液器
1、集液器
作用
结构
工作原理
2.、拆装与检修集液器步骤。
课 后
小 结
教 学 过 程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
态度
价值观
1.通过理论知识的学习，养成良好的职业素养和行为习惯
2.通过小组合作，树立良好的团队精神，养成合作意识
3.通过小组间交流，锻炼学生的沟通能力
教材
分析
Hale Waihona Puke 重点1.集液器的作用、结构及工作原理。2.拆装与检修集液器。
难点
1.集液器的作用、结构及工作原理。2.拆装与检修集液器。
关键
提出问题，让学生结合课本进行资料的搜集，并想出解决问题的办法
集液器一般与塑料节流管配套使用，应用在CCOT系统中。
4.集液器与一般储液干燥器的区别
（1）集液器安装在制冷系统的低压区，而储液干燥器则安装在制冷系统的高压区。
（2）集液器和储液干燥器存储的都是液态制冷剂，但集液器存储的液态制冷剂会在低压区慢慢地自然蒸发，离开集液器的只是气态制冷剂，因而引起到气液分离的作用。而存储干燥器留下的是多余的液态制冷剂，用以调节运行时的需求。
4．视窗安置在液管通路中或储液罐的出口处。当系统正常运行时，从视窗中可以看到没有气泡稳定流动的液体。假如出现气泡或泡沫，则说明系统¬¬¬______或¬¬______。
5．易熔塞是一种安全设施，一般装在储液干燥器的头部，用螺塞拧入。螺塞中间是一种铜铝合金，当制冷剂温度升到¬¬¬________时，易熔合金熔化，制冷剂溢出，避免损坏系统中其他部件。
板
书
设
计
集液器
1、集液器
作用
结构
工作原理
2.、拆装与检修集液器步骤。
课 后
小 结
教 学 过 程
教学
环节
教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
5模块二1--课题四--储液干燥器及集液器
16
4. 集液器、气液分离器与储液干燥器的区别
（1）集液器和气液分离器安装在制冷系统的低 压区，而储液干燥器则安装在制冷系统的高压区。
（2）集液器、气液分离器和储液干燥器都可以 储存液态制冷剂，但气液分离器储存的液体制冷 剂会在低压区慢慢的自然蒸发，离开气液分离器 的只是气态制冷剂，起到气液分离作用。而储液 干燥器留下的是多余的液态制冷剂，用以调节运 行时需要。集液器制冷剂的平衡容器，是制冷剂 和冷冻机油的存储罐，起到保护压缩机的作用。
13
三、气液分离器 1.集液器的作用留下液态制冷剂，使其在低 压区缓慢蒸发，离开气液分离器只能是气态制冷 剂，因而起到气液分离，防止压缩机液击的作用。
14
气液分离器
15
3. 储液干燥器的工作原理 从蒸发器出
口过来的气液制 冷剂进入气液分 离器，液态制冷 剂沉入底部，气 态制冷剂进入压 缩机。滤网和干 燥剂除去水分和 杂质。回油小孔 允许少量冷冻润 滑油流回压缩机。
19
用节流阀的空调一般用压力开关作为蒸发器温度 控制,使蒸发器出口压力保持0.201MPA左右.一般安装 在集液器上而高低压开关安在高压管上.
另一特点是没有视窗,因为系统高压部分有气体又 有液体
系统中出现水分的原因可能是由于在 安装与保养工作进程中不小心进了空气， 也可能是由于抽真空工序不正确。一旦系 统中发现存在水分，就必须换新的干燥器， 并进行尽可能长时间的抽真空工序。
任何时候，当制冷系统中的主要部件 更换时，亦应同时更换贮液干燥器。
9
二、集液器 1.集液器的作用 集液器多应用于CCOT系统的空调装置。集液 器的目的是防止液态制冷剂进入压缩机，同时也 有储存过量的制冷剂及安放干燥过滤器的作用， 集液器一般安装在系统的吸气管路上。
4. 集液器、气液分离器与储液干燥器的区别
（1）集液器和气液分离器安装在制冷系统的低 压区，而储液干燥器则安装在制冷系统的高压区。
（2）集液器、气液分离器和储液干燥器都可以 储存液态制冷剂，但气液分离器储存的液体制冷 剂会在低压区慢慢的自然蒸发，离开气液分离器 的只是气态制冷剂，起到气液分离作用。而储液 干燥器留下的是多余的液态制冷剂，用以调节运 行时需要。集液器制冷剂的平衡容器，是制冷剂 和冷冻机油的存储罐，起到保护压缩机的作用。
13
三、气液分离器 1.集液器的作用留下液态制冷剂，使其在低 压区缓慢蒸发，离开气液分离器只能是气态制冷 剂，因而起到气液分离，防止压缩机液击的作用。
14
气液分离器
15
3. 储液干燥器的工作原理 从蒸发器出
口过来的气液制 冷剂进入气液分 离器，液态制冷 剂沉入底部，气 态制冷剂进入压 缩机。滤网和干 燥剂除去水分和 杂质。回油小孔 允许少量冷冻润 滑油流回压缩机。
19
用节流阀的空调一般用压力开关作为蒸发器温度 控制,使蒸发器出口压力保持0.201MPA左右.一般安装 在集液器上而高低压开关安在高压管上.
另一特点是没有视窗,因为系统高压部分有气体又 有液体
系统中出现水分的原因可能是由于在 安装与保养工作进程中不小心进了空气， 也可能是由于抽真空工序不正确。一旦系 统中发现存在水分，就必须换新的干燥器， 并进行尽可能长时间的抽真空工序。
任何时候，当制冷系统中的主要部件 更换时，亦应同时更换贮液干燥器。
9
二、集液器 1.集液器的作用 集液器多应用于CCOT系统的空调装置。集液 器的目的是防止液态制冷剂进入压缩机，同时也 有储存过量的制冷剂及安放干燥过滤器的作用， 集液器一般安装在系统的吸气管路上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14
安装过程中注意事项
4）在安装时必须认清储液干燥器上的进、出口位 臵（或液体流动方向）标识，以免造成储液干 燥器内部损坏。防止在储液干燥器积油造成压 缩机缺油； 5）安装时必须在储液干燥器进、出口的螺纹上和 密封圈上涂少量与系统内相同的润滑油，防止 螺纹咬死，提高密封性； 6）在连接储液干燥器螺纹时，应先用手将螺帽 （或螺钉）拧入2~3牙，再用工具拧紧，防止 螺纹咬坏； 7）安装过程中应绝对防止各种杂物进入空调系统， 堵塞膨胀阀、储液干燥器。
7
储液器功能介绍
贮液干燥器（Receiver drier） 是制冷系统的辅助元件。安装在冷凝器与膨胀阀 之间，是一种装有干燥剂、过滤器，用于收集制 冷剂中的水分及杂质，暂时贮存系统运行中过多 的液态制冷剂的容器。 主要功能： 1）吸收水份 ； 2）贮存制冷剂 ； 3）过滤）在系统正常工作状态下，整个储液干燥器 是处于热的状态。如果出现整个储液干燥器处 于冷的状态或出口半边冷的状态，空调系统不 制冷，即膨胀阀、储液干燥器堵塞。
2）空调系统在加注制冷剂、润滑油时，必须 加注与原系统相同型号的制冷剂和润滑油。绝 对不能加注假冒伪劣的制冷剂、润滑油，造成 制冷剂、润滑油变质堵塞储液干燥器。
17
维修过程必须注意的一些问题
3）空调系统在维修中，发现污物堵塞的情 况或系统脏时，应对空调系统进行清洗， 在更换储液干燥器。 4）空调系统在维修中更换零、部件或重新 充注制冷剂、润滑油时，必须同时更换储 液干燥器。 5）空调系统在维修中，也应遵循在安装中 注意的事项。
18
不在三包范围内的情况
9、内部清洁度； 10、耐压力交变； 11、耐振动； 12、耐真空； 13、压力降； 等等。
其余参照“QC/T 662-2000”《汽车空调 （HFC-134a）用储液干燥器》。
13
安装过程中注意事项
1）在安装储液干燥器前，不要打开保护用的 堵塞，防止湿气和空气进入，预防干燥剂失效 与水份腐蚀系统内部； 2）安装尽可能在干燥的环境中进行，不要在 潮湿的环境中进行。如果必须在潮湿的环境中 安装，应尽量缩短打开堵塞到安装完成的时间， 预防干燥剂失效与水份腐蚀系统内部； 3）在安装前必须将系统抽真空，将系统中的 湿空气抽去，尽量减少系统内部水份，以免干 燥剂失效，避免使用时出现膨胀阀冰堵；
器，用来过滤制冷剂及系统在工作过程中运
动部件磨损，腐蚀等产生的淤渣。
11
储液干燥器涉及的相关性能
1、内容积； 2、气密性（重要）； 3、预含水量； 4、吸水能力； 5、耐压性； 6、耐爆破性； 7、过滤能力； 8、耐腐蚀；
12
储液干燥器涉及的相关性能
15
使用过程必须注意的一些问题
1）空调系统在使用中发现制冷效果下降，应 及时到正规维修点对空调系统进行检查； 2）不要随意自行或非正规维修点加注制冷剂、 润滑油。加注制冷剂、润滑油不当会造成制冷 制、润滑油变质堵塞储液干燥器； 3）空调系统在使用中发现故障，不应强制继 续使用，以免扩大故障。
16
维修过程必须注意的一些问题
储液干燥器 基础知识及使用说明
苏州新智汽车部件有限公司
技 术 部 郭中平 14年8月3日
1
汽车空调介绍
汽车空调的基本功能是用人为的办法在车室中造 成使人感到舒适的气候环境，在夏天能使车室降 温（既制冷），在冬天能使车室升温（既采暖） 汽车空调制冷是利用蒸发制冷原理，即利用液态 制冷剂蒸发吸收周围的热量，从而达到降温的目 的。即当液态制冷剂通过作为热交换器的蒸发器 时，会吸收蒸发器周围的大量热量而蒸发成气体， 此时，将车厢内的热空气通过蒸发器，空气中的 热量被蒸发器吸收，成为冷空气，由鼓风机送回 车厢，使车厢降温。
4
储液器种类、外观
平顶盖型
大顶盖型
5
储液器种类、外观
夏利型
过冷式型材类
6
储液器的组成及相关作用
●
• • • • • • • • • • •
保护帽：保护螺纹损伤 堵塞：密封产品，防止外界潮湿空气进入 顶盖：与用户接口对接 罐体：存储制冷剂 引出管：排出底部制冷剂 网板：固定干燥剂 滤毡：过滤制冷系统中的杂质 干燥剂：吸收制冷系统中的水份 底座：确保制冷剂顺畅流入引出管 螺塞：临时堵盖 熔塞 ：卸压保护 压力开关：在系统压力异常时起保护作用。
吸收水份
空调系统中，水份的存在将严重影响系统运行， 水份一方面将腐蚀制冷机中的金属部件，另一 方面在某些工况下产生冰塞，为此在储液器中 装有一定量的干燥剂，能吸收空调系统中制冷 剂与润滑油中的残留水份。
根据干燥剂的吸水能力\预含水等性能不 同，型号可分为： XH-7、XH-7S、XH-9、SRC-9A等
2
汽车空调原理图
3
汽车空调系统及主要部件
要使制冷剂能重复使用，需要一套循环系统， 即制冷系统。 汽车空调制冷系统由制冷循环部件及电控元 件组成。 制冷循环部件：压缩机、冷凝器、膨胀阀 （节流装臵 ）、蒸发器、贮液干燥器（液气 分离器）和连接管路组成。 电控元件：电磁离合器、鼓风机、调速开关、 恒温控制器、高低压开关等。
1）因安装不当损坏螺纹和接口密封面或造 成储液干燥器内部损坏。 2）空调系统中有大量污物造成储液干燥器 中过滤器堵塞。
3）由于过多次加注制冷剂、润滑油造成干 燥剂失效引起的冰堵的。
19
其它一些注意事项
储液干燥器在空调系统中既是重要部件， 也是易损件，吸水和过滤能力无法再生。 当储液干燥器中的干燥剂失效，或过滤网 堵塞后，储液干燥器也就报废更换。因此， 在系统更换零、部件或重新充注制冷剂、 润滑油，必须同时更换储液干燥器。否则 无法保证系统正常工作。
9
主要功能2介绍
贮存制冷剂
汽车空调由于受环境温度、汽车行驶 速度等因素影响，其工况在不断变化， 制冷量的需要也将随之变化，不需要 的多余的制冷剂就存放在储液器中， 以补充系统工作时流量变化与少量泄
露时的需要。
10
主要功能3介绍
过滤杂质
空调系统中，杂质超标将会影响空调系统的
制冷效果，甚至不制冷。因为杂质可能堵塞 膨胀阀，如果进入压缩机内可能导致气缸、 活塞损坏，从而使制冷系统无法运行或导致 系统制冷效果降低。储液干燥器中装有过滤
20
培训结束 谢谢！
21
安装过程中注意事项
4）在安装时必须认清储液干燥器上的进、出口位 臵（或液体流动方向）标识，以免造成储液干 燥器内部损坏。防止在储液干燥器积油造成压 缩机缺油； 5）安装时必须在储液干燥器进、出口的螺纹上和 密封圈上涂少量与系统内相同的润滑油，防止 螺纹咬死，提高密封性； 6）在连接储液干燥器螺纹时，应先用手将螺帽 （或螺钉）拧入2~3牙，再用工具拧紧，防止 螺纹咬坏； 7）安装过程中应绝对防止各种杂物进入空调系统， 堵塞膨胀阀、储液干燥器。
7
储液器功能介绍
贮液干燥器（Receiver drier） 是制冷系统的辅助元件。安装在冷凝器与膨胀阀 之间，是一种装有干燥剂、过滤器，用于收集制 冷剂中的水分及杂质，暂时贮存系统运行中过多 的液态制冷剂的容器。 主要功能： 1）吸收水份 ； 2）贮存制冷剂 ； 3）过滤）在系统正常工作状态下，整个储液干燥器 是处于热的状态。如果出现整个储液干燥器处 于冷的状态或出口半边冷的状态，空调系统不 制冷，即膨胀阀、储液干燥器堵塞。
2）空调系统在加注制冷剂、润滑油时，必须 加注与原系统相同型号的制冷剂和润滑油。绝 对不能加注假冒伪劣的制冷剂、润滑油，造成 制冷剂、润滑油变质堵塞储液干燥器。
17
维修过程必须注意的一些问题
3）空调系统在维修中，发现污物堵塞的情 况或系统脏时，应对空调系统进行清洗， 在更换储液干燥器。 4）空调系统在维修中更换零、部件或重新 充注制冷剂、润滑油时，必须同时更换储 液干燥器。 5）空调系统在维修中，也应遵循在安装中 注意的事项。
18
不在三包范围内的情况
9、内部清洁度； 10、耐压力交变； 11、耐振动； 12、耐真空； 13、压力降； 等等。
其余参照“QC/T 662-2000”《汽车空调 （HFC-134a）用储液干燥器》。
13
安装过程中注意事项
1）在安装储液干燥器前，不要打开保护用的 堵塞，防止湿气和空气进入，预防干燥剂失效 与水份腐蚀系统内部； 2）安装尽可能在干燥的环境中进行，不要在 潮湿的环境中进行。如果必须在潮湿的环境中 安装，应尽量缩短打开堵塞到安装完成的时间， 预防干燥剂失效与水份腐蚀系统内部； 3）在安装前必须将系统抽真空，将系统中的 湿空气抽去，尽量减少系统内部水份，以免干 燥剂失效，避免使用时出现膨胀阀冰堵；
器，用来过滤制冷剂及系统在工作过程中运
动部件磨损，腐蚀等产生的淤渣。
11
储液干燥器涉及的相关性能
1、内容积； 2、气密性（重要）； 3、预含水量； 4、吸水能力； 5、耐压性； 6、耐爆破性； 7、过滤能力； 8、耐腐蚀；
12
储液干燥器涉及的相关性能
15
使用过程必须注意的一些问题
1）空调系统在使用中发现制冷效果下降，应 及时到正规维修点对空调系统进行检查； 2）不要随意自行或非正规维修点加注制冷剂、 润滑油。加注制冷剂、润滑油不当会造成制冷 制、润滑油变质堵塞储液干燥器； 3）空调系统在使用中发现故障，不应强制继 续使用，以免扩大故障。
16
维修过程必须注意的一些问题
储液干燥器 基础知识及使用说明
苏州新智汽车部件有限公司
技 术 部 郭中平 14年8月3日
1
汽车空调介绍
汽车空调的基本功能是用人为的办法在车室中造 成使人感到舒适的气候环境，在夏天能使车室降 温（既制冷），在冬天能使车室升温（既采暖） 汽车空调制冷是利用蒸发制冷原理，即利用液态 制冷剂蒸发吸收周围的热量，从而达到降温的目 的。即当液态制冷剂通过作为热交换器的蒸发器 时，会吸收蒸发器周围的大量热量而蒸发成气体， 此时，将车厢内的热空气通过蒸发器，空气中的 热量被蒸发器吸收，成为冷空气，由鼓风机送回 车厢，使车厢降温。
4
储液器种类、外观
平顶盖型
大顶盖型
5
储液器种类、外观
夏利型
过冷式型材类
6
储液器的组成及相关作用
●
• • • • • • • • • • •
保护帽：保护螺纹损伤 堵塞：密封产品，防止外界潮湿空气进入 顶盖：与用户接口对接 罐体：存储制冷剂 引出管：排出底部制冷剂 网板：固定干燥剂 滤毡：过滤制冷系统中的杂质 干燥剂：吸收制冷系统中的水份 底座：确保制冷剂顺畅流入引出管 螺塞：临时堵盖 熔塞 ：卸压保护 压力开关：在系统压力异常时起保护作用。
吸收水份
空调系统中，水份的存在将严重影响系统运行， 水份一方面将腐蚀制冷机中的金属部件，另一 方面在某些工况下产生冰塞，为此在储液器中 装有一定量的干燥剂，能吸收空调系统中制冷 剂与润滑油中的残留水份。
根据干燥剂的吸水能力\预含水等性能不 同，型号可分为： XH-7、XH-7S、XH-9、SRC-9A等
2
汽车空调原理图
3
汽车空调系统及主要部件
要使制冷剂能重复使用，需要一套循环系统， 即制冷系统。 汽车空调制冷系统由制冷循环部件及电控元 件组成。 制冷循环部件：压缩机、冷凝器、膨胀阀 （节流装臵 ）、蒸发器、贮液干燥器（液气 分离器）和连接管路组成。 电控元件：电磁离合器、鼓风机、调速开关、 恒温控制器、高低压开关等。
1）因安装不当损坏螺纹和接口密封面或造 成储液干燥器内部损坏。 2）空调系统中有大量污物造成储液干燥器 中过滤器堵塞。
3）由于过多次加注制冷剂、润滑油造成干 燥剂失效引起的冰堵的。
19
其它一些注意事项
储液干燥器在空调系统中既是重要部件， 也是易损件，吸水和过滤能力无法再生。 当储液干燥器中的干燥剂失效，或过滤网 堵塞后，储液干燥器也就报废更换。因此， 在系统更换零、部件或重新充注制冷剂、 润滑油，必须同时更换储液干燥器。否则 无法保证系统正常工作。
9
主要功能2介绍
贮存制冷剂
汽车空调由于受环境温度、汽车行驶 速度等因素影响，其工况在不断变化， 制冷量的需要也将随之变化，不需要 的多余的制冷剂就存放在储液器中， 以补充系统工作时流量变化与少量泄
露时的需要。
10
主要功能3介绍
过滤杂质
空调系统中，杂质超标将会影响空调系统的
制冷效果，甚至不制冷。因为杂质可能堵塞 膨胀阀，如果进入压缩机内可能导致气缸、 活塞损坏，从而使制冷系统无法运行或导致 系统制冷效果降低。储液干燥器中装有过滤
20
培训结束 谢谢！
21
