电子皮带秤设计及选择0 引言电子皮带秤产品作为一个工业现场常用的计量产品，用户群体庞大，焦化、水泥、电厂、矿山、冶炼、化工等行业都有很大的用量。

市场前景广阔，它安装在输送机皮带下方，对输送机皮带上的散状物自动进行称量。

1 系统组成电子皮带秤称重系统主要包含：1）称重传感器的秤架；2）测速传感器；3）具有算法软件计算机；4）称重放大变送器组成。

如图1所示。

其中秤架一般由称重托辊、支撑臂、称重臂、横梁、称重传感器组成，支撑臂的一端铰接在输送机的机架上，成为支点，另一端与称重臂的一端垂直固定连接，称重臂的另一端与称重传感器一端垂直悬挂连接，称重传感器的另一端悬挂在横梁上，横梁固定在输送机的机架上，称重托辊垂直悬挂连接，称重传感器的另一端挂在横梁上，横梁固定在输送机的机架上，称重托辊垂直固定在称重臂的中部，直接接触运输皮带，物料的重量通过称重臂传递到传感器。

秤架的作用时是通过称重传感器采集重量信号。

目前各生产厂家的电子皮带秤的放大器大部分是将压力传感器的0-20mv信号经放大后再传送到计量仪表中，这其中有的是将放大器与仪表做成一体，有的是将放大器与仪表分为两个部分。

前一种方式决定了仪表只能放在现场，因为0-20mv信号太弱，无法进行远距离传输。

后一种方式仪表可以不放在现场，但距离不能太远，因为如果距离远，电压传输过程中一方面会衰减，另一方面在复杂的现场环境中电压信号易受干扰。

有的生产厂家采用西门子称重模块，此方式的缺点：一是，称重模块较贵；二是，称重模块是以通信方式将压力信号传送到仪表中，这也决定了称重模块与仪表之间的距离不能远，因为在工业现场中通信是最不可靠的。

在各个应用电子皮带秤的现场中，几乎见不到工控机直接采集多个电子皮带秤放大器信号，从而在工控机上直接进行计量控制的场景，基本上都是计算机与现场的仪表进行通信，从而使控制室的人员能够观察到现场的数据。

其原因一是因为电子皮带秤应用较早，当时没有工控机，生产厂家便形成了固有的只靠仪表来采样计算的模式。

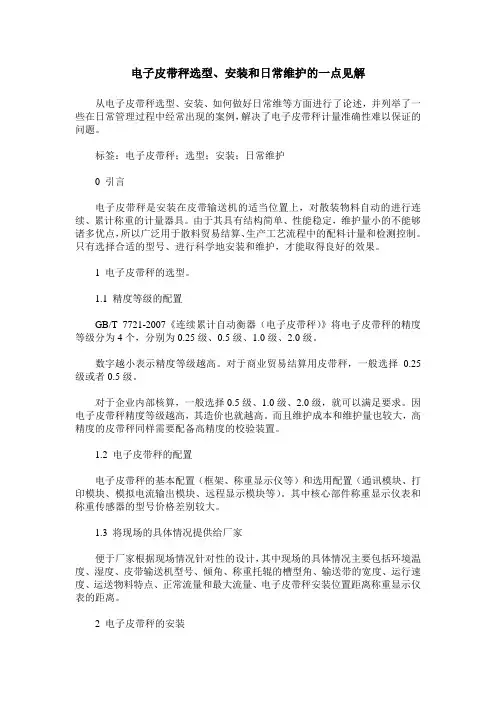

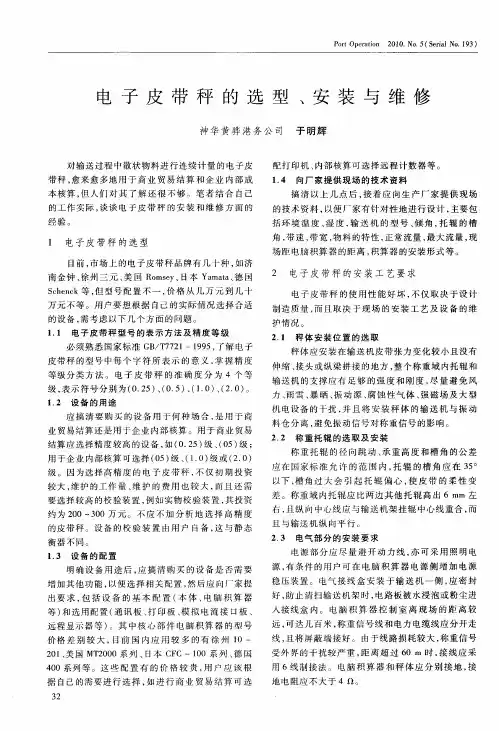

电子皮带秤选型、安装和日常维护的一点见解从电子皮带秤选型、安装、如何做好日常维等方面进行了论述，并列举了一些在日常管理过程中经常出现的案例，解决了电子皮带秤计量准确性难以保证的问题。

标签：电子皮带秤；选型；安装；日常维护0 引言电子皮带秤是安装在皮带输送机的适当位置上，对散装物料自动的进行连续、累计称重的计量器具。

由于其具有结构简单、性能稳定，维护量小的不能够诸多优点，所以广泛用于散料贸易结算、生产工艺流程中的配料计量和检测控制。

只有选择合适的型号、进行科学地安装和维护，才能取得良好的效果。

1 电子皮带秤的选型。

1.1 精度等级的配置GB/T 7721-2007《连续累计自动衡器（电子皮带秤）》将电子皮带秤的精度等级分为4个，分别为0.25级、0.5级、1.0级、2.0级。

数字越小表示精度等级越高。

对于商业贸易结算用皮带秤，一般选择0.25级或者0.5级。

对于企业内部核算，一般选择0.5级、1.0级、2.0级，就可以满足要求。

因电子皮带秤精度等级越高，其造价也就越高。

而且维护成本和维护量也较大，高精度的皮带秤同样需要配备高精度的校验装置。

1.2 电子皮带秤的配置电子皮带秤的基本配置（框架、称重显示仪等）和选用配置（通讯模块、打印模块、模拟电流输出模块、远程显示模块等）。

其中核心部件称重显示仪表和称重传感器的型号价格差别较大。

1.3 将现场的具体情况提供给厂家便于厂家根据现场情况针对性的设计，其中现场的具体情况主要包括环境温度、湿度、皮带输送机型号、倾角、称重托辊的槽型角、输送带的宽度、运行速度、运送物料特点、正常流量和最大流量、电子皮带秤安装位置距离称重显示仪表的距离。

2 电子皮带秤的安装电子皮带秤的性能优劣首先取决预生产厂家的工艺质量，更重要的还是取决于安装工艺好坏和及维护是否到位。

2.1 环境要求电子皮带秤应尽量安装在倾角小的输送带上，最好安装在室内、较干燥的区域；输送胶带张力应稳定，不跑偏。

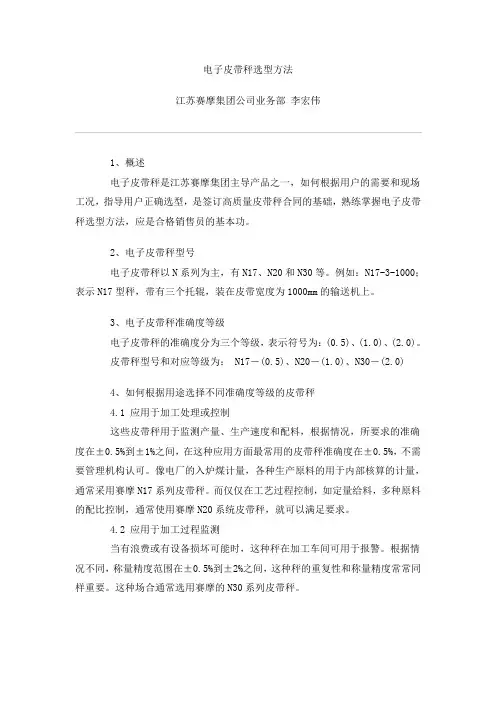

电子皮带秤选型方法江苏赛摩集团公司业务部李宏伟1、概述电子皮带秤是江苏赛摩集团主导产品之一，如何根据用户的需要和现场工况，指导用户正确选型，是签订高质量皮带秤合同的基础，熟练掌握电子皮带秤选型方法，应是合格销售员的基本功。

2、电子皮带秤型号电子皮带秤以N系列为主，有N17、N20和N30等。

例如：N17-3-1000；表示N17型秤，带有三个托辊，装在皮带宽度为1000mm的输送机上。

3、电子皮带秤准确度等级电子皮带秤的准确度分为三个等级，表示符号为：(0.5)、(1.0)、(2.0)。

皮带秤型号和对应等级为： N17－(0.5)、N20－(1.0)、N30－(2.0)4、如何根据用途选择不同准确度等级的皮带秤4.1 应用于加工处理或控制这些皮带秤用于监测产量、生产速度和配料，根据情况，所要求的准确度在±0.5%到±1%之间，在这种应用方面最常用的皮带秤准确度在±0.5%，不需要管理机构认可。

像电厂的入炉煤计量，各种生产原料的用于内部核算的计量，通常采用赛摩N17系列皮带秤。

而仅仅在工艺过程控制，如定量给料，多种原料的配比控制，通常使用赛摩N20系统皮带秤，就可以满足要求。

4.2 应用于加工过程监测当有浪费或有设备损坏可能时，这种秤在加工车间可用于报警。

根据情况不同，称量精度范围在±0.5%到±2%之间，这种秤的重复性和称量精度常常同样重要。

这种场合通常选用赛摩的N30系列皮带秤。

5 皮带秤安装使用条件5.1 皮带秤的安装位置在安装皮带秤时，很重要的一点是把秤安装在输送机的张力和张力变化最小的位置，基于此种原因，皮带秤应装在接近输送机的尾部，但应有足够的距离以防止导料栏板的影响。

5.2 要求均匀的皮带荷载虽然在大多数应用中称量系统可以在物料量的20-100%的变化范围内准确地工作，但是它希望荷载尽可能地均匀。

为了减少给料量的波动，可在料仓出口处装一个高度调整板。

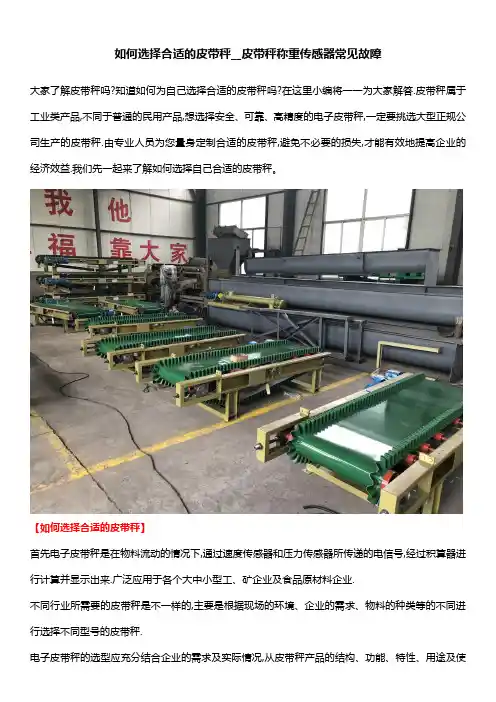

如何选择合适的皮带秤__皮带秤称重传感器常见故障大家了解皮带秤吗?知道如何为自己选择合适的皮带秤吗?在这里小编将一一为大家解答.皮带秤属于工业类产品,不同于普通的民用产品,想选择安全、可靠、高精度的电子皮带秤,一定要挑选大型正规公司生产的皮带秤.由专业人员为您量身定制合适的皮带秤,避免不必要的损失,才能有效地提高企业的经济效益.我们先一起来了解如何选择自己合适的皮带秤。

【如何选择合适的皮带秤】首先电子皮带秤是在物料流动的情况下,通过速度传感器和压力传感器所传递的电信号,经过积算器进行计算并显示出来.广泛应用于各个大中小型工、矿企业及食品原材料企业.不同行业所需要的皮带秤是不一样的,主要是根据现场的环境、企业的需求、物料的种类等的不同进行选择不同型号的皮带秤.电子皮带秤的选型应充分结合企业的需求及实际情况,从皮带秤产品的结构、功能、特性、用途及使用情况进行比较、分析,然后选定哪种皮带秤更符合自己的设计要求.电子皮带秤主要包含:控制仪表、称重传感器、测速传感器、秤架四大部分.一、首先是秤架结构形式的选择:秤架主要分单杠杆式、悬臂式、双杠杆式和悬浮式四种,或分为单托辊式,多托辊式两种结构.不同输送机长度以及不同使用环境或者一些使用环境复杂的条件,所需的秤架结构是不同的,需要具体问题具体分析.精度要求高的地方如:需要贸易结算等场所需要选择较多的传感器以及对应数量的托辊.若您想要用于给煤机和配料秤,或者是您的输送设备的角度是随时变化的,则可以选择无杠杆全悬浮式的结构,传感器可以选择2只,此时物料通过的重量通过托辊直接作用在传感器上,此种情况使用的是压式传感器,秤体抗测向能力强,能有效地平衡皮带上物料不均匀引起的计量偏差.二、当秤架结构形式确定后.结合设计要求,接下来应综合考虑皮带秤的性能、特点,主要技术指标:如系精度、称重范围、称重传感器的数量、皮带倾角、测速传感器测速方式、安装形式、仪表的功能及形式、零点和量程的调整形式、仪表线性度、分辩率、自检方法、外形尺寸等.三、选择出满足企业所需的皮带秤型号之后,接下来要考虑供货厂家的售后服务是否完善,是否能够提供与性价比相符的服务质量,就这一点而言,切不要听信厂商的"王婆卖瓜,自卖自夸之言."实地考察企业实力,或者充分调研厂商的资质,都是必不可少的.【皮带秤称重传感器常见故障】皮带秤的核心部件即称重传感器，其好坏牵动着企业的利益，也牵动着使用者的心，因此了解称重传感器常见的故障，才能知己知彼，提前应对：环境因素如高温、高湿度的环境下，会影响应变桥路与弹性体之间的绝缘电阻值，并使之降低，影响测量值的准确性；同时弹性体在高温下会发生形变，使弹性体失掉原有的应力改变能力，同样也会影响测量值的准确性。

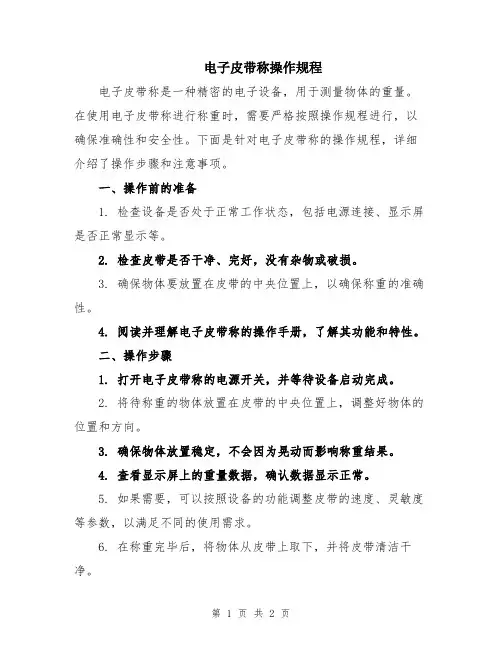

电子皮带称操作规程电子皮带称是一种精密的电子设备，用于测量物体的重量。
