扣件式钢管梁支撑系统计算800X700

600*800梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑结构荷载规范》GB 50009-20122、《混凝土结构设计规范》GB50010-20103、《钢结构设计规范》GB 50017-20034、《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006一、工程概况二、模板支撑体系设计模板设计立面图模板设计平面图三、荷载设计W=bh2/6=1000×152/6=37500mm3，I=bh3/12=1000×153/12=281250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.3+(24+1.5)×0.8]×1.0+1.4×(1+2)×1.0=32.145kN/m q`=Σq Gk+Σq Qk=[0.3+(24+1.5)×0.8]×1.0+(1+2)×1.0=23.7kN/m1、抗弯验算M max=0.1ql2=0.1×32.145×0.22=0.129kN·mσmax=M max/W=0.129×106/37500=3.429N/mm2≤[f]=15N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×32.145×0.2=3.857kNτmax=3Q max/(2bh)=3×3.857×103/(2×1000×15)=0.386N/mm2≤[τ]=1.4N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×23.7×2004/(100×6000×281250)=0.152mmνmax=0.152mm≤[ν]=min[L/150，10]=min[200/150，10]=1.333mm符合要求！4、支座反力R1=R4=0.4ql=2.572kN，R2=R3=1.1ql=7.072kNR`1=R`4=0.4q`l=1.896kN，R`2=R`3=1.1q`l=5.214kN五、次楞验算次楞验算方式三等跨连续梁次楞材质类型方木次楞截面类型(mm) 70×45 次楞材料自重(kN/m) 0.01次楞抗弯强度设计值[f](N/mm2) 13 次楞抗剪强度设计值[τ](N/mm2) 1.3次楞截面抵抗矩W(cm3) 23.625 次楞截面惯性矩I(cm4) 53.156次楞弹性模量E(N/mm2) 9000次楞自重荷载：q1＝γG Q=1.35×0.01=0.013kN/m梁左侧楼板传递给次楞荷载：q2=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.25)+1.4×(1+2)]×(0.6-0.6/2)/2=1.961kN/m梁右侧楼板传递给次楞荷载：q3=γGΣN Gk+1.4ΣN Qk=[1.35×(0.3+(24+1.1)×0.25)+1.4×(1+2)]×(1.2-0.6-0.6/2)/2=1.961kN/m梁左侧模板传递给次楞的荷载：q4=γGΣN Gk=1.35×0.5×(0.8-0.25)=0.371kN/m梁右侧模板传递给次楞的荷载：q5=γGΣN Gk=1.35×0.5×(0.8-0.25)=0.371kN/mq=max[2.572/1.0+0.013+1.961+0.371，7.072/1.0+0.013，2.572/1.0+0.013+1.961+0.371]=7.085kN/mq`=max[1.896/1.0+0.01+1.436+0.275， 5.214/1.0+0.01，1.896/1.0+0.01+1.436+0.275]=5.224kN/m计算简图如下：1、强度验算M max=0.1ql2=0.1×7.085×0.452=0.143kN·mσmax=M max/W=0.143×106/23625=6.073N/mm2≤[f]=13N/mm2符合要求！2、抗剪验算Q max=0.6ql=0.6×7.085×0.45=1.913kNτmax=3Q max/(2bh0)=3×1.913×1000/(2×70×45)＝0.911N/mm2τmax=0.911N/mm2≤[τ]=1.3N/mm2符合要求！3、挠度验算νmax=0.677q`l4/(100EI)=0.677×5.224×4504/(100×9000×531560)=0.303mmνmax=0.303mm≤[ν]=min[L/150，10]=min[450/150，10]=3mm符合要求！4、支座反力计算梁底次楞依次最大支座反力为：R1=1.1×(2.572+0.013+1.961+0.371)×0.45=2.434kNR2=1.1×(7.072+0.013)×0.45=3.507kNR3=1.1×(7.072+0.013)×0.45=3.507kNR4=1.1×(2.572+0.013+1.961+0.371)×0.45=2.434kNR`1=1.1×(1.896+0.01+1.436+0.275)×0.45=1.791kNR`2=1.1×(5.214+0.01)×0.45=2.586kNR`3=1.1×(5.214+0.01)×0.45=2.586kNR`4=1.1×(1.896+0.01+1.436+0.275)×0.45=1.791kN六、主楞验算主楞材质类型钢管主楞截面类型(mm) Φ48×3.5主楞计算截面类型(mm) Ф48×3 主楞材料自重(kN/m) 0.033 主楞截面面积(mm2) 424 主楞抗弯强度设计值[f](N/mm2) 205主楞抗剪强度设计值[τ](N/mm2) 125 主楞截面抵抗矩W(cm3) 4.49主楞截面惯性矩I(cm4) 10.78 主楞弹性模量E(N/mm2) 206000 主楞自重荷载：q1=γG q=1.35×0.033=0.045kN/m计算简图如下：1、强度验算主楞弯矩图(kN·m)M max=0.544kN·mσmax=M max/W=0.544×106/4490=121.194N/mm2≤[f]=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=5.059kNτmax=2Q max/A=2×5.059×1000/424＝23.863N/mm2τmax=23.863N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax=0.214mm≤[ν]=min[L/150，10]=min[600/150，10]=4mm 符合要求！4、支座反力支座反力依次为R1=0.909kN,R2=10.118kN,R3=0.909kN支座反力依次为R`1=0.669kN,R`2=7.454kN,R`3=0.669kN七、2号主楞验算2号主楞材质类型钢管2号主楞截面类型(mm) Ф48×3.22号主楞计算截面类型(mm) Ф48×32号主楞材料自重(kN/m) 0.0332号主楞截面面积(mm2) 424 2号主楞抗弯强度设计值[f](N/mm2) 2052号主楞抗剪强度设计值[τ](N/mm2) 205 2号主楞截面抵抗矩W(cm3) 4.492号主楞截面惯性矩I(cm4) 10.78 2号主楞弹性模量E(N/mm2) 206000主楞受力不均匀系数0.7 验算方式三等跨连续梁因可调托座内主楞根数为2，验算时取主楞受力不均匀系数=0.7。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=300×18×18/6＝16200mm3，截面惯性矩：I＝bh3/12=300×18×18×18/12＝145800mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3，1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×0.3＝8.152kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.7]×0.3＝7.27kN/m q1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.3＝0.882kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.7)]×0.3＝5.385kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×7.27×0.22+0.117×0.882×0.22＝0.033kN·mσ＝M max/W＝0.033×106/16200＝2.05N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×5.385×2004/(100×5400×145800)＝0.074mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×7.27×0.2+1.2×0.882×0.2＝1.811kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×5.385×0.2＝1.185kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝1.811/0.3＝6.037kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN正常使用极限状态：面板传递给小梁q1＝1.185/0.3＝3.949kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.027×106/4250=6.447N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.81kNτmax=2V max/A=2×0.81×1000/398＝4.071N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.006mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.057kN，R2＝1.353kN，R3＝1.353kN，R4＝0.057kN正常使用极限状态R'1＝0.038kN，R'2＝0.86kN，R'3＝0.86kN，R'4＝0.038kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝0.812kN，P'＝max[R2'，R3']×0.6＝0.516kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.211×106/4250=49.647N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.279kNτmax=2V max/A=2×1.279×1000/398＝6.427N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.171mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.01mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=3.309kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝3.309kN，立杆3：R3＝3.309kN立杆所受主梁支座反力依次为:立杆2:P2=3.309/0.6=5.515kN,立杆3:P3=3.309/0.6=5.515kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.015×106/4250＝3.529N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.09kNτmax＝2V max/A=2×0.09×1000/398＝0.451N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.013mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.001mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.232kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.232kN，立杆4：R4=0.232kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.232,0.232]＝0.232kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝5.515kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.232kN，P2＝5.515kN，P3＝5.515kN，R4＝0.232kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.3/2)/2×0.8=5.179kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.3/2)/2×0.8=5.179kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.7)＝max[0.232+5.179，5.515，5.515，0.232+5.179]+0.587＝6.102kNf d＝N d/(φA)+M wd/W＝6102.1/(0.199×398)+0.005×106/4250＝78.221N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/72=0.05≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.675=0.54kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.54+3.6×0.207=4.245kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=722×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×72/2=5644.8kN.m≥3γ0M ok =3×1×4.245=12.735kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝6.102/(1×0.15)＝40.681kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

扣件式钢管梁板模板支撑架计算及算例下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言钢管扣件式支撑架是建筑工程中常用的一种支撑结构，它在梁板模板的安装和施工过程中发挥着关键作用。

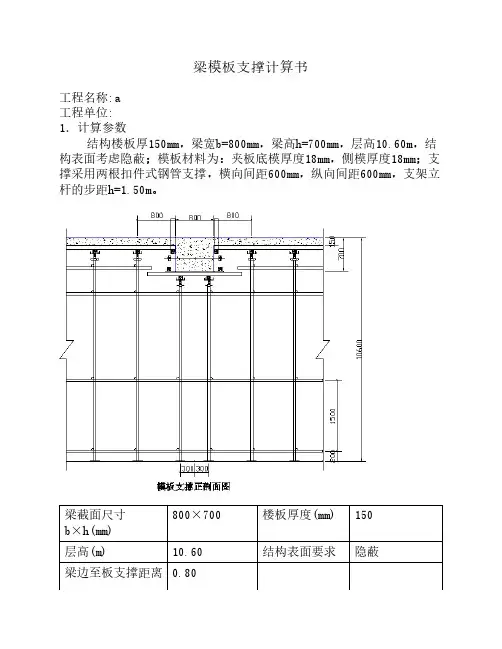

梁模板支撑计算书工程名称:a工程单位:1．计算参数结构楼板厚150mm，梁宽b=800mm，梁高h=700mm，层高10.60m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm，侧模厚度18mm；支撑采用两根扣件式钢管支撑，横向间距600mm，纵向间距600mm，支架立杆的步距h=1.50m。

800×700楼板厚度(mm)150梁截面尺寸b×h(mm)层高(m)10.60结构表面要求隐蔽梁边至板支撑距离0.80(m)2．梁底模验算模板材料夹板模板厚度(mm)18弹性模量E(N/mm2)6000抗弯强度f m(N/mm2)13.00抗剪强度f v(N/mm2)1.40第一层龙骨(次楞)间距L(mm)300模板自重标准值(kN/m2)0.30砼自重标准值(kN/m2)24.00钢筋自重标准值(kN/m3)1.50振捣砼荷载(kN/m2)2.00（1）梁底模及支架荷载计算荷载类型 标准值 单位 梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2 ×(0.80 + 1.10 ) ×1.2 = 0.68 kN/m②砼自重 24.0 kN/m3 × 0.80 × 0.70 × 1.2 = 16.13 kN/m③钢筋荷载 1.5 kN/m3 × 0.80 × 0.70 × 1.2 = 1.01 kN/m④振捣砼荷载 2.0 kN/m2 × 0.80 × 1.4 = 2.24 kN/m梁底模和支架承载力计算组合①＋②＋③＋④ q1= 20.06kN/m 梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2= 14.85kN/m （2）底模板验算第一层龙骨(次楞)间距L=300mm，计算跨数5跨；底模厚度h=18mm，板模宽度b=800mm。

W=bh2/6=800×182/6=43200mm3， I=bh3/12=800×183/12=388800mm4。

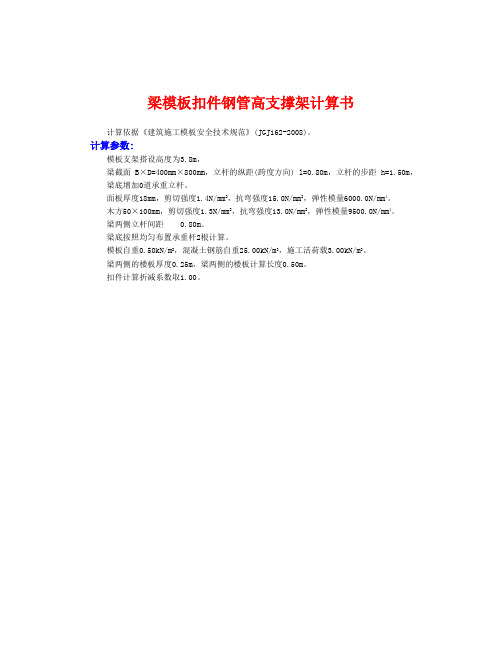

梁模板扣件钢管高支撑架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。

计算参数:模板支架搭设高度为3.8m，梁截面 B×D=400mm×800mm，立杆的纵距(跨度方向) l=0.80m，立杆的步距 h=1.50m，梁底增加0道承重立杆。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方50×100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

梁两侧立杆间距 0.80m。

梁底按照均匀布置承重杆2根计算。

模板自重0.50kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载3.00kN/m2。

梁两侧的楼板厚度0.25m，梁两侧的楼板计算长度0.50m。

扣件计算折减系数取1.00。

375图1 梁模板支撑架立面简图计算中考虑梁两侧部分楼板混凝土荷载以集中力方式向下传递。

集中力大小为 F = 0.9×1.20×25.000×0.250×0.500×0.400=1.350kN 。

采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1 = 25.000×0.800×0.400=8.000kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.500×0.400×(2×0.800+0.400)/0.400=1.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.400×0.400=0.480kN考虑0.9的结构重要系数，均布荷载 q = 0.9×(1.20×8.000+1.20×1.000)=9.720kN/m 考虑0.9的结构重要系数，集中荷载 P = 0.9×1.40×0.480=0.605kN面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 40.00×1.80×1.80/6 = 21.60cm3；I = 40.00×1.80×1.80×1.80/12 = 19.44cm4；A计算简图0.023弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：9.00kN/mA变形计算受力图0.001变形图(mm)经过计算得到从左到右各支座力分别为 N 1=0.473kN N 2=1.773kN N 3=1.773kN N 4=0.473kN最大弯矩 M = 0.023kN.m最大变形 V = 0.017mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.023×1000×1000/21600=1.065N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×950.0/(2×400.000×18.000)=0.198N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.017mm面板的最大挠度小于133.3/250,满足要求!二、梁底支撑木方的计算（一）梁底木方计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.773/0.400=4.433kN/m最大弯矩 M = 0.1ql2=0.1×4.43×0.40×0.40=0.071kN.m最大剪力 Q=0.6×0.400×4.433=1.064kN最大支座力 N=1.1×0.400×4.433=1.951kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；(1)木方抗弯强度计算抗弯计算强度 f=0.071×106/83333.3=0.85N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算 [可以不计算]最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=3×1064/(2×50×100)=0.319N/mm 2 截面抗剪强度设计值 [T]=1.30N/mm 2 木方的抗剪强度计算满足要求!(3)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到3.300kN/m 最大变形 v =0.677×3.300×400.04/(100×9500.00×4166666.8)=0.014mm 木方的最大挠度小于400.0/250,满足要求!三、梁底支撑钢管计算(一) 梁底支撑横向钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。

300×800梁模板⽀撑计算书300 X800梁模板⽀撑计算书1.计算参数结构楼板厚120mm 梁宽b=300mm 梁⾼h=800mm 层⾼6.50m ；模板材料为：. . . . 2夹板底模厚度 18mm 侧模厚度18mm ⽊材弹性模量 E=9000.00N/mm 抗弯强度 f m=13.00N/mm,抗剪强度f v =1.40N/mn n ;⽀撑采⽤门式钢管脚⼿架宽度 L=1200mm,门式钢管脚⼿架纵向间距900mm 梁边⾄板⽀撑的距离0.90m ；门式钢管脚⼿架顶2.梁底模验算（1）梁底模及⽀撑荷载计算荷载类型标准值单位梁宽梁⾼系数设计值①底模⾃重 0.5kN/m2 X (0.30 + 1.36)X 1.2 = 1.00 kN/m②砼⾃重 24.0 kN/m 3 X 0.30 X 0.801.2 =6.91 kN/m③钢筋荷载 1.5 kN/m3X 0.30 X 0.801.2 = 0.43kN/m④振捣砼荷载2.0 kN/m2X 0.30 X1.4 : =0.84kN/m梁底模和⽀撑承载⼒计算组合①+②+③+④ kN/m梁底模和龙⾻挠度验算计算组合①+②+③ kN/m可调底座调节螺杆伸出长度 200mm1= 9.182= 8.34⾼茂顶距离器宽怎顶晅离」1 n楫板.⽀禅体⾄搭设正⽴⾯图(2)梁底模板验算第⼀层龙⾻间距L=200mm计算跨数五跨；底模厚度h=18mm板模宽度b=300mm ；W=bh /6 =300.00 X 18.00 2/6=16200mrn ;I=bh3/12=300X 183/12=145800mrh1) 抗弯强度验算弯矩系数如-0.1052 2 6M=K?q i L =-0.105 X 9.18 X 0.20 X 10 =-38556N.mm=-0.04kN.m(T =M/W=38556/16200=2.38N/mm梁底模抗弯强度c =2.38N/mm2) 抗剪强度验算剪⼒系数K V=0.606V=Kq1L=0.606 X 9.18 X 0.20 X 1000=1113N=1.11kNT =3V/ (2bh) =3X 1113/(2 X 300X 18)=0.31 N/mrm梁底模抗剪强度T =0.31N/mm3) 挠度验算荷载不包括振捣砼荷载，则计算荷载q2=8.34kN/m;挠度系数K。

800梁模板（扣件式）1计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土梁名称800*1200 新浇混凝土梁计算跨度(m) 12.6 混凝土梁截面尺寸(mm×mm) 800×1200 新浇混凝土结构层高(m) 9梁侧楼板厚度(mm) 150二、荷载设计平面图立面图四、面板验算W ＝bh 2/6=800×15×15/6＝30000mm 3，I ＝bh 3/12=800×15×15×15/12＝225000mm 4 q 1＝0.9max[1.2(G 1k + (G 2k +G 3k )×h)+1.4Q 2k ，1.35(G 1k +(G 2k +G 3k )×h)+1.4×0.7Q 2k ]×b=0.9max[1.2×(0.1+(24+1.5)×1.2)+1.4×2，1.35×(0.1+(24+1.5)×1.2)+1.4×0.7×2]×0.8＝31.25kN/mq 1静＝0.9×1.35×[G 1k +(G 2k +G 3k )×h]×b ＝0.9×1.35×[0.1+(24+1.5)×1.2]×0.8＝29.84kN/mq 1活＝0.9×1.4×0.7×Q 2k ×b ＝0.9×1.4×0.7×2×0.8＝1.41kN/m q 2＝[G 1k +(G 2k +G 3k )×h]×b ＝[0.1+(24+1.5)×1.2]×0.8＝24.56kN/m 1、抗弯验算σ＝M max /W ＝(0.107×29.84×0.172+0.121×1.41×0.172)×106/30000＝3.13N/mm 2≤[f]＝13N/mm 2 满足要求！ 2、挠度验算νmax ＝0.632q 2l 4/(100EI)＝0.632×24.56×1674/(100×9000×225000)＝0.06mm≤[ν]＝l/400＝167/400＝0.42mm 满足要求！ 3、支座反力计算设计值(承载能力极限状态)R max ＝1.143 q 1静l+1.223 q 1活l ＝1.143×29.84×0.17+1.223×1.41×0.17＝5.98kN 标准值(正常使用极限状态)R'max ＝1.143q 2l ＝1.143×24.56×0.17＝4.69kN五、小梁验算小梁类型方木 小梁材料规格(mm)50×80 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁抗剪强度设计值[τ](N/mm 2) 1.66 小梁弹性模量E(N/mm 2) 8415 小梁截面抵抗矩W(cm 3)53.33小梁截面惯性矩I(cm 4)213.33计算简图如下：承载能力极限状态正常使用极限状态承载能力极限状态：面板传递给小梁q1＝5.98/0.8＝7.48kN/m小梁自重q2＝0.9×1.35×(0.3-0.1)×0.17＝0.04kN/m梁左侧楼板传递给小梁荷载F1=0.9×max[1.2×(0.1+(24+1.1)×0.15)+1.4×2，1.35×(0.1+(24+1.1)×0.15)+1.4×0.7×2)]×(0.75-0.8/2)/2×0.17+0.9×1.35×0.5×(1.2-0.15)×0 .17＝0.3kN梁右侧楼板传递给小梁荷载F2=0.9×max[1.2×(0.1+(24+1.1)×0.15)+1.4×2，1.35×(0.1+(24+1.1)×0.15)+1.4×0.7×2)]×(1.5-0.75-0.8/2)/2×0.17+0.9×1.35×0.5×(1.2-0.1 5)×0.17＝0.3kN正常使用极限状态：面板传递给小梁q1＝4.69/0.8＝5.86kN/m小梁自重q2＝(0.3-0.1)×0.17＝0.03kN/m梁左侧楼板传递给小梁荷载F1=(0.1+(24+1.1)×0.15)×(0.75-0.8/2)/2×0.17+0.5×(1.2-0.15)×0.17＝0.2kN 梁右侧楼板传递给小梁荷载F2=(0.1+(24+1.1)×0.15)×(1.5-0.75-0.8/2)/2×0.17+0.5×(1.2-0.15)×0.17＝0.2kN1、抗弯验算小梁弯矩图(kN·m)σ＝M max/W＝0.13×106/53330＝2.43N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.88kNτmax＝3V max/(2bh0)=3×1.88×1000/(2×50×80)＝0.71N/mm2≤[τ]＝1.66N/mm2 满足要求！3、挠度验算小梁变形图(mm) νmax＝0.09mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、支座反力计算承载能力极限状态R1＝0.01kN，R2＝3.31kN，R3＝3.31kN，R4＝0.01kN 正常使用极限状态R1＝0kN，R2＝2.57kN，R3＝2.57kN，R4＝0kN 六、主梁验算主梁计算简图由上节可知R＝max[R1，R2，R3，R4]＝3.31kN，R'＝max[R1'，R2'，R3'，R4']＝2.57kN1、抗弯验算主梁弯矩图(kN·m)σ＝M max/W＝0.48×106/4490＝107.47N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝5.68kNτmax＝2V max/A=2×5.68×1000/424＝26.78N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.27mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、支座反力验算承载能力极限状态立柱3：R3＝11.2kN，同理可得立柱1：R1＝0.03kN，立柱2：R2＝11.2kN，立柱4：R4＝0.03kN 正常使用极限状态立柱3：R3＝8.69kN，同理可得立柱1：R1＝0kN，立柱2：R2＝8.69kN，立柱4：R4＝0kN 七、纵向水平钢管验算由小梁验算一节可知R＝max[R1，R4]＝0.01kN，R'＝max[R1'，R4']＝0kN 1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0×106/4490＝0.32N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max ＝0.017kNτmax ＝2V max /A=2×0.017×1000/424＝0.08N/mm 2≤[τ]＝125N/mm 2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax ＝0mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！4、扣件抗滑计算R max2＝0.03kN≤8kN单扣件在扭矩达到40～65N·m 且无质量缺陷的情况下，单扣件能满足要求！八、立柱验算 立杆稳定性计算依据 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011剪刀撑设置加强型 立杆顶部步距h d (mm) 1780 立杆伸出顶层水平杆中心线至支撑点的长度a(mm)200 顶部立杆计算长度系数μ11.386 非顶部立杆计算长度系数μ2 1.755 钢管类型Ф48×3 立柱截面面积A(mm 2) 424 回转半径i(mm)15.9 立柱截面抵抗矩W(cm 3) 4.49抗压强度设计值f(N/mm 2) 205长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(1780+2×200)=3021.48mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632.5mmλ=l0/i=3021.48/15.9=190.03≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.185×1.386×(1780+2×200)=3580.454mm λ1＝l01/i＝3580.454/15.9＝225.186，查表得，υ1＝0.144立柱最大受力N＝max[R'max2左+N边1，R max1，R'max2右+N边2]＝max[0.03+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×1，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×1]×(1+0.75-0.8/2)/2×1，11.2，0.03+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×1，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×1]×(1+1.5-0.75-0.8/2)/2×1]＝11.2kNf＝N/(υA)＝11.2×103/(0.14×424)＝183.41N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：l02=kμ2h =1.185×1.755×1500=3119.512mmλ2＝l02/i＝3119.512/15.9＝196.196，查表得，υ2＝0.188立柱最大受力N＝max[R'max2左+N边1，R max1，R'max2右+N边2]＝max[0.03+0.9max[1.2×(0.75+(24+1.1)×0.15)+1.4×1，1.35×(0.75+(24+1.1)×0.15)+1.4×0.7×1]×(1+0.75-0.8/2)/2×1，11.2，0.03+0.9max[1.2×(0.75+(24+1.1)×0.15)+1.4×1，1.35×(0.75+(24+1.1)×0.15)+1.4×0.7×1]×(1+1.5-0.75-0.8/2)/2×1]＝11.2kNf＝N/(υA)＝11.2×103/(0.19×424)＝140.48N/mm2≤[f]＝205N/mm2满足要求！九、可调托座验算max满足要求！。

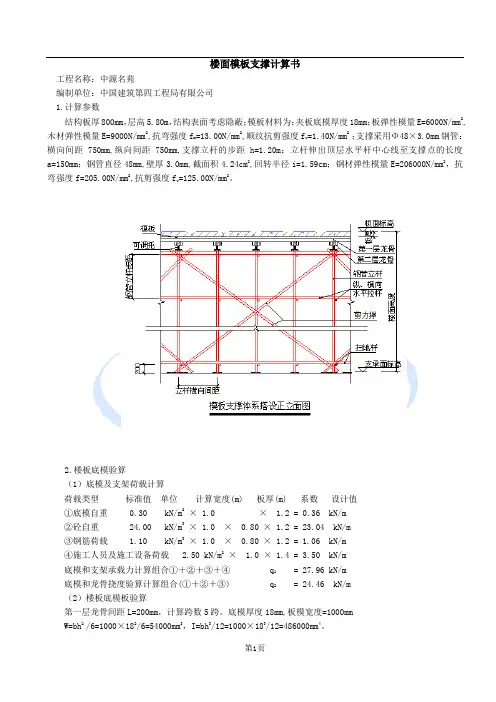

楼面模板支撑计算书工程名称：中源名苑编制单位：中国建筑第四工程局有限公司1.计算参数结构板厚800mm，层高5.80m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；板弹性模量E=6000N/mm2,木材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2,顺纹抗剪强度f v=1.40N/mm2 ；支撑采用Φ48×3.0mm钢管：横向间距750mm,纵向间距750mm,支撑立杆的步距h=1.20m；立杆伸出顶层水平杆中心线至支撑点的长度a=150mm；钢管直径48mm,壁厚3.0mm,截面积4.24cm2,回转半径i=1.59cm；钢材弹性模量E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度f v=125.00N/mm2。

2.楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.80 × 1.2 = 23.04 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.80 × 1.2 = 1.06 kN/m④施工人员及施工设备荷载 2.50 kN/m2× 1.0 × 1.4 = 3.50 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 27.96 kN/m底模和龙骨挠度验算计算组合(①＋②＋③) q2 = 24.46 kN/m（2）楼板底模板验算第一层龙骨间距L=200mm，计算跨数5跨。

底模厚度18mm,板模宽度=1000mmW=bh2 /6=1000×182/6=54000mm3，I=bh3/12=1000×183/12=486000mm4。

梁模板支撑计算书工程名称:11工程单位:1．计算参数结构楼板厚130mm，梁宽b=300mm，梁高h=800mm，层高5.90m，结构表面考虑隐蔽；模板材料为夹板,底模厚度18mm，侧模厚度18mm；梁边立杆至板立杆距离0.60m；板弹性模量E=6000N/mm2，木材弹性模量E=9000N/mm2，抗弯强度f m=13.00N/mm2，抗剪强度f v=1.40N/mm2;采用两根盘扣式钢管支撑,横向间距1050mm，纵向间距1050mm，支架立杆的步距h=1.20m,支架可调托座支撑点至顶层水平杆中心线的距离a=0.50m;钢管直径48mm，壁厚3.0mm，截面积4.24cm2，回转半径i=15.90mm；立杆钢管重量0.0326kN/m。

钢材弹性模量E=206000N/mm2,抗剪强度f v=120.00N/mm2,Q235钢材抗弯强度f=205.00N/mm2。

2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽(m) 梁高(m) 系数设计值①底侧模自重 0.3 kN/m2×(0.30 + 1.34 ) ×1.2 = 0.59 kN/m②砼自重 24.0 kN/m3× 0.30 × 0.80 × 1.2 = 6.91 kN/m③钢筋荷载 1.5 kN/m3× 0.30 × 0.80 × 1.2 = 0.43 kN/m④振捣砼荷载 2.0 kN/m2× 0.30 × 1.4 = 0.84 kN/m梁底模和支架承载力计算组合①＋②＋③＋④ q1 = 8.77 kN/m梁底模和龙骨挠度验算计算组合(①＋②＋③)/1.2 q2 = 6.61 kN/m（2）底模板验算第一层龙骨(次楞)间距L=300mm，计算跨数5跨；底模厚度h=18mm，板模宽度b=300mm。

W=bh2/6=300×182/6=16200mm3,I=bh3/12=300×183/12=145800mm4。
