脚手架规范图解

脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。

双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。

双排脚手架一般用于砌筑工程。

砌筑需要承重：丢放水泥、砖等。

单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。

单排脚手架需要把抱杆支靠在墙上。

单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。

3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。

上无连墙件搭设最多2步高的架体。

步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。

5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。

7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。

9、主节点处的两个直角扣件的中心距不应大于150mm。

10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。

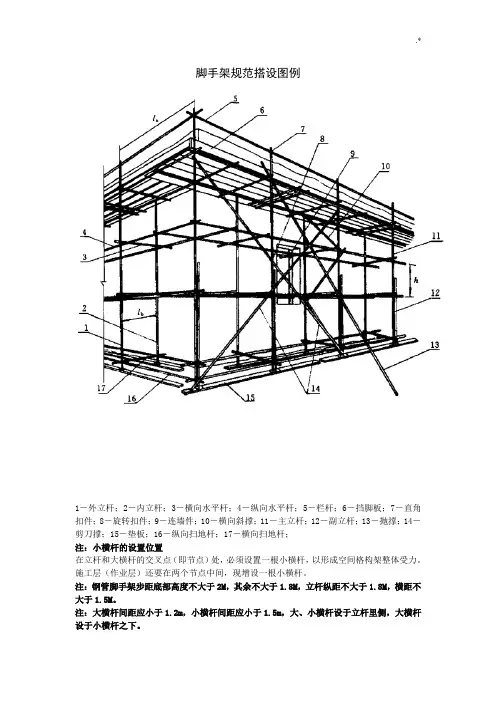

脚手架规范搭设图例1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；注：小横杆的设置位置在立杆和大横杆的交叉点（即节点）处，必须设置一根小横杆，以形成空间格构架整体受力。

施工层（作业层）还要在两个节点中间，现增设一根小横杆。

注：钢管脚手架步距底部高度不大于2M，其余不大于1.8M，立杆纵距不大于1.8M，横距不大于1.5M。

注：大横杆间距应小于1.2m，小横杆间距应小于1.5m，大、小横杆设于立杆里侧，大横杆设于小横杆之下。

1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板（a）脚手板对接；（b）脚手板搭接剪刀撑布置1―上栏杆；2―外立杆；3―挡脚板；4―中栏杆屋面和楼层临边的防栏杆楼梯、楼层和阳台临边防护栏杆通道侧边防护栏杆洞口防护栏杆电梯井口防护门钢柱接柱用操作台钢梁登高设施移动式操作平台悬挑式钢平台交叉作业通道防护拆除脚手架的安全常识（1）拆架子人员一般2～3人为一组，协同作业互相关照、监督。

（2）拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方可作业。

（3）拆除脚手架，四周应设围栏或警戒标志，并设专人看管，禁止人员入内。

（4）架子拆除时要自上而下按顺序拆除，所有杆件材料均按先搭后拆、后搭先拆的原则依次进行。

拆下的材料要随拆随清理，不得随便从高处向下抛掷物料。

从架子向下送料时要上下配合，做到上呼下应，不准上下同时作业。

（5）大片架子拆除后预留的斜道，上料平台、通道等，应在大片架子拆除前进行加固，以便拆除后能确保其完整，安全可靠。

（6）在拆架过程中，不得中途换人，必须换人时，应将拆除情况交待清楚后方可离开。

（7）拆除脚手架立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再拆两头扣，由中间操作人往下顺杆子。

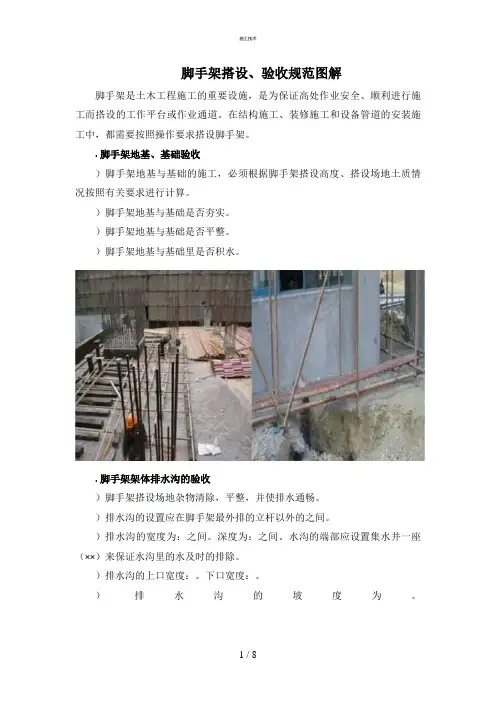

脚手架搭设、验收规范图解脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。

在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。

. 脚手架地基、基础验收）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关要求进行计算。

）脚手架地基与基础是否夯实。

）脚手架地基与基础是否平整。

）脚手架地基与基础里是否积水。

. 脚手架架体排水沟的验收）脚手架搭设场地杂物清除，平整，并使排水通畅。

）排水沟的设置应在脚手架最外排的立杆以外的之间。

）排水沟的宽度为：之间。

深度为：之间。

水沟的端部应设置集水井一座（××）来保证水沟里的水及时的排除。

）排水沟的上口宽度：。

下口宽度：。

）排水沟的坡度为。

正确不正确. 脚手架垫板、底托的验收）脚手架垫板、底托的验收是根据脚手架高度及承载来定的。

）以下脚手架的垫板规格是（宽度大于、厚度大于）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于㎡。

）以上承载脚手架的底部垫板的厚度必须经过严格计算。

）脚手架底托必须摆放在垫板中心部位。

）脚手架底托宽度大于厚度不得小于。

正确不正确. 脚手架扫地杆的验收）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接。

）扫地杆水平高差不得大于，距边坡的距离不得小于。

）纵向扫地杆应采用直角扣件固定在距底座上皮不大于处的立杆上。

）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

. 脚手架主体验收标准）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于。

大横杆间距必须小于。

小横杆间距必须小于。

建筑承载的脚手架必须按照计算要求验收。

一般脚手架的荷载不得超过每平方米公斤，特殊脚手架必须另行计算。

同跨内不能超过两个工作面。

）立杆的垂直偏差应根据架体高度来验收,并同时控制其绝对差值：当架体低于米时，立杆偏差不大于厘米。

架高在米至米之间，立杆偏差不大于厘米。

最详细的图解建筑脚手架工程脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。

里脚手架：是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备（容器）内部的脚手架。

脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。

脚手架划分方法很多的：单排、双排、多排、满堂、满高、交圈（周边）、特型，这是按设置形式划分的。

--满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。

-主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。

由立杆、横杆、斜撑、剪刀撑等组成. 。

满堂脚手架种类：有两种，一种主要用于人员操作用的平台。

一种主要用于承受荷载支撑架。

承受荷载支撑架必须进行验算。

-满堂红基础：又叫满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础开挖．多用于地质情况较差，建筑占地面积较小的工程-图解脚手架满堂脚手架适用范围：满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。

- 满膛脚手架一般是在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，到喷燃器切圆找正时，只要保留火焰中心以下部分就可以了。

- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇等用得较多。

-满堂脚手架作用：满堂脚手架主要还是起承重、加固作用的,比如支撑大的梁板、钢结构，支撑加固大的板墙结构，吊装中用来承重等。

它不同于一般脚手架，比如砌筑、装修用脚手架，又叫“满堂红脚手架”。

-满堂脚手架，顾名思义，就是满房间搭设脚手架。

一般用承重用脚手架。

根据荷载、高度的不同，脚手架立杆的间距也不同，一般600~1200之间。

满堂脚手架所使用材料和搭设方法同一般脚手架。

-⒈立杆：纵横向立杆间距≯2m，步距≯1.8m地面应整平夯实，立杆埋入地上30～50cm，不能埋地时，立杆下应垫枕木并加设扫地杆。

-⒉横杆：纵横向水平拉杆步距≯1.8m，操作层大横杆间距≯40cm。

-⒊剪刀撑：四角应设抱角斜撑，四边设剪刀撑，中间每隔四排立杆沿纵向设一道剪刀撑，斜撑和剪刀撑均应由下而上连续设置。
