桥式整流电路教案

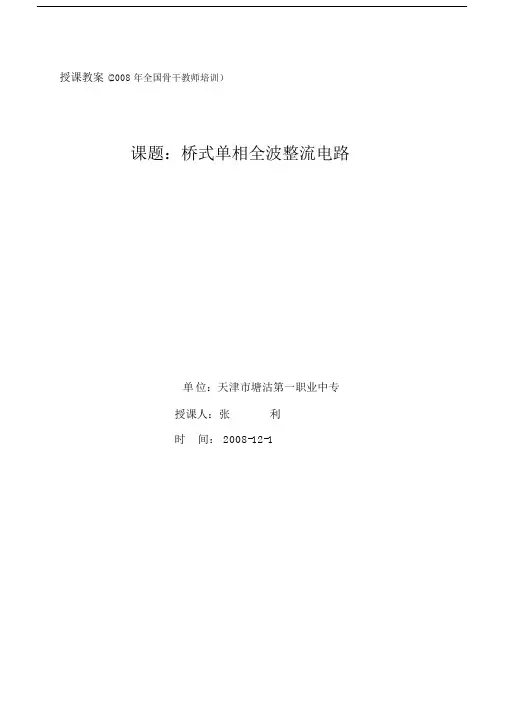

授课教案 (2008 年全国骨干教师培训）课题：桥式单相全波整流电路单位：天津市塘沽第一职业中专授课人：张利时间： 2008-12-1桥式单相全波整流电路知识目标：识记 V L、V2、I V、 I L的关系能复述桥式全波整流电路的工作原理掌握桥式整流电路的连接方法并会进行电路故障分析能力目标：体验科学探究过程提高知识迁移能力能应用桥式全波整流电路解决简单问题情感目标：通过引导学生设计新的整流电路，让学生体验学习过程的快乐，保持学习电子线路课程的热情重点：发展科学探究能力，桥式全波整流电路的组成及工作原理的理解难点：桥式全波整流电路的原理的理解和故障分析教学方法：讲授法启发法质疑法教学用具：计算机投影仪教学课时： 2 课时教学过程：一、复习回顾通过大屏幕显示单相半波整流电路和变压器中心抽头单相全波整流电路及波形，提问：单相半波整流电路和变压器中心抽头单相全波整流电路各有何优、缺点？（让学生通过观测电路图及波形来回答）1.单相半波整流电路 ( 大屏幕显示 )(a)电路有什么优点和缺点？（老师提问，通过学生回答后课件屏幕显示：（优点：电路简单，变压器无抽头。

缺点：电源利用率低，输出电压脉动大。

）2.单相全波整流电路有什么优点和缺点？（老师提问，通过学生回答后课件屏幕显示：优点：整流效率高，输出电压波动小。

缺点：变压器必须有中心抽头，二极管承受的反向电压高。

：（课件屏幕显示）二、引入新课：前面我们学习了单相半波整流电路和变压器中心抽头单相全波整流电路，它们各自有其优缺点，在实际应用中比较少用，那么我们能否把二者结合起来设计一种新型的电路，既可以实现全波整流有可以降低二极管所能承受的反向电压同时还可以将电路结构简单化充分体现二者的优点呢？这就是我们本节课要学习的另一种整流电路——桥式单相全波整流电路三、讲授新课１．分析其电路组成：（板书）（大屏幕显示桥式单相全波整流电路。

）I VV 4V 1V1v2I LV 2V 3I V V L２．工作原理分析：（板书）①屏幕显示以下幻灯片，结合二极管的特性分析在 V L的正半周和负半周时流过负载正R半L的周电正流:半方向周。

桥式整流电路教案教案标题：探索桥式整流电路的原理与应用教学目标：- 了解桥式整流电路的构成和工作原理- 掌握桥式整流电路的计算方法和实际应用- 培养学生的实践操作能力和解决问题的能力教学准备：- 教材：桥式整流电路相关教材或课本- 实验器材：桥式整流电路实验装置、万用表、电源等- 实践环节：相关电子元器件和工具（二极管、电容器等）、电路图纸、示波器等教学过程：引入：1. 通过观察电源逆变器、电池充电器等实际应用场景的桥式整流电路，激发学生兴趣和好奇心。

2. 提出问题：如何将交流电转换为直流电？桥式整流电路是否可以实现这一目的？探索：3. 介绍桥式整流电路的基本构成和原理，并进行示意图的绘制。

4. 给出桥式整流电路的数学模型，包括电压、电流的计算方法，并通过数学公式引导学生理解桥式整流电路的工作过程。

5. 引导学生组织实验，使用实验装置进行桥式整流电路的实际操作和测量，观察输出电压和电流的变化。

拓展：6. 分析桥式整流电路的优点和局限性，与其他整流电路进行比较。

7. 讨论桥式整流电路在实际应用中的重要性和广泛应用领域，如电力系统、电子设备等。

8. 引导学生开展独立思考和探究，设计一个简单的桥式整流电路应用场景，并给出电路图纸和相关参数。

归纳：9. 对桥式整流电路的学习进行总结和归纳，强调其在电子领域中的重要作用和应用前景。

10. 对学生进行知识检测，以检验他们对桥式整流电路的掌握程度和理解能力。

拓展阅读：- 提供一些相关的资料、论文或案例，供学生进一步研究和拓展。

教学评估：- 通过实验操作和结果观察，考察学生对桥式整流电路的实际操作能力。

- 通过学生的课堂表现、讨论和探究作品，评估他们对桥式整流电路的理解程度和综合应用能力。

教学延伸：- 鼓励学生参加科技竞赛和项目设计，将桥式整流电路的知识应用到实际项目中。

- 提供更多电子电路设计的案例和题目，培养学生的电子设计能力。

教学提示：- 引导学生在探究过程中积极思考和合作，注重培养他们的问题解决能力和团队合作意识。

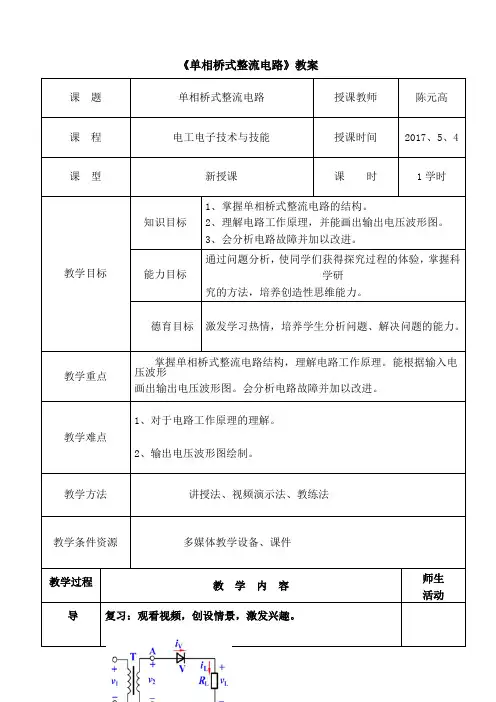

《单相桥式整流电路》教案课题单相桥式整流电路授课教师陈元高课程电工电子技术与技能授课时间2017、5、4课型新授课课时1学时教学目标知识目标1、掌握单相桥式整流电路的结构。

2、理解电路工作原理，并能画出输出电压波形图。

3、会分析电路故障并加以改进。

能力目标通过问题分析，使同学们获得探究过程的体验，掌握科学研究的方法，培养创造性思维能力。

德育目标激发学习热情，培养学生分析问题、解决问题的能力。

教学重点掌握单相桥式整流电路结构，理解电路工作原理。

能根据输入电压波形画出输出电压波形图。

会分析电路故障并加以改进。

教学难点1、对于电路工作原理的理解。

2、输出电压波形图绘制。

教学方法讲授法、视频演示法、教练法教学条件资源多媒体教学设备、课件教学过程教学内容师生活动导复习：观看视频，创设情景，激发兴趣。

教与学 bu2瞬时极性a(+)，b(-)。

二极管1、3正偏导通，2、4反偏截止。

导电回路为a→1→→3→b,负载上电压极性上正下负。

学生回答:问题1：四只二极管的工作状态？问题2：电流的流向？问题3：极性？（2）u2负半周时：u2瞬时极性a(-)，b(+)。

二极管1、3反偏截止，2、4正偏导通，导电回路为b→2→→4→a，负载上电压极性同样为上正下负。

问题1：四只二极管的工作状态？问题2：电流的流向？问题3：极性？三、输出电压波形教师引导学生探究启发引导，提高学生兴趣提高学生分析问题解决问题能力+++++4123u1u2220V24- ab。

《桥式整流电路》公开课教案教学设计第一章：桥式整流电路简介1.1 教学目标让学生了解桥式整流电路的基本概念和作用让学生掌握桥式整流电路的组成和特点1.2 教学内容桥式整流电路的定义和作用桥式整流电路的组成和特点1.3 教学过程引入话题：介绍整流电路在电子技术中的应用讲解桥式整流电路的定义和作用分析桥式整流电路的组成和特点进行案例演示，让学生更好地理解桥式整流电路的工作原理1.4 教学评价学生能够准确地描述桥式整流电路的基本概念和作用学生能够理解和分析桥式整流电路的组成和特点第二章：桥式整流电路的组成元件2.1 教学目标让学生了解桥式整流电路中所涉及的元件及其作用让学生掌握桥式整流电路中元件的选择和连接方式2.2 教学内容桥式整流电路中所涉及的元件及其作用桥式整流电路中元件的选择和连接方式2.3 教学过程讲解桥式整流电路中所涉及的元件及其作用介绍桥式整流电路中元件的选择和连接方式进行实例演示，让学生更好地理解桥式整流电路的组成元件2.4 教学评价学生能够准确地描述桥式整流电路中所涉及的元件及其作用学生能够理解和掌握桥式整流电路中元件的选择和连接方式第三章：桥式整流电路的工作原理3.1 教学目标让学生了解桥式整流电路的工作原理让学生掌握桥式整流电路的输出电压和电流特性3.2 教学内容桥式整流电路的工作原理桥式整流电路的输出电压和电流特性3.3 教学过程讲解桥式整流电路的工作原理分析桥式整流电路的输出电压和电流特性进行实验演示，让学生更好地理解桥式整流电路的工作原理3.4 教学评价学生能够准确地描述桥式整流电路的工作原理学生能够理解和掌握桥式整流电路的输出电压和电流特性第四章：桥式整流电路的设计与仿真4.1 教学目标让学生掌握桥式整流电路的设计方法让学生能够运用仿真软件对桥式整流电路进行仿真分析4.2 教学内容桥式整流电路的设计方法桥式整流电路的仿真分析和实验验证4.3 教学过程讲解桥式整流电路的设计方法介绍仿真软件的使用方法和操作步骤进行仿真实验演示，让学生更好地理解桥式整流电路的设计与仿真过程4.4 教学评价学生能够掌握桥式整流电路的设计方法学生能够运用仿真软件对桥式整流电路进行仿真分析第六章：桥式整流电路的应用6.1 教学目标让学生了解桥式整流电路在实际应用中的重要性让学生掌握桥式整流电路在不同领域的应用案例6.2 教学内容桥式整流电路在实际应用中的重要性桥式整流电路在不同领域的应用案例6.3 教学过程讲解桥式整流电路在实际应用中的重要性分析桥式整流电路在不同领域的应用案例进行实例演示，让学生更好地理解桥式整流电路的应用6.4 教学评价学生能够了解桥式整流电路在实际应用中的重要性学生能够掌握桥式整流电路在不同领域的应用案例第七章：桥式整流电路的优化与改进7.1 教学目标让学生了解桥式整流电路的优化方法让学生掌握桥式整流电路的改进技术7.2 教学内容桥式整流电路的优化方法桥式整流电路的改进技术7.3 教学过程讲解桥式整流电路的优化方法介绍桥式整流电路的改进技术进行实例演示，让学生更好地理解桥式整流电路的优化与改进7.4 教学评价学生能够了解桥式整流电路的优化方法学生能够掌握桥式整流电路的改进技术第八章：桥式整流电路的故障分析与维修8.1 教学目标让学生了解桥式整流电路的常见故障现象让学生掌握桥式整流电路的故障分析方法和维修技巧8.2 教学内容桥式整流电路的常见故障现象桥式整流电路的故障分析方法和维修技巧8.3 教学过程讲解桥式整流电路的常见故障现象介绍桥式整流电路的故障分析方法和维修技巧进行实例演示，让学生更好地理解桥式整流电路的故障分析与维修8.4 教学评价学生能够了解桥式整流电路的常见故障现象学生能够掌握桥式整流电路的故障分析方法和维修技巧第九章：桥式整流电路的实验操作9.1 教学目标让学生掌握桥式整流电路的实验操作步骤让学生能够独立完成桥式整流电路的实验操作9.2 教学内容桥式整流电路的实验操作步骤桥式整流电路实验中的注意事项9.3 教学过程讲解桥式整流电路的实验操作步骤介绍桥式整流电路实验中的注意事项进行实验演示，让学生更好地理解桥式整流电路的实验操作9.4 教学评价学生能够掌握桥式整流电路的实验操作步骤学生能够独立完成桥式整流电路的实验操作第十章：桥式整流电路的综合应用与拓展10.1 教学目标让学生了解桥式整流电路在其他领域的应用让学生掌握桥式整流电路的拓展应用技术10.2 教学内容桥式整流电路在其他领域的应用桥式整流电路的拓展应用技术10.3 教学过程讲解桥式整流电路在其他领域的应用介绍桥式整流电路的拓展应用技术进行实例演示，让学生更好地理解桥式整流电路的综合应用与拓展10.4 教学评价学生能够了解桥式整流电路在其他领域的应用学生能够掌握桥式整流电路的拓展应用技术第十一章：桥式整流电路的效率与损耗分析11.1 教学目标让学生了解桥式整流电路的效率计算方法让学生掌握桥式整流电路的损耗分析和优化方法11.2 教学内容桥式整流电路的效率计算方法桥式整流电路的损耗分析和优化方法11.3 教学过程讲解桥式整流电路的效率计算方法分析桥式整流电路的损耗来源和优化策略进行实例演示，让学生更好地理解桥式整流电路的效率与损耗分析11.4 教学评价学生能够了解桥式整流电路的效率计算方法学生能够掌握桥式整流电路的损耗分析和优化方法第十二章：桥式整流电路的噪声与滤波12.1 教学目标让学生了解桥式整流电路的噪声产生原因让学生掌握桥式整流电路的滤波技术和降噪方法12.2 教学内容桥式整流电路的噪声产生原因桥式整流电路的滤波技术和降噪方法12.3 教学过程讲解桥式整流电路的噪声产生原因介绍桥式整流电路的滤波技术和降噪方法进行实例演示，让学生更好地理解桥式整流电路的噪声与滤波12.4 教学评价学生能够了解桥式整流电路的噪声产生原因学生能够掌握桥式整流电路的滤波技术和降噪方法第十三章：桥式整流电路的可靠性分析13.1 教学目标让学生了解桥式整流电路的可靠性指标让学生掌握桥式整流电路的可靠性分析和提高方法13.2 教学内容桥式整流电路的可靠性指标桥式整流电路的可靠性分析和提高方法13.3 教学过程讲解桥式整流电路的可靠性指标分析桥式整流电路的可靠性影响因素和提高策略进行实例演示，让学生更好地理解桥式整流电路的可靠性分析13.4 教学评价学生能够了解桥式整流电路的可靠性指标学生能够掌握桥式整流电路的可靠性分析和提高方法第十四章：桥式整流电路的实战应用案例14.1 教学目标让学生了解桥式整流电路在实际项目中的应用案例让学生掌握桥式整流电路在实战中的设计和优化方法14.2 教学内容桥式整流电路在实际项目中的应用案例桥式整流电路在实战中的设计和优化方法14.3 教学过程讲解桥式整流电路在实际项目中的应用案例分析桥式整流电路在实战中的设计和优化方法进行实例演示，让学生更好地理解桥式整流电路的实战应用14.4 教学评价学生能够了解桥式整流电路在实际项目中的应用案例学生能够掌握桥式整流电路在实战中的设计和优化方法第十五章：桥式整流电路的前景与发展趋势15.1 教学目标让学生了解桥式整流电路在现代电子技术中的重要性让学生掌握桥式整流电路的发展趋势和未来应用领域15.2 教学内容桥式整流电路在现代电子技术中的重要性桥式整流电路的发展趋势和未来应用领域15.3 教学过程讲解桥式整流电路在现代电子技术中的重要性分析桥式整流电路的发展趋势和未来应用领域进行实例演示，让学生更好地理解桥式整流电路的前景与发展趋势15.4 教学评价学生能够了解桥式整流电路在现代电子技术中的重要性学生能够掌握桥式整流电路的发展趋势和未来应用领域重点和难点解析本文主要介绍了桥式整流电路的基本概念、组成元件、工作原理、应用领域、设计优化、故障分析与维修、实验操作以及前景与发展趋势等方面的内容。

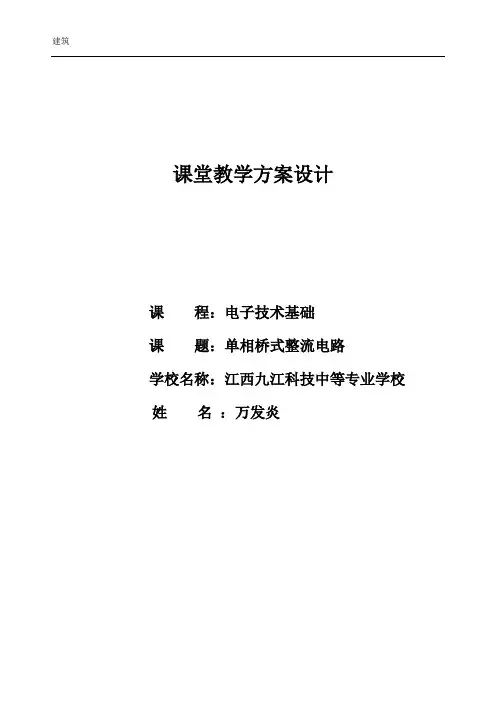

课堂教学方案设计课程：电子技术基础课题：单相桥式整流电路学校名称：江西九江科技中等专业学校姓名：万发炎“单相桥式整流电路”教学设计对比提问3分钟回忆下列电路通过对比提问复习的方式引出本节课要学的内容，及时表扬主动回答的学生给出课上表现成绩，触动其他学生积极参与通过考虑,复习巩固所学知识,积极回答增强自信导入新课设想一下：是否有一种电路能充分利用变压器的正负半周实现整流的功能，并且变压器不需要有中心抽头呢？老师提出疑问，设置一个悬念学生按事先分组形式进行讨论分组讨论实验解决15分钟先由学生讨论作答，然后用PPT课件投影讲解桥式整流电路的工作思路1、正半周时，电流由上至下经过电阻2、负半周时，电流也由上至下经过电阻老师提示注意正、负半周时电流流过负载的方向，组合两图，引导学生根据前面学习的两种整流电路，说明左图要实整流，要在a、b、c、d四点间应放置什么整流元件？从每组中找出代表到黑板上画出本组的结果学生思考老师的问题，在作业本上试着连接，能实现整流功能的组商量好派代表连接实际电路,提高学生的动手能力及团队协作能力+_R L_R L_+cabdR L3、组合以上两图4、结论老师提示（根据电工原理中学习混联电路的变形方法）学生试着将电路进行变形，使其看上去比较美观学生进行分析，比比看那组能最先设计好美观的电路4、电路变形提示并观看学生的整理结果，进行指点同组讨论拿出最佳方案新课讲授20分钟1、教师用多媒体课件进行演示，用发光二极管代替整流二极管及负载电阻，直观的显示工作过程中二极管的导通情况及负载中的电流流向2、教师用多媒体动画投影桥式整流电路正负半周的电流流向及工作波形：正半周时，V1，V3导通，电流经a-V1-RL-V3-b;负半周时，V2，V4导通，电流经b-V2-RL-V4-a指导学生观看发光二极管的导通情况，并做好记录根据发光二极管的导通情况，各组进行比赛，看那组先写出整流电路两种情况下的电流流程，教师对优胜组进行口头表扬dacbV1 V2V4R Ld V3TcT ab+ˉR LV1V2V4V3dV1 V2V3 V4EV5RV5RV1 V2V3 V4E3、负载和二极管中电压与电流的计算V L ＝0.9V 2I L ＝LR 2V 9.0 V RM ＝2V 2I V ＝21I L提示将桥式整流电路与全波整流电路比较学生思考全波整流电路的公式比较不同之处并检验自己的掌握情况4、优缺点： 优点：电源利用率高，变压器无中心抽头，二极管承受的反压低。

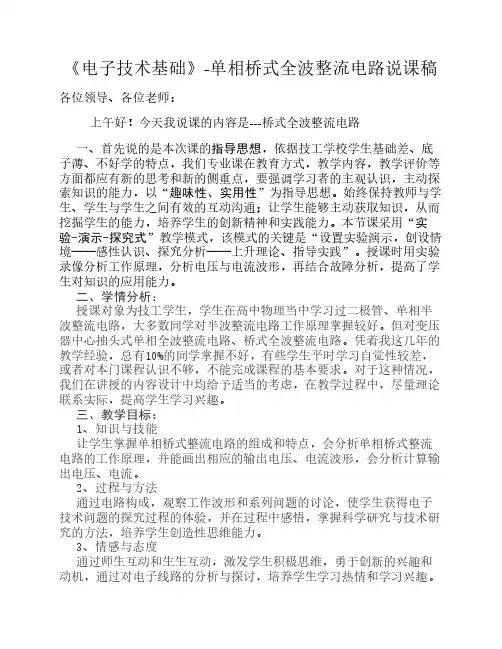

《电子技术基础》-单相桥式全波整流电路说课稿各位领导、各位老师：上午好！今天我说课的内容是---桥式全波整流电路一、首先说的是本次课的指导思想，依据技工学校学生基础差、底子薄、不好学的特点，我们专业课在教育方式，教学内容，教学评价等方面都应有新的思考和新的侧重点，要强调学习者的主观认识，主动探索知识的能力，以“趣味性、实用性”为指导思想。

始终保持教师与学生、学生与学生之间有效的互动沟通；让学生能够主动获取知识，从而挖掘学生的能力，培养学生的创新精神和实践能力。

本节课采用“实验-演示-探究式”教学模式，该模式的关键是“设置实验演示，创设情境——感性认识、探究分析——上升理论、指导实践”。

授课时用实验录像分析工作原理，分析电压与电流波形，再结合故障分析，提高了学生对知识的应用能力。

二、学情分析：授课对象为技工学生，学生在高中物理当中学习过二极管、单相半波整流电路，大多数同学对半波整流电路工作原理掌握较好。

但对变压器中心抽头式单相全波整流电路、桥式全波整流电路。

凭着我这几年的教学经验，总有10%的同学掌握不好，有些学生平时学习自觉性较差，或者对本门课程认识不够，不能完成课程的基本要求。

对于这种情况，我们在讲授的内容设计中均给予适当的考虑，在教学过程中，尽量理论联系实际，提高学生学习兴趣。

三、教学目标：1、知识与技能让学生掌握单相桥式整流电路的组成和特点，会分析单相桥式整流电路的工作原理，并能画出相应的输出电压、电流波形，会分析计算输出电压、电流。

2、过程与方法通过电路构成，观察工作波形和系列问题的讨论，使学生获得电子技术问题的探究过程的体验，并在过程中感悟，掌握科学研究与技术研究的方法，培养学生创造性思维能力。

3、情感与态度通过师生互动和生生互动，激发学生积极思维，勇于创新的兴趣和动机，通过对电子线路的分析与探讨，培养学生学习热情和学习兴趣。

四、教学策略：通过一系列实验演示，让学生积极主动地投入到教学活动中去。

1、单相桥式整流电路教案一等奖一、授课教师：万发炎（九江科技中专）二、授课时间：1节课（45分钟）三、授课对象：09春季电子班学生（一年级第一学期学生）四、课型：讲授型（配合多媒体投影教学）、五、教具：电脑、投影仪及自备课件六、参考教材：高等教育出版社出版中等职业教育国家规划教材《电子技术基础》第二版陈振源主编七、教学目的：1、了解单相桥式整流电路的结构特点。

2、理解单相桥式整流电路的工作原理及工作波形。

3、初步掌握单相桥式整流电路输出电压，电流的计算及晶体二极管的选择。

八、教学重点：1、单相桥式整流电路工作原理工作波形的理解。

2、单相桥式整流电路输出电压、电流的计算及二极管的选择。

3、教会学生单相桥式整流电路多种形式电路图的画法。

九、教学难点：如何引导启发学生通过对比的方法得到单相桥式整流电路输出电压，电流的计算及二极管的`选择方法。

十、教学方法：启发对比教学法为主，多媒体辅助直观教学法为辅。

十一、教学程序（一）、巧妙举例，温故知新。

1、教师启发式举例：九江大中大新桥头一段路为单行线，只能顺行不能逆行。

二极管的单向导电特性就类似于这种特点。

2、提出问题a 、整流是指将转换成的过程。

是利用管的特性工作的。

b 、列表对比：前面所学的单相半波及全波整流电路的特点3、分析问题：能否利用不带中心抽头变压器也构成“全波”整流电路？4、解决问题（引入新课）采用今天要学习的单相桥式整流电路。

屏幕投影：学习目标（二）对比分析、讲授新课1、单相桥式整流电路结构（屏幕投影电路原理图）师：单相桥式电路与前面两个电路相比，在结构上有何不同？生：变压器没有中心抽头，采用了四个整流二极管。

师：因为电路连接形式如电工中电桥电路，故称为桥式整流电路。

2、单相桥式整流电路的工作原理①、工作过程屏幕投影问题：电源正半周和负半周哪些二极管导通，哪些二极管截止？电流流向如何？学生短暂思考；屏幕投影：a、u2正半周，d1、d3导通，d2、d4截止，电流流向为：a →d1 →rl →d3→bb、u2负半周，d2、d4导通，d1、d3截止，电流流向为：a →d2 →rl →d4 →b②、工作波形和电路计算屏幕投影问题：负载上电压、电流的波形怎样？大小如何计算？屏幕：将负载上电压、电流波形演示出来师：单相桥式整流电路与单相全波整流电路一样，也是全波波形；由此推导负载上电压及电流计算方法与全波整流电路相同，即ul=0.9u2, il=ul/rl=0.9u2/rl。

单相桥式整流与滤波电路的安装和测试教案第一章：教学目标与内容简介1.1 教学目标1. 了解单相桥式整流电路的原理与特点；2. 学会桥式整流电路的安装与测试方法；3. 掌握单相桥式整流与滤波电路的应用场景。

1.2 教学内容1. 单相桥式整流电路的基本原理；2. 桥式整流电路的元件与连接方式；3. 单相桥式整流与滤波电路的安装步骤；4. 电路测试与故障排查方法。

第二章：单相桥式整流电路原理与特点2.1 电路原理1. 桥式整流电路的电路图；2. 桥式整流电路的工作原理；3. 桥式整流电路的输出电压与电流。

2.2 电路特点1. 桥式整流电路的优点；2. 桥式整流电路的缺点。

第三章：桥式整流电路的安装与连接3.1 元件准备1. 元器件清单与参数；2. 元器件的识别与检测。

3.2 电路安装1. 印刷电路板的设计与制作；2. 元器件的焊接与布线；3. 电路的调试与修改。

第四章：单相桥式整流与滤波电路的测试与故障排查4.1 电路测试1. 测试仪器与设备；2. 测试方法与步骤；3. 测试结果的分析与处理。

4.2 故障排查1. 故障现象的观察与描述；2. 故障原因的分析与判断；3. 故障的排除与修复。

第五章：单相桥式整流与滤波电路的应用实例5.1 应用场景介绍1. 桥式整流电路在家用电器中的应用；2. 桥式整流电路在工业设备中的应用。

5.2 实例分析1. 实例电路图与工作原理；2. 实例电路的安装与调试；3. 实例电路的性能分析与优化。

第六章：安全操作与维护6.1 安全操作1. 电路测试与实验操作规范；2. 焊接操作的安全注意事项；3. 故障排查时的安全防护措施。

6.2 电路维护1. 电路的日常检查与保养；2. 电路故障的预防与处理；3. 电路升级与改造的方法。

第七章：桥式整流电路的性能优化7.1 电路性能指标1. 整流电路的效率与输出电压；2. 滤波电路的滤波效果与频率响应。

7.2 性能优化方法1. 提高整流电路的效率；2. 改善滤波电路的性能；3. 电路参数的优化与调整。

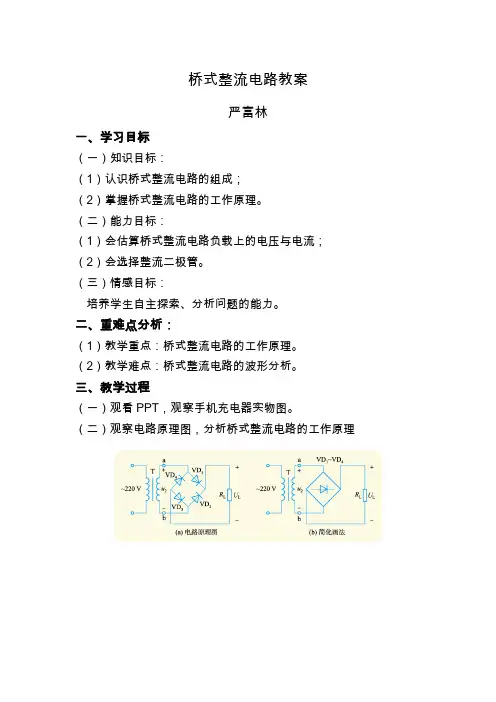

桥式整流电路教案严富林一、学习目标（一）知识目标：（1）认识桥式整流电路的组成；（2）掌握桥式整流电路的工作原理。

（二）能力目标：（1）会估算桥式整流电路负载上的电压与电流；（2）会选择整流二极管。

（三）情感目标：培养学生自主探索、分析问题的能力。

二、重难点分析：（1）教学重点：桥式整流电路的工作原理。

（2）教学难点：桥式整流电路的波形分析。

三、教学过程（一）观看PPT，观察手机充电器实物图。

（二）观察电路原理图，分析桥式整流电路的工作原理1．桥式整流电路的工作过程（1）当输入电压u2为正半周时，VD1、VD3导通，VD2、VD4截止，电流I L如图（a）中虚线箭头所示。

此电流流经负载RL时，在RL上形成了上正下负的输出电压。

（2）当u2为负半周时，VD2、VD4导通，VD1、VD3截止，电流IL如图（b）中虚线箭头所示。

该电流流经RL的方向和正半周时电流流向一致，同样在RL上形成了上正下负的输出电压。

由此可见，无论u2处于正半周还是负半周，都有电流分别流过两个二极管，并以相同方向流过负载RL，是单方向的全波脉动波形。

2.波形图分析（三）教师演示仿真实验（四）参数计算1.负载上的直流电压与直流电流的估算（1）负载上的直流电压ULU L =0.9 U 2（2）负载上的直流电流ILI L =L L R U =0.9LL R U 2．整流二极管的选择I F ≥I L /2U RM ≥2U 2例：有一直流负载需直流电压6V ，直流电流0.4A ，如果采用单相桥式整流电路，试求电源变压器的二次电压，并选择整流二极管的型号。

解： 由U L =0.9U 2，可得变压器二次电压的有效值为U 2=9.0L U =9.06V ≈6.7V 通过二极管的平均电流 I F =21I L =21×0.4A=0.2A=200mA 二极管承受的反向电压 U RM =2U 2=9.4V根据以上求得的参数，查阅整流二极管参数手册，可选择IFM=300mA ，URM=10V 的2CZ56A 型整流二极管，或者选用符号条件的其他型号二极管，如1N4001等。

提问导入: 什么电子 设备需要 用到直流 电？激发 兴趣手机数码相机基础知识整流和滤波电路NOKIA^ At* X?¥艰E|J ■中US 筑二用口置5 E^SKSFOLFIMIW EC MCI ShGflr. □KUiX LH# gGHdlS 旧8M ADE 周UF 川提问：如何 得到直流 电曜rm:党口叶 PftOPf ？LV M^EMFuXEF 导入：1、什么电子设备需要用到直流电?㈠单相桥式整流电路将交流电变换为直流电（脉动）的过程称为整流，利用二极管的单向导 电性可以实现整流整流电路单相整流电路三相整流电路，根据整流电路的形式还可分为半 波、全波和桥式整流电路。

1 .电路结构单相桥式整流电路如图1-7所示。

在电路中，4只整流二极管连接成电 桥形式，称为桥式整流电路。

常有如图1-7所示的几种形式的画法，其中图（c ）为单相桥式整流电 路最常用的简单画法。

数码相机锂电手机充电器电脑电源 直流稳压电源结合演示 讲解⑻电路面法1 0)电路画法2 (c)匍化国法图1-7单相桥式整流电路2.工作原理在交流电压u2的正半周(即0〜2「时，整流二极管VD1、VD3正偏导通，VD2、VD4反偏截止，产生电流i L通过负载电阻R L,并在负载电阻R L 上形成输出电压u L，如图1-8(a)所示。

在交流电压u2的负半周(即t1~t2)时，整流二极管VD2、VD4正偏导通，VD1、VD3反偏截止，产生电流i L同样通过负载电阻R L,并在负载电阻R L上形成输出电压u L，如图1-10(b)所示。

输出信号的波形如图1-10(c)所示。

结合演示讲解VEH］如老、VD1-VD4图1-8单相桥式整流电路工作原理在交流电压u9的一个周期（正、负各半周），都有相同一方向的电流流2过RL,4只整流二极管中，两只导通时另两只截止，轮流导通工作，并以周期性地重复工作过程。

在负载R L上得到大小随时间看改变但方向不变的全波脉动直流输出电流i L和输出电压u L，所以这种整流电路属于全波整流类型。

桥式整流电路教案第一章：桥式整流电路简介1.1 教学目标让学生了解桥式整流电路的基本概念。

让学生掌握桥式整流电路的组成和作用。

让学生了解桥式整流电路的应用领域。

1.2 教学内容桥式整流电路的定义：桥式整流电路是一种利用四个二极管进行整流的电路。

桥式整流电路的组成：四个二极管、一个负载电阻和一个输入交流电源。

桥式整流电路的工作原理：当输入交流电源的正半周电压到来时，两个二极管导通，负载电阻上产生电流；当输入交流电源的负半周电压到来时，两个二极管导通，负载电阻上同样产生电流。

这样，负载电阻上得到的是单向脉动的直流电流。

1.3 教学方法采用讲解、演示和实验相结合的方法进行教学。

使用电路图和实物电路进行讲解和演示。

引导学生通过实验观察桥式整流电路的工作原理。

1.4 教学评估通过课堂讲解和实验，评估学生对桥式整流电路的基本概念和组成是否掌握。

通过提问和作业，评估学生对桥式整流电路的工作原理是否理解。

第二章：桥式整流电路的电路图和符号2.1 教学目标让学生掌握桥式整流电路的电路图和符号。

2.2 教学内容桥式整流电路的电路图：介绍桥式整流电路的电路连接方式和各个元件的作用。

桥式整流电路的符号：介绍二极管和负载电阻的符号表示方法。

2.3 教学方法使用电路图和符号进行讲解和演示。

引导学生通过观察和分析电路图和符号，理解桥式整流电路的组成和作用。

2.4 教学评估通过课堂讲解和实验，评估学生对桥式整流电路的电路图和符号是否掌握。

第三章：桥式整流电路的工作原理3.1 教学目标让学生了解桥式整流电路的工作原理。

3.2 教学内容桥式整流电路的工作原理：介绍桥式整流电路在正半周和负半周的工作过程。

3.3 教学方法使用电路图和符号进行讲解和演示。

引导学生通过观察和分析电路图和符号，理解桥式整流电路的工作原理。

3.4 教学评估通过课堂讲解和实验，评估学生对桥式整流电路的工作原理是否理解。

第四章：桥式整流电路的性能和特点4.1 教学目标让学生了解桥式整流电路的性能和特点。

《桥式整流电路》任务书公开课教案教学设计一、教学目标1. 让学生了解并掌握桥式整流电路的原理和特点。

2. 培养学生动手操作能力，通过实验验证桥式整流电路的工作原理。

3. 提高学生分析问题和解决问题的能力，能够运用桥式整流电路解决实际问题。

二、教学内容1. 桥式整流电路原理及组成2. 桥式整流电路的特点3. 桥式整流电路的应用4. 桥式整流电路的实验操作5. 桥式整流电路的故障分析与解决方法三、教学方法1. 采用讲授法讲解桥式整流电路的原理、特点和应用。

2. 采用实验法验证桥式整流电路的工作原理。

3. 采用案例分析法分析桥式整流电路在实际应用中的故障和解决方法。

4. 采用小组讨论法让学生分组讨论，分享学习心得和实验结果。

四、教学准备1. 准备桥式整流电路的实验器材，包括电源、二极管、电阻等。

2. 准备多媒体教学设备，如投影仪、电脑等。

3. 准备相关教学资料，如PPT、实验指导书等。

五、教学过程1. 导入新课：通过展示桥式整流电路的实际应用场景，引发学生兴趣，导入新课。

2. 讲解桥式整流电路原理：讲解桥式整流电路的原理和组成，让学生了解其工作原理。

3. 讲解桥式整流电路特点：分析并讲解桥式整流电路的特点，让学生了解其优势。

4. 实验操作：指导学生进行桥式整流电路的实验操作，让学生动手验证桥式整流电路的工作原理。

5. 故障分析与解决方法：分析桥式整流电路可能出现的故障，讲解解决方法，提高学生解决问题的能力。

6. 小组讨论：让学生分组讨论，分享学习心得和实验结果，互相交流，增进理解。

7. 总结：对本节课的内容进行总结，强调桥式整流电路的重要性和应用价值。

8. 布置作业：布置相关练习题，巩固所学知识，提高学生的实际应用能力。

教学评价：通过学生的课堂表现、实验操作、作业完成情况等方面进行评价，了解学生对桥式整流电路知识的掌握程度。

六、教学延伸1. 对比分析桥式整流电路与其他整流电路的优缺点，如半波整流电路、全波整流电路等。

单相桥式整流电路一、教学目标●知识目标：1、单相桥式整流电路的电路结构2、单相桥式整流电路的整流原理3、掌握单相桥式整流电路负载上的直流电压和电流参数计算●能力目标：1、体验科学探究过程2、提高知识迁移能力3、能应用单相桥式整流电路解决简单问题●情感目标：通过引导学生从分析和实验中发现整流电路的工作特性，让学生体验在实际中解决问题的成就感和学习过程的快乐，保持学习电子技术课程的热情。

二、教学重难点重点：单相桥式整流电路的结构及整流原理的掌握难点：单相桥式整流电路整流原理的过程分析三、教学方法：讲授法启发法演示法四、教学用具：计算机投影仪仿真实验软件实验教具五、教学课时： 1课时六、教学过程：（一）引入及复习1、从登山运动过程中“勇往直前、锲而不舍才能攀登到最高峰”这个精神映射到在学习中也是这样，同学们就像优秀的登山运动员勇于攀过一一座知识的山峰，从而享受由此给自己带来的成就感和学习的快乐。

2、通过大屏幕显示标有单相半波整流电路的小山及所包括的知识点，提问：大家是否想再登上比这小山更高的山（复习旧课的同时激发学生学习本堂课知识的积极性和求知欲）。

3、通过大屏幕显示标有单相桥式整流电路的大山，告诉学生这就是我们本堂课要攀登的山峰（在学生积极的学习气氛中引入新课）。

V 1V 3V 4V 2v 2V LI LI VI VV 1V 3V4V 2v 2V L I LI VI VV 1V 4 V 2R LV 3（二）讲授新课1、分析电路结构：（大屏幕显示桥式单相全波整流电路。

）单相桥式整流电路由电源变压器T 、4只整流二极管V1～V4和负载RL 组成。

其中4只整流二极管组成桥式电路的4条臂，变压器二次绕组和接负载的输出端分别接在桥式电路的两个对角线顶点。

2、分析整流原理：屏幕显示幻灯片，结合二极管的特性分析在V L 的正半周和负半周时流过负载R L 的电流方向。

正半周：二极管V1、V3正偏导通，V2、V4反偏截止。
