ZT-031B半自动OCA真空贴合机功能键介绍ZT-031B半自动真空贴合机的功能按键如下：1、显示屏答：显示数值调节所用的2、压力表答：显示压力的数值大小，一般在4~5个压，包括配合调节按钮进行数值调节所使用。
而有些客户会问我们，你们的压力是不是太大了，其实并非如此，因为根据设计者而言，我们设定的数值压力为稳定气压，而有些客户问道，有些说2到3个压力就行，多了会爆屏，其实并非如此，是要根据机器的稳定性能去决定的！3、真空表答：显示真空度负数值，一般到-96以上为正常范围，高原气候的调节为-85以上。
这里不需要客户去调节，并且调节起来极其复杂。
而真空压值是要根据当地的气候控制。
4、缸体答：方便自己查看，缸体为密封状态，不能有漏气现象，漏气效果会受影响。
5、按键答：调节时间数值所用6、温控答：温度控制在40度~60度之间，加热效果更佳。
7、温控开关8、复位键答：这个橙色的复位键起到的作用就是当你不是正常操作但却启动了按键的时候可以马上按住这个复位键，让它恢复到待启动状态，以免发生意外，再者就是当操作过程中突然发现有不对的地方的时候可以马上复位回来，中断意外的发生。
9、启动键答：刚接触到这些机器的朋友会问，为什么要装两个启动键呢？其实这是一个很人性化的设计，因为很多买这些设备回去都是拿回家去使用的，在家里难免会有小孩或者旁人在机器不是正常使用的情况下按到了而启动了机器。
那么，我们同时装上两个启动键的话，那么机器就必须要同时按住两个启动键才能启动，单按到一个的话它是不会启动的。
注意事项：本贴合机为半自动，需把托盘推至在顶点才按下启动键。
否则无法启动。
背面功能讲解1、上下速度调节阀答:控制稳定的速度下压，不宜过快。
2、真空泵管道接口3、空压机管道接口4、保险丝答：如不启动不显示，说明保险丝断开不导电5、真空泵电源答：真空泵的电源是由OCA真空贴合机所控制的，很多朋友总是把电源插在外接电源上。
6、贴合机电源答：最后把电源插上即可。
亿涛顺利科技官网： 如今，在手机爆屏维修以及新屏贴合中，大多数都需要使用到OCA真空贴合机。
OCA真空贴合机的全贴合技术可以通过OCA胶或者水胶，将面板与触摸屏以无缝隙的方式完全黏贴在一起，相较于以前的框贴来说，可以提供更好的显示效果。
那么为什么要用OCA真空贴合机来贴合屏幕?OCA真空贴合机贴合屏幕的优势有哪些?下面跟随深圳贴合机厂家亿涛顺一起来看看吧。
使用OCA真空贴合机来贴合屏幕，有以下几个优点：
1、更佳的显示效果。
使用OCA真空贴合机来贴合屏幕可以取消了屏幕间的空气，能大幅降低光线反射、减少透出光线损耗从而提升亮度，增强屏幕的显示效果。
2、屏幕隔绝灰尘和水汽。
亿涛顺利科技官网： 普通贴合方式的空气层容易受环境的粉尘和水汽污染，影响机器使用;使用OCA真空贴合机来贴合屏幕，由于使用OCA胶，所以填充了空隙，显示面板与触摸屏紧密贴合，粉尘和水汽无处可入，保持了屏幕的洁净度。
3、减少噪声干扰。
触摸屏与显示面板紧密结合除能提升强度外，全贴合更能有效降低噪声对触控讯号所造成的干扰，提升触控操作流畅感。
4、使机身更薄。
使用OCA真空贴合机来贴合屏幕，可以拥有更薄的机身，触摸屏与显示屏使用光学胶水贴合，只增加25μm-50μm的厚度，更薄的模块厚度为整机结构设计提供了更大的灵活性，更薄的机身提高产品档次，彰显技术含量。
深圳市亿涛顺科技有限公司，即Yitaoshun，是中国手机屏幕修复设备制造领域的新兴领军企业。
专注于提供手机屏幕修复设备和技术综合解决方案，产品包括分离机,除胶机,覆膜机,贴合机,除泡机,热压机,压排机等设备,广泛运用于苹果,三星,小米,华为等主流品牌手机爆屏修复。
亿涛顺利科技官网： 随着智能手机使用人数的激增，手机屏意外摔裂是大概率事件，据国外的一组数据表明，一个人的手机每年平均有3次被摔坏的可能，这也促使了手机爆屏维修行业的发展，而oca真空贴合机作为手机爆屏维修行业中重要设备之一，oca 真空贴合机的作用就体现出来了，那么oca真空贴合机是怎样工作的，和亿涛顺贴合机小编一起云了解一下吧。
oca真空贴合机的工作原理：采用PLC作为整个系统的控制中心，将手机液晶屏幕和玻璃盖板置于真空坏境的真空箱中，利用oca真空贴合机的气缸压力将真空缸的里模下降，将放在真空缸下模的玻璃盖板和液晶屏幕完全压合，来实现贴附全过程操作，从而完成手机屏幕生产当中的关键工艺，即OCA贴合工艺。
在实际中oca真空贴合机是这样工作的：oca真空贴合机工作前，首先把oca真空贴合机的电源开关打开，把手机屏和盖板用水胶模具固定好，对好位，然后拿出来放在加热板上面，再按oca真空贴合的启动建，让oca真空贴合机自动进行贴合过程，大概经过十几秒整个贴合过程就完成了，最后从oca真空贴合机取出来即可。
亿涛顺利科技官网： 深圳市亿涛顺科技有限公司，即Yitaoshun，是中国手机屏幕修复设备制造领域的新兴领军企业。
专注于提供手机屏幕修复设备和技术综合解决方案，产品包括分离机,除胶机,覆膜机,贴合机,除泡机,热压机,压排机等设备,广泛运用于苹果,三星,小米,华为等主流品牌手机爆屏修复。
为了让更多的手机维修技术人员享受到亿涛顺专业、高科技含量、安全实用的手机屏幕修复设备和先进技术，亿涛顺在中国深圳福田核心商业区设立了客户体验中心，将前沿技术、产品和应用展示给国内外客户，同时也提高了售后服务的质量和效率。
智能手机发展正经历一场前所未有的变革，智能手机触摸屏越来越大，已发展到无按键的趋势，手机触摸屏的坏损爆裂几率显著增加，今天的亿涛顺正厚积薄发，以全新的技术与的服务开创中国手机屏幕修复设备新的篇章!亿涛顺官网：。
展望兴OCA真空贴合机技术手册尊敬的客户：感谢您使用展望兴科技自主研发的OCA真空贴合机，在使用前，请认真阅读使用手册，否则可能因使用不当或者对本设备了解不够，造成不必要的损失或令人不愉快的事。
在使用过程中，如出现质量问题，请及时与我公司联系，我们会在第一时间帮您解决问题。
一、OCA真空贴合机概述OCA真空贴合机是用于液晶玻璃与基板上贴附的设备及电容式触摸屏硬对硬贴贴合的专用设备，原理是在真空环境中通过压合达到贴合的目的，操作简单易懂。
该设备采用PLC控制系统，确保系统工作稳定可靠。
通过手动、自动两档来自由控制，彩色触摸屏显示输入，中文菜单，所有参数设置浏览简洁直观。
配合大功率真空泵，真空度高，确保贴合质量。
二、主要技术参数2、1参数设定（一般情况下）2、1、1真空表–96.0KPA2、1、2显控设定参数下压时间 35-45（单位0.1S）破真空时间20-25（单位0.1S）前进延时 2.0（单位1S）贴合时间 2.0（单位1S）上升延时 1.0（单位1S）三、设备基本简介OCA真空贴合机操作面板提示：展望兴OCA真空贴合机机器具有220V电压，为了您的身体安全需接地线。
可以在机器上随便找一颗螺丝引线出来接到电源总闸的地线上。
四、各项用途简介真空表：测量真空缸在真空泵抽取其中气体时的一个数据显示显控：可触摸式，设定系统参数以及让设备在手动状态下完美运行电源开关：设备开机手动、自动：设备的两档控制报警灯:发出蜂鸣声，提醒机器出现了故障复位键：手动状态下让机器回复到起始状态急停键：让机器在自动状态下紧急停止工作启动键：自动状态下，按下此两按键，可让机器自行完美运行压膜板调节阀：通过此调节阀来控制压膜上下的速度及压力大小五、运行准备检查气管、电源、真空泵是否连接完毕。
设备通电后，先进行手动操作，检查各部件是否能正常运行，有无报警。
1）将双档开关拨到手动档位上2）点击显控气缸前进→真空缸下降→开真空→压膜下降→压膜上升→破真空→真空缸上升→气缸后退确认运行正常操作确认正常后，将手动挡拨到自动挡位，双手同时按下启动键，机器即可自动完美运行。

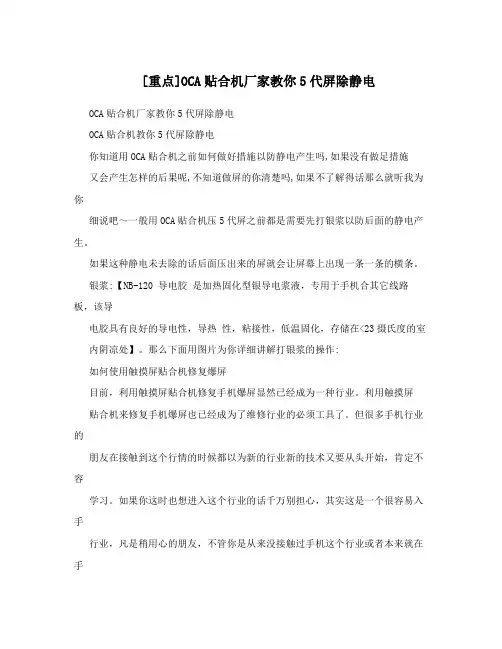

[重点]OCA贴合机厂家教你5代屏除静电OCA贴合机厂家教你5代屏除静电OCA贴合机教你5代屏除静电你知道用OCA贴合机之前如何做好措施以防静电产生吗,如果没有做足措施又会产生怎样的后果呢,不知道做屏的你清楚吗,如果不了解得话那么就听我为你细说吧～一般用OCA贴合机压5代屏之前都是需要先打银浆以防后面的静电产生。
如果这种静电未去除的话后面压出来的屏就会让屏幕上出现一条一条的横条。
银浆:【NB-120 导电胶是加热固化型银导电浆液，专用于手机合其它线路板，该导电胶具有良好的导电性，导热性，粘接性，低温固化，存储在<23摄氏度的室内阴凉处】。
那么下面用图片为你详细讲解打银浆的操作:如何使用触摸屏贴合机修复爆屏目前，利用触摸屏贴合机修复手机爆屏显然已经成为一种行业。
利用触摸屏贴合机来修复手机爆屏也已经成为了维修行业的必须工具了。
但很多手机行业的朋友在接触到这个行情的时候都以为新的行业新的技术又要从头开始，肯定不容学习。
如果你这时也想进入这个行业的话千万别担心，其实这是一个很容易入手行业，凡是稍用心的朋友，不管你是从来没接触过手机这个行业或者本来就在手机行业的朋友都不用把它当一回事，相信你三天基本一个行业的触摸屏贴合机等设备都能轻易上手。
手机爆屏维修从开始的分离到后面的完工都是一个简单但细节重要的。
下面就用一副完整的触摸屏贴合机压屏流程图为大家描述做屏流程吧～液晶压屏机为你介绍OCA液晶压屏机是一个手机爆屏维修行业的必要工具，修复手机爆屏的所利用到的耗材最多的就是OCA了，OCA就是我们平时所说的干胶。
每种品牌的手机都有相对应的OCA，但一般情况下大尺寸的OCA都是可以用在小尺寸的屏上的，只要把多余的裁掉就行。
下面就为大家介绍一下液晶压屏机常用到的OCA吧～【OCA产品介绍】OCA光学胶是重要触摸屏的原材料之一。
是将光学压克力胶做成无基材，然后在上下底层，再各贴合一层离型薄膜，是一种无基体材料的双面贴合胶带。
1、电源：单相AC110-220V ，0.75-1KW ，50/60HZ2、空气压力：0.4-0.6MP3、尺寸：300*290*370mm4、重量：32Kg全体构成图1、插上电源，插上气管2、打开总电源开头，各电气部件通电正常，整机进入待机状态。
3、打开气源开关，把气压送进机内，调侧过滤器，拉起圆钮，旋转调至压力5Kg ，数字气压表有显示，旋动精密调压阀使气压表为所需值（例如：350=0.35MP=3.5Kgf=3.5个大气压力）4、触摸屏显示：如（图一）5、轻触显示屏开机按钮，如（图2）平台气缸推出，设备自动进入无泡工作待 一、规格∨ 二、机器全体构成及说明 ∨三、操作说明 ∨机状态，如（图2）6、此时将待压屏放在托盘上，按启动开关开始进入自动无泡工作模式，如（图3）：无泡模式贴合一次工作产品全过程可在3-5分钟的时间完毕，时间可调高效模式贴合一次工作产品全过程可在20-50秒钟的时间完毕，时间可调7、若需要修改贴合参数可点触键盘输入设立密码（9988）即可显示和修改相关参数（规定了设定范围）如（图4）：8、若要切换高效贴合模式，可返回到第2步点触高效模式。
9、自动运营中紧急情况下按急停键，设备将进入待机状态，请注意托盘进出，以免夹伤。
10、贴合过程中，假如要提前出仓，点击出仓键即可。
11、按电源键关机，托盘自动关闭后再关闭进气阀。
12、温度设立：按一下SET键，再按上、下键，调至所需温度，设立完毕。
1、气压总是调不大，请检查空压机自身的气压是否过低。
2、触摸屏通信不良，请检查显示屏与PLC的连接电缆两端的连接头是否松动。
3、开机后仓门不会自动打开，请注意数字压力表，压力要在显示200以上，右侧指针压力表要在4（Kg）-6（Kg）之间。
4、机器不通电，请检查保险丝（15A）是否熔断并更换。
5、贴合机工作过程中，忽然关机后再开机，仓门不会自动开，是由于仓内保持着真空，此时按一下出仓键或急停键后，右旋弹出即可开仓门。
操作使用説明書真空贴合机型号: ZWX-SJ-203编号: -03-16E目录1．设备说明Ｐ 11－1 设备用途1－2 设备技术参数1－3 设备安装1—4 设备润滑2．设备结构简介Ｐ 23．操作方法说明Ｐ 3 3－1 运行准备3－2 手动操作3－3 自动操作3－4 指示说明3－5 安全操作说明4．真空负压表使用说明Ｐ 9 5．气动系统Ｐ 96．电气系统 P 9 6－1 主回路图6－2 PLC梯形图１．设备说明１－１设备用途本设备为本公司设计制造, 用于苹果、三星、小米、 HTC等各高端智能手机的组装及爆屏的返修。
１－2 设备主要技术参数设备外形尺寸: 长 530 宽 450 高 570重量: 50 kg系统最大工作压力: 0.8MPa系统额定工作压力: 0.4-0.6MPa生产节拍: 15~20 S电源电压: AC 220 V１－3 设备安装设备安装时注意调节各脚垫的高度使设备保持水平。
安装地点应注意设备操作、维护和修理的必要空间。
１－4 设备润滑设备活动部件需定期加润滑油, 以保证设备精度及延长设备使用寿命。
1、各注油嘴需每十五个工作日注入润滑脂( 硝基脂) 一次。
2、直线轴承根据时间工作时间注机油( GB/T314-1994导轨油) , 一般情况下每十五个工作日注油一次。
2．设备结构简介3．操作方法説明3－１运行准备１) 接上主电源。
２) 将主气管接到空压机上。
３) 检查电源, 气源及真空泵各连接处正常。
４) 按下电源按钮。
注: 1、按下电源按钮后, 电源指示灯亮, 以做通电提醒。
2、通电后, 请确认照明灯管亮, 操作面板及真空表显示正常。
3－２手动操作设备通电后, 先要进行手动操作, 检查机器各运动部件是否运行正常, 有无异响。
1) 将手动/自动转换开关拨到手动。
2) 依次轻按操作面板上气缸前进＞真空气缸下降＞开真空＞压模下降＞压模上升＞破真空＞真空气缸上升＞气缸后退按键, 确认机器运行正常。

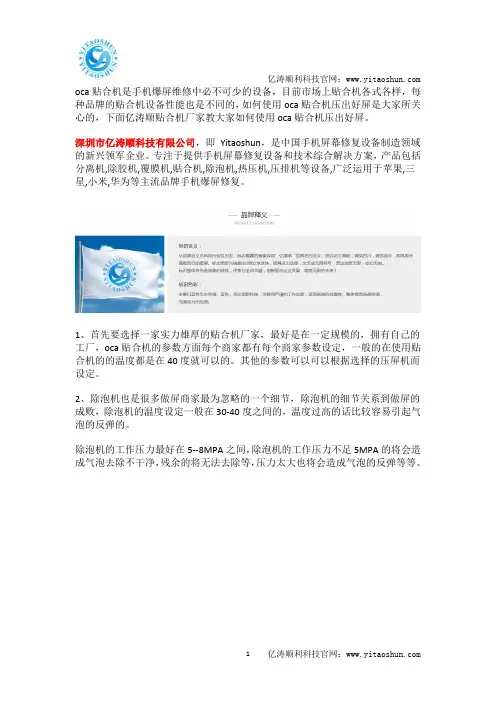

亿涛顺利科技官网： oca贴合机是手机爆屏维修中必不可少的设备，目前市场上贴合机各式各样，每种品牌的贴合机设备性能也是不同的，如何使用oca贴合机压出好屏是大家所关心的，下面亿涛顺贴合机厂家教大家如何使用oca贴合机压出好屏。
深圳市亿涛顺科技有限公司，即Yitaoshun，是中国手机屏幕修复设备制造领域的新兴领军企业。
专注于提供手机屏幕修复设备和技术综合解决方案，产品包括分离机,除胶机,覆膜机,贴合机,除泡机,热压机,压排机等设备,广泛运用于苹果,三星,小米,华为等主流品牌手机爆屏修复。
1、首先要选择一家实力雄厚的贴合机厂家，最好是在一定规模的，拥有自己的工厂，oca贴合机的参数方面每个商家都有每个商家参数设定，一般的在使用贴合机的的温度都是在40度就可以的。
其他的参数可以可以根据选择的压屏机而设定。
2、除泡机也是很多做屏商家最为忽略的一个细节，除泡机的细节关系到做屏的成败，除泡机的温度设定一般在30-40度之间的，温度过高的话比较容易引起气泡的反弹的。
除泡机的工作压力最好在5--8MPA之间，除泡机的工作压力不足5MPA的将会造成气泡去除不干净，残余的将无法去除等，压力太大也将会造成气泡的反弹等等。
亿涛顺利科技官网：3、OCA干胶质量是整个做屏的关键，使用的干胶质量不好，胶的杂质就会越多，除泡后存在的气泡酒会越多的，在选择OCA胶的时候尽量选择质量好的，厚度最好在200um-250um的。
在使用压屏机的时候很多朋友在碰到气泡反弹的第一时间就会想到的就是OCA 压屏机的问题，其实机器是小部分，更加重要的是OCA干胶和做屏的手法问题，做屏还需要注意的就是贴胶的手法。
亿涛顺利科技官网：为了让更多的手机维修技术人员享受到亿涛顺专业、高科技含量、安全实用的手机屏幕修复设备和先进技术，亿涛顺在中国深圳福田核心商业区设立了客户体验中心，将前沿技术、产品和应用展示给国内外客户，同时也提高了售后服务的质量和效率。
OCA贴合机真空表使用说明书一．OCA贴合机真空表各部分名称和功能
动作显示灯(绿色)：显示开关的动作状况。
LED显示：显示当时压力的状态、设定模式的状态、所选定
的表示单位、错误代码。
△按键：移动至下一模式以及增加O N∕OFF设定值。
使
用于向顶峰显示模式的切换。
▽按键：返回至上一模式以及减小ON∕OFF设定值。
使用
于向低谷显示模式的切换。
SET键：使用于各模式的切换及设定值的确定。
二、设定、调整
1、初期设定
1、1 设定顺序
设定模式→初期设定（设定输出模式∕应答时间∕显示
颜色切换）→压力设定（输入压力开关输出的设定值）→测
目的，可以设定清零等机能。
）
1、2初期设定
请按SET键2秒以上，显示部变如图所示，进行显示颜色设定。
单位表示记号为M的场合，默认为SI单位。
1、2、1显示色设定
选择LCD设定
显示颜色改变时，请按△键或▽键选择需要的颜色。
按SET键，进入动作模式设定
设定模拟信号输出的场合，请按△键或▽键，从「Gm」（绿色）〈＝〉「Red」（红色）选择使用的显示色。
请按SET键，切换为动作模式设定。
1、2、2动作模式设定
可以选择压力开关的动作模式。
显示现在选择的动作模式。
请按△键或▽键选择要选用的动作模式。
请按SET键，切换为输出形式设定。
1、2、3输出形式设定
压力开关的输出形式可以任意设定。
显示现在选择的输出形式。
请按△键或▽键，进行选择。
请按SET键，切换为应答时间设定。
1、2、4应答时间设定
压力开关的输出应答时间可以任意设定。
通过设定应答时间，可以防止震荡的产生。
显示现在已设定的应答时间。
请按△键或▽键，选择应答时间
请按SET键，设定切换为自动预设设定。
动作模式为上下限比较模式的场合，请按SET键回归到测定模式。
1、2、5 自动预设设定
以测定压力为基准，自动进行压力设定。
显示现在的设定内容。
进行自动预设时，请按△键或▽键进行选择。
请按SET 键，返回测定模式。
选择显示单位（显示单位型号不为“M”的场合）
可以自由选择显示的单位类型。
请按△键或▽键，变换单位，设定值按照选定单位自动进行变换。
按SET照PA ⇔GF ⇔bAr ⇔PSi ⇔inH ⇔mmH 顺序变换。
请按SET键，切换为显示色设定。
各单位的设定/分解能力
1、2、6,压力设定
１．设定为手动设定的场合
测定模式时，按SET键，切换为设定值显示状态「P_1」或「n_1」与设定值交替闪烁显示。
按SET键，显示下一个设定值。
按△键或▽键进入数值变更模式。
（参照数值设定方法）
设定为迟滞模式的场合
迟滞模式时，「P_1」设定后，「H」和其设定值交替闪烁显示。
按SET键，返回至测定模式。
按△键或▽键进入数值变更模式。
（参照数值设定方法）
迟滞设定为2digits 以下的场合，输入压力接近设定点时产生异动，压力开关输出可能出现振荡。
1、2、7 微调整模式（显示值微调整机能）
测定模式时，同时按SET键和▽键2秒以上，显示「FSt」和压测定值。
按△键或▽键，改变设定值。
不按SET键2秒以上，回归到「FSt ⇔测定」值显示状态。
按SET键,显示出调整量(百分比)，与「FSC 」交接时闪烁。
按SET键，返回到测定模式。
减少输出值的偏差，使表示值一致。
压力传感器的表示值在±5%:ISE，±2.5%:ZSE 的范围内，可以进行微调。
注）进行显示值微调时，压力设定值可能有±1digit 的变动。
1、2、8功机能设定
（１）峰压保持，谷压保持显示功能
日常测定中，可以检测并更新最大值和最小值，并可以保持显示值。
按△键1秒以上，最大压力值显示闪烁并被保持。
再次按△键1秒以上，保持状态解除，返回到测定模式。
按▽键1秒以上，最小压力值显示闪烁并被保持。
再次按▽键1秒以上，保持状态解除，返回到测定模式。
（２）锁定功能
可以防止因误操作引起的错误输入。
按SET键4秒以上，显示为「Loc」或「UnL」按△键或▽键，进行选择，按SET键进行设定。
键不好操作时，请设定「Loc」,设定为锁定模式。
按SET键4秒以上，解除锁定机能，显示为现在的设定，请设定「UnL 」。
３．清零机能
测定压力与大气压相比，当浮动在±70digits 范围内时，可以将显示调整为零。
（由于产品个体的差异，存在±10%F.S.设定范围的不同。
）在不受元压力影响，检测一定量以上的压力变动的场合也是有效的。
同时连续按△键或▽键，设定显示值为零。
松开按键，返回到测定模式
展望兴科技ZT-032型OCA贴合机真空表外观图：
