第十一章：刷油、防腐蚀、绝热工程

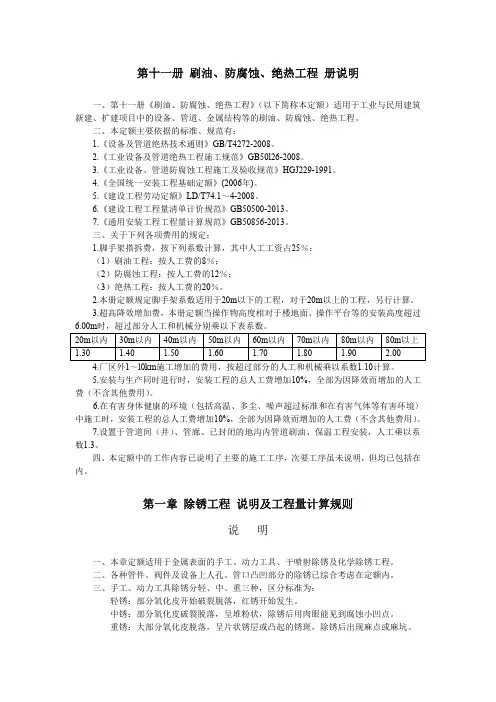

第十一册刷油、防腐蚀、绝热工程册说明一、第十一册《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备及管道绝热技术通则》GB/T4272-2008。

2.《工业设备及管道绝热工程施工规范》GB50l26-2008。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-1991。

4.《全国统一安装工程基础定额》(2006年)。

5.《建设工程劳动定额》LD/T74.1～4-2008。

6.《建设工程工程量清单计价规范》GB50500-2013。

7.《通用安装工程工程量计算规范》GB50856-2013。

三、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％：（1）刷油工程：按人工费的8％；（2）防腐蚀工程：按人工费的12％；（3）绝热工程：按人工费的20％。

2.本册定额规定脚手架系数适用于20m以下的工程，对于20m以上的工程，另行计算。

3.超高降效增加费，本册定额当操作物高度相对于楼地面、操作平台等的安装高度超过6.00m时，超过部分人工和机械分别乘以下表系数。

20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.004.厂区外1～l0km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

6.在有害身体健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

7.设置于管道间（井）、管廊、已封闭的地沟内管道刷油、保温工程安装，人工乘以系数1.3。

四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。

《石油化工安装工程预算定额》2007版－制作说明发布文号中国石化建[2007]621号施行日期2008年1月1日子目信息安装费指标14042 条。

相关链接中国石化建[2007]620号：《石油化工安装工程费用定额》（2007版）中国石化建[2011]960号：关于2011年动态调整石油化工安装工程定额和指标的通知总说明一、《石油化工安装工程预算定额》（以下简称本定额）共分为十册，包括：第一册设备安装工程；第二册工业管道安装工程；第三册金属贮罐、球形罐、气柜及其它金属结构工程；第四册电气安装工程；第五册自动化控制装置及仪表安装工程；第六册工业炉窑砌筑工程；第七册给排水、采暖及消防安装工程；第八册通风、空调安装工程；第九册刷油、绝热、防腐蚀工程；第十册电信安装工程。

二、本定额适用于石油化工工程建设项目的新建、改扩建安装工程，其他煤化工、天然气化工项目可根据建设特点参照执行；本定额是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是编制施工图预（结）算的依据，是实行工程招投标时编制标底和报价的依据，是实行工程量清单计价的参考依据，也是编制概算指标的基础。

本定额与《石油化工安装工程费用定额》配套执行。

三、本定额依据国家和石油化工行业现行的有关产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制。

四、本定额按照目前石油化工行业内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织及劳动效率综合取定，除各册另有说明外，均不得因上述因素有差异而对定额进行调整。

五、本定额按下列正常的施工条件进行编制㈠设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

㈡安装工程和土建工程之间的交叉作业正常。

㈢安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。

㈣水、电供应均满足安装施工正常使用。

㈤正常的气侯、地理条件和施工环境。

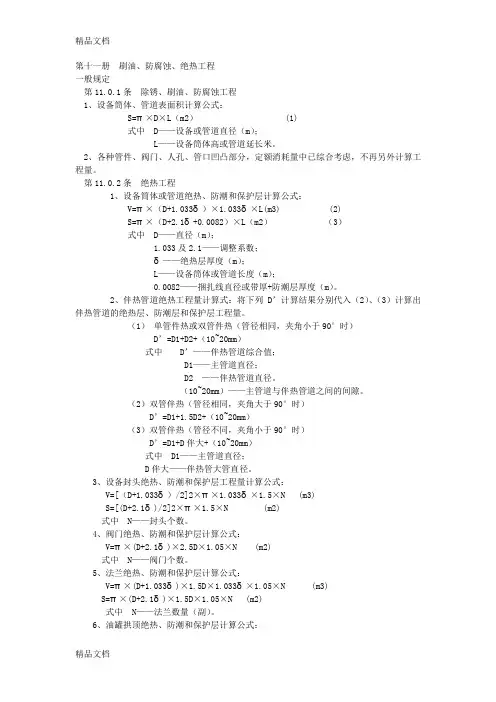

第十一册刷油、防腐蚀、绝热工程一般规定第11.0.1条除锈、刷油、防腐蚀工程1、设备筒体、管道表面积计算公式：S=π×D×L（m2） (1)式中 D——设备或管道直径（m）；L——设备筒体高或管道延长米。

2、各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。

第11.0.2条绝热工程1、设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L(m3) (2)S=π×（D+2.1δ+0.0082）×L（m2）（3）式中 D——直径（m）；1.033及2.1——调整系数；δ——绝热层厚度（m）；L——设备筒体或管道长度（m）；0.0082——捆扎线直径或带厚+防潮层厚度（m）。

2、伴热管道绝热工程量计算式：将下列D’计算结果分别代入（2）、（3）计算出伴热管道的绝热层、防潮层和保护层工程量。

（1）单管件热或双管件热（管径相同，夹角小于90°时）D’=D1+D2+（10~20mm）式中 D’——伴热管道综合值；D1——主管道直径；D2 ——伴热管道直径。

（10~20mm）——主管道与伴热管道之间的间隙。

（2）双管伴热（管径相同，夹角大于90°时）D’=D1+1.5D2+（10~20mm）（3）双管伴热（管径不同，夹角小于90°时）D’=D1+D伴大+（10~20mm）式中 D1——主管道直径；D伴大——伴热管大管直径。

3、设备封头绝热、防潮和保护层工程量计算公式：V=[（D+1.033δ）/2]2×π×1.033δ×1.5×N (m3)S=[(D+2.1δ)/2]2×π×1.5×N (m2)式中 N——封头个数。

4、阀门绝热、防潮和保护层计算公式：V=π×(D+2.1δ)×2.5D×1.05×N (m2)式中 N——阀门个数。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

说明一、本章包括除锈工程，刷油工程，绝热工程，防腐蚀涂料工程，玻璃钢衬里工程，橡胶板及塑料板衬里工程，衬铅及搪铅工程，喷镀工程，耐酸砖、板衬里工程等9节；共1248条基价子目。

二、本章为各章的相关项目适用于各章的刷油、防腐蚀、绝热工程。

三、本章以国家和有关工业部门发布的现行产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程为依据。

四、本章基价的工作内容除各节已说明的工序外，还包括工种间交叉配合的停歇时间，临时移动水、电源，配合质量检查和施工地点范围内的设备、材料、成品、半成品、工器具的运输等。

五、本章基价不包括使用机械翻转施工的增加费用，发生时可按施工方案另行计算。

六、一般钢结构(包括吊、支、托架、梯子、栏杆、平台)、管廊钢结构以100kg为单位。

大于400mm型钢及H 型钢制钢结构以10m2为单位，参照设备与矩形管道基价子目。

七、本章基价中操作物的高度是按距离楼地面6m考虑的。

工程量计算规则一、工程量计算公式1.除锈、刷油工程(1)设备筒体、管道表面积计算公式：Ｓ＝π×Ｄ×Ｌ(1)式中π--圆周率；Ｄ--设备或管道直径；Ｌ--设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

2.防腐蚀工程(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门、弯头、法兰表面积计算式：①阀门表面积Ｓ＝π×Ｄ×2.5Ｄ×Ｋ×Ｎ(2)式中Ｄ--直径；Ｋ--1.05；Ｎ--阀门个数。

②弯头表面积Ｓ＝π×Ｄ×1.5Ｄ×2π×Ｎ/Ｂ(3)式中Ｄ--直径；Ｎ--弯头个数；Ｂ值取定为：90°弯头Ｂ＝4；45°弯头Ｂ＝8。

③法兰表面积Ｓ＝π×Ｄ×1.5Ｄ×Ｋ×Ｎ(4)式中Ｄ--直径；Ｋ--1.05；Ｎ--法兰个数。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D××K×N图一式中D——直径；K——；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D××K×2π×N／B式中D——直径；K——；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D××K×N图三式中D——直径；K——；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π××N式中N——封头个数；——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋δ)×δS＝π×(D＋δ＋×L图五式中D——直径、——调整系数；δ——绝热层厚度；L——设备筒体或管道长；——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

D′＝D1＋D2 ＋(10～20mm)式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。

第十一册刷油、防腐蚀、绝热工程（一）工程量计算公式1、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分，不再另外计算。

2、防腐蚀工程。

(1)设备筒体、管道表面积计算公式同(1)。

(2)阀门表面积计算式：(图一)S＝π×D×2.5D×K×N图一式中D——直径；K——1.05；N——阀门个数。

(3)弯头表面积计算式：(图二)图二S＝π×D×1.5D×K×2π×N／B式中D——直径；K——1.05；N——弯头个数；B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：(图三)S＝π×D×1.5D×K×N图三式中D——直径；K——1.05；N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：(图四)图4S＝π×(D＋A)×A式中D——直径；A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：(图五)图五S＝L×π×D+(D[]22)×π×1.5×N式中N——封头个数；1.5——系数值。

3、绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δS＝π×(D＋2.1δ＋0.0082)×L图五式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式：①单管伴热或双管伴热(管径相同，夹角小于90°时)。

Ⅳ、刷油、绝热、防腐蚀工程Ⅳ、刷油、绝热、防腐蚀工程说明一、本定额内容适用于设备、管道、金属结构等的刷油、绝热、防腐蚀工程，不适于建筑防腐蚀工程，也不适用于建筑工程中的金属结构刷油。

二、暖气片的除锈、刷油面积应按散热面积计算，大60除锈、刷油面积为每片1.2m2，小60为每片0.9m2。

三、一般钢结构包括吊托支架、梯子、栏杆、平台及金属构件等。

四、只用管材制作的钢结构的除锈、刷油、防腐蚀按管道展开面积乘以系数1.20再采用管道的相应子目。

一、除锈说明一、各种管件、阀门及设备上人孔、管口凸凹部分的除锈已综合考虑在定额内。

二、手工、动力工具除锈分轻、中两种，区分标准为轻锈：部分氧化皮开始破裂脱落，红锈开始发生。

中锈：部分氧化皮破裂脱落，呈堆粉状，除锈后用肉眼能见到腐蚀小凹点。

三、本定额不包括除微锈（标准：氧化皮完全紧附，仅有少有锈点），发生时执行轻锈定额乘以系数0.2。

四、因施工需要发生的二次除锈，应另行计算。

五、设备φ1000mm以下除锈，采用管道子目。

二、刷油说明一、本章定额适用于金属面、管道、设备、通风管道、金属结构与玻璃布面、石棉布面、抹灰面等刷（喷）油漆工程。

二、金属面刷油不包括除锈工作内容。

三、各种管件、阀门和设备上人孔、管口凸凹部分的刷油已综合考虑在定额内，不得另行计算。

四、本章定额按安装地点，就地刷（喷）油漆考虑，如安装前管道集中刷油，人工乘以系数0.7（暖气片除外）。

五、本章定额主材与稀干料可以换算，但人工与材料消耗量不变。

六、标志色环等零星刷油，执行相应定额项目，其人工乘以系数1.2。

七、第三遍刷油按相应项目第二遍刷油定额执行。

三、绝热说明一、本章定额适用于设备、管道、通风管道的绝热工程。

二、保温厚度大于100mm、保冷厚度大于80mm时应分层施工，工程量应分层计算。

但是如果设计要求保温层厚度小于100mm，保冷厚度小于80mm也需分层时，也应分层计算工程量。

三、管道绝热工程，除法兰、阀门外，其他管件均已考虑在内；设备绝热工程，除法兰、人孔外，其封头已考虑在内。

第十一册刷油、防腐蚀、绝热工程册说明一、第十一册《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备及管道绝热技术通则》GB/T4272-2008。

2.《工业设备及管道绝热工程施工规范》GB50l26-2008。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-1991。

4.《全国统一安装工程基础定额》(2006年)。

5.《建设工程劳动定额》LD/T74.1～4-2008。

6.《建设工程工程量清单计价规范》GB50500-2013。

7.《通用安装工程工程量计算规范》GB50856-2013。

三、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％：（1）刷油工程：按人工费的8％；（2）防腐蚀工程：按人工费的12％；（3）绝热工程：按人工费的20％。

2.本册定额规定脚手架系数适用于20m以下的工程，对于20m以上的工程，另行计算。

3.超高降效增加费，本册定额当操作物高度相对于楼地面、操作平台等的安装高度超过6.00m时，超过部分人工和机械分别乘以下表系数。

20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.004.厂区外1～l0km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

6.在有害身体健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

7.设置于管道间（井）、管廊、已封闭的地沟内管道刷油、保温工程安装，人工乘以系数1.3。

四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。

安徽省安装工程定额章节说明及工程量计算规则（第十一册刷油防腐蚀绝热工程）册说明一、第十一册《刷油、防腐蚀、绝热工程》以下简称“本册定额”，适用于设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本册定额编制的主要技术依据有：1. 《工业设备及管道防腐蚀工程施工规范》GB 50726—20112. 《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727—20113. 《工业设备及管道绝热工程施工规范》GB 50126—20084. 《工业设备及管道绝热工程施工质量验收规范》GB 50185—20105. 《石油化工绝热工程施工质量验收规范》GB 50645—20116. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923.1—20117. 《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分: 已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T 8923.2—20088. 《橡胶衬里第1部分：设备防腐衬里》GB 18241.1—20149. 《乙烯基酯树脂防腐蚀工程技术规范》GB/T 50590—201010.《钢结构防火涂料》GB 14907-200211.《砖板衬里化工设备》HG/T 20676—199012.《橡胶衬里化工设备》HG/T 20677—201313.《耐酸砖》GB/T 8488—200814.《绝热用岩棉、矿渣棉及其制品》GB/T 11835—201615.《管道与设备绝热-保温》08K507—1、08R418—116.《管道与设备绝热-保冷》08K507—2、08R418—217.《柔性泡沫橡塑绝热制品》GB／T 17794—200818.《全国统一安装工程预算定额》第十一册《刷油、防腐蚀、绝热工程》GYD—211—200019.《全国统一安装工程基础定额》第三册《刷油、绝热与防腐蚀》GJD—203—200620.《建设工程劳动定额》LD/T 74.3—200821.《化工安装工程防腐、绝热劳动定额》LD/T 76.8—2000三、下列费用可按系数分别计取：1. 脚手架搭拆费：刷油、防腐蚀工程按人工费的7％；绝热工程按人工费的10%；其费用中人工费占35%。
