刷油、防腐蚀、绝热工程量清单计价规范

第十一册刷油、防腐蚀、绝热工程册说明一、第十一册《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备及管道绝热技术通则》GB/T4272-2008。

2.《工业设备及管道绝热工程施工规范》GB50l26-2008。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-1991。

4.《全国统一安装工程基础定额》(2006年)。

5.《建设工程劳动定额》LD/T74.1～4-2008。

6.《建设工程工程量清单计价规范》GB50500-2013。

7.《通用安装工程工程量计算规范》GB50856-2013。

三、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％：（1）刷油工程：按人工费的8％；（2）防腐蚀工程：按人工费的12％；（3）绝热工程：按人工费的20％。

2.本册定额规定脚手架系数适用于20m以下的工程，对于20m以上的工程，另行计算。

3.超高降效增加费，本册定额当操作物高度相对于楼地面、操作平台等的安装高度超过6.00m时，超过部分人工和机械分别乘以下表系数。

20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.004.厂区外1～l0km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

6.在有害身体健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

7.设置于管道间（井）、管廊、已封闭的地沟内管道刷油、保温工程安装，人工乘以系数1.3。

四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。

刷油.绝热计算刷油工程：管道刷油以米计算，按图示中心线刷油工程：设备筒体、管道表面积防腐蚀工程：计算设备、管道内壁防腐蚀工程1.设备筒体、管道表面积S=π*D*L2.阀门表面积S=π*D*2.5D*K*N K=1.05N-个数3.弯头表面积90°弯头S=π*D*1.5D*2π*N/B N-个数B=44.法兰表面积S=π*D*1.5D*K*N K=1.05N-个数5.设备和管道法兰翻边防腐工程量S=π*(D+A)*A A-法兰翻边宽6、带封头的设备表面积（刷油）GB50586-2013清单计价规则-P153S=L*π*D+(D/2)*π*K*N K=1.056、带封头的设备表面积（防腐蚀涂料）GB50586-2013清单计价规则-P154S=L*π*D+(D2/2)*π*K*N K=1.56.设备筒体.管道绝热.防潮和保护层V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L7.单管伴热或双管伴热(管径相同,夹角小于90°时)D'=D1+D2+(10~20mm)D1-主管双管伴热(管径相同,夹角大于90°时)D2-伴热管直径D'=D1+1.5D2+(10~20mm)双管伴热(管径不同,夹角小于90°时)D'=D1+D伴大+(10~20mm)将D'计算代入6公式计算8.设备封头绝热.防潮和保护层工程量V=(D+1.033δ)*(D+1.033δ)/4*π*1.033δ*1.5*NS=(D+2.1δ)*(D+2.1δ)/4*π*1.5*N9.阀门绝热.防潮和保护层工程量V=π*(D+1.033δ)*2.5D*1.033δ*1.05*NS=π*(D+2.1δ)*2.5D*1.05*N10.法兰绝热.防潮和保护层工程量V=π*(D+1.033δ)*1.5D*1.033δ*1.05*NS=π*(D+2.1δ)*1.5D*1.05*N11.弯头绝热.防潮和保护层工程量V=π*(D+1.033δ)*1.5D*2π*1.033δ*N/BS=π*(D+2.1δ)*1.5D*2π*N/B12.拱顶罐封头绝热.防潮和保护层工程量V=2πr*(h+1.033δ)*1.033δS=2πr*(h+2.1δ)r-油罐拱顶球面半径绝热工程第二层（直径）工程量：GB50586-2013清单计价规则-P159 D=（D+2.1δ）+0.0082，以此类推油以米计算，按图示中心线以延长米计算，不扣除附属构筑物、管件及阀门等所占长度。

《四川省建设工程工程量清单计价定额》通用安装工程定额说明（刷油、防腐蚀、绝热工程）M刷油、防腐蚀、绝热工程分册说明一?《刷油?防腐蚀?绝热工程》(以下简称本定额)适用于新建?扩建项目中的设备?管道?金属结构等的刷油?防腐蚀?绝热工程?二?本定额是依据现行有关国家的产品标准?设计规范?施工及验收规范?技术操作规程?质量检评标准和安全操作规程编制的,也参考了行业?地方标准,以及有代表性的工程设计?施工资料和其他资料?主要依据的标准和规范有:1.《设备及管道保温技术通则》GB/T4272-20082.《工业设备及管道绝热工程施工规范》GB50126-2008;3.《工业设备及管道防腐蚀工程施工质量验收规范》GB50727-2011;4.《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96;5.《石油化工设备和管道涂料防腐蚀设计规范》SH/T3022-2011?三?一般钢结构(包括吊?支?托架?梯子?栏杆?平台)?管廊钢结构以“100kg”为计量单位;大于400mm型钢及H型钢制结构以“10m2”为计量单位,按展开面积计算。

四?关于下列各项费用的规定:1.脚手架搭拆费,按下列系数计算,其中人工工资占25%?(1)刷油工程:按人工费的8%,措施项目清单编码为0313********;(2)防腐蚀工程:按人工费的12%,措施项目清单编码为0313********;(3)绝热工程:按人工费的20%,措施项目清单编码为0313********?2.超高降效增加费,以设计标高正负零为准,当安装高度超过±6.00m时,超过部分人工和机械分别乘以下表系数:工程量计算规则一?工程量计算公式(一)除锈?刷油工程1.设备筒体?管道表面积计算公式:S=π×D×L式中: π———圆周率;D———设备或管道直径;L———设备筒体高或管道延长米?2.计算设备筒体?管道表面积时已包括各种管件?阀门?人孔?管口凹凸部分,不再另外计算?(二)防腐蚀工程1.设备筒体?管道表面积计算公式同(一)?2.阀门?弯头?法兰表面积计算公式:(1)阀门表面积计算公式(图1):S=π×D×2.5D×K×N式中: D———直径;K———1.05;N———阀门个数?(2)弯头表面积计算公式(图2):S=π×D×1.5D×2π×N/B式中: D———直径;N———弯头个数;B值取定为———90°弯头B=4;45°弯头B=8?(3)法兰表面积计算公式(图3):S=π×D×1.5D×K×N式中: D———直径;K———1.05;N———法兰个数?3.设备和管道法兰翻边防腐蚀工程量计算公式(图4):S=π×(D+A)×A式中: D———直径;A———法兰翻边宽?4.带封头的设备防腐(或刷油)工程量计算公式(图5):式中: N———封头个数;1.5———系数值?(三)绝热工程量1.设备筒体或管道绝热?防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δ×LS=π×(D+2.1δ+0.0082)×L式中: D———直径;1.033?2.1———调整系数;δ———绝热层厚度;L———设备筒体或管道长;0.0082———捆扎线直径或钢带厚?2.伴热管道绝热工程量计算式:(1)单管伴热或双管伴热(管径相同,夹角小于90°时);D＇=D1+D2+(10~20)式中: D＇———伴热管道综合值;D1———主管道直径;D2———伴热管道直径;(10~20)———主管道与伴热管道之间的间隙(mm)?(2)双管伴热(管径相同,夹角大于90°时):D＇=D1+1.5D2+(10~20)(3)双管伴热(管径不同,夹角小于90°时):D＇=D1+D伴大+(10~20)式中: D＇———伴热管道综合值;D1———主管道直径?将上述D＇计算结果分别代入相应公式计算出伴热管道的绝热层?防潮层和保护层工程量?3.设备封头绝热?防潮和保护层工程量计算式:V=[(D+1.033δ)/2]2π×1.033δ×1.5×NS=[(D+2.1δ)/2]2×π×1.5×N4.阀门绝热?防潮和保护层计算公式:V=π(D+1.033δ)×2.5D×1.033δ×1.05×NS=π(D+2.1δ)×2.5D×1.05×N5.法兰绝热?防潮和保护层计算公式:V=π(D+1.033δ)×1.5D×1.033δ×1.05×NS=π×(D+2.1δ)×1.5D×1.05×N6.弯头绝热?防潮和保护层计算公式:V=π(D+1.033δ)×1.5D×2π×1.033δ×N/BS=π×(D+2.1δ)×1.5D×2π×N/B式中:B值———90°弯头B=4;45°弯头B=8?7.拱顶罐封头绝热?防潮和保护层计算公式:V=2πr×(h+1.033δ)×1.033δS=2πr×(h+2.1δ)二?计量单位:1.刷油工程和防腐蚀工程中设备?管道以“10m2”为计量单位?一般金属结构和管廊钢结构以“100kg”为计量单位;H型钢制结构(包括大于400mm的型钢)以“10m2”为计量单位?2.绝热工程中绝热层以“m3”为计量单位;防潮层?保护层以“10m2”为计量单位?计算设备?管道内壁防腐蚀工程量时,当壁厚大于等于10mm时,按其内径计算;当壁厚小于10mm时,按其外径计算?M.1除锈工程说明一?本章适用于金属表面的手工?动力工具?干喷射除锈及化学除锈工程?二?各种管件?阀件及设备上人孔?管口凸凹部分的除锈已综合考虑在定额内?三?喷射除锈标准:Sa3级:除净金属表面上油脂?氧化皮?锈蚀产物等一切杂物,呈现均一的金属本色,并有一定的粗糙度?Sa2.5级:完全除去金属表面的油脂?氧化皮?锈蚀产物等一切杂物,可见的阴影条纹?斑痕等残留物不得超过单位面积的5%?Sa2级:除去金属表面上的油脂?锈皮?松疏氧化皮?浮锈等杂物,允许有附紧的氧化皮?四?手工?动力工具除锈分轻?中?重三种,区分标准为:轻锈:部分氧化皮开始破裂脱落,红锈开始发生?中锈:氧化皮部分破裂脱落,呈堆粉状,除锈后用肉眼能见到腐蚀小凹点?重锈:氧化皮大部分脱落,呈片状锈层或凸起的锈斑,除锈后出现麻点或麻坑?五?直径小于或等于1000mm设备手工除锈采用管道除锈相应子目?六?喷射除锈按Sa2.5级标准确定?若变更级别标准,如Sa3级按人工?材料?机械乘以系数1.1,Sa2级或Sa1乘以系数0.9计算?七?本章定额不包括除微锈(标准:氧化皮完全紧附,仅有少量锈点),发生时按轻锈定额的人工?材料?机械乘以系数0.2?八?因施工需要发生的二次除锈,其工程量另行计算?M.2刷油工程说明一?本章适用于金属面?管道?设备?通风管道?金属结构与玻璃布面?石棉布面?玛蹄脂面?抹灰面等刷(喷)油漆工程? 二?金属面刷油不包括除锈工作内容?三?各种管件?阀件和设备上人孔?管口凹凸部分的刷油已综合考虑在定额内,不得另行计算?四?各种油漆在布面?灰面刷漆时,可按下表比例换算(基数按相应金属面用量):五?本章定额按安装地点就地刷(喷)油漆考虑,如安装前管道集中刷油,人工乘以系数0.7(暖气片除外)?六?标志色环等零星刷油,采用本章定额相应子目,其人工乘以系数2.0?七?本章中的缺项部分,可套用相近子项,其主材与干稀料可换算,但人工与材料消耗量不变?M.3防腐蚀涂料工程说明一?本章适用于设备?管道?金属结构等各种防腐涂料工程?二?本章聚合热固化是采用蒸汽及红外线间接聚合固化考虑的,如采用其他方法,应按施工方案另行计算?三?如采用本章未包括的新品种涂料,可按相近项目执行,其人工?机械消耗量不变?四?埋地管道普通防腐执行本章有关子目,加强防腐?特加强防腐按设计要求分别执行本分册相关子目?五?本章定额不包括热固化内容,发生时另行计算?六?涂料配比与实际设计配合比不同时,可根据设计要求进行换算,但人工?机械不变?七?本章定额过氯乙烯涂料是按喷涂施工方法考虑的,其他涂料均按刷涂考虑的,若发生喷涂施工时,其人工乘以系数0.3,材料乘以系数1.16,增加喷涂机械内容?八?环氧煤沥青漆涂层厚度:普通级:0.3mm厚,包括底漆一遍,面漆两遍;加强级:0.5mm厚,包括底漆一遍,面漆三遍及玻璃丝布一层;特加强级:0.8mm厚,包括底漆两遍,面漆四遍及玻璃丝布二层;使用该定额时根据不同级别,组合相应定额子目?M.4手工糊衬玻璃钢工程说明一?本章适用于碳钢设备手工糊衬玻璃钢和塑料管道玻璃钢增强工程?二?施工工序:材料运输?填料干燥过筛?设备表面清洗?塑料管道表面打毛?清洗?胶液配制?刷涂?腻子配制?刮涂?玻璃丝布脱脂?下料?贴衬?三?本章施工工序不包括金属表面除锈,发生时其工程量按本分册“M.1除锈工程”有关项目计算?四?塑料管道玻璃钢增强所用玻璃布幅宽是按200~250mm考虑的?五?如因设计要求或施工条件不同,对所用胶液配合比?材料品种与本章定额不同时,可按本章各种胶液中树脂用量为基数进行换算? 六?玻璃钢聚合固化方法与定额不同时,按施工方案另计?七?本章定额是按手工糊衬方法考虑的,不适用于手工糊制或机械成型的玻璃钢制品工程?M.5橡胶板及塑料板衬里工程说明一?本章适用于金属管道?管件?阀门?多孔板?设备的橡胶板衬里;金属表面的软聚氯乙烯塑料板衬里工程?二?本章橡胶板及塑料板用量包括:1.有效面积需用量(不扣除人孔);2.搭接面积需用量;3.法兰翻边及下料时的合理损耗量?三?带有超过总面积15%衬里零件的贮槽?塔类设备,其人工乘以系数1.4?四?本章不包括除锈工作内容?五?本章热硫化橡胶板衬里的硫化方法,按间接硫化处理考虑,需要直接硫化处理时,其人工乘以系数1.25,其他按施工方案另行计算?六?本章中塑料板衬里工程,搭接缝均按胶接考虑,若采用焊接时,其人工乘以系数1.8,胶浆用量乘以系数0.5,聚氯乙烯塑料焊条用量为5.19kg/10m2?M.6衬铅及搪铅工程说明一?本章适用于金属设备?型钢等表面衬铅?搪铅工程?二?铅板焊接采用氢─氧焰;搪铅采用氧─乙炔焰?三?本章不包括金属表面除锈,发生时其工程量按本分册“M.1除锈工程”相关项目计算?四?设备衬铅不分直径大小,均按卧放在滚动器上施工,对已经安装好的设备进行挂衬铅板施工时,其人工乘以系数1.39,材料?机械消耗量不得调整?五?本章定额衬铅铅板厚度按3mm考虑,若铅板厚度大于3mm时,人工乘以系数1.29,材料?机械另计?M.7喷镀(涂)工程说明一?本章适用于金属管道?设备?型钢等表面气喷镀工程及塑料和水泥砂浆的喷涂工程?二?施工工具:喷镀采用国产SQP-1(高速?中速)气喷枪;喷塑采用塑料粉末喷枪?三?喷镀和喷塑采用氧─乙炔焰?四?本章不包括除锈工作内容?M.8耐酸砖?板衬里工程说明一?本章适用于各种金属设备的耐酸砖?板衬里工程?二?树脂耐酸胶泥包括环氧树脂?酚醛树脂?呋喃树脂?环氧酚醛树脂?环氧呋喃树脂耐酸胶泥等? 三?调制胶泥不分机械和手工操作,均执行本定额?四?工序中不包括金属设备表面除锈,发生时执行本分册“M.1除锈工程”相关项目?五?立式设备人孔等部位发生旋拱施工时,每10m2增加木材0.01m3?铁钉0.20kg?六?硅质耐酸胶泥衬砌块材需要勾缝时,其勾缝材料按相应项目树脂胶泥消耗量的10%计算,人工按相应项目人工消耗量的10%计算?七?衬砌砖?板按规范进行自然养护考虑,若采用其他方法养护,按施工方案另行计算?八?胶泥搅拌是按机械搅拌考虑的,若采用其他方法时不作调整?M.9绝热工程说明一?本章适用于设备?管道?通风管道的绝热工程?二?伴热管道?设备绝热工程量计算方法是:主绝热管道或设备的直径加伴热管道的直径?再加10~20mm的间隙作为计算的直径,即:D=D主+d伴+(10~20)?三?仪表管道绝热工程,执行本章相关项目?四?管道绝热工程,除法兰?阀门外,其他管件均已考虑在内;设备绝热工程除法兰?人孔外,其封头已考虑在内?五?保护层:金属薄板钉(挂)口项目也适用于铝皮保护层,主材可以换算?六?聚氨酯泡沫塑料发泡工程,是按现场直喷无模具考虑的,若采用有模具浇注法施工,其模具制作安装应依据施工方案另行计算?七?矩型管道绝热需要加防雨坡度时,其人工?材料?机械另行计算?八?管道绝热均按现场安装后绝热施工考虑,若先绝热后安装时,其人工乘以系数0.9?九?卷材安装执行相同材质的板材安装项目,其人工?铁线消耗量不变,但卷材用量损耗率按3.1%考虑?十?复合成品材料安装执行相应材质安装项目?复合材料分层安装时,应分别计算?十一?各类绝热材料适用范围:十二?绝热保温材料不需粘结者,套用有粘结材料的子目时需减去其中的粘结材料,人工乘以系数0.5?十三?本章中纤维类制品板材保温项目已综合考虑了钩钉的制安工料费,不得重复计算?十四?绝热工程中如需安装塑料保温钉者(纤维类制品板材除外),按保温工程量每平方米20颗计取,列入未计价材料费;需使用粘胶带时,每平方米保温工程量:管道?≤100按0.25m2??>100按0.18m2;设备及通风管道按0.15m2计取粘胶带用量,列入未计价材料费?以上各项人工费,综合单价表已综合考虑,不得另计?十五?镀锌铁皮的规格按1000mm×2000mm和900mm×1800mm,其厚度小于或等于0.8mm综合考虑,若采用其他规格铁皮时,可按实际调整?厚度大于0.8mm时,其人工乘以系数1.2;卧式设备保护层安装,其人工乘以系数1.05?十六?采用不锈钢薄钢板作保护层安装,执行本章金属保护层相关项目,其人工乘以系数1.25,材料乘以系数2.0,机械乘以系数1.15计算?工程量计算规则一?保温厚度大于100mm?保冷厚度大于80mm时应分层施工,工程量分层计算?但是如果设计要求保温厚度小于100mm?保冷厚度小于80mm 也需分层施工时,也应分层计算工程量?二?凡要求风管法兰加强保温时,按批准施工组织设计方案,办理施工签证?M.10管道补口补伤工程说明一?本章适用于金属管道的补口补伤的防腐工程?二?管道补口补伤防腐涂料有环氧煤沥青漆?氯磺化聚乙烯漆?聚氨酯漆?无机富锌漆?三?本章项目均采用手工操作?四?管道补口每个口取定为:直径小于或等于426mm管道每个口补口长度为400mm;直径大于426mm管道每个口补口长度为600mm? 五?各类涂料涂层厚度:1.氯磺化聚乙烯漆为0.3~0.4mm厚;2.聚氨酯漆为0.3~0.4mm厚;3.环氧煤沥青漆涂层厚度:普通级:0.3mm厚,包括底漆一遍?面漆两遍;加强级:0.5mm厚,包括底漆一遍?面漆三遍及玻璃布一层;特加强级:0.8mm厚,包括底漆一遍?面漆四遍及玻璃布二层?六?本章施工工序包括了补伤,但不含表面除锈,发生时其工程量应按本分册“M.1除锈工程”相关项目计算?M.11阴极保护及牺牲阳极说明一?本章适用于长输管道工程阴极保护?牺牲阳极工程?二?阴极保护恒电位仪安装包括本身设备安装?设备之间的电器连接线路安装?通电点?均压线塑料电缆长度如超出定额用量的10%时,可以按实调整?牺牲阳极和接地装置安装,已综合考虑了立式和平埋设,不得因埋设方式不同而进行调整?三?牺牲阳极项目中,每袋装入镁合金?铝合金?锌合金的数量按设计图纸确定?M附录附录无缝钢管绝热?刷油工程量计算表单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m单位:(体积m3)?(面积m2)/100m。

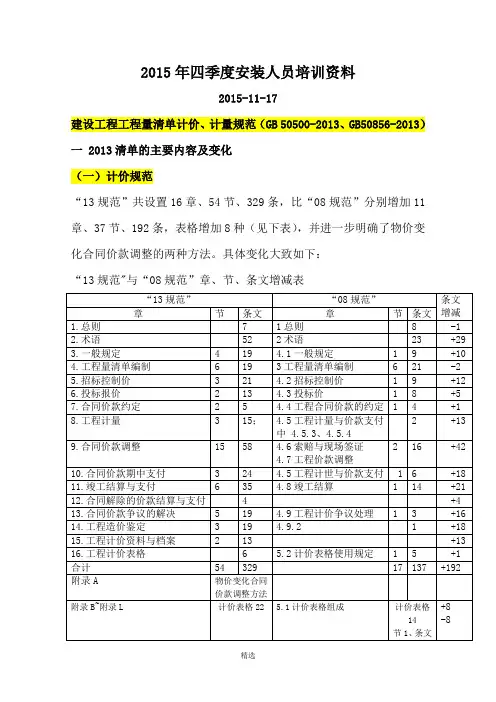

2015年四季度安装人员培训资料2015-11-17建设工程工程量清单计价、计量规范（GB 50500-2013、GB50856-2013）一 2013清单的主要内容及变化（一）计价规范“13规范”共设置16章、54节、329条，比“08规范”分别增加11章、37节、192条，表格增加8种（见下表），并进一步明确了物价变化合同价款调整的两种方法。

具体变化大致如下：“13规范"与“08规范”章、节、条文增减表1.总则1）将原规定适用于工程量清单计价活动，修改为适用于建设工程发承包及实施阶段的计价活动，进一步明确了适用范围。

2）原1.0.7条对附录A~附录F的规定上升为国家计量规范。

2.术语1）对“工程量清单”修改完善了定义，并新增“招标工程量清单”和“已标价工程量清单"，进一步明确各自的适用范围。

2）新增“工程量偏差”、“安全文明施工费”、“提前竣工（赶工）费”、“误期赔偿费”、“工程设备”、“工程成本”、“缺陷责任期”、“招标代理人”、“单价项目”、“总价项目”等29个术语。

3）修改了“合同价”、“竣工结算价”的定义。

3.一般规定1）增加发包人供应材料和承包人提供材料，分别列为3.2节和3.3节。

2）将计价风险列为一节，将“08规范”4.1.9条上升为强条，其条文说明修改后列为正文4条。

4.工程量清单编制本章在“08规范”第3章基础上编写，由于新增计量规范，有关项目编码、项目名称、项目特征、计量单位、工程量计算的条文移入计量规范。

1）规费项目根据国家法律和有关权力部门的规定，取消了定额测定费和危险作业意外伤害保险费，新增了工伤保险费和生育保险费，将社会保障费更名为社会保险费。

2）税金新增地方教育附加。

5.招标控制价1）将投诉的日期从“应在开标前5天”修改为：“招标控制价公布后5天内”，以保证招投标工作的顺利进行。

2）新增了投诉的内容、投诉的条件、投诉的受理以及复查的期限、复查结论的判断标准等条文，使投诉及其处理具有可操作性。

《山东省安装工程消耗量定额》第十二册刷油、防腐蚀、绝热工程主讲人：由永业基本情况1适用范围及与各册界限2与清单的衔接3定额项目主要变化4应用中需注意的主要问题5目录CONTENTS工程量计算6各章内容简要解释7山东省安装工程消耗量定额（2016）第十二册《刷油、防腐蚀、绝热工程》（以下简称本册定额）是以《通用安装工程消耗量标准》第十二册（刷油、防腐蚀、绝热工程）（TY02-31-2015）为基础进行修编的。

其基本内容包括了原2003消耗量定额第十一册的定额项目内容，并根据规范标准的变化、施工技术的创新提高以及新型材料的应用等实际情况，对原有的定额项目进行了删减与增补，根据调研资料对原定额消耗量进行了合理调整，使之更加符合当前施工实际情况和反映施工活动社会平均消耗量水平，以适应目前建筑市场的需要。

一、基本情况综合概述11．《工业设备及管道防腐蚀工程施工规范》GB 50726—2011；2．《工业设备及管道防腐蚀工程施工质量验收规范》GB 50727—2011；3．《工业设备及管道绝热工程施工规范》GB 50126—2008；4．《工业设备及管道绝热工程施工质量验收规范》GB 50185—2010；5．《石油化工绝热工程施工质量验收规范》GB 50645—2011；6．《涂装前钢材表面锈蚀等级和除锈等级》GB 8923—2011；7．《涂覆涂料前钢材表面处理﹣表面清洁度的目视评定》GB/T 8923.1—2011；8．《橡胶衬里第一部分：设备防腐衬里》GB 18241.1—2014；编制的主要技术依据29．《乙烯基酯树脂防腐蚀工程技术规范》GB/T50590—2010；10．《钢结构防火涂料》GB14907—2002；11．《绝热用岩棉、矿渣棉及其制品》GB/T11835—2007；12．《耐酸砖》GB/T8488—2008；13．《砖板衬里化工设备》HG/T20676—90；14．《橡胶衬里化工设备》HG/T20677—90；15．《柔性泡沫橡塑绝热制品》GB/T17794—2008；16．《设备、管道保温技术通则》GB/T4272—2008；17．《管道与设备绝热﹣保温》08K507—1、08R418—1；18．《管道与设备绝热﹣保冷》08K507—2、08R418—2；19．《通用安装工程工程量计算规范》GB50856—2013；20．《通用安装工程消耗量定额》TY02—31—2015；21．《全国统一安装工程基础定额》GJD—203—2006；22．《建设工程劳动定额》LD/T74.3—2008；23．《化工安装工程防腐、绝热劳动定额》LD/T76.8—2000；24．《山东省安装工程消耗量定额》DXD37—211—2002。

山东省安装工程消耗量定额解释第十一册刷油、防腐蚀、绝热工程。

山东省安装工程消耗量定额解释第十一册刷油、防腐蚀、绝热工程1．管廊钢结构与桁架管道支架如何区分？计算其刷油防腐工程量时如何选用定额？答：钢结构管廊在石油、化工生产装置中及装置之间的工艺管道工程中较为常见，为连续式横梁、落地立柱支承的大型构架，可用于支托多根多层的各种工艺管线，其结构断面呈"П"形，基本构造型式参见图1。

桁架则是由上弦、下弦和腹杆拉撑等构件组成的格架式结构，在各类专业工程中都被广泛应用（如大型厂矿的钢结构皮带机通廊、空腹式吊车梁、大跨度公共建筑的屋面梁以及桥梁等），其结构断面可以有平行式（方、矩形）、梯形、三角形等。

桁架结构用于管道支架的情况不多，只在某些特定条件下才有应用。

如图2所示即为管线跨越厂区道路时采用桁架结构用以支承管线的情况。

通常情况下，钢结构管廊所用型材规格较大，同等质量（重量）时其油漆防腐涂刷面积较一般钢结构少。

因而我省消耗量定额规定管廊钢结构按一般钢结构定额乘以系数0.75（按100kg计量），但管廊钢结构中的走台、梯子、栏杆等轻型构件仍使用一般钢结构项目，若设计有H型钢或大于400mm的型钢时，这部分结构件则要使用H型钢结构定额（按10m2计量）。

桁架结构用于管道支架时，型材规格一般不会太大，可使用一般钢结构定额。

其他属于工艺金属结构的桁架如采用H型钢及大于400mm型钢时，也应使用H型钢结构定额。

属于其他专业（建筑、桥梁等）的桁架类结构制作、安装及油漆防腐工程则应按其各自专业的消耗量定额及其相关规定计算。

2．玻璃丝布保护层定额消耗量是如何取定的？答：玻璃布宽取250mm，含缠绕搭接的理论用量为13.15m2/10m2,加损耗6.42%，取定14m2。

3.定额说明中新品种油漆可套相近定额，如何确定是否相近？答：可按主要成膜物质的类别确定。

4．用"KJ-130涂料"、"H8701防腐涂料"表示定额子目不易懂，应写明涂料名称。

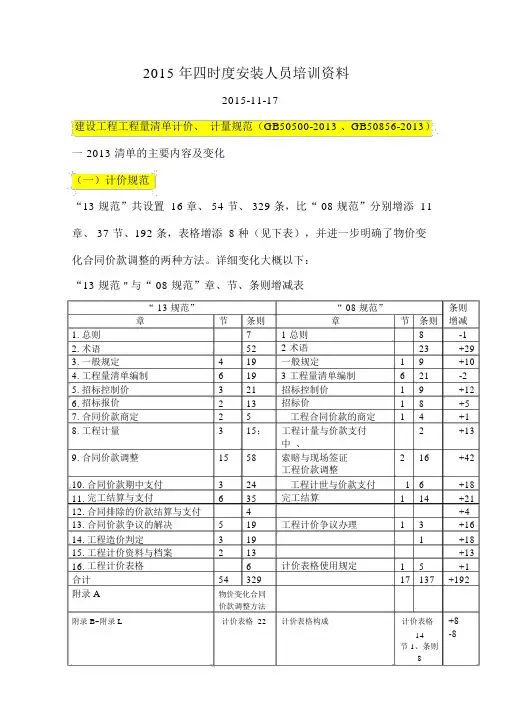

2015 年四时度安装人员培训资料2015-11-17建设工程工程量清单计价、计量规范（GB50500-2013 、GB50856-2013）一2013 清单的主要内容及变化（一）计价规范“13 规范”共设置 16 章、 54 节、 329 条，比“ 08 规范”分别增添 11章、 37 节、192 条，表格增添 8 种（见下表），并进一步明确了物价变化合同价款调整的两种方法。

详细变化大概以下：“13 规范 " 与“ 08 规范”章、节、条则增减表“ 13 规范”“ 08 规范”条则章节条则章节条则增减1.总则7 1 总则8-12.术语52 2 术语23+293.一般规定419一般规定19+104.工程量清单编制619 3 工程量清单编制621-25.招标控制价321招标控制价19+126.招标报价213招标价18+57.合同价款商定25工程合同价款的商定14+18.工程计量315；工程计量与价款支付2+13中、9.合同价款调整1558索赔与现场签证216+42工程价款调整10.合同价款期中支付324工程计世与价款支付16+1811.完工结算与支付635完工结算114+2112.合同排除的价款结算与支付4+413.合同价款争议的解决519工程计价争议办理13+1614.工程造价判定3191+1815.工程计价资料与档案213+1316.工程计价表格6计价表格使用规定15+1合计5432917137+192附录 A物价变化合同价款调整方法附录 B~附录 L计价表格 22计价表格构成计价表格+814-8节 1、条则81.总则1）将原规定合用于工程量清单计价活动，改正为合用于建设工程发承包及实行阶段的计价活动，进一步明确了合用范围。

2）原条对附录 A~附录 F 的规定上升为国家计量规范。

2.术语1）对“工程量清单”改正完美了定义，并新增“招标工程量清单”和“已标价工程量清单 " ，进一步明确各自的合用范围。

2015年四季度安装人员培训资料2015-11-17建设工程工程量清单计价、计量规范（GB 50500-2013、GB50856-2013）一 2013清单的主要内容及变化（一）计价规范“13规范”共设置16章、54节、329条，比“08规范”分别增加11章、37节、192条，表格增加8种（见下表），并进一步明确了物价变化合同价款调整的两种方法。

具体变化大致如下：“13规范"与“08规范”章、节、条文增减表1.总则1）将原规定适用于工程量清单计价活动，修改为适用于建设工程发承包及实施阶段的计价活动，进一步明确了适用范围。

2）原1.0.7条对附录A~附录F的规定上升为国家计量规范。

2.术语1）对“工程量清单”修改完善了定义，并新增“招标工程量清单”和“已标价工程量清单"，进一步明确各自的适用范围。

2）新增“工程量偏差”、“安全文明施工费”、“提前竣工（赶工）费”、“误期赔偿费”、“工程设备”、“工程成本”、“缺陷责任期”、“招标代理人”、“单价项目”、“总价项目”等29个术语。

3）修改了“合同价”、“竣工结算价”的定义。

3.一般规定1）增加发包人供应材料和承包人提供材料，分别列为3.2节和3.3节。

2）将计价风险列为一节，将“08规范”4.1.9条上升为强条，其条文说明修改后列为正文4条。

4.工程量清单编制本章在“08规范”第3章基础上编写，由于新增计量规范，有关项目编码、项目名称、项目特征、计量单位、工程量计算的条文移入计量规范。

1）规费项目根据国家法律和有关权力部门的规定，取消了定额测定费和危险作业意外伤害保险费，新增了工伤保险费和生育保险费，将社会保障费更名为社会保险费。

2）税金新增地方教育附加。

5.招标控制价1）将投诉的日期从“应在开标前5天”修改为：“招标控制价公布后5天内”，以保证招投标工作的顺利进行。

2）新增了投诉的内容、投诉的条件、投诉的受理以及复查的期限、复查结论的判断标准等条文，使投诉及其处理具有可操作性。

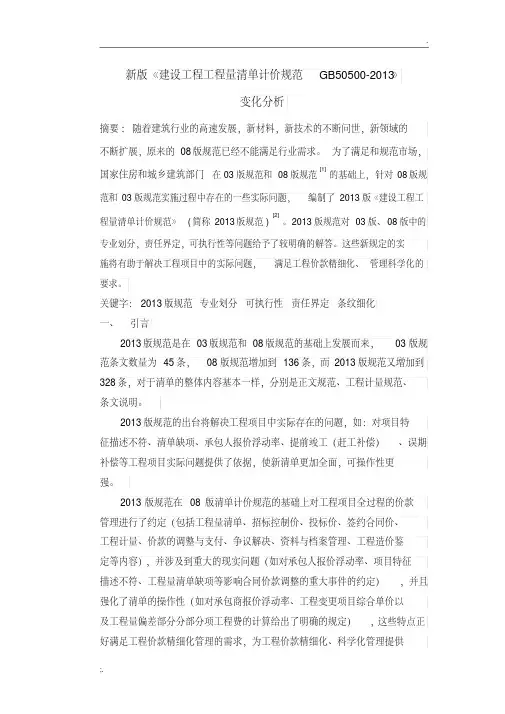

新版《建设工程工程量清单计价规范GB50500-2013》变化分析摘要：随着建筑行业的高速发展，新材料，新技术的不断问世，新领域的不断扩展，原来的08版规范已经不能满足行业需求。

为了满足和规范市场，国家住房和城乡建筑部门在03版规范和08版规范[1]的基础上，针对08版规范和03版规范实施过程中存在的一些实际问题，编制了2013版《建设工程工程量清单计价规范》(简称2013版规范)[2]。

2013版规范对03版、08版中的专业划分，责任界定，可执行性等问题给予了较明确的解答。

这些新规定的实施将有助于解决工程项目中的实际问题，满足工程价款精细化、管理科学化的要求。

关键字：2013版规范专业划分可执行性责任界定条纹细化一、引言2013版规范是在03版规范和08版规范的基础上发展而来，03版规范条文数量为45条，08版规范增加到136条，而2013版规范又增加到328条，对于清单的整体内容基本一样，分别是正文规范、工程计量规范、条文说明。

2013版规范的出台将解决工程项目中实际存在的问题，如：对项目特征描述不符、清单缺项、承包人报价浮动率、提前竣工（赶工补偿）、误期补偿等工程项目实际问题提供了依据，使新清单更加全面，可操作性更强。

2013版规范在08版清单计价规范的基础上对工程项目全过程的价款管理进行了约定（包括工程量清单、招标控制价、投标价、签约合同价、工程计量、价款的调整与支付、争议解决、资料与档案管理、工程造价鉴定等内容），并涉及到重大的现实问题（如对承包人报价浮动率、项目特征描述不符、工程量清单缺项等影响合同价款调整的重大事件的约定），并且强化了清单的操作性（如对承包商报价浮动率、工程变更项目综合单价以及工程量偏差部分分部分项工程费的计算给出了明确的规定），这些特点正好满足工程价款精细化管理的需求，为工程价款精细化、科学化管理提供有力依据。

总的来说，新规范在专业划分、责任界定、条文说明、可执行等方面有了新的进步，下面就新规范中的这些重大变化和旧规范加以对比说明。

2009年《四川省建设工程工程量清单计价定额》安装工程C.N 刷油、防腐蚀、绝热工程分册说明一、C.N《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量检评标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。

主要依据的标准和规范有：1.《设备及管道保温技术通则》GB4272-93；2.《工业设备及管道绝热工程施工规范》GB50126-2008；3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91；4.《埋地钢质管环氧煤沥青防腐层技术标准》SY/T0447-96；5.《石油化工企业设备与管道涂料防腐设计与施工规程》SHJ22-90。

三、一般钢结构（包括吊、支、托架、梯子、栏杆、平台）、管廊钢结构以“100kg”为计量单位；大于400mm型钢及H型钢制结构以“10m2”为计量单位，按展开面积计算。

四、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％。

(1)刷油工程：按人工费的8％；(2)防腐蚀工程：按人工费的12％；(3)绝热工程：按人工费的20％。

2.超高降效增加费，以设计标高正负零为准，当安装高度超过±6.00m时，超过部分人工和机械分别乘以下表系数：工程量计算规则一、工程量计算公式：（一）除锈、刷油工程1.设备筒体、管道表面积计算公式：S＝π×D×L式中π——圆周率；D——设备或管道直径；L——设备筒体高或管道延长米。

2.计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

（二）防腐蚀工程：1.设备筒体、管道表面积计算公式同(1)。

2.阀门、弯头、法兰表面积计算公式（图1）：(1)阀门表面积计算公式：S＝π×D×2.5D×K×N式中：D——直径；K——1.05；N——阀门个数。

贵州省建设工程工程量清单计价规范文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]贵州省建设厅关于印发《贵州省实施<建设工程工程量清单计价规范>暂行办法》的通知关键字：黔建市通[2003]231号贵州省建设厅关于印发《贵州省实施<建设工程工程量清单计价规范>暂行办法》的通知黔建市通[2003]231号各市（州、地）建设局、各有关单位：根据《建设部关于发布国家标准<建设工程工程量清单计价规范>的公告》（建设部第119号公告）精神，《建设工程工程量清单计价规范》将于2003年7月1日起施行，结合我省实际，省建设厅研究制定了《贵州省实施<建设工程工程量清单计价规范>暂行办法》，现发布施行。

各地、各单位在执行过程中遇到的问题请及时向省建设工程造价管理总站反映。

贵州省建设厅二OO三年六月二十一日贵州省实施《建设工程工程量清单计价规范》暂行办法第一条为了积极稳妥地推行建设工程工程量清单计价,根据国家标准〈建设工程工程量清单计价规范〉(GB50500-2003)、《建筑工程施工发包与承包计价管理办法》和有关法律、法规、规章,结合我省实际,制定本办法。

????第二条凡在我省行政区域内的建设工程,采用工程量清单计价办法发包工程时,应遵守本办法。

????第三条建设行政主管部门工程造价管理机构负责本办法的实施工作。

第四条实行工程量清单计价的建设工程,一律采用综合单价计价法。

禁止在同一工程中将定额计价法与综合单价计价法混用。

第五条需要采用工程量清单招标的工程项目,应当具备进行工程量清单招标的条件,且施工图设计深度必须达到编制工程量清单的要求。

第六条工程量清单应由具有编制招标文件能力的招标人,或受其委托具有相应资质的中介机构进行编制。

工程量清单编制人员必须是经过省建设工程造价管理总站进行《建设工程工程量清单计价规范》培训,并已取得合格证的工程造价专业持证人员。

第十一册刷油、防腐蚀、绝热工程册说明一、第十一册《刷油、防腐蚀、绝热工程》（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备及管道绝热技术通则》GB/T4272-2008。

2.《工业设备及管道绝热工程施工规范》GB50l26-2008。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-1991。

4.《全国统一安装工程基础定额》(2006年)。

5.《建设工程劳动定额》LD/T74.1～4-2008。

6.《建设工程工程量清单计价规范》GB50500-2013。

7.《通用安装工程工程量计算规范》GB50856-2013。

三、关于下列各项费用的规定：1.脚手架搭拆费，按下列系数计算，其中人工工资占25％：（1）刷油工程：按人工费的8％；（2）防腐蚀工程：按人工费的12％；（3）绝热工程：按人工费的20％。

2.本册定额规定脚手架系数适用于20m以下的工程，对于20m以上的工程，另行计算。

3.超高降效增加费，本册定额当操作物高度相对于楼地面、操作平台等的安装高度超过6.00m时，超过部分人工和机械分别乘以下表系数。

20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上1.30 1.40 1.50 1.60 1.70 1.80 1.90 2.004.厂区外1～l0km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

5.安装与生产同时进行时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

6.在有害身体健康的环境（包括高温、多尘、噪声超过标准和在有害气体等有害环境）中施工时，安装工程的总人工费增加10%，全部为因降效而增加的人工费（不含其他费用）。

7.设置于管道间（井）、管廊、已封闭的地沟内管道刷油、保温工程安装，人工乘以系数1.3。

四、本定额中的工作内容已说明了主要的施工工序，次要工序虽未说明，但均已包括在内。

建设工程清单计价取费工程类别划分标准第一节建筑工程取费工程类别划分标准一、建筑工程取费工程类别划分标准类别工程一类二类三类工业建筑单层高度H(m)H>1818≥H>12H≤12跨度L (m)L>3636≥L>24L≤24多层高度H(m)H>3535≥H>2OH≤20面积S(m2)S>200002000O≥S>10000 S≤10000民用建筑居住建筑高度H(m)H>8888≥H>45H≤45层数NN>2828≥N>14 14≥N>6地下室层数N N>11半地下室公共建筑高度H(m) H>6565≥H>25H≤25层数NN>1818≥H>6N≤6地下室层数N N>11跨度L(m)L>3636≥L>24L≤24面积S(m2)S>10000 10000≥S>5000 S≤5000钢结构单层跨度L(m)L>4545≥L>30L≤30多层层数NN>1818≥N>6构筑物及其他单独车库层数N(m)N>66≥N>2N≤2面积S(m2)S>20000 20000≥S>10000 S≤10000冷库容积Q(m3) Q>50005000≥Q>1000 Q≤1000锅炉房单炉总蒸发量Q(t/h)Q>5050≥Q>10Q≤10变电所变压器总量Q(kV.A)Q>1000Q≤1000水塔容量Q(m3)Q>100100≥Q>50Q≤50高度H(m)H>7070≥H>30H≤30烟囱高度H(m)H>120120≥H>70H≤70贮油(水)池容量Q(t)Q>30003000≥Q>1000Q≤1000贮仓高度H(m)H>3030≥H>15H≤15续表类别一类二类三类专业工程土石方工程深度6m以上的基坑开挖1.深度6m以下的基坑开挖2.平基土方打桩工程1.接桩二次；2.25m以上预制桩；3.36m以上钢筋混凝土管桩；4.45m以上灌注桩。

《石油化工安装工程预算定额》2007版－制作说明发布文号中国石化建[2007]621号施行日期 2008年1月1日子目信息安装费指标 14042 条。

相关链接中国石化建[2007]620号：《石油化工安装工程费用定额》（2007版）中国石化建[2011]960号：关于2011年动态调整石油化工安装工程定额和指标的通知总说明一、《石油化工安装工程预算定额》（以下简称本定额）共分为十册，包括：第一册设备安装工程；第二册工业管道安装工程；第三册金属贮罐、球形罐、气柜及其它金属结构工程；第四册电气安装工程；第五册自动化控制装置及仪表安装工程；第六册工业炉窑砌筑工程；第七册给排水、采暖及消防安装工程；第八册通风、空调安装工程；第九册刷油、绝热、防腐蚀工程；第十册电信安装工程。

二、本定额适用于石油化工工程建设项目的新建、改扩建安装工程，其他煤化工、天然气化工项目可根据建设特点参照执行；本定额是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是编制施工图预（结）算的依据，是实行工程招投标时编制标底和报价的依据，是实行工程量清单计价的参考依据，也是编制概算指标的基础。

本定额与《石油化工安装工程费用定额》配套执行。

三、本定额依据国家和石油化工行业现行的有关产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制。

四、本定额按照目前石油化工行业内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织及劳动效率综合取定，除各册另有说明外，均不得因上述因素有差异而对定额进行调整。

五、本定额按下列正常的施工条件进行编制㈠设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。

㈡安装工程和土建工程之间的交叉作业正常。

㈢安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。

㈣水、电供应均满足安装施工正常使用。

㈤正常的气侯、地理条件和施工环境。

C.14.0 分册说明和工程量计算规则总则分册说明一、《YC.14刷油、防腐蚀、绝热工程》（以下简称本定额）适用于新建、扩建和改建项目中的设备、管道、金属结构等的刷油、防腐蚀、绝热工程。

二、本定额主要依据的标准、规范有：1.《设备、管道保温技术通则》GB4272-84。

2.《工业设备及管道绝热工程施工及验收规范》GBJ126-89。

3.《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-91。

4.《全国统一施工机械台班费用定额》（2019年）。

5.《全国统一安装工程基础定额》。

6.《全国统一建筑安装劳动定额》。

7.《建设工程工程量清单计价规范》GB50500-2019。

三、一般钢结构（包括吊架、支架、托架、梯子、栏杆、平台）、管廊钢结构以"100kg"为单位，H型钢制钢结构及大于400mm的型钢以"10m2"为单位。

四、关于下列各项费用的规定：1. 脚手架搭拆费作为施工措施项目计算，详见《YC.15施工措施项目》分册。

2.•超高降效增加费，以操作物距离楼地面的高度为准，当安装高度超过±6.00m时，人工和机械分别乘以下表系数：20m以内30m以内40m以内50m以内60m以内70m以内80m以内80m以上0.300.400.500.600.700.800.90 1.00 3.•厂区外1～10km施工增加的费用，按超过部分的人工和机械乘以系数1.10计算。

工程量计算规则总则一、为统一安装工程预算工程量的计算，制定本规则。

二、本规则适用于安装工程施工图设计阶段编制工程预算及工程量清单，也适用于工程设计变更后的工程量计算。

本规则作为确定安装工程造价及其消耗量的基础。

三、安装工程量除依据本定额及本规则各项规定外，还应依据以下文件：1.经审定的施工设计图纸及其说明。

2.经审定的施工组织设计或施工技术措施方案。

3.经审定的其他有关技术经济文件。

四、本规则的计算尺寸，以设计图纸表示的或设计图纸能读出的尺寸为准。
