A变频器现场调试步骤

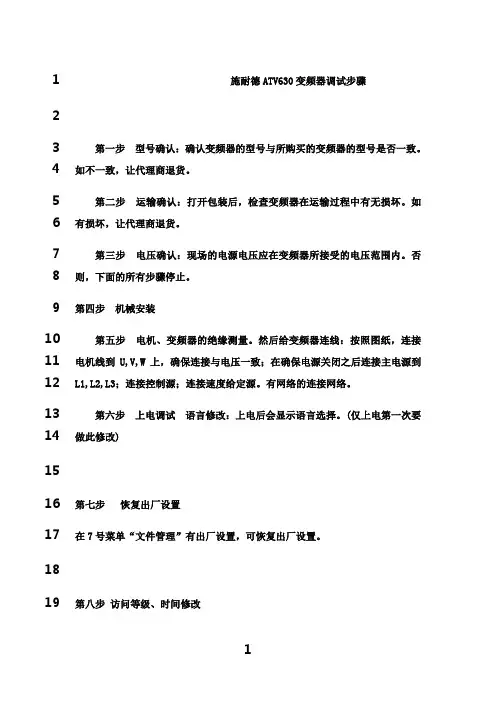

1施耐德ATV630变频器调试步骤23第一步型号确认：确认变频器的型号与所购买的变频器的型号是否一致。

4如不一致，让代理商退货。

5第二步运输确认：打开包装后，检查变频器在运输过程中有无损坏。

如6有损坏，让代理商退货。

7第三步电压确认：现场的电源电压应在变频器所接受的电压范围内。

否8则，下面的所有步骤停止。

9第四步机械安装10第五步电机、变频器的绝缘测量。

然后给变频器连线：按照图纸，连接11电机线到U,V,W上，确保连接与电压一致；在确保电源关闭之后连接主电源到12L1,L2,L3；连接控制源；连接速度给定源。

有网络的连接网络。

13第六步上电调试语言修改：上电后会显示语言选择。

(仅上电第一次要14做此修改)1516第七步恢复出厂设置17在7号菜单“文件管理”有出厂设置，可恢复出厂设置。

1819第八步访问等级、时间修改20在“我的首选项”8.6有访问级别；8.5待定义为时间的修改21电气维修人员一般把此访问等级设为专家权限。

22第九步在“简单启动”里设定电机参数：电机的功率、电压、电流、23频率、转速等，并作自整定。

设置最高频率、最低频率等。

24第十步在“简单启动”里设加减速时间：设置合理的加减速时间。

25第十一步在“简单启动”里设保护参数电机的热保护电流值；在“完26整设置”，电机参数，电机热监控下设电流限幅值等。

272829第十二步设控制源、频率源：在“完整设置”“命令与给定值(5.4)”中30设启动变频器的通道，频率给定的通道。

31第十三步 IO分配在“完整设置”下“输入输出(5.10)”设置。

AI1，32AI2是电压信号；AI3是电流信号。

AO1电流信号，AO2电压信号。

电压信号0-10V，33电流信号0-20mA。

34第十四步有应用功能的分配应用功能。

在“完整设置”下设35第十五步确定电机的转向给定以较小的频率，点动变频器，确认电机36的转向；如相反可修改“完整设置”下“电机参数”“电动机控制”中参数PHr。

现场调试步骤及方法现场调试是指在设备安装和连接完成后对设备进行功能和性能的测试以确保其正常运行。

对于路斯特变频器，以下是一般的现场调试步骤及方法：1.安装和接线检查：-确保路斯特变频器正确安装在适当的位置。

-检查变频器的电源和信号线连接是否正确，确保接线牢固可靠。

2.电气连接检查：-检查输入电源的电压和频率是否与变频器要求的电源参数相匹配。

-检查输出电机的额定电压和电流是否与变频器的参数设置相匹配。

-确保所有电气接地符合安全标准，并检查接地电阻是否符合要求。

3.参数配置和设置：-根据设备的技术要求和实际应用，配置变频器的参数，如额定功率、额定电压、额定频率等。

-根据实际应用需求对变频器进行特殊功能设置，如过流保护、超温保护、过载保护等。

4.系统启动和测试：-打开变频器的电源开关，确保变频器正常上电。

-按照设备的启动流程，逐步启动主机系统。

-检查输出电机的转动方向和速度是否与期望一致，如有需要，进行相应调整。

5.故障排除和性能测试：-如果设备启动过程中出现故障，首先检查报警信息，并根据报警信息进行相应的处理。

-进行电流、电压、转速等性能测试，确保变频器的输出性能满足设备的要求。

-对变频器进行负载测试，验证其在不同工况下的工作稳定性和效率。

6.系统性能评估：-根据测试结果评估变频器的性能和稳定性，与其技术规格进行比较。

-如果有必要，调整变频器的参数和设置，以优化其性能和能源效率。

7.更多操作和调试：-进行其他功能测试，如故障保护、紧急停机、运行模式切换等。

-如果需要，根据实际应用需求对变频器进行更多精细调试和优化设置。

在进行现场调试时，需要注意以下事项：-要按照设备的技术规格和操作手册进行操作，确保操作的正确性和安全性。

-在进行任何调试和测试前，应确保电源已经切断，避免发生触电或其他意外事故。

-调试过程中要仔细观察变频器的运行状态和输出参数，及时记录和处理异常情况。

-根据实际情况，调整变频器的参数和设置，以达到设备的最佳运行状态。

变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。

确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。

2.参数设置：根据实际需求，设置变频器的基本参数。

这些参数包括额定电流、电压和频率等。

参数设置通常需要参考变频器的说明书，根据实际情况进行调整。

3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。

首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。

然后，通过按下停止按钮来停止变频器和电机。

接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。

最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。

4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。

首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。

如果正常工作，则表示变频器具有足够的过载能力。

然后，通过改变控制信号的频率，来测试变频器的响应速度。

观察电机的转速变化情况，判断变频器的响应速度是否满足要求。

6.参数优化：根据实际应用需求，进行参数优化。

可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。

参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。

7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。

这些记录对于今后的备案和维护非常重要。

可以通过填写调试记录表格或使用电子记录工具进行记录。

总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。

正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。

在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。

同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

施耐德ATV12变频器调试指南一、硬件连接1.将ATV12变频器正确安装到指定位置上，确保变频器与其他设备的连接固定可靠。

2.依据实际需要，连接变频器的电源供应和电机。

3.确认变频器的终端板连接正确，包括外置控制终端（R、S、T）、电机端子（U、V、W）以及其他辅助终端。

4.检查所有连接线路的接触良好，无松动或短路等异常情况。

5.连接并调试好变频器及其他设备的保护接地线。

二、软件设置1.设定参数在调试前，需要根据现场实际情况和要求设定参数。

打开调试界面，设定相关参数，如电压、频率等。

2.检查和调试软件开关检查软件开关状态，确保处于预期的位置。

如果需要，可以调整软件开关的位置。

3.设定控制模式根据实际需求，设定变频器的控制模式。

可选择开环控制、闭环控制等不同模式。

4.检查保护及限制设置核对设定的保护及限制设置，确保满足实际的使用要求。

根据需要进行调整。

5.检查通信设置如果需要与其他设备进行通信，需要检查通信设置，确保正常的通信连接。

根据需求进行设定。

6.检查故障历史查看故障历史记录，以及重置故障记录。

确保变频器处于正常工作状态，没有潜在的故障。

7.软件启动最后一步是启动变频器的软件，观察变频器的状态是否正常。

可以通过运行示波器模式，检查输出频率和电压是否处于正常范围。

三、调试步骤1.启动变频器按下变频器的启动按钮，观察变频器启动过程中的状态指示灯和显示屏的变化。

确认变频器能够正常启动。

2.执行不同操作依次执行不同的操作，如调整启动频率、改变运行方向、改变停止方式等。

观察变频器的响应情况，确保各项功能正常。

3.监控变频器状态通过监控变频器的状态指示灯和显示屏，了解变频器的运行状态。

根据需要，可以调整变频器的参数，使其满足实际需求。

4.调试保护功能模拟不同的故障情况，观察变频器的保护功能是否正常工作。

如过载保护、短路保护等。

5.调试通信功能如果需要与其他设备进行通信，进行相应的通信调试。

确保通信正常，命令能够正确传输和接收。
