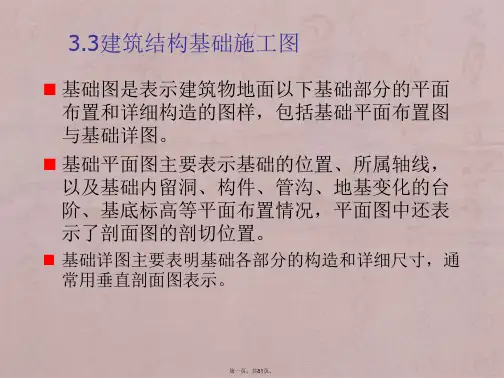

结构识图——独立基础,条形基础,筏形基础,柱子前期发表的结构识图——独立基础,条形基础,筏形基础,柱子,并未收录到本专栏,读者反映查找不便,特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分:①基础、②柱(墙)、③梁、④板、⑤楼梯,其中基础又分为独立基础、桩基础、筏形基础等形式,先讲独立基础,见下图:图1:基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式,见下表:注:设计时应注意:当独立基础截面形状为坡形时,其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度;当采用较陡坡度时,应要求施工采用在基础顶部坡面加模板等措施,以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图,从图中可以看出:(1)该建筑基础为普通独立基础,根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号,分别为DJP01、DJP02、DJP03;阶形截面普通独立基础有一种编号,为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
(2)以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm,竖向尺寸第一阶为300mm,第二阶尺寸为300mm,基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋,分布间距均为150mm。
各轴线编号以及定位轴线间距,图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时,基础沿墙身设置,多做成长条形,这类基础称为条形基础或带形基础,一般用于多层混合结构、自建房等,如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例,介绍一下基础的构造组成,如图2-2所示图2-2 条形基础的构造组成(1)地基地基是基础下面的土层,承受由基础传递的建筑物的全部荷载。

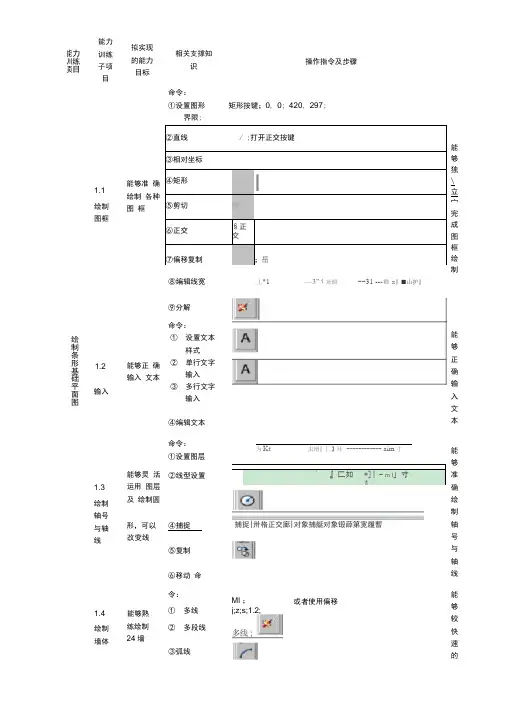

力练目 能训项 能力 训练 子项 目拟实现 的能力 目标相关支撑知识操作指令及步骤绘制条形基础平面图命令: ①设置图形矩形按键;0, 0; 420, 297;1.1绘制 图框能够准 确绘制 各种图 框②直线/ ;打开正交按键③相对坐标④矩形I⑤剪切 ■-⑥正交§正交⑦偏移复制;岳界限; ⑧编辑线宽 丄*1—3” { 壮昭~~31 --- 卿 x 』■山护』能够 独 \立 宀 完 成 图 框 绘 制1.2输入能够正 确输入 文本⑨分解 命令: ① 设置文本样式 ② 单行文字输入 ③ 多行文字输入 ④编辑文本 能 够 正 确 输 入 文 本命令: ①设置图层为Kt 虫増』匚】环 ------------ aim 寸1.3绘制 轴号 与轴 线能够灵 活运用 图层及 绘制圆形,可以 改变线②线型设置④捕捉 ⑤复制I』匚如 *]| - m I 」寸』捕捉|卅格正交廊|对象捕艇对象锻薛第宽履暫 1.4绘制 墙体能够熟 练绘制24墙⑥移动 命令:① 多线 ② 多段线 能 够 准 确 绘 制轴 号 与 轴 线 ③弧线Ml ;j;z;s;1.2;或者使用偏移能 够 较 快 速 的1.5 尺寸标注能够给图形完整美观的标注尺寸⑤镜像命令:①设置标注样式②尺寸标注③引线④修改尺寸Xtt I) m D (V)骑扎0:冷盂眄工具⑴ 孟司叨雖如龙件叫ififi jj輾屋的费入$中罠口ifla)缶重明施护花佯£1橋苗卽WHIP 诲IQ 科衣电1工H R⑴ 世羽曲砖密卞佯叩橋苗卽WHip 宿二£ 科衣© 5⑴世卫曲辰密绘制墙体能够给图纸标注相应尺寸。
