AT电源电路原理分析与维修教程

ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路（包括辅助电源的原边电路），该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON 控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

ATX电源电路原理分析报告与维修教程整理一、ATX电源的原理分析1.电源输入ATX电源的输入电压一般为220V交流电，通过电源插座连接到电网上。

电源输入部分主要包括滤波器和整流器。

滤波器的作用是滤除电源中的干扰噪声，保证电源的稳定性和可靠性；整流器的作用是将交流电转化为直流电。

2.电源输出ATX电源的输出电压有多个，其中最重要的有+3.3V、+5V和+12V。

这些电压为计算机的各个部件提供所需的电能。

在ATX电源中，输出电压是通过应用稳压电路实现的。

稳压电路通过控制电流的流动来保持输出电压的稳定性。

3.保护功能ATX电源在工作中具有多重保护功能，以保证计算机的正常运行并防止电路的过载和故障。

常见的保护功能包括过流保护、过压保护和过载保护等。

当电源工作在不正常的状态下时，这些保护功能会自动启动，以保护电路的安全运行。

4.控制电路下面是一些ATX电源的常见故障及其维修方法的整理。

1.电源无输出如果ATX电源没有输出，首先要检查电源的输入是否正常。

可以使用万用表来测量电源的输入电压，确保其在额定范围内。

如果电源的输入正常，那么问题可能出现在电源的输出部分。

可以使用万用表进行电源输出电压的测量，如果发现输出电压异常，应检查与该电压相关的电路元件是否正常。

2.过热和过载ATX电源在工作过程中可能会出现过热和过载现象。

过热可能是由于电源内部散热不良或工作环境温度过高引起的。

过载可能是由于计算机使用了超过电源额定功率的硬件设备所致。

对于过热和过载问题，应该首先检查电源的散热系统是否正常，并检查计算机硬件是否超负荷运行。

3.电源噪声ATX电源可能会产生噪声，并对计算机的正常运行产生干扰。

这种噪声可能是由于散热器松动、风扇振动或电源内部元件老化引起的。

对于电源噪声问题，可以首先检查风扇和散热器是否安装牢固，并清洁电源内部的灰尘。

如果问题仍然存在，可能需要更换一些故障的电源元件。

维修ATX电源时，应注意以下几点：1.在操作电源之前，先将其断电，并且确保电源的电容已经放电，避免触电事故的发生。

ATX电源工作原理及检修一、ATX电源的工作原理：ATX电源主要由变压器、整流电路、滤波电路、稳压器、保护电路和风扇等组成。

1.变压器：ATX电源的变压器具有两个独立的线圈，一个用于提供3.3V和5V的直流电压，另一个用于提供12V的直流电压。

2.整流电路：变压器产生的交流电经过整流桥转换成直流电，用于供给电脑的其他组件。

3.滤波电路：直流电需要通过滤波电路进行滤波处理，以去除电源中的噪声和纹波信号，提供干净的电源给后续的电路。

4.稳压器：稳压器用于将直流电源稳定在特定的电压值，确保电压的稳定性并避免电压波动对电脑的损害。

5.保护电路：ATX电源内置了多种保护机制，如过压保护、过流保护和过载保护等，以保护电源和电脑设备的安全。

6.风扇：ATX电源通常还配备有内置的风扇，用于散热，以保持电源的工作温度在安全范围内。

二、ATX电源的检修方法：1.检查电源开关：若电脑无法启动，首先检查电源开关是否处于合适的位置，确定是否故障。

2.检查电源插头：确保电源插头与电源连接良好，没有接触不良和损坏。

3.检查电源线路：检查电源线路是否有明显的损坏，如果发现有损坏，需更换电源线路。

4.检查电源风扇：检查电源风扇是否正常运转，如果风扇无法工作，可能是电源故障导致，需要更换电源。

5.检查电源供电能力：如果电脑运行时频繁出现重启或电源不足的情况，可能是电源供电能力不足，需要更换功率更大的电源。

6.检查电源的稳定性：使用万用表测量电源的输出电压，确保输出电压稳定在标准范围内。

7.检查保护电路：若出现过载、过压等情况，电源通常会自动断电，此时需要排除故障原因，修复后重新启动电源。

8.清理电源内部灰尘：久未清理的电源内部会积聚大量灰尘，影响散热效果，造成过热，应清理电源内部灰尘。

总结：ATX电源是电脑的重要组成部分，它的工作原理和检修方法对于电脑的正常运行至关重要。

通过了解ATX电源的工作原理，可以更好地理解电源的工作过程和故障排除方法，并且定期对电源进行检查和维护，可以保证电脑的稳定运行和延长电源的使用寿命。

ATX电源电路原理分析和维修教程整理一、ATX电源电路原理分析1.交流输入滤波器（AC Input Filtering）：这个部分的作用是将进入电源的交流电进行滤波，去除噪音，确保电源的稳定性和安全性。

2.整流器（Rectifier）：整流器将交流电转换为直流电。

常见的整流器有桥式整流器，将交流电转换为直流脉动电，然后通过滤波电容进行过滤，得到稳定的直流电。

3.电源开关（Power Switching）：电源开关主要是用于控制电源的开关机状态。

当计算机主机开机或者关机时，电源开关会相应地打开或者关闭电源。

4.反馈电路（Feedback Circuit）：反馈电路主要用于监测电源输出电压，并根据需要调整电源输出电压的稳定性。

当电源输出电压过高或者过低时，反馈电路会向控制电路发送信号，以调整输出电压。

5.控制电路（Control Circuit）：控制电路根据反馈电路的信号，向整流器、开关器件等部分发送控制信号，以实现电源的调整和稳定。

6.保护电路（Protection Circuit）：保护电路主要用于确保电源的安全性，例如过流保护、过压保护、过温保护等。

当电源工作过程中出现异常情况时，保护电路会自动切断电源输出，以保护其他电路的安全。

二、ATX电源电路维修教程1.检查电源开关和电源线：首先检查电源开关是否正常工作，然后检查电源线是否损坏或者接触不良。

如果发现问题，可以更换电源开关或者电源线。

2.检查电源输入：使用万用表检查电源输入端的交流电压。

正常情况下，乘以开方根号2（约为1.41），得到的值应当接近电源标称电压（一般为110V或220V）。

3.检查电源输出：使用万用表检查电源输出端的直流电压。

如果输出电压低于或者高于标称电压，可以调整反馈电路或者控制电路来修复问题。

4.检查整流器和滤波电容：如果电源输出电压有脉动或者噪音，可能是整流器或者滤波电容损坏。

使用万用表检查整流器和滤波电容是否正常工作，如果不正常，可以更换相应的部件。

AT电源电路原理分析与维修教程整理电源电路原理分析：1.整流滤波电路：AT电源采用了交流输入，需要通过整流滤波电路将交流电转换为直流电源。

整流滤波电路主要由变压器、整流桥和滤波电容组成。

变压器将输入的交流电压降低，并通过整流桥将交流信号转换为直流信号，然后通过滤波电容进一步滤除残留的交流成分，从而得到稳定的直流电源。

2.稳压电路：AT电源需要输出稳定的直流电源，因此需要通过稳压电路来控制输出电压的稳定性。

稳压电路一般采用稳压管或稳压芯片来实现，通过依据输出电压的偏离程度来调整稳压管或稳压芯片的工作状态，从而实现输出电压的稳定性。

3.保护电路：AT电源还需要具备过流保护、过压保护和短路保护等功能，以保证计算机主机的安全运行。

过流保护电路主要通过在输出电路中加入保险丝或过流保护电路芯片来实现，当输出电流超过额定值时，保险丝会熔断或过流保护电路芯片会发出保护信号，以避免损坏电源和计算机主机。

过压保护电路主要通过电压检测和过压保护电路芯片来实现，当输出电压超过额定值时，过压保护电路会切断输出电路，以避免输出电压过高损坏计算机主机。

短路保护电路主要通过检测输出电路的短路情况，并及时切断输出电路，以避免过大的电流损坏计算机主机。

维修教程整理：1.故障现象分析：当遇到计算机主机无法正常开机或出现电源相关故障时，需要首先分析故障现象，例如是否有电源指示灯亮起、是否有电源输出等。

通过故障现象分析，可以初步确定故障出现的位置。

2.测量电源输出电压：使用万用表或示波器等仪器，测量电源输出电压是否正常。

根据AT电源的规格，常见的输出电压为+12V、-12V、+5V和-5V等。

如果测量结果偏离规格，可能是稳压电路出现故障。

3.检查保护电路：如果电源无法开机或有保护功能触发，需要检查保险丝的情况，如果保险丝熔断，需要更换新的保险丝。

如果没有保险丝或保险丝正常，需要检查过流保护电路或过压保护电路是否正常工作。

4.检查滤波电容：滤波电容是保证输出电压稳定性的关键部分，如果滤波电容损坏或老化，可能导致输出电压不稳定。

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

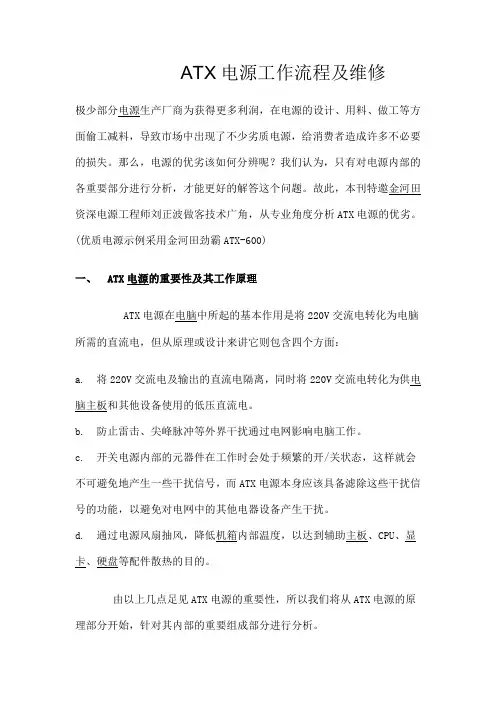

ATX电源工作流程及维修极少部分电源生产厂商为获得更多利润，在电源的设计、用料、做工等方面偷工减料，导致市场中出现了不少劣质电源，给消费者造成许多不必要的损失。

那么，电源的优劣该如何分辨呢？我们认为，只有对电源内部的各重要部分进行分析，才能更好的解答这个问题。

故此，本刊特邀金河田资深电源工程师刘正波做客技术广角，从专业角度分析ATX电源的优劣。

(优质电源示例采用金河田劲霸ATX-600)一、ATX电源的重要性及其工作原理ATX电源在电脑中所起的基本作用是将220V交流电转化为电脑所需的直流电，但从原理或设计来讲它则包含四个方面：a. 将220V交流电及输出的直流电隔离，同时将220V交流电转化为供电脑主板和其他设备使用的低压直流电。

b. 防止雷击、尖峰脉冲等外界干扰通过电网影响电脑工作。

c. 开关电源内部的元器件在工作时会处于频繁的开/关状态，这样就会不可避免地产生一些干扰信号，而ATX电源本身应该具备滤除这些干扰信号的功能，以避免对电网中的其他电器设备产生干扰。

d. 通过电源风扇抽风，降低机箱内部温度，以达到辅助主板、CPU、显卡、硬盘等配件散热的目的。

由以上几点足见ATX电源的重要性，所以我们将从ATX电源的原理部分开始，针对其内部的重要组成部分进行分析。

以市场上常见ATX电源所采用的半桥电路为例，其工作流程为：电源的外接AC电压经过EMI滤波电路滤除各种干扰信号后，通过整流滤波将AC电压变为平滑的直流电，经过开关晶体管的导通及截止，并结合变压器的隔离及电压变换作用，最后通过低压端的整流滤波电路输出。

开关电源的稳压保护过程则是经反馈电路从输出端取样，再将信号送到PWM（Pulse-Width Modulation，脉宽调制）电路调节开关晶体管的导通及截止时间，从而使输出电压稳定。

各种保护功能是通过对输出端的电流、电压的监控然后将信号反馈到PWM控制电路从而实现各种保护功能。

图1 ATX电源半桥电路工作流程示意图二、拆开电源分析优劣从内部来看，ATX电源由几个部分组合而成（图2），这几部分的有无或优劣，将直接影响最终用户正常使用电脑。

《资料一》ATX电源工作原理及检修电路图ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4. 6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时P S-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+、+5V SB供电输出和PS-ON电源启闭控制信号，其中+向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V + +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～500ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

PG信号作用就是当电源输出的直流电压均稳定后，才使系统初始化复位，以保证计算机系统状态的稳定与可靠。

ATX电源构造简介ATX电源电路构造较复杂，各局部电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当那么电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大局部：一局部为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该局部电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一局部为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各局部电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成局部的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要局部，它把直流电压变换成高频交流电压，并且起着将输出局部与输入电网隔离的作用。

推挽开关管是该局部电路的核心元件，受脉宽调制电路输送的信号作鼓励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。
