电路板维修培训 ppt课件

电路板维修培训 ppt课件
维修操作时据此进行逐一排除就很有可能恢复电路板。
为什么说任何电路板都有可能成为被维修的对象？
这是因为： 1. 任何电路板都是由分立元器件和各类集成电路芯片构成。 2. 所有分立元器件和集成电路芯片都有各自鲜明的特征。 3. 测量方法已成经典。 4. 规律（或称经验）可循。 5. 侦测能力的提高。 6. 对专用芯片和有程序的加密器件目前比较茫然。
损坏。
测量时有一点必须注意，由于集成电路IC内部有大量的三极管，二极 管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换 表笔再测一次，获得正反向两个阻值。只有当R内正反向阻值都符合标准， 才能断定该集成块完好。在实际检测中，通常采用在线测量。先测量其引
脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化 是外围元件引起，还是集成电路IC内部引起。也可以采用测外部电路到地 先之间的直流等效电阻(称R外)来判断，通常在电路中测得的集成电路IC某引 脚与接地脚之间的直流电阻(在线电阻)，实际是R内与R外并联的总直流等效 静 电阻。在检测中常将在线电压与在线电阻的测量方法结合使用。有时在线 后 电压和在线电阻偏离标准值，并不一定是集成电路IC损坏，而是有关外围 动 元件损坏，使R外不正常，从而造成在线电压和在线电阻的异常。这时便只 能测量集成电路IC内部直流等效电阻，才能判定IC是否损坏。
或板
元电换
先动因性法法量测综
引结
器路故
简态素
法试合
线构
件芯障
后
法法
编
片件
繁
号
用万用表检测常规元件一览表
被
测 元
测试项目
正常数值
件
测试结果
故障判断
备注
电 阻

GSM手机电源和充电电路分析与维修课件

GSM手机电源和充电电路分析与维修课件
手机开机键的符号有 ON／OFF、ON KEY、 PWR ON ／OFF、 PWR ON、 PWRONX、 PWR SW、 POW KEY、 POWER SWITCH、 XPWRON 等表示 。
GSM手机电源和充电电路分析与维修课件
(2)开机维持电路
手机开机后，开始运行开机程序，运行通过后，CPU需要 输出一个维持信号来维持手机各路供电输出。
GSM手机电源和充电电路分析与维修课件
过压/欠压保护电路的工作过程
装上电池，VBATT 电池电压经电池接口CN402的①脚 分为两路：一路送入 过 压 保护集成电路U410的①脚；另 一路送入电子开关管 （ N沟道场管 ） U411的①②⑤⑥脚 ( D )。因U410的⑥脚(使能控制)接地，于是，U41O导通 ，从其④脚送出一个高电平，送给电子开关管U411的③ 脚( G )，控制 U411的D、S极导通，U411导通后，从 U411的④脚( S )送出V_IN(电池 转 化 电压)，电压为3.6V 。
上百微伏，相差约千倍。 采用电感式DC/DC变换器电磁干扰(EMI)大，进行PCB布
板时必须格外小心。
GSM手机电源和充电电路分析与维修课件
2．电容式 （电荷泵式）DC/DC 变换器
电容式 DC/DC 变换器是利用电容作为储能元件，其内部 的开关管阵列控制着电容的充放电。电容式DC/DC变换 器同样可以完成升压(正压输出)、降压(负压输出)等功能。
GSM手机电源和充电电路分析与维修课件
1．电感式 DC/DC 变换器
1）升压式DC/DC 变换器(VIN＜VOUT) 2）降压式DC/DC 变换器(VIN＞VOUT) 3）电压反转式DC/DC变换器(VIN=-VOUT)
GSM手机电源和充电电路分析与维修课件

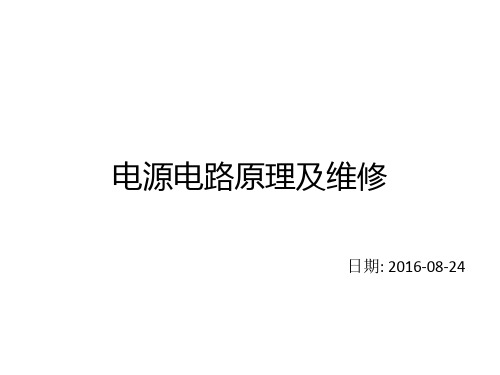

电源电路原理及维修

电源电路原理及维修
LED+电压 LED+过压保护点
LED-过压保护
典型值 600mA±7%
0～10mA 112～136V 163.75～176.85V
6.8V
备注 BL-ON 3.3,P-DIM 100%
BL-ON 3.3,P-DIM 0% BL-ON 3.3,P-DIM 100%
电源板参数介绍 板面介绍
滤波电容
主板供电 STB 3.3V
待机时，PW-ON低电平，Q106截止，U103截止，Q104截止，无PFC VCC输出。
电源模块介绍
PFC模块(5591 芯片介绍)
引脚 标识
功能
说明
正常工作电压 （V）
对地正向阻值 （KΩ）
对地反向阻值 （KΩ）
1
FB
FB电压输入
监控PFC输出电压的输入
2.45
5
22
2
COMP 补偿
误差放大器输出端
1
VH
I
2
(NC)
-
3
BO
I/O
4
FB
I/O
5
CS
I/O
6
STB
I/O
7
MODE
I/O
8
IS
I
9
VW
I
10 VCC
I
11 LO
O
12 GND
-
13 NC
-
14 VS
I
15 HO
O
16 VB
I
介绍 高电压输入 没有连接 BROWN-OUT设置输入 反馈输入 软启动 待机信号输入 运 行 模 式 设 置 和 OCP 延 迟 时间设置 电流检测 绕组电压检测 供电 L驱动 接地 没有连接 H端浮动地 H驱动 H端自举

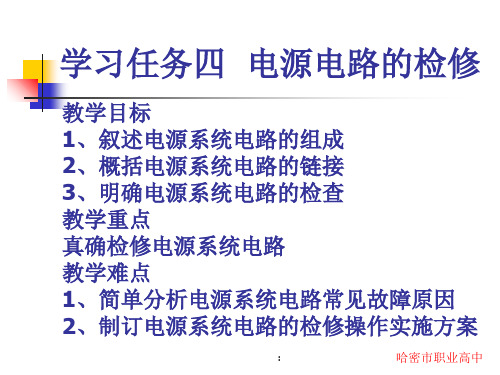

电源电路的检修ppt课件

电源电路的检修ppt课件

:
哈密市职业高中
1、汽车电源系统的故障
故障现象 不充电（汽车行驶时，充
电指示灯亮）
充电电流过小（蓄电池经 常存电不足、灯光暗淡、
喇叭沙哑）
充电电流过大（蓄电池电 解液消耗过快、灯泡易烧
损）
故障可能部位
1.熔断此 2.调节器 3.发电机 4.线束（导线连接处） 1.调节器 2.发电机 3.线束（导线连接处） 调节器
:
排除方法 检查或更换 检修或更换 检修或更换
检修 检查或更换 检查或更换
检修。 检查或更换
哈密市职业高中
三、汽车电源系统电路常见故障
2、汽车交流发电机不发电的检修流程
检查三角皮带松紧度、 导线有无明显脱落
调整、修复
接通点火开关、试探转 子磁力，检查有无吸力
用试灯接B+柱，观 察试灯是否被点亮
全磁场试验，在检查有无磁力
:
哈密市职业高中
二、电源电路
（2）、微机控制器控制励磁电流
微机控制的交流发电机电源系取消了 电压调节器，交流发电机的输出电压由 微机进行控制，不但限制发电机最高电 压，而且还可以避免怠速时发电机电压 过低。
:
哈密市职业高中
二、电源电路
3、充电指示灯控制电路
（1〕利用交流发电机中心点电压，通过继电器或控制器进行控制。 （2〕利用交流发电机输出端电压，通过电子控制器进行控制。 （3〕利用9管交流发电机进行控制。
:
哈密市职业高中
二、电源电路
A. 利用中心点电压通过继电器控制充电指示灯。
B. 起动发动机时，发电机不发电，中心点未输出电压，蓄
电池电压经蓄电池“+” →电流表→点火开关→继电器L
接线柱→继电器触点K2 →搭铁，指示灯点亮，指示发电

《开关电源维修》课件

《开关电源维修》课件

维修时的安全操作规程
关闭电源
在开始维修前，确保电源已经完全关 闭，以避免电击风险。
使用合适的工具
使用专用的、绝缘的维修工具，避免 使用金属工具接触带电部分。
遵循电路图
在维修过程中，遵循设备的电路图， 避免连接错误的线路。
保持工作区域整洁
清理工作区域，确保没有杂物，以避 免意外事故。
维修时的注意事项
过控制开关管的工作状态，将输入的直流电压转换成高频交流电压，再
经过整流和滤波后输出稳定的直流电压。
02
开关管工作状态
开关管在电源接通时处于导通状态，输入电压直接加在输出端，输出电
压逐渐上升；当开关管关闭时，输入电压被切断，磁储能被释放，输出
电压保持稳定。
03
整流和滤波
开关管导通时，输入电压经过整流器转换为单向脉动电流，再经过滤波
实例三：过热保护故障的维修
详细描述 检查电源散热是否良好，如散热片是否清洁、风扇是否正常运转等；
检查电源元件是否损坏，如开关管、整流管等；
实例三：过热保护故障的维修
01
检查电路板是否有明显的烧蚀、 断路等现象；
02
如果以上检查均无问题，可能是 电路板上的控制芯片损坏，需要 更换。
05
开关电源维修的安全注意 事项
检查电源输入端是否正常，如保险丝、输入电压等；
在此添加您的文本16字
检查电源元件是否损坏，如整流管、开关管等；
在此添加您的文本16字
检查电路板是否有明显的烧蚀、断路等现象；
在此添加您的文本16字
如果以上检查均无问题，可能是电路板上的控制芯片损坏 ，需要更换。
实例二：输出电压不稳定的维修
总结词：输出电压不稳定可能是由于 电源内阻过大、负载过重或电源元件

电路原理完整ppt课件

电路原理完整ppt课件

1.1 电路和电路模型
1. 实际电路
由电路部件和电路器件按预期 目的连接构成的电流的通路。
功能
a 能量的传输、分配与转换； b 信息的传递、控制与处理。
共性
建立在同一电路理论基础上。
1.1 电路和电路模型
2. 电路模型
电路图
开关
1 0 B A S E - T w a ll p la t e
灯泡
电
i
i
+
u
关联参考方向
--
u
+
非关联参考方向
1.2 电流和电压的参考方向
例
i
＋
电压电流参考方向如图中所标， 问：对A、B两部分电路电压电
A u B 流参考方向关联否？
－
注意
答：A电压、电流参考方向非关联； B电压、电流参考方向关联。
① 分析电路前必须选定电压和电流的参考方向 ② 参考方向一经选定，必须在图中相应位置标注 (
参考方向
+
U
–
+ 实际方向 – – 实际方向 +
U >0
U <0
1.2 电流和电压的参考方向
电压参考方向的三种表示方式：
(1) 用箭头表示：
U
(2)用正负极性表示
+U
(3)用双下标表示
A
UAB
B
1.2 电流和电压的参考方向
3.关联参考方向
元件或支路的u，i 采用相同的参考方向称之为关 联参考方向。反之，称为非关联参考方向。
该元件为电源器件
-
U I+
U4 V,I 2A
元件上U、I参考方向非关联
P U I 4 ( 2 ) 8 W

创维自产52电源的原理与维修课件PPT


定期保养建议
定期清洁
使用干燥的软布擦拭电源表面 ，去除灰尘和污垢，保持外观
整洁。
检查电线和插头
确保电线没有破损或老化，插 头没有松动或损坏。
定期除尘
使用吸尘器或压缩空气清洁电 源内部的灰尘和杂物。
定期检查
定期检查电源的运行状态，确 保没有异常声音或气味。
常见维护项目
更换保险丝
如果保险丝烧断，应及时更换，以保护电源 和其他电器设备。
安全操作规程
01
02
03
04
断电操作
在开始维修前，务必先将电源 断开，确保安全。
防静电
在维修过程中，避免人体产生 静电，以免损坏电子元件。
避免短路
在检查和维修过程中，避免将 线路或元件短接，以免造成短
路和设备损坏。
清洁环境
保持维修环境的清洁，避免灰 尘和污垢对电子元件产生负面
影响。
Part
05
创维自产52电源保养与维护
定期除尘
定期清洁电源内部的灰尘和杂物，保 持散热通畅。
避免频繁开关机
尽量避免频繁地开关电源，以免对电 源造成不必要的磨损。
THANKS
感谢您的观看
STEP 03
维修方法
检查电源电路中的功率管是否 正常，更换损坏的功率管；清 洁散热器，确保散热良好。
可能是电源电路中的功率 管损坏、散热不良等。
电源噪音大
故障现象
电源工作过程中产生较大 的噪音。
故障原因
可能是电源电路中的元件 松动、变压器磁芯松动等。
维修方法
检查电源电路中的元件是 否松动，紧固松动元件； 检查变压器磁芯是否松动， 紧固变压器磁芯。
可用于指导电源维修和故 障排查，提高维修效率。

电源及充电器原理与维修.ppt

第9章 电源及充电器
电源电路按照调整管工作特点分，有串联 稳压型和开关型；按元器件类型分，有分 立式、集成电路式（IC）和混合式；按输 出电压分，有低压型、高压型和多组电压 输出型。
9.本组成主要由降压电路、 整流电路、滤波电路和稳压电压所组成
9.1.2 奔腾PC20N电磁炉电源电路工作原理
9.1.3 串联型稳压电源原理及检修



3.串联型稳压电源的检修 （1）引起电源电路故障的几种原因 1电源本身有故障。如各组成元件损坏，接触不良， 性能参数变差等。 2负载有短路。某负载有严重的短路现象发生，引起 烧断保险管。 （2） 电源电路正常时关键点电压
降压电路的主要作用是将交流电网电压u1变 为合适的交流低压u2，以利于后级电路元件 耐压值的选择。这部分电路元件主要由降压变 压器来担任。 整流电路的主要作用是将交流电压u2变为脉 动的直流电压u3。整流电路形式主要有单波 整流（1个二极管）、全波整流（2个二极管） 和桥式整流（4个二极管或桥堆）。 滤波电路的主要作用是将脉动直流电压u3转 变为平滑的直流电压u4。这部分电路元件主 要由电容器或电容、电感及电阻的组合电路来 担任。
9.2.2 通用型手机充电器工作原理
9.2.3 2款九阳电磁炉开关电源电路原理 1. 分立式开关电源电路
2. 采用FSD200电源模块
9.2.4 FSD200开关电源模块检修



FSD200开关电源模块的检修方法和步骤如下。 （1）上电后待机情况下，测量开关电源电路高压应+305V（C90两端）为正常。 若为0V，则开关电源厚膜IU91（FGD200）已击穿损坏。由于IU91受损，均会造成 整流二极管VD90（1N4007）及电阻R90（22Ω/2W）开路。更换损坏元件IU91、 R90后高压供电恢复正常。 （2）上电后待机情况下，测量开关电源电路C91对地+18V电压为正常。若为0V， 则可能为电源厚膜IU91（FGD200）失效，三极管VT90（8050）、稳压二极管VD 94（15V）、电解电容器C91（220μF/25V）等损坏或开关电源变压器T90初级线 圈存在匝间短路。更换损坏元器件后整机+18V低压电源恢复正常。 若+18V上升至+45V，则一般为三极管VT90（8050）集电极C与发射极E断结开 路、或VT90脱焊。均会导致开关电源C91对地电压上升，更换VT90或重焊VT90后 整机+18V即可恢复正常。 若+18V上升至+25V，则一般三极管VT90（8050）、稳压二极管VD94（15V）基 本正常。故障可能为开关电源厚膜芯片IU91（FGD200）七脚脱焊。 （3）上电后待机情况下，测量开关电源电路C94对地+5V电压为正常。若为0V， 则可能开关电源变压器T90次级的该绕组之间、整流二极管VD92等发生开路性故 障，C93、C94及三端稳压器（IC90）等损坏。更换损坏元器件后整机+5V低压电 源恢复正常。

开关电源的原理分析与维修ppt课件(共95张PPT)

通过变压器和整流器，把交流电变成直流电的 反之，输出电压下降引起设置电压下降，当输出电压低于设置电压时，TL431的输出电压升高，最终使得UC3842的脚2的补偿输入电流随之变
化，促使片内对PWM比较器进行调节，改变占空比，达到稳压的目的。 高频信号噪声，开关电源中对直流输入进行高频的斩波，然后通过高频的变压器进行传输，在这个过程中，必然会掺入高频的噪声干扰。
三、【以ＵC3842芯片为核心控 制部件的开关电源原理分析】
UC3842的概述与特点
UC3842是一种高性能的固定频率电流型 控制器，单端输出，可直接驱动晶体管 和场较应管，具有管脚数量少、外围电 路简单、安装与调试简便、性能优良、 价格低廉等优点，在100W以下的开关电 源中有很好的应用前景。
1脚外接阻容元件，用来补 偿误差放大器的频率特性。
2脚是反馈电压输入端，将 取样电压加到误差放大器 的反相输入端，再与同相 输入端的基准电压进行比 较，产生误差电压。
3脚是电流检测输入端，与电 阻配合，构成过流保护电路。
4脚外接锯齿波振荡器外部定 时电阻与定时电容，决定振 荡频率。
5脚是接地脚。
短路保护
如果人为意外地将输出端短路，这时输出电流将成倍增 大，使得自动恢复开关RF内部的热量激增，它立即断开 电路，起到过压保护作用。一旦故障排除，自动恢复开 关RF在5s之内快速恢复阻抗。
过压保护
如果供电电压发生过压(在265V以上)，UC3842无法调节占 空比，变压器的初级绕组电压大大提高，UC3842的脚7 供电电压也急剧上升，关闭输出。
线性电源的组成
电源变压器
将电网交流电压〔220V〕变换成符合需 要的交流电压，此交流电压经过整流后 可获得电子板卡所需的直流电压。

电源电路课件


电源电路
• 1.电子电路及电子装置，都是需要直流电源的供 应才能工作的。
• 2.电力公司输送到用户端的电能都是交流电。 （原社会主义国家是;资本主义是AC 110V/ 60Hz）。AC220V/50Hz 节省材料； AC 110V/ 60Hz安全性高。
• 3.直流电源电路是一种将220V工频交流电转换成 稳压输出的直流电压的电路，它需求经过变压、 整流、滤波、稳压四个环节完成。
• 4 ）当被测信号的电压值小于600.0mv时，必须将红表笔改插入
。 “HzΩmV”插孔
• 2．电路通断测量
• １）将红表笔插入“”插孔，黑表笔插入 “COM”插孔。
• ２）将功能旋钮开关置于 “Ω”测量档，按 SELECT键，选择电路通断测量，并将表笔并联 到被测电路负载两端。如果被测两端之间电阻 <10Ω，则认为被测电路两端良好导通，蜂鸣器连 续声响；如果被测两端之间电阻>30Ω，则认为不 能良好导通，蜂鸣器不发声。
104(pF)=10 * 10^4 = 100000pF = 0.1uF； 105(pF)=10 * 10^5 = 1000000pF = 1uF。 • 470uF/16V/105℃ 表示电容量为 470uF/最高工作 电压16V/最高工作温度为105 ℃。
电解电容的图符
• 1、带有白色线条一端为负端。 • 2、电解电容符号
• ３）从显示器上能直接读出被测电路负载的电 阻值。单位为：Ω。
固定三端稳压器的类别
• 三端稳压器的通用产品有78系列（正电 源）和79系列（负电源），输出电压由具 体型号中的后面两个数字代表，有5V，6V， 8V，9V，12V，15V，18V，24V等档次。 输出电流以78（或79）后面加字母来区分L 表示0.1；AM表示0.5A，无字母表示1.5A， 如78L05表求5V 0.1A。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电压调节器的分类 按工作原理可分
(4)数字调 节器
电压调节器的分类
按搭铁型式分
(1)内搭铁型电子调节器:
适配于与内搭铁型交流发电机; (2)外搭铁型调节器:
适配于与外搭铁型交流发电机
各种型式调节器外形图
各种型式调节器外形图
各种型式调节器外形图
电压调节原理
影响电动势的参数
由交流发电机的工作原理我们知道,交流发电机的三 相绕组产生的相电动势的有效值:
电压时
2、双级电磁振动式电压调节器
2)输出电压高 于一级调节电 压低于二级调
节电压时
2、双级电磁振动式电压调节器
3)输出电压高 于二级调节电
压时
励磁绕组被短路,励 磁电流为零。
3、附加磁场继电器的调节器
输出电压高 于调节电压
时
1.9.2 晶体管式电压调节器
1、JFT106型电压调节器 1)电路
Eφ= CeФn Ce－为发电机的结构常数,
n －为转子转速,
Ф－为转子磁极的磁通, 也就是说交流发电机所产生的感应电动势与转子转 速和磁极磁通成正比。
电压调节原理
电压调节的方法
Eφ(不变) = CeФ↓n↑ Eφ(不变) = CeФ ↑ n ↓ 转速n是随发动机转速变化的,无法控制 我们可以控制磁通Ф 使之随n的变化作相应 的变化来保持发电机电动势Eφ的不变
VD1
VD3
VD3
交流发电机
1.9.3 集成电路式电压调节器
1、集成电路式电压调节器特点
集成电路调节器也称IC调节器,它是根据使用要求, 将若干元件集成到同一基片上制成一个独立的电子 芯片所组成的调节器。特点如下:
1)防水、防污、耐高温; 2)元件固化,抗冲击、振动; 3)体积小,可装在发电机内部,成为整体式发电机; 4)电压调节精度高,电压波动≯0.1V; 5)使用方便,工作可靠,寿命长。
发电机电压高于蓄电池电压低于调节电压时
励磁电路
IC控制VT1导 通
指示灯灭
IC控制VT2截
1)天津夏利轿车发电机调节器
发电机电压高于调节电压时
励磁电路断
IC控制VT1截止
指示灯灭
IC控制VT2截
1)天津夏利轿车发电机调节器
发电机不发电时
指示灯亮
IC控制VT2导
2)JFT152型集成电路式电压调节器
3)其它元件的作用
• VD3—续流二极管,保护VT3 ; • VS2—保护用稳压管,发电机突卸负载时保护用电设备; • R4—正向反馈电阻,提高VT3的翻转速度; • C1、C2—降低VT3的开关频率,减少功耗; • R8—VT2限流电阻兼VT3偏置电阻; • R7—VT1限流电阻兼VT2偏置电阻; • VD1、VD2—保证VT1、VT2可靠截至。
UBE
检测点
3)两种电压检测法的比较
发电机电压检测法可直接检测到发电机电 压的高低,及时调节;但发电机到蓄电池的连接 有接触不良时,会导致蓄电池充电不足;
蓄电池电压检测法可直接控制蓄电池的端 电压,但当发电机到蓄电池的连接断路或是信号 线断路时,调节器将检测不到发电机的电压,而 使发电机失控
集成电路调节器应用实例 奥 迪 轿 车
2、集成电路式电压调节器的电压检测方法
集成电路调节器,根据分压器(R1、R2)的连 接不同,可分为两种检测电路:
1)发电机电压检测法
2)蓄电池电压检测法
1)发电机电压检测法
UpR1R 2R2ULR1R 2R2UB
UpR1R 2R2ULR1R 2R2UB
检测点
2)蓄电池电压检测法
Up
R2 R1 R2
2、JFT121型电压调节器
1)电路
电压敏感元件
控制元件
开关元件
励磁绕组
A R1
C1 R2 C
R3
VS1
VT3
VT2 C2
R4
VD8
晶体管调节器
S
+
F
—
VD1
VD3 VD3
VD1
VD3
VD3
交流发电机
2、JFT121型电压调节器
2)工作原理
起动与低速
VS1不导通
VT2截止
VT3导通
励磁绕组
A R1
电源电路原理与维修
开始上课！
导入新课
• 由于交流发电机的转子是由发动机通过皮带 驱动旋转的,且发动机和交流发电机的速比为 1.7～3,因此交流发电机转子的转速变化范围非 常大,这样将引起发电机的输出电压发生较大变 化,无法满足汽车用电设备的工作要求。
• 为了满足用电设备恒定电压的要求,交流发电 机必须配用电压调节器,使其输出电压在发动机 所有工况下基本保持恒定。
结构型式代号 有触点 五触点
1 单联
2 双联
3 三联
4
5
晶体管 集成电路
小结
• 本次课主要讲解了电子电压调节器的 控制电路,了解了电子电压调节器的种类, 掌握其控制电路。
电压调节器的分类
按工作原理可分
(1)触点式电压调节器 (2)晶体管调节器 (3)集成电路调节器
电子调节器 (4)数字电路调节器
电压调节器的分类 按工作原理可分
(1)触点式(电磁振动 式)电压调节器
电压调节器的分类 按工作原理可分
(2)晶体 管 调节器
电压调节器的分类 按工作原理可分
(3)集成电路 调节器
C1 R2 C
R3
VS1
VT3
VT2 C2
R4
VD8
晶体管调节器
S
+
F
—
VD1
VD3 VD3
VD1
VD3
VD3
交流发电机
2、JFT121型电压调节器
2)工作原理
调压
VS1导通
VT2导通
VT3截止
励磁绕组
A R1
C1 R2 C
R3
VS1
VT3
VT2 C2
R4
VD8
晶体管调节器
S
+
F
—
VD1
VD3 VD3
1.9.3 集成电路式电压调节器
3、集成电路式电压调节器实例 1)天津夏利轿车发电机调节器
外形结 构
特点
• 充电指示灯控制;
• 发电机故障检测;
• 蓄电池断开保护,不 会造成电压失控。
1)天津夏利轿车发电机调节器
SW接通,发电机电压低于蓄电池电压时
励磁电路
IC控制VT1、VT2导通
指示灯电 路
1)天津夏利轿车发电机调节器
电压敏感电路
开关电路
1、JFT106型电压调节器 2)工作原理
发电机输出电压低于调节电压时
VS1未击 穿
VT1截至, VT2 、 VT3导通
励磁回路接通
1、JFT106型电压调节器 2)工作原理
发电机输出电压高于调节电压时
VS1击穿
VT1导通, VT2 、 VT3截至
励磁回路断开
1、JFT106型电压调节器
方法是:当交流发电机的转速升高时,通过减
小电发 动电 势E机φ的保励持磁不电变流。If来减小磁通Ф,使发电机
1.9.1 电磁振动式电压调节器
1、单级电磁振动式电压调节器
1)输出电压低 于调节电压
时
1、单级电磁振动式电压调节器
2)输出电压高 于调节电压
时
2、双级电磁振动式电压调节器
1)输出电压低 于一级调节
发电机不发电时
指示灯亮
IC控制VT2导
1.9.4 调节器的型号编制规则
第一部分 第二部分 第三部分 第四部分 第五部分
(产品代号) (电压等级) (结构型式) (设计序号) (变型代号)
数字表示
数字表示
大写字母A、 B等表示
