钻孔扩底灌注桩扩底技术分析

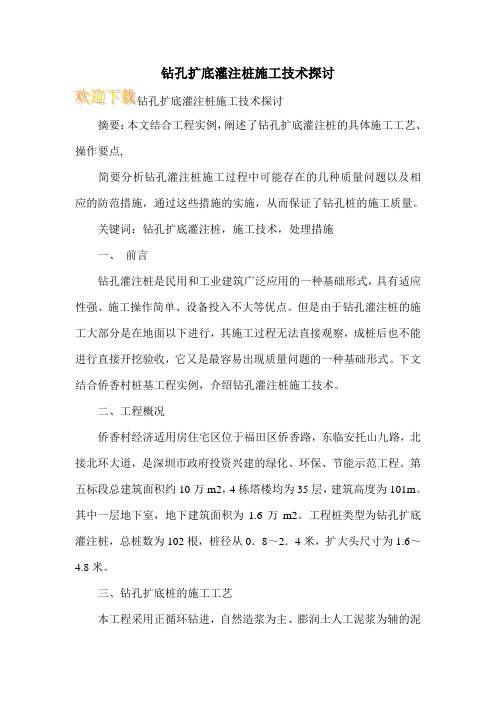

钻孔扩底灌注桩施工技术探讨摘要：本文结合工程实例，阐述了钻孔扩底灌注桩的具体施工工艺、操作要点,简要分析钻孔灌注桩施工过程中可能存在的几种质量问题以及相应的防范措施，通过这些措施的实施，从而保证了钻孔桩的施工质量。

关键词：钻孔扩底灌注桩，施工技术，处理措施一、前言钻孔灌注桩是民用和工业建筑广泛应用的一种基础形式，具有适应性强、施工操作简单、设备投入不大等优点。

但是由于钻孔灌注桩的施工大部分是在地面以下进行，其施工过程无法直接观察，成桩后也不能进行直接开挖验收，它又是最容易出现质量问题的一种基础形式。

下文结合侨香村桩基工程实例，介绍钻孔灌注桩施工技术。

二、工程概况侨香村经济适用房住宅区位于福田区侨香路，东临安托山九路，北接北环大道，是深圳市政府投资兴建的绿化、环保、节能示范工程。

第五标段总建筑面积约10万m2，4栋塔楼均为35层，建筑高度为101m。

其中一层地下室，地下建筑面积为1.6万m2。

工程桩类型为钻孔扩底灌注桩，总桩数为102根，桩径从0．8～2．4米，扩大头尺寸为1.6～4.8米。

三、钻孔扩底桩的施工工艺本工程采用正循环钻进，自然造浆为主、膨润土人工泥浆为辅的泥浆护壁，机械式扩底钻头扩底成孔工艺，正循环进行清孔，使用商品混凝土，导管回顶法水下混凝土灌注的成桩工艺。

1)测量放线：根据设计图纸对桩位进行放线，严格控制桩孔精度，所有桩点一次全部测放、复核。

2)埋设护筒：护筒采用4mm钢板卷制而成，护筒内径大于桩直径100mitt，为防止钻进施工中护筒外圈造成坍孔和护筒脱落，护筒应埋入原状土20crn，四周用黏土回填密实，其中心与桩位中心允许误差不大于20mm，并应保持护筒垂直度和水平度。

3)泥浆制备：该区域地层自然造浆较差，下部地层砂性较重，初步确定以泥浆护壁地层自然造浆为主、人工泥浆为辅，并根据不同地层的地质特性，调整泥浆性能，以确保泥浆性能充分携带以减少孔底沉渣和保持孔壁的稳定。

4)钻机就位：钻机就位做到场地平整，虚土填实，钻具对准孔位中心，用水平尺测量机台转盘水平度及主动岩杆垂直度。

大直径钻孔扩底灌注桩施工摘要:大直径钻孔扩底灌注桩（DCTD）是一种重要的地基处理技术，广泛应用于建筑工程和土木工程中。

本文将介绍DCTD的施工过程，包括桩基设计、施工设备和材料的选择、施工步骤等。

通过深入了解DCTD的施工过程，可以提高施工质量，确保工程的安全和稳定。

引言:大直径钻孔扩底灌注桩是一种在土壤中钻孔并将灌浆材料注入孔内，以增加桩基承载能力和稳定性的地基工程技术。

这种工程技术在建筑工程和土木工程中得到了广泛应用，特别是在承受大荷载的场合。

为了确保DCTD施工的质量和稳定性，施工过程需要严格遵循特定的设计和规范。

一、桩基设计:在开始DCTD施工之前，需要进行合适的桩基设计。

桩基设计应考虑以下因素：1. 工程的荷载要求：根据设计要求，确定桩基的承载能力和稳定性要求。

2. 土壤情况：了解土壤的性质、层位和地下水情况，并选择合适的施工方法和材料。

3. 周边环境：考虑周边建筑物、管道和地下管网等对桩基的影响。

二、施工设备和材料选择:1. 钻孔设备：选择适当的钻孔设备，如旋挖钻机或振动钻机，确保能够满足施工的需求。

2. 灌浆材料：选择适合的灌浆材料，如水泥浆或聚合物浆料，以保证桩体的稳定性和强度。

3. 支撑设备：根据桩基设计要求选择适当的支撑设备，如钻杆、钢模板等。

三、施工步骤:1. 钻孔：使用选择的钻孔设备在预定位置进行孔洞的钻探，确保孔洞的直径和深度符合设计要求。

2. 清孔：使用清孔工具清除钻孔中的碎屑和泥浆，保证孔洞干净。

3. 灌浆：将选定的灌浆材料注入孔洞，填充整个孔洞并确保灌浆材料均匀。

4. 混浆与扩底：在灌浆完毕后，使用搅拌设备将灌浆材料与周围土壤混合，同时进行扩底操作。

5. 安装钢筋：根据设计要求，在桩洞中安装钢筋，确保钢筋的正确位置和间距。

6. 灌浆二次：再次进行灌浆，确保钢筋与灌浆材料的完全覆盖，形成一个结实的桩体。

7. 后期处理：根据需要进行后期处理，如剪平、刷蜡等，以确保桩体的平整和美观。

钻孔灌注扩底桩施工技术浅谈摘要：钻孔灌注扩底桩施工技术作为一种新型工艺、新技术为为钻孔桩基础的应用发展拓展了广阔的空间，本文简明的介绍了钻孔灌注扩底桩施工技术，孔灌注成桩质量的控制方法，并提出了施工问题的一些处理措施。

关键词：钻孔灌注扩底；施工技术；质量控制一、前言钻孔扩底灌注桩是一种新型的施工方法，它是对钻孔灌注桩的一种改进和创新，它利用钻孔达到所需求的支持力层后，在桩端换用特殊钻将桩端直径扩大，则桩的承载能力比没有扩大的罐注桩的根限承载力有大幅度的提高。

二、主要施工技术措施1.钻孔成孔用回旋钻孔机带动钻头钻进，采用泥浆护壁，以正循环方式排渣，从而达到钻孔的目的。

钻进成孔进为准确控制成孔深度，在钻杆上设置深度的标尺，在钻孔前，为使护筒内充满泥浆，可先开动泥浆泵使泥浆输送到护筒内，同时，要适当的控制进度。

对于护筒底部则应慢速前进，使底角处有牢固的泥皮护壁，向护筒内注满水，用冲击锤小冲程（1.0-1.5m）反复冲击造浆，必要时添加黄土或膨润土造浆，待护筒内泥浆保持一定浓度后开钻。

钻进过程中，要及时做好记录，始终注意土层的变化，当判断出土层与地址坡面图不相吻合时，应及时得到处理与注意，钻孔工作继续进行，不能中断，应严格的按照规范进行施工。

2.扩孔当钻机终孔后，换用扩底钻头进行钻孔，扩底前将钻头用钻机提起，然后缓缓放下。

当扩底钻头下入孔底后，在主钻杆上做好行程标记以便控制扩孔终点。

扩底前将扩底钻头提高离孔底，使其处于悬吊状态，启动钻机和水泵，待孔底沉渣随泥浆排出孔外后开始扩孔施工，扩底钻进开始时，应慢转，并上下提升钻杆，当钻进至钻机主钻杆所标的行程时，在原位继续转动，转动顺畅，切削无阻力，证明已扩底至设计要求。

随即清孔，直至完毕，渐渐地提动钻具，在重力作用下，收拢钻头，提出孔外，完成全部扩孔过程。

3.扩底检测扩孔桩的扩底直径检测是确保扩大头达到设计要求的重要技术环节，由于无法直接用肉眼观察，所以必须依靠先进的仪器设备来进行检测。

钻孔扩底灌注桩工法HJ2-005-91钻孔扩底灌注桩施工技术，从 1988 年开始，在我公司推广应用。

工程实践表明，它与长螺旋钻孔桩相比，施工质量可靠，效率高、省钢材、成本低等优点。

一、特点：钻孔扩底灌注桩的特点是在原有长螺旋钻孔机使用的基础上，配以 QKJ— 1200 型汽车式扩孔机配套而成，由于孔底直径可达 1000—1200mm 桩端支承面积的增加，单桩承载力比长螺旋钻孔灌注桩有明显提高。

二、适用范围：本工法适用于八层以下的中低层建筑，对地基土具有广泛的适用性，地下水位以上的粘土、亚粘土、粉砂、细砂等土质均可推广应用地下水位以下的上述各类土及碎石土、淤泥和淤泥质土由于成孔困难而受到限制。

三、工艺原理：钻孔扩底灌注桩属端承摩擦灌注桩范围之内，其工艺系在用钻机开孔后，扩孔机撑开钻头的扩孔刀刃，使之旋转切土扩大桩孔再浇灌砼而成。

钻孔扩底灌注桩施工工艺图四、工作准备：制定桩基础施工技术措施，清理地上、地下障碍物，做好施工现场施工准备。

1、施工现场应做到“三通一平”，即水通、电通、道路通。

场地应进行碾压或夯实平整，场地最大坡度应小于 50。

雨季施工应垫炉渣碾压，以保证钻孔机行车安全，钻孔垂直。

2、设置场地永久、半永久性测量控制桩、测量场地标高，定位放线。

桩位用红布或其它颜色布条加以标记。

3、施工前应试成孔，数量不得少于两个，以便核对地质资料、检验所选设备、施工工艺及技术要求是否适宜。

五、施工工艺：主要包括定位放线、钻孔、扩底、成孔、放置钢筋笼与浇灌砼等几个主要阶段。

1、成孔工艺流程：（1）钻孔机调试就位→用线锤和水平仪调直导杆，保证钻杆垂直接触地面钻进出土→每进尺深度1-2 米时，停钻检查成孔垂直度→钻进至设计标高→提钻→测量孔深（控制在8.5 米以内），检查成孔质量→QKJ-1200 扩孔机就位→扩孔→终孔验收→盖好孔盖（转动钻机转下一桩位施工）（2）钻深测定：钻进时用钻孔机上的测深标尺或在钻孔机头下安些测绳，掌握钻孔深度达到设计深度后，提出钻杆，用测绳或手提灯测量孔深及虚土厚度（虚土厚度=钻深与孔深之差值）。

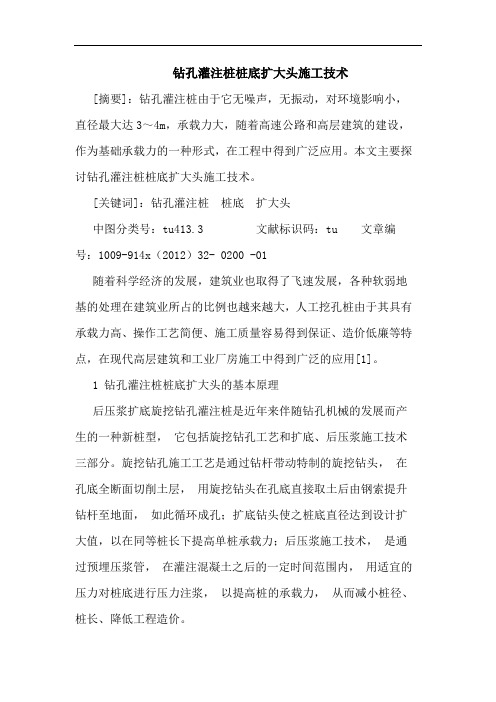

钻孔灌注桩桩底扩大头施工技术[摘要]：钻孔灌注桩由于它无噪声，无振动，对环境影响小，直径最大达3～4m，承载力大，随着高速公路和高层建筑的建设，作为基础承载力的一种形式，在工程中得到广泛应用。

本文主要探讨钻孔灌注桩桩底扩大头施工技术。

[关键词]：钻孔灌注桩桩底扩大头中图分类号：tu413.3 文献标识码：tu 文章编号：1009-914x（2012）32- 0200 -01随着科学经济的发展，建筑业也取得了飞速发展，各种软弱地基的处理在建筑业所占的比例也越来越大，人工挖孔桩由于其具有承载力高、操作工艺简便、施工质量容易得到保证、造价低廉等特点，在现代高层建筑和工业厂房施工中得到广泛的应用[1]。

1 钻孔灌注桩桩底扩大头的基本原理后压浆扩底旋挖钻孔灌注桩是近年来伴随钻孔机械的发展而产生的一种新桩型，它包括旋挖钻孔工艺和扩底、后压浆施工技术三部分。

旋挖钻孔施工工艺是通过钻杆带动特制的旋挖钻头，在孔底全断面切削土层，用旋挖钻头在孔底直接取土后由钢索提升钻杆至地面，如此循环成孔；扩底钻头使之桩底直径达到设计扩大值，以在同等桩长下提高单桩承载力；后压浆施工技术，是通过预埋压浆管，在灌注混凝土之后的一定时间范围内，用适宜的压力对桩底进行压力注浆，以提高桩的承载力，从而减小桩径、桩长、降低工程造价。

2扩底钻孔桩扩底钻头应用技术扩底桩成孔是通过专用机械式扩孔钻头在桩底旋转磨削土壁，在桩底形成一个扩大头。

它同直线桩选用原土造浆正循环施工工艺一样，先采用 gps-15 型钻机原土造浆，正循环成孔到孔底、一次清孔；然后提出钻杆和直型钻头；再换机械式扩孔钻头用钻杆下孔底进行扩孔底并增加一次清孔。

其中混凝土采用商品混凝土，钢筋笼采用现场制作[2]。

2.1 伞形扩孔原理当要进行桩端扩孔施工时，换上伞形扩孔钻头，在自重作用下，该钻头下支座向下垂，从而拉动斜撑，使整个可扩展刀展呈竖直向收拢状态，见图 1。

当钻头放至孔底时，上支座在配重作用下向下移动，上支座与下支座之间的距离减小，由于刀架两头与上、下支座之间的铰结关系，使得刀片向两边扩展。

钻孔扩底灌注桩施工及其质量控制扩底钻孔灌注桩具有沉降小、抗震性好、单桩承载力极高等优点，深受设计和建设单位的欢迎。

本文结合实际工程，详细介绍了扩底钻孔灌注桩的施工工艺流程，然后分析了扩底钻孔灌注桩常见问题、原因及解决方法，希望能促进钻孔扩底灌注桩施工技术的发展。

标签：钻孔扩底灌注桩施工质量控制1引言随着我国桥梁和高层建筑物的迅速发展，钻孔灌注桩施工技术越来越被广泛应用。

近几年来，又悄然出现扩底钻孔灌注桩，如：南昌市报业大厦和第二长途枢纽工程等。

由于扩底钻孔灌注桩具有沉降小和抗震性好以及工程总费用较低和单桩承载力高等优点，因此深受建设及设计单位的欢迎。

但因目前国家还未形成此类桩型扩底施工的规范，扩底部分检测困难、隐藏性强，因此质量控制在施工过程中发挥重要的作用。

2工程概况昆山市锦溪镇2013年度水利工程（灌区1号桥）本工程桥梁处河道宽40m，桥梁采用预制3跨（16m+20m+16m）简支梁桥，宽6.5m，斜交角度5°，桩柱式桥台。

上部结构：板梁：中跨采用20mC50钢筋混凝土预应力板梁，板梁高90cm，边跨采用16mC50钢筋混凝土预应力板梁，板梁高75cm；铺装层：铺装层采用C50砼，内设￠10@100双向钢筋网，厚度为9-13cm，网片位于铺装层中间偏上位置。

伸缩缝：桥台处设4cm钢板伸缩缝。

支座：采用GYZ200*42圆板橡胶支座。

下部结构：桥墩台均采用C30钢筋砼盖梁，基础：桥墩台均采用DN1200灌注桩基础。

共有8根桩基，全部采用桩径为1.2m的扩底钻孔灌注桩，有效桩长度为：28m、24m。

3施工工艺流程3.1放样测量根据设计院及业主提供的设计图纸和控制桩，使用全站仪以准确定出桩的位置。

3.2护筒埋设（1）设置十字交叉的引桩在桩位控制圆外侧，在护筒埋设时，控制桩中心位置与护筒中心位置吻合程度。

（2）采用10～12mm钢板来制作护筒，长3m，上部留溢浆孔，直径比桩径大20至40cm，具有不变形、不漏水、耐拉、耐压等性能。

旋挖钻孔扩底灌注桩施工方法嘿，咱今儿个就来讲讲旋挖钻孔扩底灌注桩施工方法。

这玩意儿啊，就像是给大地打了个特别的“补丁”，可重要着呢！你想想，要在地下弄出那么个结实的桩子，可不是件容易事儿。

旋挖钻孔，就像是个厉害的挖掘小能手，一点一点地把地下掏空。

它那钻头转啊转的，就把土给弄出来啦。

扩底这一步呢，就好比是给这个“补丁”加了个更厚实的底边。

让灌注桩能更稳稳地扎根在地下，能承受更大的力量。

那施工的时候可得注意啦！首先得选好地方，不能瞎找个地儿就开始干。

就跟咱盖房子得找个好地基一样，这地方得合适。

然后呢，机器设备得准备好呀，那旋挖机可得是状态满满的，不然关键时刻掉链子可不行。

施工人员也得是专业的，他们就像是这场地下工程的指挥家，每个动作都得恰到好处。

要是不专业，那可就容易出岔子咯。

钻孔的时候要慢慢来，不能急，就跟绣花似的，得细致。

要是一下子猛钻，说不定就出啥问题了。

扩底的时候更得小心，得把握好那个度，扩得不够不行，扩得太多也不行，这可真是个技术活。

灌注桩的材料也得选好呀，这就像是给“补丁”选布料，得结实耐用。

施工过程中还得随时留意有没有啥异常情况，万一有个啥不对劲，得赶紧处理，不然等出了大问题就麻烦啦。

你说这旋挖钻孔扩底灌注桩施工是不是挺复杂的呀？但就是因为有了这么复杂的过程，那些高楼大厦、大桥大路才能稳稳地立在那里呀。

咱平常走在路上，看到那些宏伟的建筑，可别光想着好看，得想想这背后有多少人付出了努力，用了这样的施工方法才让它们成为可能。

所以啊，可别小瞧了这旋挖钻孔扩底灌注桩施工方法，它可是建筑界的一大功臣呢！它让我们的生活变得更加美好，更加稳固。

咱得给它点个大大的赞！你说是不是呢？。

钻孔灌注扩底桩的施工钻孔灌注扩底桩是在灌注桩的基础上，加用相应的扩孔钻头在柱状的底部进行扩孔，形成一个混凝土扩大头来提高桩端承载力，目前在浙江省的应用实例较少，国家尚无该类桩型扩底部分的施工规范和图集，只能套用相应的钻孔灌注桩施工规范，由于它具有施工简便易行，工程费用低和单桩承载力高等优点，日益得到重视和发展。

本文介绍GPS-10型钻机加用机械式扩底钻头的实例。

标签：钻孔灌注扩底桩；质量技术措施一、项目实例情况简介：杭州市滨江区盛元.慧谷工程位于浙江省杭州市滨江区内，为二层地下室，建筑面积52653平方米。

1.根据工程勘察报告，该工程施工现场自上到下的地层为7层：岩土名称岩性描述及物理力学特征值指标承载力KPa侧阻力KPa端阻力KPa1层杂填土、塘泥2层砂质粉土、砂质粉土3层粉质粘土该层力学性能较好，稍密～中密，承载力较高，一般可作为短桩持力层，土层饱和，基坑开挖时易发生流砂、管涌。

110184层淤泥质粉质粘土该层力学性能差，流塑状，具高压缩性，是场地主要压缩层，该层承载力低，抗剪强度低，一般不宜利用。

7085层粉质粘土该层力学性质较好，具有塑～硬可塑特点，压缩性中等，一般可作为中长桩持力层。

150306002.根据岩土工程分析，地下二层基础埋深13m，地下室基础底面单位面积荷载仅为60KPa，地下室基础底板持力层为3层，其地基土承载力远远能满足地下室基础底面的荷载要求，但由于地下水位较高，工程主要解决地下室整体抗浮，桩型故以抗拔桩为主。

设计时从经济方面考虑，选用桩径￠650、￠550两种型式的钻孔灌注扩底桩。

二、钻孔灌注扩底桩的施工本文以桩径￠650的抗拔桩为例。

地面标高+8.00m，桩顶标高-5.3m，桩底标高-23.3m，（黄海高程）砼C35，加灌高度1.5m，扩底直径1.300m，扩底高度1.500m，设计要求：允许误差扩底直径<-3cm，沉渣<10cm，余同钻孔灌注桩施工验收规范.（一）、设备选型：该工程采用GPS-10型钻机，机械式扩底钻头及配套设备。
