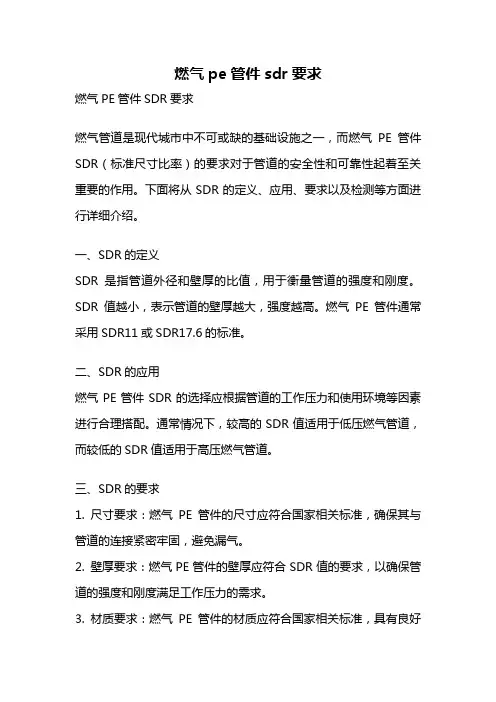

燃气pe管件sdr要求燃气PE管件SDR要求燃气管道是现代城市中不可或缺的基础设施之一，而燃气PE管件SDR（标准尺寸比率）的要求对于管道的安全性和可靠性起着至关重要的作用。
下面将从SDR的定义、应用、要求以及检测等方面进行详细介绍。
一、SDR的定义SDR是指管道外径和壁厚的比值，用于衡量管道的强度和刚度。
SDR值越小，表示管道的壁厚越大，强度越高。
燃气PE管件通常采用SDR11或SDR17.6的标准。
二、SDR的应用燃气PE管件SDR的选择应根据管道的工作压力和使用环境等因素进行合理搭配。
通常情况下，较高的SDR值适用于低压燃气管道，而较低的SDR值适用于高压燃气管道。
三、SDR的要求1. 尺寸要求：燃气PE管件的尺寸应符合国家相关标准，确保其与管道的连接紧密牢固，避免漏气。
2. 壁厚要求：燃气PE管件的壁厚应符合SDR值的要求，以确保管道的强度和刚度满足工作压力的需求。
3. 材质要求：燃气PE管件的材质应符合国家相关标准，具有良好的耐腐蚀性和耐高温性能，以确保管道的使用寿命和安全性。
4. 连接要求：燃气PE管件的连接应采用热熔连接或电熔连接等可靠的方式，确保连接处无泄漏，避免燃气泄露引发安全事故。
5. 标识要求：燃气PE管件应在表面进行清晰可见的标识，包括生产厂家、生产日期、规格型号等信息，方便管道的管理和维护。
四、SDR的检测为了确保燃气PE管件SDR的质量和安全性，需要进行一系列的检测和试验。
常见的检测包括外观检查、尺寸测量、壁厚测量、耐压试验等。
这些检测项目旨在评估燃气PE管件的质量和性能是否符合标准要求，确保其在使用过程中的可靠性和安全性。
总结起来，燃气PE管件SDR的要求对于管道的安全运行起着至关重要的作用。
在选择和使用燃气PE管件时，应根据工作压力和使用环境等因素合理搭配SDR值，确保管道的强度和刚度满足要求。
同时，要注意燃气PE管件的尺寸、壁厚、材质、连接和标识等要求，确保其质量和安全性。
聚乙烯燃气管道工程技术标准条文说明一、引言聚乙烯燃气管道工程是指利用聚乙烯材料制造燃气输送管道，并进行安装、检测、维修等一系列工程活动的过程。
为了确保燃气输送的安全、高效，提高工程质量，制定本技术标准条文。
二、术语和定义1. 聚乙烯管道：指采用聚乙烯材料制造的燃气输送管道。
2. 热熔连接：指通过受热聚乙烯管材表面产生的熔融使得接合面达到化学结合的连接方式。
3. 机械连接：指使用特殊的管件或工具将聚乙烯管道进行连接的方式。
4. 埋地敷设：指将聚乙烯管道埋入地下进行传输燃气的方式。
三、材料和设备要求1. 聚乙烯管材：采用符合国家标准的高密度聚乙烯（HDPE）管材，其材质应具有耐腐蚀、耐压、抗老化等性能。
2. 管道连接件：选择合适的热熔或机械连接件，确保连接的牢固和密封性。
3. 管道支承：应根据工程要求选择适当的支承方式，确保管道的稳定性。
四、工程设计和施工要求1. 工程设计：根据燃气输送量和压力要求，综合考虑管道线路、埋深、压力降等因素进行设计。
设计时需充分考虑土壤条件、地质特征等因素。
2. 施工方案：根据设计要求制定详细的施工方案，包括开挖、敷设、连接、测试等步骤，并考虑安全和环保因素。
3. 管道敷设：按照设计要求进行管道的开挖、敷设和回填，保证管道的埋深符合规定，并注意管道的水平度和直线度。
4. 管道连接：根据管道的直线和弯头的要求，选择合适的连接方式，使用专用工具进行连接，确保连接的坚固和密封。
5. 管道测试：在安装完成后，进行适当的水压试验和泄漏测试，确保管道的质量和安全性。
五、运行和维护要求1. 管道的运行：在燃气投入运行前，应进行燃气泄漏测试和防腐处理，确保管道的安全运行。
管道的运行期间要注意定期巡检，及时发现和处理管道的异常情况。
2. 管道的维护：定期进行管道的外观检查和清洁，及时处理管道的损坏和泄漏问题。
对于老化和损坏较大的管道，要及时进行更换和修复。
六、安全管理要求1. 安全防护：施工过程中应采取相应的安全防护措施，包括安全帽、防护手套、安全网等。

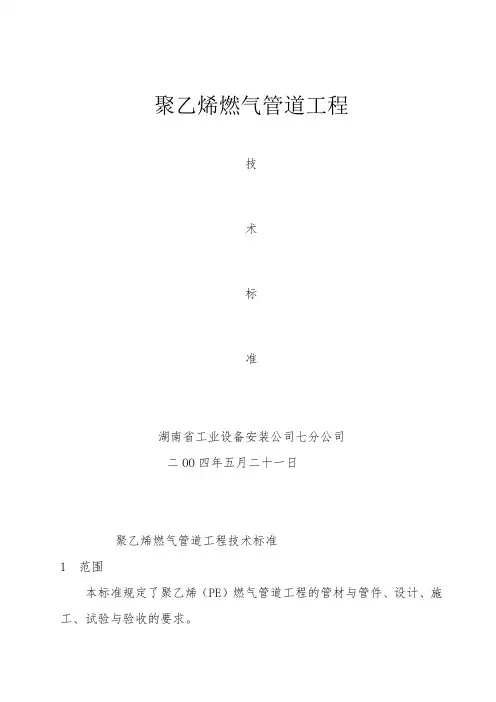

聚乙烯燃气管道工程技术标准湖南省工业设备安装公司七分公司二OO四年五月二十一日聚乙烯燃气管道工程技术标准1 范围本标准规定了聚乙烯（PE）燃气管道工程的管材与管件、设计、施工、试验与验收的要求。
本标准适用于工作压力不大于0.4Mpa（表压），工作温度在—20ºC—40ºC的埋PE燃气管道新建、改建、扩建工程的设计、施工与验收。
2规范性引用标准GB15558.1—1995燃气用埋地聚乙烯管材GB15558.2—1995燃气用埋地聚乙烯管材Q/XK J304.03—2002室外钢制燃气管道施工与验收标准3PE管材与管件3.1 管材3.1.1管材的原料、性能要求必须符合GB15558.1—1995的规定。
3.1.2我公司选用的管径、壁厚，允许偏差，见表1表 1 常用管材外径、壁厚及允许偏差尺寸单位mm注：庭院管网采用PE 管材替换常用钢管的规格尺寸对照表，参见附录A。
3.1.3管材进货时，应附有有资质的检验机构出具的各项性能指标的检验报告；生产厂家的产品质量合格证及产品使用说明书。
3.1.4管材颜色应为黄色或黑色。
黑色管子上应共挤出至少三条黄色条，色条应沿管材圆周方向均匀分布。
3.1.5管材的内外表面应清洁、光华、不允许有气泡、沟槽、划伤、凹陷、杂质和颜色不均等缺陷3.1.6定尺管的长度应均匀一致，误差不超过±20mm，管口端面应与管子轴线垂直。
3.1.7管子的不圆度应不大于5%。
3.1.8管材的标志、包装、运输、储存3.1.8.1标志管材出厂时，管材上应有永久性标志，且标志应是连续的、间距不超过2m。
标志如下：a）“燃气”或“gas”字样；b）原料牌号；c）标准尺寸比或“SDR”；d）规格尺寸；e）标准代号；f）生产厂名或商标；g）生产日期。
3.1.8.2包装管材端口应封堵，管材应用非金属捆扎牢固，直管也可用木架固定两头捆扎。
没包装单位中应附有合格证，管材外包装中应有厂名、厂址和生产日期。
燃气用埋地聚乙烯(PE)管道执行标准一、材料要求燃气用埋地聚乙烯(PE)管道应采用高密度聚乙烯树脂制造，其性能应符合相关标准要求。
材料应具有足够的强度、耐久性和抗老化性能，并应具有相应的卫生环保和安全性能。
二、尺寸公差燃气用埋地聚乙烯(PE)管道的尺寸公差应符合相关标准要求，以确保管道的安装和使用性能。
具体要求包括管径、壁厚、长度等方面的公差控制。
三、外观质量燃气用埋地聚乙烯(PE)管道的外观质量应符合相关标准要求，以确保管道的质量和美观度。
具体要求包括管材表面应光滑、平整、无气泡、无裂纹等缺陷。
四、性能要求燃气用埋地聚乙烯(PE)管道的性能要求包括以下几个方面：1.耐压强度：管道应具有足够的耐压强度，以承受燃气管道的正常工作压力和附加压力，保证管道的安全运行。
2.拉伸性能：管道应具有良好的拉伸性能，以适应管道的安装和使用环境。
具体要求包括抗拉强度、屈服点和断裂伸长率等方面的指标。
3.冲击性能：管道应具有良好的冲击性能，以抵抗外力的冲击和碰撞，保证管道的安全性和稳定性。
4.老化性能：管道应具有较好的老化性能，能够在长期使用过程中保持性能稳定，避免因老化而影响使用效果。
5.卫生环保：管道应符合卫生环保要求，在使用过程中不会对环境和人体造成危害。
具体要求包括材料无毒无害、不含有有害物质等方面。
6.安全性能：管道应具有较高的安全性能，能够在燃气管道的运行过程中保证安全可靠。
具体要求包括阻燃、防爆、防漏等方面的性能指标。
五、耐压强度燃气用埋地聚乙烯(PE)管道的耐压强度应符合相关标准要求，以确保管道在使用过程中的安全性。
耐压强度应通过试验验证，一般要求在200%工作压力下保持一段时间不破裂。
六、拉伸性能燃气用埋地聚乙烯(PE)管道的拉伸性能应符合相关标准要求，以确保管道在使用过程中的稳定性和可靠性。
具体要求包括抗拉强度、屈服点和断裂伸长率等方面的指标，以满足不同使用环境的需求。
七、冲击性能燃气用埋地聚乙烯(PE)管道的冲击性能应符合相关标准要求，以确保管道在受到外力冲击和碰撞时能够保持完整性和安全性。
燃气用聚乙烯管道熔接技术要求1 总则1.1 焊接人员从事管道熔接的焊工应按照TSG Z6002-2010规定考核合格，持有相应类别和项目的《特种设备作业人员证》，并熟悉焊机各部件性能和焊接操作方法。
1.2 施工单位从事燃气用聚乙烯管道熔接施工单位应具有GB1级压力管道安装资质。
1.3 焊接用材料熔接所用的燃气用聚乙烯管材、管件（含焊制管件）和阀门制造企业应取得相应的特种设备制造许可证，产品应满足GB/T 15558.1、GB/T 15558.2和GB/T 15558.3的要求，且管材应按规定经特种设备检验检测机构监督检验合格。
1.4 熔接设备1.4.1 聚乙烯管道熔接设备应符合 GB/T 20674.1 和 GB/T 20674.2 的要求。
1.4.2 热熔连接宜采用全自动焊机。
全自动焊机应具备以下功能：a) 能实现一致、可靠、可重复的操作；b) 自动完成加热板插入待焊管道元件之后的所有焊接阶段（包括卷边、吸热、切换、对接和冷却）；c) 焊机采用闭环控制系统，在焊接过程中突然出现焊接参数（温度、压力和时间等）不符合焊接工艺要求时，能及时反馈和补偿，否则自动中断焊接并报警；d) 能控制、监视并记录焊接过程各阶段的主要参数；e) 铣削管道元件端面后，能够自动检查管道元件是否夹装牢固，如夹装不牢固应能提示或报警；f) 能自动测量拖动压力（峰值拖动压力和滑动拖动压力）并具有自动补偿拖动压力功能；g) 在正常环境温度下，加热板工作温度在 170 ℃～260 ℃范围内，加热板工作区域内任一点的温度与设定工作温度偏差不超过±7 ℃，且加热板表面平均温度与设定工作温度的偏差不超过±5 ℃；h) 自动监测加热板温度，温度超出加热板设定温度范围时自动中止焊接；i) 配置数据存储装置和数据下载接口，存储容量应在 500 个焊口记录以上；j) 具有环境温度监测功能，当环境温度超出允许范围时自动中止焊接。
聚乙烯燃气管道工程技术规聚乙烯燃气管道工程技术规随着城市化不断推进，燃气管道的建设也越来越重要。
在所有管道材料中，聚乙烯燃气管道成为了一种被广泛应用的管道材料，因为它具有不易老化、耐腐蚀、重量轻、价格低等优点。
在建设聚乙烯燃气管道时，一定要按照规范进行，本文就聚乙烯燃气管道工程技术规进行详细介绍。
一、聚乙烯燃气管道的材料特性聚乙烯管道是聚乙烯原料加工而成，和其他管道材料相比，聚乙烯管道具有更高的杨氏模量、更好的疲劳强度、更好的抗冲击性和抗蠕变性，同时它的使用年限超过50年，比其他管道材料使用寿命还要长。
聚乙烯管道不存在腐蚀、老化等问题，并且其透明性好，易施工、可塑性强，应用范围较广。
二、聚乙烯燃气管道的用途及注意事项聚乙烯管道广泛应用于城市燃气、供水系统、排水系统等建设项目中。
在建设过程中，要注意以下几点：1、须得到燃气设计单位的批准，并应符合国家相关法律法规、行业标准的规定；2、管道敷设前需进行管道内部清洗，并采用通气方法进行检查；3、如果管道遭到机械损坏，需立即用专用修补胶进行修补；4、管道布置需考虑敷设的深度，超过深度限制就应采用钢管等防止压垮的措施。
三、聚乙烯燃气管道工程的设计规范接下来，本文将结合《城市燃气燃料供应设计规范》（GB 50028-2016）对聚乙烯管道的设计规范进行详细介绍。
1、控制管道荷载管道敷设板需压实，表面平整，且管道深度不应超过规定值。
由于管道周围环境复杂，管道上方不应铺设垫层，若有垫层需采基础侧向支承方式，并预留伸缩缝。
2、适当的轴向伸长率在聚乙烯管道设计中，需要考虑管道的轴向伸长率，一般取其公称直径的4%。
在计算伸长率时，须考虑已有的因素，如温度变化、管道内流量、内液体的粘度等，同时采用适当的设计方法，确保管道的应力状态，提高管道的安全性。
3、分析设计温度对材料的影响聚乙烯燃气管道在不同的温度下具有不同的强度和刚度特性，这需要在设计中进行充分考虑。
在规范中规定，聚乙烯管道的试验温度应为环境温度±5℃，设计温度应考虑实际使用条件下的最高和最低温度，确保管道的强度和稳定性。
一、引言聚乙烯燃气管道是一种广泛应用于燃气输送的管道材料，具有优异的性能和可靠的使用寿命。
为了确保聚乙烯燃气管道工程的安全性和可靠性，制定一系列的技术规范是必要的。
本文将从设计、施工、材料选择等多个方面介绍聚乙烯燃气管道工程的技术规范。
二、设计规范1.设计工作内容根据燃气管道的输送要求和使用环境，进行管道布局设计、弯头、支架、固定、连接、检查井、阀门、监测等设备的设计。
2.管道设计要求根据燃气管道所需的流量、压力、温度和管道长度等参数，确定管道的直径、壁厚、材料，同时考虑管道的弯曲半径和施工工艺等因素。
3.安全设计要求考虑到燃气的易燃性和爆炸性，在设计过程中要充分考虑安全因素，采取相应的措施来保证人员和设备的安全。
三、施工规范1.施工组织制定完善的施工组织方案，合理安排施工人员和设备，确保施工进度和质量。
2.施工工艺确定管道施工的具体工艺流程，包括挖掘、敷设、连接、固定、试压等环节的方法和步骤。
3.质量控制设立专门的质量控制岗位，对施工过程中的关键节点进行监督和检查，确保施工质量符合要求。
四、材料选择1.管材选择根据燃气管道的使用条件和环境，选择具有耐化学腐蚀性、抗冲击性能、耐老化性能的聚乙烯管材。
2.阀门和连接件选择合理选择阀门和连接件的材质和型号，以保证其在燃气管道中的密封性和可靠性。
3.涂层选择为了减少管道的磨损和腐蚀，可以在管道外表面进行涂层处理，选择适合的涂层材料和涂层工艺。
五、运行与维护规范1.运行管理制定燃气管道的运行管理制度，定期进行巡检、维护和保养，确保管道的正常运行。
2.事故应急处理指定专门的紧急事故应急小组，制定应急预案，定期开展事故演练，确保能够及时有效地处理燃气管道事故。
3.维护保养根据燃气管道的使用寿命和老化情况，制定定期维护保养计划，进行管道的清洁、检修等工作。
六、技术审查1.设计文件审查对燃气管道工程的设计文件进行审查，检查设计是否符合相关技术规范和安全标准。
2.施工方案审查审查施工方案是否合理、可行，是否存在安全隐患和施工缺陷。

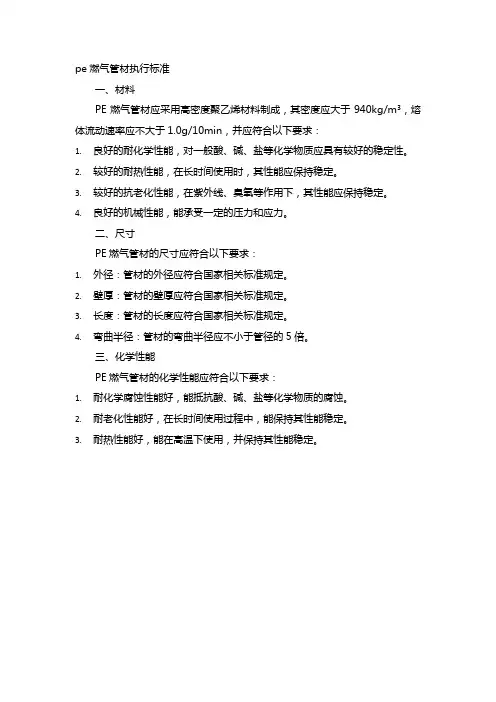

pe燃气管材执行标准
一、材料
PE燃气管材应采用高密度聚乙烯材料制成，其密度应大于940kg/m³，熔体流动速率应不大于1.0g/10min，并应符合以下要求：
1.良好的耐化学性能，对一般酸、碱、盐等化学物质应具有较好的稳定性。
2.较好的耐热性能，在长时间使用时，其性能应保持稳定。
3.较好的抗老化性能，在紫外线、臭氧等作用下，其性能应保持稳定。
4.良好的机械性能，能承受一定的压力和应力。
二、尺寸
PE燃气管材的尺寸应符合以下要求：
1.外径：管材的外径应符合国家相关标准规定。
2.壁厚：管材的壁厚应符合国家相关标准规定。
3.长度：管材的长度应符合国家相关标准规定。
4.弯曲半径：管材的弯曲半径应不小于管径的5倍。
三、化学性能
PE燃气管材的化学性能应符合以下要求：
1.耐化学腐蚀性能好，能抵抗酸、碱、盐等化学物质的腐蚀。
2.耐老化性能好，在长时间使用过程中，能保持其性能稳定。
3.耐热性能好，能在高温下使用，并保持其性能稳定。
《聚乙烯燃气管道工程技术标准》
(cjj63-2018)
《聚乙烯燃气管道工程技术标准》CJJ63-2018是我国住房和城乡建设部发布的一项行业标准，于2019年3月1日起实施。
该标准主要规定了聚乙烯（PE）燃气管道工程的设计、施工、验收及运行维护等方面的技术要求。
聚乙烯（PE）燃气管道工程技术标准的主要内容包括：
1. 一般规定：包括术语和定义、工程设计依据、设计原则等。
2. 材料和设备：规定了聚乙烯燃气管材、管件、连接方式、阀门、补偿器等设备和材料的选用及质量要求。
3. 设计：包括管道布置、路由选择、管道设计、应力分析、安全防护等方面的设计要求。
4. 施工：规定了施工的一般要求、施工方法、质量控制、安全措施等。
5. 验收：明确了验收的标准、程序、方法等。
6. 运行和维护：阐述了运行和维护的基本要求、运行规程、维护管理、应急处理等。
7. 监测：介绍了监测系统的设置、监测方法、数据处理等。
8. 环保与节能：提出了环保和节能的设计、施工、运行和维护要求。
9. 安全：包括安全设计、安全防护、事故处理等。
其中，第1.0.3、7.1.7条为强制性条文，必须严格执行。
该标准的制定和实施，旨在规范聚乙烯燃气管道工程的设计、施工和运行维护，确保燃气管道的安全、可靠、经济和环保。

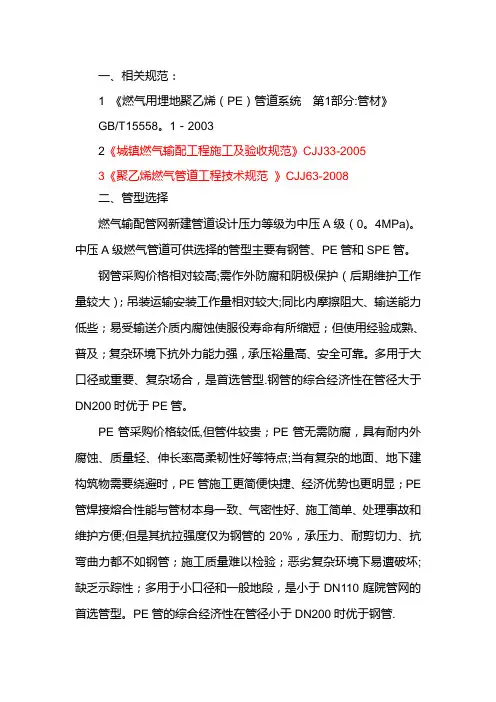

一、相关规范：1 《燃气用埋地聚乙烯（PE）管道系统第1部分:管材》GB/T15558。
1－20032《城镇燃气输配工程施工及验收规范》CJJ33-20053《聚乙烯燃气管道工程技术规范》CJJ63-2008二、管型选择燃气输配管网新建管道设计压力等级为中压A级（0。
4MPa)。
中压A级燃气管道可供选择的管型主要有钢管、PE管和SPE管。
钢管采购价格相对较高;需作外防腐和阴极保护（后期维护工作量较大）；吊装运输安装工作量相对较大;同比内摩擦阻大、输送能力低些；易受输送介质内腐蚀使服役寿命有所缩短；但使用经验成熟、普及；复杂环境下抗外力能力强，承压裕量高、安全可靠。
多用于大口径或重要、复杂场合，是首选管型.钢管的综合经济性在管径大于DN200时优于PE管。
PE管采购价格较低,但管件较贵；PE管无需防腐，具有耐内外腐蚀、质量轻、伸长率高柔韧性好等特点;当有复杂的地面、地下建构筑物需要绕避时，PE管施工更简便快捷、经济优势也更明显；PE 管焊接熔合性能与管材本身一致、气密性好、施工简单、处理事故和维护方便;但是其抗拉强度仅为钢管的20%，承压力、耐剪切力、抗弯曲力都不如钢管；施工质量难以检验；恶劣复杂环境下易遭破坏;缺乏示踪性；多用于小口径和一般地段，是小于DN110庭院管网的首选管型。
PE管的综合经济性在管径小于DN200时优于钢管.SPE管是各方面均介于钢管和PE管之间的新兴燃气管型；其与PE管相比具有承压能力大大提高,刚性好、耐冲击性抗快速开裂性能好及尺寸稳定、可示踪等优点；与钢管相比具有耐内外腐蚀、输效高、施工方便维修简便等优点；目前在一些特殊场合使用的综合经济性优于钢管和PE管；但用于中压管道时一般情况下综合经济性都不如PE管好。
考虑后推荐中压燃气管道用管原则如下：1）当管径DN≥200mm时，均选用钢管。
2）当管径DN＜200mm时，一般地段选用PE管,穿越等特殊地段选用钢管。
钢管推荐选用直缝高频电阻焊钢管（HFW),制管标准按GB/T9711。
燃气PE管施工方案及技术要求
一、引言
燃气管道作为城市基础设施之一，其施工质量直接关系到人民群众的生命财产安全。
本文将重点介绍燃气PE管施工方案及技术要求，以确保管道的安全运行。
二、管道材料选择
1. PE管的优势
燃气PE管是由聚乙烯(PE)原料制成的管道，具有耐腐蚀、耐磨损、抗老化等优点，较适合用于燃气管道。
2. 材料要求
•PE管道应符合相关国家标准，具有合格的品质证明。
•选用PE100级别的管材，保证其高强度、耐压性能。
三、施工方案
1. 管道布置
•根据设计图纸，合理布置燃气PE管道线路。
•确保管道走向合理，避免弯曲和锐角。
2. 管道安装
•在施工前，对施工人员进行安全培训，保证安装操作规范。
•保持管道接口的整洁，确保接头牢固密封。
3. 管道保护
•对敷设在地下的PE管进行标示，以便日后维护。
•在管道周围铺设防护层，避免外部环境因素对管道造成破坏。
四、技术要求
1. 焊接技术
•采用热熔连接方法进行管道连接，确保连接牢固可靠。
•确保焊接工艺符合相关标准，避免出现质量问题。
2. 压力测试
•完成管道安装后，进行压力测试，确保管道密封性良好。
•压力测试应持续一定时间，以确保管道安全运行。
3. 巡检保养
•定期对燃气PE管道进行巡检，及时发现并处理问题。
•定期更换老化管道，确保管道系统的安全运行。
结语
通过对燃气PE管施工方案及技术要求的详细介绍，可以明确施工过程中的关键环节和技术要求，提高燃气管道的安全性和可靠性，为城市居民提供安全可靠的燃气供应。
燃气PE管施工方案及技术要求一、施工前准备工作1.确定施工方案：根据燃气管线的长度、沿线地形和地质情况，确定管道的走向、埋深和分段，编制相应的施工方案。
2.资材选择：选择符合国家相关标准的PE管材和相关辅助材料，确保质量可靠。
3.设备准备：采购必要的施工设备和工具，包括挖掘机、管道焊接机、切割机、测试仪器等。
4.施工人员培训：对施工人员进行必要的培训，使其熟悉施工工艺和安全操作规程。
二、燃气PE管施工工艺流程1.管道开挖：按照设计要求，采用机械开挖或人工开挖的方式，开挖出符合管道埋设要求的沟槽。
2.沟底处理：经过开挖后，对沟底进行清理，去除松土、石块和残留物，使沟底平整、坚实。
3.管道敷设：将PE管按照设计要求放置在沟槽中，注意管道的长度和接口的切割，保证管道的连续性。
4.管道焊接：采用热熔和电击融合的方法对管道接口进行焊接，确保两段管道的连接牢固、无渗漏。
5.弯管处理：根据设计要求，对需要弯曲的管道进行加工和安装，使用尺寸准确的弯管器具进行弯管处理。
6.支吊架安装：根据设计要求，安装管道支吊架，保证管道的稳定性和受力均匀。
7.封堵和防腐处理：在管道焊接完成后，对焊接口进行密封，采用专用材料对管道进行防腐蚀处理，确保管道的使用寿命。
8.接口测试：使用压力测试仪器对管道接口进行压力测试，检测管道是否有渗漏和变形情况。
9.管道回填：在经过所有测试和检查合格后，进行管道回填，将沟槽填平、夯实。
10.管道上土：进行管道上土处理，按照设计要求对管道进行覆土，保护管道免受外界伤害。
三、燃气PE管施工技术要求1.施工符合国家相关标准：施工过程中，要严格按照国家相关标准和规范进行操作，确保施工质量。
2.管道质量检查：在敷设管道前，对PE管及管件进行质量检查，检查外观质量和尺寸偏差等。
3.管道焊接质量：管道焊接必须达到焊接接头强度大于母材强度的要求，焊接接头应平整、光滑、无裂纹，无气泡和异物。
4.管道埋深和坡度：根据设计要求，管道的埋深和坡度要符合规范要求，保证燃气管道的正常使用。
第三部分招标产品清单及主要技术要求一．PE管材规格型号及主要技术要求1．PE管材的规格型号及主要技术参数1.1管材的规格型号及主要技术参数必须符合表1的规定。
1.2管材的原料、技术要求（包括颜色、外观、长度、不圆度及性能指标），必须符合GB15558.1《燃气用埋地聚乙烯管材》标准第三、四章的规定。
2．管材的试验方法和检验、评定规则必须符合GB15558.1《燃气用埋地聚乙烯管材》标准第五、六章的规定。
3．管材的标志、包装、运输与贮存必须符合GB15558.1《燃气用埋地聚乙烯管材》标准第七章的规定。
二．PE管件规格型号及主要技术要求1．管件名称及公称直径，见表3。
2．管件的原料、技术要求（包括颜色、外观、规格尺寸及偏差、性能要求）必须符合GB15558.2《燃气用埋地聚乙烯管件》现行标准第五、六章的规定。
3．管件的试验方法、检验、评定规则必须符合GB15558.2现行标准第七、八章的规定。
4．管件的标志、包装、运输、贮存必须符合GB15558.2现行标准第九章的规定。
三．燃气输配管道用阀门的规格型号和技术要求1．油密封旋塞阀的规格型号及技术要求1.1油密封旋塞阀的规格型号，见表1。
1.2旋塞阀的设计制造应符合GB12240《通用阀门铁制旋塞阀》现行标准的规定。
1.3旋塞阀的试验与检验应符合CJ/T3055《燃气阀门的试验与检验》现行标准的规定。
2．球阀的规格型号及技术要求2.1球阀的规格型号，见表2。
表2 球阀的规格型号2.2球阀的设计制造应符合GB12237《通用阀门法兰和对焊连接钢制球阀》现行标准的规定，球阀要求设计成防静电的结构。
2.3球阀的试验与检验应符合CJ/T3055《燃气阀门的试验与检验》现行标准的规定。
3．闸阀的规格型号及技术要求3.1闸阀的规格型号，见表3。
表3 闸阀的规格型号3.2明杆楔式单闸板闸阀的设计制造应符合CJ3005《城镇燃气用灰铸铁阀门通用技术要求》和GB12234《通用阀门法兰和对焊连接钢制闸阀》现行标准的规定。
PE管施工技术要求为保证 PE 管的工程管道工程施工质量，保证管道的安全运转，特编制本施工技术要求，本技术要求除知足国家现行标准规范外，还同时依照参照《中华煤气国内合资公司地下管网及有关设备之设计、施工及维修引导》DM11。
１依照的标准和规范《城镇燃气设计规范》GB50028-2006；《城镇燃气输配工程施工及查收规范》CJJ33—2005；《聚已乙烯燃气管道工程技术规范》GB50369—2006；《燃气用埋地聚乙烯（ PE）管道系统第 1 部分：管材》（）;《燃气用埋地聚乙烯（ PE）管道系统第 2 部分：管件》（）;《燃气用埋地聚乙烯 (PE) 管道系统第 3 部分：阀门》（GB15558.3-2008 ）;其余现行有关的设计规范2管材及附件管材 PE 管部分采纳燃气用埋地聚乙烯（ PE）管，质量应切合《燃气用埋地聚乙烯（ PE）管道系统第 1 部分：管材》（）的规定，系列，材质为 PE100。
PE 管件采纳燃气用埋地聚乙烯（PE）管件，质量应切合《燃气用埋地聚乙烯（ PE）管道系统第2部分：管件》（）的规定，系列，材质为 PE100。
PE 管材、管件的查收、寄存、搬运按《聚乙烯燃气管道工程技术规程》CJJ63-2008 中第履行。
管材、管件及其余资料应拥有出厂质量查验合格证，经查验合格后方可使用。
1)聚乙烯管及管件只可应用于中低压系统。
2)聚乙烯管在一般状况下应切合 GB 15558.1 、ISO 4437 、EN 1555、BS7281、 PL2/E 、 AS/NZS 4130 或相同标准。
3)聚乙烯管不该在以下状况使用 :a、地面以上的地点及其余被日光照耀到的地点，除非加上保护管套或其余适合的保护。
b、有溶剂及有害化学品的地方，即便是极低浓度的化学品，比如: 干洗液、电镀液、显影液、润滑油及液压油等。
3管材、管件的运输堆放3.1 管材、管件和阀门的运输应切合以下规定：3.1.1 搬运时，不得抛、摔、滚、拖；在冬天运时应当心轻放。
PE燃气管材（管件）
1.通用性要求
管材应符合《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》GB15558.1标准，管件应符合《燃气用埋地聚乙烯（PE）管道系统第2部分：管件》GB15558.2标准，钢塑转换应符合《燃气用聚乙烯管道系统的机械管件
第1部分：公称外径不大于63mm的管材用钢塑转换管件》GB26255.1或《燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件》GB 26255.2的要求。
2.技术参数要求
（1）PE管材管件原材料要求：PE管材、管件均采用PE100橙色原材料，且原材料必须为道达尔石化HDPE XS10 Orange YCF或PE100-RC XSC50 Orange、北欧化工HE3492-LS (Orange)或英利士TUB125 N2025 (Orange)，不允许使用回收的PE物料。
（2）管材颜色要求：PE100 SDR11、SDR17.6系列产品的中、低压燃气用管均为橙色，且dn≤160规格低压燃气用管应在管材上挤出至少三条黑色条，色条应沿管材圆周方向均匀分布。
（3）承压要求：保证PE100 SDR11、SDR17.6管材在佛山市南海区的工作环境下，适用于0.4MPa压力级别天然气使用。
（4）热熔管件均采用注塑管件SDR11、SDR17.6系列；电熔管件均采用SDR11系列。
（5）dn315以上的PE注塑管件两端的直管段部分的长度必须保证不小于40cm，如无法满足该长度，供方必须在原PE注塑管件的直管段部分的长度基础上加焊一段不小于30cm的同径管材，加焊的焊口必须符合《燃气用埋地聚乙烯（PE）管道系统第2部分：管件》GB15558.2-2005标准要求
（6）钢塑转换钢管段材质为20#或L245，其外径及壁厚应符合《输送流
体用无缝钢管》GB/T 8163-2008标准或《石油天然气工业管线输送系统用钢管》GB/T 9711标准要求。
（7）钢塑转换接头的钢管段和尼龙防腐法兰片的防腐应符合《钢质管道单层熔结环氧粉末外涂层技术规范》SY/T0315标准加强级要求。
尼龙防腐法兰片的法兰外径、法兰厚度、螺栓孔径、螺栓孔数量、螺栓孔中心圆直径等的尺寸应符合《板式平焊钢制管法兰》GB/T 9119标准PN16级别要求。
3.厂家资质要求
注册资本10000万元以上，具有特种设备制造许可证（压力管道元件）、质量管理体系认证等。
4.售后服务、承诺
在正常使用条件下免费保修期不少于20年，安全使用期不少于50年。
5.规格型号
序号材料名称规格型号备注
１PE100燃气管SDR11dn 63×5.8橙色
2PE100燃气管SDR11dn 63×5.8橙管黑条
3PE100燃气管SDR17.6dn 110×6.3橙管黑条
4PE100燃气管SDR11dn 110×10橙色
5PE100燃气管SDR17.6dn 160×9.1橙管黑条
6PE100燃气管SDR11dn 160×14.6橙色
7PE100燃气管SDR17.6dn 225×12.8橙色
8PE100燃气管SDR11dn 225×20.5橙色
9PE100燃气管SDR17.6dn 315×17.9橙色10PE100燃气管SDR11dn 315×28.6 橙色11PE100燃气管SDR17.6dn 400×22.8 橙色12PE100燃气管SDR11dn 400×36.4 橙色13PE100 管件dn 63- dn 400全系列管件。
