智能交通系统完整解决方案设计1.系统结构设计：-硬件设备：包括交通摄像头、车辆识别设备、交通信号机、车辆导航设备等。
-软件系统：包括车辆监测与识别系统、交通信号控制系统、交通数据分析系统等。
-网络通信：通过物联网技术建立起硬件设备和软件系统之间的无线通信网络。
2.数据采集与处理：利用交通摄像头等设备进行车辆监测与识别，采集道路上的交通信息，包括车辆数量、车速、车道利用情况等。
将采集到的数据传输到交通数据分析系统中进行处理，提取交通流量、拥堵情况、交通事故等相关信息，为交通管理者提供决策支持。
3.车辆导航与路线规划：利用车辆导航设备为驾驶员提供实时的交通信息和最佳的路线规划，根据交通流量和道路状况，指导驾驶员选择最佳行驶路径，避免拥堵和事故发生。
4.交通信号控制：通过交通信号机和交通信号控制系统对路口的交通信号进行实时控制，根据车辆流量和道路拥堵情况，动态调整交通信号的时序，优化交通流量，提高道路通行能力。
5.智能交通管理中心：智能交通管理中心是智能交通系统的核心控制中心，集中管理和调度交通摄像头、交通信号机和车辆导航设备等系统组件。
通过交通数据分析系统提供的数据，交通管理中心可以实时监控道路交通状况，预测交通拥堵、事故等情况，并及时作出应对措施。
6.系统优势：智能交通系统通过实时监测和调度，能够有效减少交通拥堵，提高道路通行能力。
同时，通过提供实时的交通信息和最佳的路线规划，能够减少驾驶员的通勤时间和疲劳驾驶，提高驾驶安全性。
此外，智能交通系统中的数据采集和分析功能，可以为交通管理者提供科学有效的决策支持，促进城市交通的智能化、信息化和可持续发展。
以上就是一个完整的智能交通系统解决方案设计，通过与实际交通管理需求相结合，可以进一步完善细节和实施方案。
随着技术的发展和智能交通系统的不断演进，相信智能交通系统将在城市交通管理中起到越来越重要的作用。

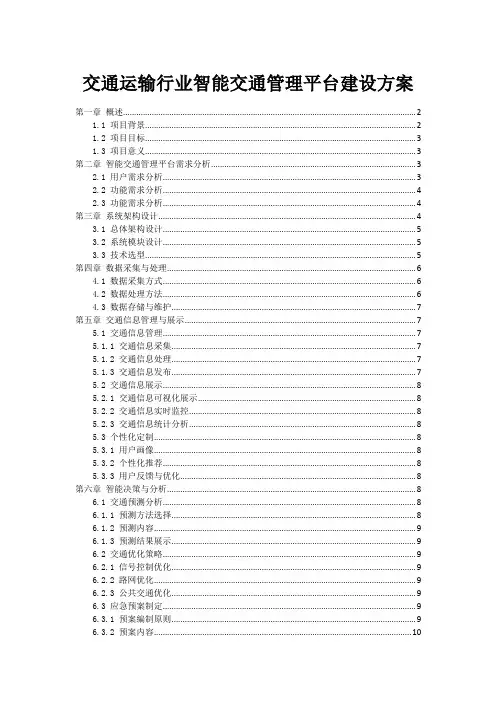

交通运输行业智能交通管理平台建设方案第一章概述 (2)1.1 项目背景 (2)1.2 项目目标 (3)1.3 项目意义 (3)第二章智能交通管理平台需求分析 (3)2.1 用户需求分析 (3)2.2 功能需求分析 (4)2.3 功能需求分析 (4)第三章系统架构设计 (4)3.1 总体架构设计 (5)3.2 系统模块设计 (5)3.3 技术选型 (5)第四章数据采集与处理 (6)4.1 数据采集方式 (6)4.2 数据处理方法 (6)4.3 数据存储与维护 (7)第五章交通信息管理与展示 (7)5.1 交通信息管理 (7)5.1.1 交通信息采集 (7)5.1.2 交通信息处理 (7)5.1.3 交通信息发布 (7)5.2 交通信息展示 (8)5.2.1 交通信息可视化展示 (8)5.2.2 交通信息实时监控 (8)5.2.3 交通信息统计分析 (8)5.3 个性化定制 (8)5.3.1 用户画像 (8)5.3.2 个性化推荐 (8)5.3.3 用户反馈与优化 (8)第六章智能决策与分析 (8)6.1 交通预测分析 (8)6.1.1 预测方法选择 (8)6.1.2 预测内容 (9)6.1.3 预测结果展示 (9)6.2 交通优化策略 (9)6.2.1 信号控制优化 (9)6.2.2 路网优化 (9)6.2.3 公共交通优化 (9)6.3 应急预案制定 (9)6.3.1 预案编制原则 (9)6.3.2 预案内容 (10)第七章平台安全与运维 (10)7.1 信息安全 (10)7.1.1 安全策略 (10)7.1.2 安全防护措施 (10)7.1.3 安全培训与宣传 (10)7.2 系统运维 (11)7.2.1 运维团队 (11)7.2.2 运维流程 (11)7.2.3 运维工具 (11)7.3 容灾备份 (11)7.3.1 容灾备份策略 (11)7.3.2 容灾备份实施 (11)7.3.3 容灾备份测试 (11)第八章项目实施与进度安排 (11)8.1 项目实施策略 (11)8.2 项目进度安排 (12)8.3 项目验收标准 (12)第九章投资估算与效益分析 (13)9.1 投资估算 (13)9.1.1 项目概况 (13)9.2 效益分析 (13)9.2.1 社会效益 (13)9.2.2 经济效益 (14)9.3 风险评估 (14)9.3.1 技术风险 (14)9.3.2 运营风险 (14)9.3.3 政策风险 (14)第十章总结与展望 (14)10.1 工作总结 (14)10.2 存在问题与改进 (15)10.3 未来展望 (15)第一章概述1.1 项目背景我国经济的快速发展，交通运输行业在国民经济中的地位日益凸显。
智能交通系统集成设计方案
在当今社会，交通系统的智能化已成为城市发展的必然趋势。
为了提高交通效率、减少交通事故，并改善城市居民的出行体验，我们需要一个全面的智能交通系统集成设计方案。
1.智能交通管理系统
智能交通管理系统是整个智能交通系统的核心。
通过实时监控交通流量、优化信号灯设置，并利用智能算法提前预测拥堵情况，可以有效缓解交通压力，提升通行效率。
2.智能公交系统
智能公交系统结合了车辆定位技术、乘客信息管理系统等，可以实现实时公交车辆位置监控、智能调度和乘客信息反馈。
这样的系统能够提高公交运营效率，减少等待时间，提升乘客满意度。
3.智能停车系统
智能停车系统利用车牌识别、停车位监测等技术，实现停车场内车辆实时监控和智能导航，减少寻找停车位的时间，缓解停车难题，同时提高停车场利用率。
4.智能路灯系统
智能路灯系统不仅可以根据光线感应自动调节亮度，还能与交通管理系统联动，根据交通流量和路况实时调整亮度和灯光模式，提高能源利用效率，同时保障夜间行车安全。
5.智能交通信息服务
智能交通信息服务通过手机App、电子显示屏等形式，为用户提供实时的交通信息更新、路况提示、出行建议等服务，帮助用户更加便捷地规划出行路线。
通过以上智能交通系统集成设计方案，我们可以看到未来城市交通的发展方向。
只有不断整合创新科技，提高系统之间的互联互通性，才能实现智能交通系统的最大效益和社会价值。
让我们共同努力，打造更智能、更安全、更便捷的城市交通系统，为城市居民的出行生活带来更多便利与舒适！。
智慧交通系统接口系统集成技术方案智慧交通系统是利用现代通信、计算机、传感器等技术手段对交通运输系统进行信息化、智能化、网络化改造的一种综合性系统。
在建设智慧交通系统时，系统集成技术是至关重要的一环，其目的是将各个子系统、设备、传感器等集成为一个统一的整体，实现数据的交互和共享，以及系统的完整运行。
一、技术架构1.总体架构设计：确定智慧交通系统的总体功能及模块划分，包括数据采集、传输、存储、处理等环节。
2.数据接口设计：设计系统内各个子系统之间的数据接口，确保各个子系统能够正常地进行数据交互和共享。
3.通信协议设计：确定通信协议标准，包括网络通信协议、数据格式标准等，以便不同设备、设施之间能够互相通信。
4.数据传输与存储设计：确定数据传输的方式和存储的位置，包括云端存储、本地存储等方式，以保证数据的安全性和可靠性。
5.接口测试与调试：设计并实施接口测试和调试，以确保各个子系统之间的数据传输和接口的正常运行。
6.故障诊断与适配：设计并实施故障诊断和适配，能够及时发现和解决系统中出现的问题，保障系统的正常运行。
二、技术方案根据上述内容，可以提出以下的技术方案：1.总体架构设计：采用分布式架构，将系统划分为数据采集子系统、传输子系统、存储子系统和处理子系统等，每个子系统根据其功能特点进行相应的设计和布局。
2. 数据接口设计：采用统一的接口规范，如RESTful等，协定数据的格式和传输方式，确保各个子系统能够准确地获取和解读数据。
3.通信协议设计：根据实际应用场景和设备的特点，选择合适的通信协议，如HTTP、MQTT、AMQP等，确保传输的数据可靠。
4.数据传输与存储设计：采用分布式存储、云端存储等方式，确保数据的灵活性和可靠性。
通过负载均衡、备份等技术手段，保证数据的高可用性和冗余性。
5.接口测试与调试：建立完善的测试环境和测试流程，对接口进行全面的测试和调试，确保各个子系统之间的数据传输和接口的正常运行。
智能交通整体解决方案
《智能交通整体解决方案》
随着城市化进程的加速，交通拥堵、交通事故频发等问题愈发凸显，智能交通整体解决方案成为了亟待解决的难题。
在这一背景下，许多国家和地区开始着手研发和推广各种智能交通整体解决方案，致力于提升交通系统的效率和安全性。
首先，智能交通整体解决方案的核心是基于大数据和人工智能技术的智能交通管理系统。
这一系统通过感知、信息处理、决策和执行等环节，实现了交通流量的实时监测、路况预测、信号控制优化和智能导航等功能，为驾驶员和交通管理者提供了高效的交通管理和出行决策支持。
其次，智能交通整体解决方案还包括智能交通信号控制系统、智能交通管理平台、智能公交和智能停车系统等子系统，这些子系统通过互联互通，形成了一个覆盖城市各个交通领域的综合智能交通管理体系。
从而使得交通信号调度更加灵活、公交运营更加高效、停车管理更加智能，整体提升了城市交通系统的整体运行效率和服务水平。
此外，智能交通整体解决方案还包括了特斯拉、Waymo等公司的自动驾驶技术，并且不断进行改进和测试。
这种技术有望通过自动驾驶汽车和无人机的方式，彻底改变城市交通系统的格局，减少人为因素的干扰，提高交通安全并降低交通事故概率。
总的来说，智能交通整体解决方案将全方位地利用先进的科技手段来优化城市交通管理，提升城市交通整体运行效率，改善城市居民的出行体验，是城市管理者必须重点关注和投入精力的领域。
希望未来可以看到更多城市采用智能交通整体解决方案，为市民创造更加便捷的出行环境。
1、项目背景近几年来，随着国内经济的快速发展，高速公路建设步伐不断加快,全国机动车辆、驾驶员数量迅速增长，交通管理工作日益繁重,压力与日俱增。
为了提高公安交通管理工作的科学化、现代化水平，缓解警力不足，加强和保障道路交通的安全、有序和畅通，减少道路交通违法和事故的发生，全国各地建设和使用了大量的“电子警察”、“高清卡口”、“固定式测速”、“区间测速”、“便携式测速”、“视频监控”、“预警系统”、“能见度天气监测系统"、“LED 信息发布系统”等交通监控系统设备.尽管修建了大量的交通设施，增加了诸多前端监控设备，但交通拥挤阻塞、交通安全状况仍然十分严重。
由于道路上交通监测设备种类和生产厂家繁多，目前还没有一个统一的数据采集和交换标准，无法对所有的设备、数据进行统一、高效的管理和应用，造成各种设备和管理软件混用的局面,给使用单位带来了很多不便,使得国家大量的基础建设投资未达到预期的效果。
各交警支队的设备大都采用本地的分布式管理，交警总队无法看到各支队的监测设备及监测信息,严重影响对全省交通监测的宏观管理；目前网络状况为设备专网、互联网、公安网并存的复杂情况,需要充分考虑公安网的安全性,同时要保证数据的集中式管理；监控数据需要与“六合一”平台、全国机动车稽查布控系统等的数据对接，迫切需要一个全盘考虑面向交警交通行业的智能交通管控指挥平台系统.2、项目目标以党的十八届三中全会全面深化改革的精神为指导，以建立科学的交通管理体系、逐步提高管理的科学化水平和“智能交通系统”的应用程度为宗旨,以维护公路通行秩序、保障公路畅通、有效预防和减少交通事故为目标，以科技信息化建设应用为支撑,安徽超远信息技术有限公司开始研发面向公安交警行业的智能交通管控指挥平台系统。
智能交通管控指挥平台建成后，达到了以下效果目标：（1)交通监视和疏导：通过系统将监视区域内的现场图像传回指挥中心,使管理人员直接掌握车辆排队、堵塞、信号灯等交通状况,及时调整信号配时或通过其他手段来疏导交通,改变交通流的分布，以达到缓解交通堵塞的目的。
银江智能交通系统集成管控综合平台Revised by BLUE on the afternoon of December 12,2020.智能交通系统集成管控综合平台1、本系统建设的战略意义·合理的交通组织改善性设计和包括信号控制、交通监控、交通诱导等在内的智能手段的应用，解决城市交通拥堵问题并消除由于拥堵带来的安全隐患。
·中心区域主要道路及相邻区域交通组织改善：通过合理的交通组织改善性设计，优化城市中心区域四个路段及相邻区域的交通组织，打开瓶颈、消除拥堵，并为智能交通应用奠定良好的交通组织环境。
·从智能交通的角度，在交通组织优化的前提下，通过合理的信号控制、交通诱导、交通信息采集、非现场执法等智能化手段，挖掘道路潜力，充分利用道路资源。
·实现系统功能的集成应用，建设中心应用系统，充分利用外场系统及已有应用系统资源，实现“方便市民、快速反应、协作互联”的目的。
2、系统结构从整体技术实现的角度，交通系统集成平台的整体构架是由可视化表现层、核心处理层及外场数据采集层组成的分布式多层架构。
可视化表现层处理的数据是业务数据，可视化表现层分可视化界面层、可视化业务层及可视化接口层。
可视化业务层包含了EJB组件，而可视化接口层则包含着Java RMI。
可视化表现层起到的作用是提供和用户的交互界面，接受用户的输入，并且将事务处理的请求发送到核心处理层。
当请求通过各核心处理层的处理得到结果后，可视化界面层再以适当的形式显示给用户。
同时在界面层也会有输入校验，或者其他和业务相关的适合在客户端运行的处理工作。
可视化表现层还包含了GIS组件及GIS数据。
核心处理层处理的是交通数据，核心处理层分核心处理服务层、核心处理业务层及核心处理接口层。
核心处理服务层和可视化接口层是通过MSG Gateway和Webservices 和可视化接口层进行连接。
核心处理层有Java RMI、MSG、XML/报文等组件来构成。
1.系统总体设计1.1.总体设计1.1.1.系统逻辑架构XX县平安城市系统工程采用统一构架方式，总体结构应满足高清图像、实时无延时传输的带宽需要以及网络安全的要求。
系统总体逻辑结构自下到上分为三部分，依次为：数据资源、承载网络和支撑平台。
图系统逻辑架构示意图●数据资源在系统里，数据资源主要是各种接入整个管理系统的资源，包括社会面公共安全视频监控数据、城市出入口、重要道路的智能化治安卡口数据，以及公安其它数据（GIS系统数据、GPS系统数据、机动车辆信息库数据、被盗抢车辆信息库数据、三台合一接处警系统数据）。
通过构建一个视频专网进行传输。
在监控中心部署录像设备、存储设备等进行统一编码、存储。
●承载网络数据承载网络主要负责将各种视频和报警相关的资源接入到业务处理平台内部，采用光纤网络、3G无线网络等各种不同的网络接入方式，将城区不同区域的监控资源和业务处理平台及市公安局、交警大队、各区县分局、各派出所用户连接起来使之共享互通。
●应用支撑平台应用支撑平台一方面实现数据资源的切换控制和应用管理，主要负责视频信息和报警信息的集中管理和调度，是整个系统的资源调配、应用的核心。
另一方面主要实现视频信息的各种数字化应用。
实现包括治安卡口数据处理、单兵/车载系统数据处理、移动报警系统数据处理、固定报警系统数据处理、GIS 系统整合、智能视频分析、系统管理与远程维护、业务系统整合等功能。
业务处理平台最终将各类数据资源处理为用户所需的信息供XX全市公安相关部门的用户使用。
●用户用户指所有通过授权使用业务处理平台查阅或下载与自身业务相关信息的组织或人员，包括区县公安局各部门（刑侦、治安、技侦、缉毒、指挥中心、经侦、消防、网警、巡特警）、警务站以及政府部门。
1.1.2.系统两级架构系统采用两级构架模式，监控中心为XX县公安局监控中心。
系统在XX县公安局视频专网部署视频综合管理平台，实现分级管理和联网应用。
视频专网中管理平台主要负责全市所有图像的汇聚，同时预留容量，后续可接入其他点位的监控与报警资源，并向公安信息网内图像传输数据。
智能交通系统集成平台技术方案目录第一章建设原则 (1)（一）加强指导、统筹规划 (1)（二）面向需求、重点突出 (1)（三）互联互通、资源共享 (1)（四）求实勿虚、提升服务 (1)（五）覆盖全局，深化应用 (1)第二章总体框架 (2)第三章智能交通集成平台方案 (3)1.平台结构组成 (3)2.支撑技术 (4)3.系统接口及数据规范 (5)4.与智慧城市平台信息共享 (19)5.集成指挥平台 (22)6.地理信息平台 (26)7.交通综合信息平台 (29)第一章建设原则（一）加强指导、统筹规划智能交通系统是一项巨大的系统工程，具有多元化、层次化、多学科交叉的特点，具有很强的广泛性和综合性，涉及政府、企业多个层面，必须在统一领导下进行统筹规划建设，使各单位遵照统一的规范建设，充分发挥整体作用和整体效益，充分运用云计算等先进技术，同时避免重复建设和开发，确保交通智能化建设的顺利实施。
（二）面向需求、重点突出ITS 建设项目要根据交通运营与管理的需要，满足社会公众对交通行业信息的要求，加强智能管理信息系统特别是公共交通相关信息系统的开发利用，讲求实效，以应用促发展。
项目建设要突出重点、分层建设、各负其责、共同发展、稳步推进，要根据实际情况和发展需求，制订项目实施计划，分步实施。
（三）互联互通、资源共享把握“十二五”时期经济社会发展的新形势、新任务、新要求，从交通运行系统的全局出发进行ITS 建设，对各部门现有的基础资源加以整合，统一管理资源，避免交通行业内部资源分隔、各自为政，进而理顺各交通部门间信息交互关系，实现交通信息网络的互联互通和资源共享。
（四）求实勿虚、提升服务坚持以人为本，以具有鲜明时代特征和行业特点的交通信息服务为重点，以智能交通信息化工程为推手，以支撑解决行业发展中的重大经济社会问题为宗旨，以需求、效果并重为导向，加快推进交通信息服务规范化、产业化发展，推动建立丰富实用、经济便捷的综合交通信息服务体系，使交通信息真正服务于民。
（五）覆盖全局，深化应用以信息化覆盖智能交通现代化建设的全局，实现信息技术在智能交通系统运行监测、管理与服务领域的深度渗透与融合，加速推进深化应用，促使智能交通信息化在加快转变发展方式中发挥更重要的牵引和支撑作用，有效提高智能交通的发展质量和效益。
第二章总体框架通过路段设置的流量检测设备、号牌识别设备、视频监控设备和路口的车辆检测采集的数据，进行有效融合，经处理分析形成交通诱导信息后，再通过路侧的LED 显示屏、交通电台、电视等手段向公众发布，形成集采集、处理、发布为一体的交通信息系统，建成全新的智能交通管理系统。
该系统还能充分利用现有交通卡口、交通违法抓拍系统、视频监控等信息资源，建立车辆号牌识别、车辆运行轨迹监测功能模块，为交通肇事逃逸和治安逃逸的查处提供先进的技术手段。
系统结构图如下：图1系统总体架构第三章智能交通集成平台方案1.平台结构组成智能交通集成平台是构建在云计算基础上的集成平台。
主要包括三大平台：“集成指挥云平台”、“地理信息云平台”、“交通综合信息云平台”。
1、集成指挥云平台：“一个集成”、“四个业务模块”。
“一个集成”是指集成应用模块，它负责集成122接处警、电视监视系统、匝道控制系统、交通诱导系统、车道灯控制系统、公路车辆智能监测记录系统、交通违法监测记录系统集成、交通流量采集系统、浮动车系统集成、ETC交通流射频采集系统、室内大屏幕系统、卡口云平台集成接入等，接入云计算基础平台实现城市公安交通指挥系统各子系统的功能集成。
“四个业务模块”主要包括：“态势监控业务模块”，负责全市范围内的快速路、主干路、次干路、支路等全市公共道路的监控，通过云计算技术的智能，快速分析出相关的交通态势。
“指挥调度业务模块”，负责利用先进的通信、图像处理、地理信息和计算机技术，结合了可视化指挥调度、数字录音、GIS、GPS、视频监控等多种智能应用平台，是一个集语音、视频、数据信息处理于一体，通过有线、无线、语音、视频等多种通信终端进行远程指挥调度和业务处理的协同信息化平台。
“特勤任务业务模块”，负责在交通管理过程中，影响交通状况的特殊事件的管理。
“信息服务业务模块”，负责交通态势信息的采集、审核处理、对外发布，包括交通诱导屏、交通广播电台、交通综合信息网站、微博、微信等，对外发布实时信息。
2、地理信息云平台在智能交通集成平台中，GIS 地理信息服务子系统既是操作集成平台，又是底层服务提供者，其功能也就自然包含底层服务功能和集成操作、系统管理功能GIS 地理信息系统是整个指挥集成系统的基础平台，是用户使用指挥集成系统的交互界面。
系统以城市电子地图信息结合警力分布等专业化的信息为基础，综合显示视频监控、交通信号控制等系统的运行情况，系统要求采用成熟的ARC GIS 平台、后台使用云计算数据库的WebGIS 系统。
该系统通过简单直观的统一Web 界面，除提供基本的空间数据浏览、查询功能外，还可以在电子地图上直观提供实时的城市各主要道路的交通流量、车速、事故发生情况等动态交通信息，以便交通管理人员做出快速响应。
3、交通综合信息云平台交通综合信息云平台，以Web GIS为基础，通过对交通流信息、交通事件信息、警情信息等的采集和融合，面向交通管理者提供系统管理、勤务管理、警务考核、综合查询、设备管理等应用，为交通出行者提供路况信息、违法查询、交通诱导等便民服务。
2.支撑技术2.1.1.1云存储系统云存储系统采用了分布式的存储架构，元数据服务器采用主备双机容错的方式管理各个存储节点，文件分散存储在各存储节点上。
客户端与元数据服务器间只有控制流，数据流直接在各存储节点间交互。
因此，系统的整体吞吐率随着存储的规模的增大是线性增加，直到达到带宽的饱和利用。
集成指挥云平台、地理信息云平台、交通综合信息云平台的各种结构化和半结构化、非结构化数据均要求存储在高可靠的云存储系统中。
2.1.1.2云处理系统集成指挥平台、交通综合信息平台中心配置智能交通分析平台，能够将物理上分散的高清采集设备采集的数据进行统一云存储，实现违章记录数据的审核、修改、查询、统计、日志记录及远程参数配置及维护等功能。
系统采用通用的协议，可以将其他系统采集的数据统一接入到我公司所开发的智能交通分析平台上，当数据量较为完善时，可实现道路车流量统计、车辆轨迹分析，为交通管理者服务。
3.系统接口及数据规范3.1.1.1子系统接口协议接口规范的设计是为了统一全市智能交通管理系统的接入标准和规范，以实现全市范围内智能交通系统的统一管理和控制。
集成平台的接口协议完全公开，新系统的建设或现有系统的扩建都需遵循此接口协议进行。
3.1.1.2交通信号控制系统接口规范1、信号控制接口交通信号控制体系通过信号控制接口接收集成指挥平台的控制指令，信号控制接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表 1 信号控制接口2、信号数据接口交通信号控制体系通过信号数据接口向集成指挥平台上传道路交通信号灯数据，信号数据接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表2信号数据接口3、信号设备状态接口交通信号控制体系通过信号设备状态接口上传道路交通信号灯设备状态，信号设备状态接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表3信号设备状态接口3.1.1.3交通流信息系统接口规范1、流量数据接口表4交通流信息采集接口2、设备设施故障接口交通设备设施管理系统通过设备设施状态接口提供设备故障状态信息，设备设施状态接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表5设备设施状态接口3.1.1.4交通诱导系统接口规范1. 路况信息服务下发接口集成平台通过路况信息服务接口提供路况服务信息，路况信息服务接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表6路况信息服务接口2. 设施设施故障接口交通设备设施管理系统通过设备设施状态接口提供设备故障状态信息，设备设施状态接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表7设备设施状态接口3.1.1.5智能卡口系统接口规范1. 电子警察和卡口通行车辆接口智能卡口系统通过卡口通行车辆接口上传车辆通行数据给机动车缉查布控系统和机动车查控分析系统，卡口通行车辆接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表8卡口通行车辆接口2. 卡口流量接口智能卡口系统通过卡口流量接口将通过治安卡口的交通流量数据上传给机动车缉查布控系统和机动车查控分析系统，卡口流量接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表9卡口流量接口3. 卡口报警接口智能卡口系统通过卡口报警接口上传治安卡口的报警信号给机动车缉查布控系统和机动车查控分析系统，卡口报警接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表10卡口报警接口4. 卡口设备状态接口表智能卡口系统通过卡口设备状态接口将治安卡口前端记录设备状态数据传送给机动车缉查布控系统和机动车查控分析系统，卡口设备状态接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
11卡口设备状态接口表5. 车辆布控记录接口表机动车缉查布控系统和机动车查控分析系统通过车辆布控记录接口将布控数据下发给智能卡口系统前端记录设备，卡口布控记录接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表12车辆布控记录接口6. 违法图片上传系统提供专用文件服务器，集成商第三方系统的前端卡口提供的图片和录像数据定时通过FTP传输至专用文件服务器。
文件（通行车辆图片）接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表13通行车辆图片接口7. 违法数据上传接口违法行为监测记录系统，包括公路车辆监测记录、雷达超速监测记录、违法监测记录（电子警察）等，根据公安部统一处罚系统或地方处罚系统的数据规范要求，将交通违法抓拍数据传输给交通违法管理信息数据库，违法数据上传接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表14违法数据上传接口8. 公安部车驾管数据查询接口违法行为处理系统、机动车缉查布控系统、机动车查控分析系统均需通过公安部车驾管数据查询接口查询车辆、驾驶人信息，公安部车驾管数据查询接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表15公安部车驾管数据查询接口9. 公安部盗抢车辆查询接口公安部盗抢车辆查询接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
表16公安部盗抢车辆查询接口3.1.1.6非现场执法系统接口规范1. 执勤情况报送接口违法行为监测记录系统，包括雷达超速监测记录、违法监测记录（电子警察）等，通过消息服务器上传观测到的交警执勤情况，执勤情况报送接口相关系统、实现方式、触发机制、接口功能和数据要求如下表所示。
