河海大学09级港口水工建筑期末试卷

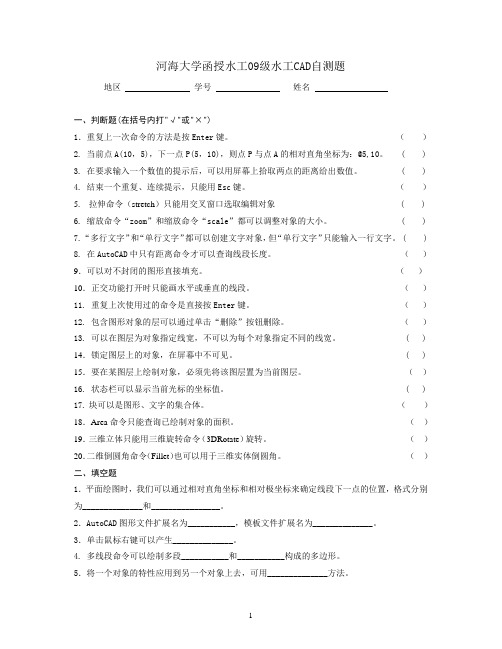

河海大学函授水工09级水工CAD自测题地区学号姓名一、判断题(在括号内打"√"或"×")1．重复上一次命令的方法是按Enter键。

（）2. 当前点A(10，5)，下一点P(5，10)，则点P与点A的相对直角坐标为：@5,10。

( )3. 在要求输入一个数值的提示后，可以用屏幕上拾取两点的距离给出数值。

( )4. 结束一个重复、连续提示，只能用Esc键。

（）5. 拉伸命令（stretch）只能用交叉窗口选取编辑对象( )6. 缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小。

( )7. “多行文字”和“单行文字”都可以创建文字对象，但“单行文字”只能输入一行文字。

( )8. 在AutoCAD中只有距离命令才可以查询线段长度。

（）9．可以对不封闭的图形直接填充。

（）10．正交功能打开时只能画水平或垂直的线段。

（）11. 重复上次使用过的命令是直接按Enter键。

（）12. 包含图形对象的层可以通过单击“删除”按钮删除。

（）13. 可以在图层为对象指定线宽，不可以为每个对象指定不同的线宽。

( ) 14．锁定图层上的对象，在屏幕中不可见。

( ) 15．要在某图层上绘制对象，必须先将该图层置为当前图层。

（）16. 状态栏可以显示当前光标的坐标值。

( )17. 块可以是图形、文字的集合体。

（）18．Area命令只能查询已绘制对象的面积。

（）19．三维立体只能用三维旋转命令（3DRotate）旋转。

（）20．二维倒圆角命令（Fillet）也可以用于三维实体倒圆角。

（）二、填空题1．平面绘图时，我们可以通过相对直角坐标和相对极坐标来确定线段下一点的位置，格式分别为______________和________________。

2．AutoCAD图形文件扩展名为___________，模板文件扩展名为______________。

3．单击鼠标右键可以产生______________。

水工建筑物课程模测试试卷九一、填空（20分，每题2分）1、水利水电枢纽工程按其规模、效益和在国民经济中的重要性划分为，枢纽中的建筑物则根据所属工程的等级及其在工程中的作用和重要性划分为。

2、土石坝的剖面是指、和的设计。

3、水闸有、、三种垂直截水防渗设备。

4、一般防治洪水的措施是采用的工程体系。

5、水闸的翼墙有、、护坡式。

6、水工隧洞由、、三部分组成。

7、土石坝坝体排水设备常用构造形式有、、、、五种形式。

8、整体式平底板结构计算的方法有、、、三种方法。

9、水库是一种蓄水工程。

在汛期可以，消减洪峰，减除下游洪水灾害，蓄于水库的水量可以发电、航运、城市给水和养鱼。

10、重力坝坝基处理措施通常包括、、、设置排水及对有缺陷地基的处理。

二、判断题（10分。

对的在括号内打√，错的打×）1、水工隧洞在选线时应力求路线短而直。

（）2、土石坝的渗流网中,浸润线是一条等势线。

（）3、渡槽属于落差建筑物。

（）4、重力坝的横缝是永久缝，缝中应设止水设备。

（）5、辅助消能工的作用是提高消能效果，减少池长和池深，促成水流扩散，调整流速分布和稳定水跃。

（）6、围岩地质条件比较均一的洞身段不设施工缝。

（）7、正槽溢洪道泄槽的底坡常小于临界坡降，以使水流平稳。

（）8、溢洪道设闸门时，堰顶高程低于水库的正常蓄水位。

（）9、非常溢洪道仅在发生特大洪水时才启用。

（）10、重力坝的坝顶高程一定是由校核洪水位情况决定。

（）三、名词解释（每题2分，共10分）1、平压管2、帷幕灌浆3、基本烈度4、落差建筑物5、自溃式非常溢洪道四、单项选择（每题2分，共20分）1、下列哪一项不属于固结灌浆的目的（）A、防止坝基内产生机械或化学管涌B、有利于基岩的整体性C、提高基岩的强度D、降低地基的透水性2、防冲槽的作用是（）A、防止冲刷坑向上游扩展，保护海漫安全B、防止渗透变形C、防止波状水跃D、防止折冲水流3、下列哪一项荷载在重力坝偶然组合中校核洪水情况时不计是。

《水工建筑物》期末考试试题1答案第一篇：《水工建筑物》期末考试试题1答案一、判断题（每小题2分，共20分。

正确画√，错误打×）1．√2．×3．√4．×5．√ 6．×7．×8．×9．√10.√二、单项选择题（每小题2分，共12分）1．A2．D3．C4.C5．B6.D三、多项选择题（每小题3分，共18分。

完全正确每小题得2分；部分正确，得1分；存在错误选择时，该小题不得分）1.ABD2.ABD3.ABC4.ABC5.CD6.ABC四、筒答题（每小题10分，共50分）1．简述溢流坝消能方式中挑流消能和底流消能的消能原理和适用条件。

答案：挑流消能是利用鼻坎将下泄的高速水流向空中抛射，使水流扩散，并掺人大量空气，然后跌入下游河床水垫后，形成强烈的旋滚，并冲刷河床形成冲坑，随着冲坑逐渐加深，水垫愈来愈厚，大部分能量消耗在水滚的摩擦中，冲坑逐渐趋于稳定。

挑流消能工比较简单经济，但下游局部冲刷不可避免，一般适用于基岩比较坚固的高坝或中坝。

底流消能是在坝趾下游设消力池、消力坎等，促进水流在限定范围内产生水跃，通过水流内部的旋滚、摩擦、掺气和撞击消耗能量。

底流消能适用于中、低坝或基岩较软弱的河道。

2．拱冠梁法的基本原理是什么？答案：拱冠梁法的基本原理是将拱坝分为一系列的拱系统，只取拱冠处一根悬臂梁，根据各层拱圈与拱冠梁交点处径向变位一致的条件求得拱梁荷载分配；且拱圈所分配到的径向荷载，从拱冠到拱端为均匀分布，认为拱冠梁两侧梁系的受力情况与拱冠梁一样。

荷载分配后拱按纯拱法计算拱应力，梁按悬臂梁计算其应力。

3．简述土石坝砂砾石地基处理的目的、原则和措施。

答案：土石坝修建在砂卵石地基上时，地基的承载力通常是足够的，而且地基因压缩产生的沉降量一般也不大。

总的说来，对砂卵石地基的处理主要是解决防渗问题，通过采取“上堵”、“下排”相结合的措施，达到控制地基渗流的目的。

第一章施工导流二、选择题1.导流隧洞进出口应与上下游水流相衔接，与河道主流的交角以 A 左右为宜。

A.300B.450C.6002.导流隧洞进出口与上下游围堰之间的距离，一般应大于 B 。

A.30mB.50mC.80m3.导流隧洞中的弯道转弯半径应该大于 B 倍隧洞直径为宜。

A.3B.5C.104.导流明渠的进出口与上下游围堰之间一般要保持 B 的距离。

A.30～50mB.50～100mC.100～150m5.在通航的河道上，分段围堰法导流时，束窄河床后的水流速度，除特殊情况外，一般不得超过A 。

A.2m/sB.3m/sC.4m/s6.截流设计流量可采用截流时期内 B 频率的月或旬平均流量。

A.5%～10%B.10%～20%C.20%～30%7.坝体施工期临时度汛的洪水标准，对土石坝当拦洪库容小于0.1亿m3时为 A 年一遇洪水。

A.50～20B.100～50C.>1008.水库蓄水一般按保证率为 C 的月平均流量过程线来制定。

A.40%～50%B.60%～70%C.75%～85%9.导流用临时泄水建筑物封堵的设计流量，一般选用封堵时段 A 年重现期的月或旬平均流量。

A.5～10B.10～20C.20～5010.截流日期一般选择枯水期的 A 。

A.前期B.中期C.期末11.基坑初期排水水位下降速度一般以每昼夜 B 为宜。

A. 0.3～0.5mB. 0.5～1.0mC. 1.0～1.5m12.分段围堰法河床束窄程度约在 B 之间。

A.30%～45%B.40%～70%C.75%～85%13.对于河床狭窄、基坑工作量不大、水深流急难于实现分期导流的地方常采用 D 导流。

A.明渠B.隧洞C.分段围堰法D.全段围堰法14.一般河谷狭窄、两岸地形陡峻、山岩坚实的山区河流常用 B 导流。

A.明渠B.隧洞C.分段围堰法D.全段围堰法15.导流的分期数和围堰的分段数 B 相同。

A.一定B.不一定C.不D.是16.分段围堰法后期常用泄水建筑物的类型有底孔、 C 等。

结构力学试卷1－闭卷部份试卷号：060007校名河海大学专业工程力学年级00级姓名______________学号______________日期______________ 大题一二三四五六得分一．是非题（将判定结果添入括弧：以O表示正确，以X表示错误）（本大题分5小题，共15分）1．（本小题3分）图示杆A与CD的EI，I相等，但A端的劲度系数（转动刚度）S A大于C端的劲度系数（转动刚度）S CD。

（）K=EI/l32．（本小题3分）图（a）对称结构可简化为图（）来计算。

（）3．（本小题3分）图示结构的Q D阻碍线如下图。

（）4.（本小题3分）图示对称体系为几何瞬变。

（）5．（本小题3分）以下结构中M A全数相等。

（）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共15分）1．（本小题3分）图示刚架，各杆线刚度i相同，那么结点A的转角大小为：（）A．m o/(9i); ．m o/(8i); C．m o/(11i);D．m o/(4i).2．（本小题3分）图示结构中杆14的分派系数为：（）A．1/3 ．1/9 C． D．3．（本小题3分）图示结构中,n1、n2均为比例常数，当n1大于n2时，那么：（） A．M A大于M；．M A小于M； C．M A等于M； D．不定。

4．（本小题3分）图示结构支座A右边截面剪力阻碍线形状为：（）5．（本小题3分）图示结构，要使结构产生单位转角，那么在结点需施加外力偶为：（）A．13i ．5i C．10i D．8i三. 填充题（将答案写在空格内）（本大题分7小题，共29分）1．（本小题3分）试绘出图示结构使劲法计算时，未知量最少的大体结构。

2．（本小题3分）图示结构使劲法计算时，至少有_____个大体未知量。

EI=常数。

3. （本小题3分）图示结构位移法典型方程的系数r22和自由项R1P别离是_____，_____。

（括号内数表示相对线刚度）4．（本小题3分）在图示桁架中杆C的轴力N C=_____。

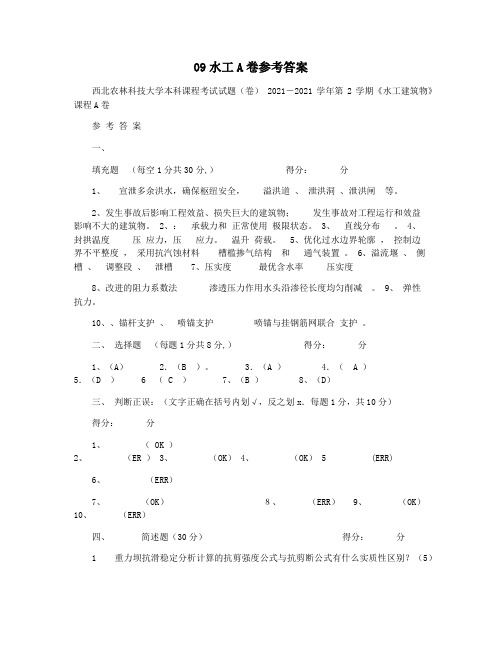

09水工A卷参考答案西北农林科技大学本科课程考试试题（卷）2021―2021学年第2学期《水工建筑物》课程A卷参考答案一、填充题（每空1分共30分,）得分：分1、宣泄多余洪水，确保枢纽安全，溢洪道、泄洪洞、泄洪闸等。

2、发生事故后影响工程效益、损失巨大的建筑物；发生事故对工程运行和效益影响不大的建筑物。

2、：承载力和正常使用极限状态。

3、直线分布。

4、封拱温度压应力，压应力。

温升荷载。

5、优化过水边界轮廓，控制边界不平整度，采用抗汽蚀材料槽槛掺气结构和通气装置。

6、溢流堰、侧槽、调整段、泄槽 7、压实度最优含水率压实度8、改进的阻力系数法渗透压力作用水头沿渗径长度均匀削减。

9、弹性抗力。

10、、锚杆支护、喷锚支护喷锚与挂钢筋网联合支护。

二、选择题（每题1分共8分,）得分：分1、（A） 2．（B ）。

3．（A ） 4．（ A ）5．（D ） 6 （ C ） 7、（B ） 8、（D）三、判断正误：（文字正确在括号内划√，反之划x．每题1分，共10分）得分：分1、（ OK ）2、（ER ）3、（OK）4、（OK） 5 (ERR)6、（ERR）7、（OK）８、（ERR） 9、（OK）10、（ERR）四、简述题（30分）得分：分1 重力坝抗滑稳定分析计算的抗剪强度公式与抗剪断公式有什么实质性区别？（5）抗剪强度公式认为坝体是搁置在基岩面上，不考虑接触面上的胶结作用，采用坝体材料与地基材料的镜面摩擦系数；计算假定与实际状况不符，但计算结果偏安全，实际存在的坝体与坝基胶结作用作为安全储备抗剪断公式视坝体与坝基为胶结，计算考虑了坝体与坝基的胶结作用；采用坝体与坝基两种材料的抗剪断摩擦系数、凝聚力参数；计算结果符合结构实际稳定状态。

规范规定的安全系数相对较大。

2、拱冠梁法是简化了的拱梁分载法，其荷载分配方程为∑aijxj+σwi=（pi-xi）σi+ΔAi；说明该方程组的物理意义及各项含义。

（10分）1）等式左边∑aijxj+σi：拱冠梁在i点位置处产生的水平径向变位；其中aijxj 为j点位置处荷载Xj在i点位置处产生的水平径向变位；σ位置处产生的水平径向变位。

河海大学水工建筑物自我检测题第一章绪论一、填空题1、水资源是重要的_________ 之一，是人类赖以生存的和不可缺少而又无法替代的_________ 。

2、我国水资源特点是：总量________ ，人均________ ；水能资源_______ , 但开发程度__________ ，水资源 ______ , 分配不均匀，_________ 分配也很不均匀。

3、所谓水利工程________ ,是指对自然界的 __________ 和地下水进行________ 和调配，以达到_________ 目的而修建的工程。

4、水利工程的根本任务是__________ 和_______ 。

5、组成水库枢纽的“三大件”包括_______ 、________ 和________ 这三类建筑物6、水利水电枢纽工程按其__________ 、_______ 和在国民经济中的________ 分为________ 等。

7、水工建筑物按其所属枢纽工程的及其在工程中的 ____________________ 和分为 _______ 级。

二．名词解释1. 水利工程；2. 水利枢纽；3. 水工建筑物；4. 资源水利；5. 挡水建筑物；6. 泻水建筑物三. 简答题1. 简述水工建筑物的特点。

2. 由于水的作用和影响，使水工建筑物的工作条件与工业与民用建筑相比在那些方面更为复杂？3. 为什么要对水利枢纽和水工建筑物进行分等分级？第四章岩基上的重力坝一、填空题1、重力坝主要依靠_________ 产生的________ 、________ 来满足坝体稳定要求。

2、重力坝按其结构形式分类，可分为__________ 、________ 和3、扬压力是由上、下游水位差产生的__________ 、 ________ 和下游水深产生的_________ 两部分组成。

4、地震基本烈度是指该地区今后__________ 期限内，可能遭遇超越概率为________ 的地震烈度。

第四章水工建筑物试题库第一节绪论自测题一、填空题1. 我国人均水资源约为世界水资源的 ______ 02. 河道常用的肪洪措胞为___________ V3. 水利工程按所承担的任务可分为_______ 、_____ 、_______ 、________ ' _____ °4. 水力发电的两个基本耍索是_______ 、。

5. 水工建筑物按用途可分为_______ 、__________ 、 ______ 、_______ 、 ______ '6. 水工建筑物按使用时间可分为________ 、 ______二、名词解释1. 水利工程2.水利枢纽3.水工建筑物三、判断题1. 我国地大物博，河流众多，是一个水资源充沛的国家。

2. 我国的水资源分布悄况大体是南涝北早的局而。

3. 水工建筑物的圾别越高所采用的洪水蚩现期越短。

四、简答题1. 我国水资源分布的恃点是什么？2. 水利工程按所承担的任务分为哪儿类？3. 水工建筑物的待点？4. 水工建筑物按用途分为哪几类？5. 说明分等、分级的意义、对象、依据？6. 工程管理的主要内容是什么？第二节重力坝自测题一、填空题1•重力坝是指 _____________________ 。

其坝轴线一般为直线，垂直于坝轴线方向设________ ,将坝体分成若干个坝段，每一个坝段相当于固接于地基上的_____________ 。

2. 坝高是指________________之间的高度。

3. 車力坝按坝高可分为________ 、_______ 、_____ 三类。

按泄水条件可分为—、_°按坝体结构形式可分为—、______________ 、______ 和____ 。

4. 1［力坝承受的主要荷载是呈三角形分布的_______ ,控制坝体剖面尺寸的主耍指标杲______ 、_______ ,重力坝的基本剖面堆形。

5. 挑流消能一般适于__________ o挑射角度一般为20°— 25°。

----------------------------精品word 文档 值得下载 值得拥有---------------------------------------------- 0 7监理、班《水电站》试题答案（A 卷）一、计算题1、已知水轮机为HL240—LJ —120，水电站的H max =37m, H P =31m, H min =25m,尾水位为180 m ，各水头对应的气蚀系数为：H max 时，22.0=σ，H P =31m 时，23.0=σ，H min =25m 时，24.0=σ。

坐环高度b 0=0.365D 1，确定水轮机的安装高层。

（20分）解：1）计算吸出高度可得吸出高度分别为0.18，1.43，2.8。

2）计算安装稿酬4.18020=++∇=b H Z s a 取吸出高度为179.4米2、已知水管直径D=1.8m,管长L=120m,流速V=5m/s,静水头H 0=60m,波速a=990m/s,阀们的关闭时间T s =5s,计算从全开到全关的水锤压强。

（20分）解：1）直接与间接判断T s =2L/a=0.24s<5s 为间接水锤2）第一相与末相判断属末相水锤。

3）227.0221=-=σσξ △H=13.63m考虑水锤时的总水头为73.63米。

3、已知水管直径D=1.8m, 静水头H 0=60m, 水锤的动水压力△H=13.63m ，钢管[]a MP 4.129=σ，焊缝系数95.0=φ，计算压力水管管壁厚度。

（20分） 解：计算内压：H=60+13.63=73.63m P=γH=0.722MP a管壁厚度[]mm t 6.828.0Pr =+=σφ 取t=10mm t mm D >=.5.131301不满足抗外压稳定，需设置刚性环。

4、已知水轮机为HL240—LJ —120，水电站的H max =37m ，H P =31m, H min =25m ，尾水位为180 m ，设计流量为9.2m 3/s ，坐环直径为2.06m ，确定水轮机的蜗壳尺寸。
