2024年变频器的安全事项及检修1.确定变频器的故障范围在实际经验检修中，一般在没有变频器电路原理图情况下，变频器多由主电路电力电子元件的损坏造成。
对于主回路部分首先应判断故障范围，给变频器上电，测量直流母线电压值是否等于输入电压有效值的1.35倍。
若电压正常可分判断逆变部分故障，否则可能是整流功率元件、预充电回路或滤波电容等元件损坏。
对于少数内部有接触器的变频器，接触器是直流母线预充电部分，其启动是由变频器上电后，自检测无故障报警信号和给定启动信号后才启动接触器。
接触器如果不启动没有直流母线电压，就无法判断故障范围。
首先，模拟给定逆变部分无故障反馈信号和外部启动信号，人为让接触器吸合，可测量到直流母线电压，根据直流电压大小判断故障范围，方法同上。
注意启动预充电接触器前，给定的信号有时是脉冲触发信号而不是电平信号。
2.整流单元静态检测判断整流部分某个功率元件损坏方法是利用整流元件的单向导电性，在静态下正、反阻值正常时应不同，具体方法如下：整流部分的三相桥式整流电路可能是二极管整流、可控硅半控整流、可控硅全控整流或是igbt整流。
不管是哪种方式，三相整流电路是对称的，则静态测试阻值结果应符合对称原则，即在静态下三相输入或输出端相对直流母线正、负极正反测试值应是对称的。
选择万用表的二极管档。
（1）第一步，将红表笔接直流母线正极，黑表笔分别接电源输入三相接线端处，3个测试值应该是相同的。
再反过来，将黑表笔接直流母线正极，红表笔分别接输入电源三相接线处，3个测试值也应该是相同的。
若采用二极管整流桥进行整流导通时万用表显示0.4~0.6v，反向截止时显示无穷大。
如果三相测量值偏差较大，或是某相正反测量值相近或相同，则此二极管元件损坏。
（2）第二步，将红表笔接直流母线负极，黑表笔分别接输入电源三相接线处，3个测试值应该是相同的。
再反过来，将黑表笔接直流母线负极，红表笔分别接输入电源三相接线处，3个测试值也应该是相同的，对于预充电回路设计在整流桥后的，这样操作就可同样判断整流桥负半周3个整流元件的好坏（对于12脉波整流桥测试方法同上）。
变频器的维修及保养方法变频器是工业装备中常用的一种电力控制设备，广泛应用于电机驱动、能量转换和控制等领域。
为了保证其正常运行和延长使用寿命，需要定期进行维修和保养。
本文将介绍变频器的维修及保养方法。
一、维修方法1.安全措施：在进行维修之前，必须确保变频器已经断电，并且附近没有其他电源与信号输入。
佩戴防静电手套，以避免静电对变频器的损害。
2.故障检测：在进行维修之前，首先需要对变频器进行故障检测，确定故障的具体原因。
可以通过LED显示屏上的故障代码、报警声音或报警灯来判断故障类型。
3.维修步骤：根据故障的具体情况，进行相应的维修。
通常维修步骤如下：（1）清洁：使用吸尘器或软刷子清除变频器表面的灰尘和杂质，确保散热良好。
（2）检查电源和线路：检查变频器的电源线是否处于良好的状态，确保外部电源线路连接正确。
（3）更换部件：如果发现变频器内部的部件损坏或过热，需要及时更换，确保其正常运行。
（4）重新连接信号线：如果发现信号线连接错误或松动，需要重新连接或固定，确保信号传输的稳定。
（5）检查程序：对变频器的程序进行检查，确保其与外部控制系统相匹配。
二、保养方法1.温度控制：变频器在工作过程中会产生热量，因此需要注意对变频器的温度进行控制。
可以通过安装散热器、风扇或使用风冷装置来降低温度。
3.电源稳定：为了保证变频器的正常运行，需要提供稳定而干净的电源。
尽量避免变频器与其他电器设备共用一个电源，以免干扰变频器的正常工作。
4.定期检查：定期对变频器进行检查，检查电源线路、信号线路和接线端子是否正常，是否有松动的现象。
如果发现问题，及时进行维修或更换。
5.维护保养记录：每次进行维护保养时，都应该记录下维修的具体内容、维修时间和维修人员等信息，以便于后续维护和维修工作的参考。
总结：变频器的维修和保养对于保证其正常运行和延长使用寿命非常重要。
通过定期清洁、检查电源稳定性、定期检查和及时维修等措施，可以有效地提高变频器的使用效率和可靠性。

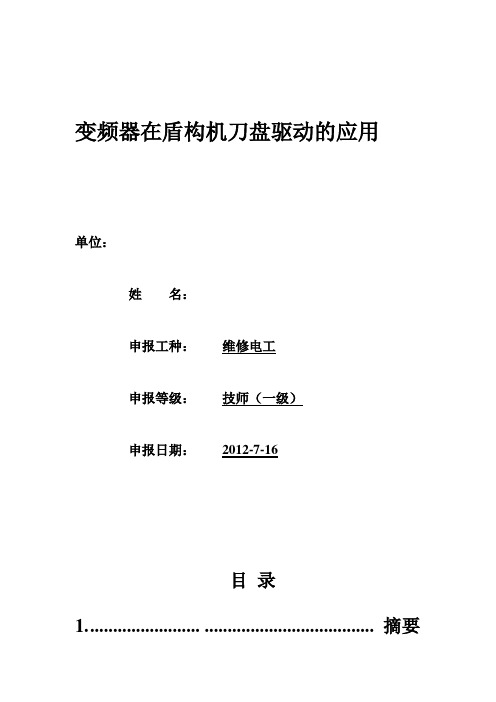

变频器在盾构机刀盘驱动的应用单位：姓名：申报工种：维修电工申报等级：技师（一级）申报日期：2012-7-16目录1......................... ..................................... 摘要2.................刀盘变频驱动结构及其工作原理3............................刀盘变频驱动的控制方式4............................刀盘变频驱动的控制过程5.............................................................结束语6.………….. 附图一（变频器构成框架图）7.…...附图二（变频器与电动机连接示意图）8..附图三（变频器于周围设备连接示意图）摘要变频技术是应交流电机无级调速的需要而诞生的理想的调速设备。
本章主要介绍变频器应用在盾构机（地铁施工）驱动刀盘的特点与对刀盘变频驱动的控制结构、控制方法以及控制过程与相关的控制连锁介绍.关键词：变频器、盾构机、刀盘变频驱动系统电动机、优点、。
引言我公司于11年购入1台日本日立造船生产的土压平衡式盾构机（10.22米）承担地铁十四好号线东风北桥隧道掘进任务。
整个盾构系统是集盾构机是集机械、电器、液压、测量、控制等多学科技术于一体，专用于地下隧道工程开挖的技术密集型重大工程装备。
与传统的隧道掘进技术相比，盾构法施工具有安全可靠、机械化程度高、工作环境好、土方量少、进度快、施工成本低等优点，尤其在地质条件复杂、地下水位高而隧道埋深较大时，只能依赖盾构。
是具有开挖切削土体、输送土渣、拼装隧道衬砌、测量导向纠偏等功能.是实现掘进、岩渣转运、动壁支护等一次开挖成洞最为先进的隧道施工机械.刀盘驱动系统是盾构机的重要组成部分之一，具有功率大、功率变化范围宽的特点.目前刀盘驱动方式主要有液压驱动、变频电机驱动与双速电机驱动3 种形式.通常大直径盾构机要求的转速高，宜选择电驱动（变频电机驱动与双速电机驱动）.中、小直径的软土盾构机通常要求速度较低，扭矩较大，宜选用液压驱动.液压驱动方式比电驱动方式微动操作性好，停止精度高，同步性能好，但其效率差，噪音高，后续台车长，而对于大口径盾构机内空间大，驱动马达空间设置限制少，为提高效率、减低启动扭矩、简化后方设备、改善隧道内环境等，切削刀盘采用变频驱动方式．近年来随着对变频技术与设备的开发，使其应用得越来越广泛，价格上比液压驱动更具有优势.变频驱动的优点是：启动电流小、效率高，调节环路的反映好，配备的标准感应变频电机维修简单、噪音低、冷却性能好，所以对于变频驱动控制研究具有重要意义.本文参照日立造船盾构机的刀盘变频驱动系统，设计了一种新的刀盘变频驱动方案，使得变频控制的驱动电机随施工状况与土质的软硬进行调整，满足不同地质的切削,保证施工质量.1:刀盘变频驱动控制结构与工作原理及优点刀盘是盾构设备的重要组成部分，是进行掘进作业的主要工作装置，刀盘驱动系统主要由变频电机、减速机、大小齿轮、三滚子轴主轴承及密封组成. 刀盘的电气控制是向。
变频器的使用及维修说明一、变频器的使用说明1.变频器的安装与接线：(1)选择合适的安装位置，确保变频器周围的环境通风良好，避免堆放杂物等影响散热。
(2)将变频器固定在平稳的地面或底座上，确保安装牢固。
(3)接线时应断开电源，根据电动机的参数配置正确的导线尺寸，按照变频器的标记接线端子进行接线。
2.变频器的参数设置：(1)根据实际的应用需求，设置变频器的基本参数，如电压、频率、起动方式等。
(2)调整变频器的控制参数，如加速时间、减速时间、速度曲线等，以满足所需的运行要求。
(3)设置保护参数，确保变频器在异常情况下能够及时保护电机和变频器本身。
3.变频器的启动与停止：(1)通电前，检查电机是否正常，确保无异常情况。
(2)启动时，逐步提高频率和电压，使电机平稳运行。
(3)停止时，先将变频器的频率逐渐降低至零，再断开电源。
4.变频器的故障排除：(1)首先检查变频器的电源是否正常，是否存在电源故障。
(2)检查被控制设备和电机的电源是否正常，是否存在电机故障或短路情况。
(3)检查变频器的参数设置是否正确，是否存在过载或过热等异常情况。
二、变频器的维修说明1.维修前的准备工作：(1)切断变频器的电源，并确保电源完全断开。
(2)将变频器周围的杂物清除，确保维修环境安全无障碍。
(3)准备所需的维修工具和材料，如扳手、电压表、连接线等。
2.维修过程及注意事项：(1)首先检查变频器的外部是否有明显的损坏痕迹，如烧焦、变形等，必要时进行更换。
(2)检查电源接线是否正确，是否存在松动、接触不良等情况，及时进行维修。
(3)检查电路板上的元器件是否正常，如有烧坏、损坏等情况，需要替换相应的元器件。
(4)注意观察变频器运行中的指示灯，如存在异常，需及时解决，不得随意操作和更换部件。
(5)维修完毕后，进行必要的测试和调试，确保变频器的运行正常。
3.维修后的验收工作：(1)恢复变频器的正常供电，进行运行测试，以确保维修效果。
(2)检查变频器的运行参数是否符合要求，如有问题，必要时重新调整设置。
