实验三He-Ne激光器的横模、远场发散角、输出光功率的测量实验目的：掌握检测He-Ne激光器模式、远场发散角的一种方法，并且通过实验对He-Ne激光器的横模分布，光斑大小、发散角、激光功率有一感性认识。

实验原理：激光是六十年代发展起来的一门尖端科学。

激光不同于一般的光，它有四个独有的特性：高度的方向性、极好的相干性、高亮度以及单色性强。

正因为这些宝贵的特点使它在许多技术领域中得到广泛的应用。

He-Ne激光器是气体激光器中最先发明的一种激光器。

由于它结构简单、使用方便、工作可靠、制造比较容易，应用范围广，目前仍是最通用的激光器。

普通的He-Ne激光器基本上是由激光放电管和一对镀有多层介质膜的高反射球面镜组成，在图1中用放置在Z0和-Z0位置上的两个圆弧表示。

这两个反射镜组成激光器的光学谐振腔。

其中一个是全反镜，在工作波长上具有尽可能接近100%的反射率；另一个是输出反射镜，是在工作波长上具有特定透过率的部分反射镜。

反射镜准确调准产生的光束是发散的，如图1所示，也就是说其强度分布由光束的中心向光束边缘逐渐减少。

在光束截面上光通量密度分布是理想的高斯型的，这样的光称为“单模”，也称“TEM00”模式。

TEM00的发散角最小，可聚焦成尺寸最小的光点。

TEM00模是最合适的工作模式。

在图1中，Z0称为高斯光束的共焦参量．．．．，其物理意义待后阐明。

在激光管的中心，即z=0处，光束最细，W称为最小光斑尺寸．．．．．．．．．，或束腰、腰斑．．。

在实验中使用的250mm的He-Ne激光器，激光波长为6328埃，是在可见光谱的红光部分。

一、H e-Ne激光器横模的测定检测激光波长为6328A的He-Ne激光器模式的最简便的方法是直接用眼睛或用放大镜观察距离激光器输出端4m以远的白屏上激光光斑的亮度分布。

此法只能作粗略的检查，要鉴定激光器输出的激光是否是严格的基模，则需要采用更为精确的方法。

在实验中，用硅光电池作探测器件，对激光光斑进行扫描，逐点记录硅光电池的光电流，得到一条激光远场某横截面上的光功率分布曲线。

实验报告课程名称： 指导老师： 成绩：__________________ 实验名称： He-Ne 激光器与激光谐振腔 同组学生姓名一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求本套实验装置的核心He-Ne 激光器，采用的是一种半内腔结构，激光器的一个全反射镜与毛细管、储气套等做成一体，并在出厂前将全反射镜与毛细管调至垂直。

而另一个半反射镜则被安装在一个精密二维调整架上，可灵活移动。

通过一准直光源调整激光管和半反射镜，使之产生激光。

用激光功率计检测这束激光并进一步调整膜片使之达到最佳状态（功率最大）。

观察光斑大小和光强分布。

用扫描干涉仪观察其纵膜的频谱分布情况。

调整工作电流，观察输出功率的变化。

重复移动半反射镜并重新使之达到最佳状态，观察光斑大小和分布变化，记录功率，用干涉仪观察纵膜，比较前后变化，分析腔长对功率、纵膜、横膜、发散角、束腰、腔型的影响。

在激光管与半反射镜之间插入一可调损耗，使之与增益刚好达到平衡，通过对损耗的测量，求得 激光管的增益。

通过实验，掌握激光调谐的原理和技巧，验证谐振腔理论和有关增益的概念，全面、深入地了解激光器的结构、特性、工作条件和相关理论。

二、 实验内容和原理1.改变工作电流，观察电流与输出功率的关系。

（在超过5mA 的大电流时，工作时间不可过长。

） 2.腔长与激光功率、横模、纵模、束腰、发散角的关系1）设备调试完成后，用功率计测量其最大功率。

用显示屏在全反射端一定距离处（2-3米）观察光斑的大小和形状，光斑的大小反应了发散角的大小，光斑的形状即为激光的横模。

观察半反射镜上的光斑（束腰）大小。

在半反射镜端装上F-P 扫描干涉仪探头，观察纵模情况。

装订线专业： 姓名： 学号：日期： 10.21 地点：2）松开反射镜架滑块上的螺钉，移动反射镜，在适当位置上重新锁紧，以改变谐振腔的腔长和腔型。

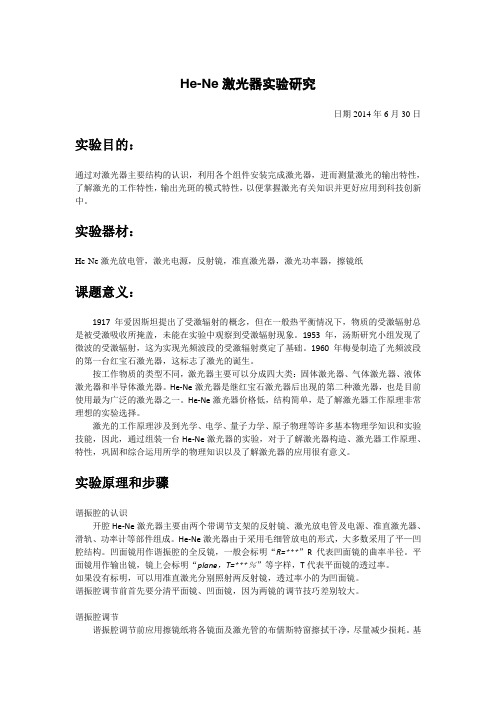

氦氖激光器的调腔实验（北京师范大学物理系）摘要：本实验分别通过准直法和十字叉丝法来调节谐振腔两端腔镜的位置，使得两个腔镜平行且和毛细管垂直，发射激光，并通过统调法获得最强激光。

理论：激光器由激励电流、增益介质和谐振腔组成，如图1。

对He-Ne激光器而言增益介质就是在两端封有布儒斯特窗的毛细管内按一定的气压充以适当比例的氦氖气体，当氦氖混合气体被电流激励时，与某些谱线对应的上下能级的粒子数发生反转，使介质具有增益。

介质增益与毛细管长度、内径粗细、两种气体的比例、总气压以及放电电流等因素有关。

对谐振腔而言腔长要满足频率的驻波条件，谐振腔镜的曲率半径要满足腔的稳定条件。

总之腔的损耗必须小于介质的增益，才能建立激光振荡。

由于介质的增益具有饱和特性，增益随激光强度增加而减小。

初始建立激光振荡时增益大于损耗，随着激光的增强而增益逐渐减小直到增益等于损耗时才有持续稳定的振荡。

图1 激光器原理图实验内容：1.清洗镜头在清洗镜头时候可以通过腔镜的具体情况选择合适的清洗方法，首先应用洗耳球吹去镜头上的灰尘等颗粒物，对于软膜我们采用拖曳的方法，首先将镜头放置在水平的桌面上，取一张镜头纸并将光滑一面放置在镜头上，并且在此之前确保不会用手去接触光滑面，在擦镜纸上接触镜头的部位滴一到两滴丙酮试剂，轻轻拖曳擦镜纸的一端直到整张擦镜纸擦过镜头。

图2 软膜清洗法对于硬膜，洗耳球吹去镜头上的灰尘等颗粒物之后，将镜头着对折，如图，用止血钳夹住擦镜纸，露出一段，在露出一端上滴一到两滴丙酮，轻甩之后擦拭镜头，擦拭的过程保证擦拭方向永远朝着一个方向，不来回擦拭。

图3 硬膜清洗法2.准直法调腔用具：He-Ne激光器、准直激光器、贴有白纸的立板。

步骤：（1）通过上述方法清洗完镜头和布儒斯特窗后，打开准直激光器；（2）首先调节准直激光器的上下高度和俯仰角度，使得准直激光器打出来的光与毛细管的中心在同一水平线上；（3）将准直激光器固定在谐振腔一端的前段，将激光穿透整个毛细管，此时可以调节准直激光器的横向位移和左右偏移动，直到穿透的光打在对面的白纸上呈现同心圆环状；（4）装上阴极反射镜，调整反射镜的左右偏转和俯仰，使反射回的激光与出来的激光重合出现在准直激光器镜头上的正中心；（5）装上阳极反射镜，调整反射镜的左右偏转和俯仰，使反射回的激光出现规则的明暗变化；（6）关闭准直激光器，打开He-Ne激光器电源，观察有无激光出现，如果没有可以先松动阳极反射镜并轻微晃动，如果发现偶尔有激光出现则再次安装好阳极反射镜并轻微调整阳极反射镜，直到有激光出现，如果无论如何晃动都没发现激光则证明阴极反射镜没有装好或者之前的准直调节没有调好，则重复上述过程重新来调，直到有激光出现。
