改性聚苯板（真金板）外墙外保温系统施工方案施工单位：*********有限公司目录第一章工程概况 (3)第二章施工方案编制依据 (3)第三章系统及组成材料性能要求 (4)第四章施工条件及准备 (8)第五章工艺流程 (10)1基层处理 (11)2配制砂浆 (12)3预粘板端翻包网格布 (12)4粘贴真金板 (13)5安装固定件 (16)6打底 (17)7抹第一遍面层聚合物抗裂砂浆 (17)8埋贴网格布 (17)9抹面层聚合物抗裂砂浆 (19)10细部及特殊部位做法 (19)第六章外墙外保温系统质量验收 (23)第七章安全措施 (25)第八章文明施工及成品保护 (25)第九章成本降低措施 (26)第一章工程概况工程名称：六舒三连接线滨湖安置点工程建设单位：肥西县三河镇人民政府设计单位：深圳市物业国际建筑设计有限公司勘察单位：安徽省金田建筑设计咨询有限责任公司监理单位：安徽科创工程项目管理有限公司施工单位：安徽华晟建设集团有限公司工程地点：安徽省合肥市肥西县三河镇结构形式：框架结构+异形柱结构基础形式：独立基础+筏板基础楼号：1#-17#楼、21#楼、36#楼、37#楼、38#楼建筑层数：六层（半地下室一层）其中21#楼为办公地下一层地上三层，36#楼为商业地上三层，37#楼为商业地上三层地下一层，38#楼为幼儿园地上二层建筑面积：1#、3#楼均为3097.08㎡，2#、4#楼均为3948.66㎡，5#、7#、9#、11#、13#、16#楼均为3127.47㎡，6#楼4450.41㎡，8#楼3951.79㎡，10#楼1319.03㎡，12#楼3951.12㎡，14#楼3127.47㎡，15#楼3154.94㎡，17#楼4697.24㎡，21#楼2736㎡，36#楼1583.68㎡,37#楼3525.86㎡，38#楼1620㎡。
总建筑面积：66973.84㎡。
本工程六舒三连接线滨湖安置点工程。
地上住宅，半地下为储藏室（其中5#、7#、9#、11#、13#、16#楼地下为非机动车库），抗震烈度7度，设计地震分组为第一组，设计基本加速度值为0.10g，建筑场地类别为Ⅱ类，建筑结构安全等级为二级，基础设计等级为丙级，设计使用年限为50年，建筑抗震类别为丙类，抗震等级为三级，耐火等级为二级。
改性聚苯板（真金板）外墙外保温系统施工方案施工单位：*********有限公司目录第一章工程概况 (2)第二章施工方案编制依据 (3)第三章系统及组成材料性能要求 (3)第四章施工条件及准备 (7)1经业主、监理、总包、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
(7)第五章工艺流程 (8)1基层处理 (9)2配制砂浆 (10)3预粘板端翻包网格布 (10)4粘贴真金板 (11)5安装固定件 (12)6打底 (13)7抹第一遍面层聚合物抗裂砂浆 (13)8埋贴网格布 (13)9抹面层聚合物抗裂砂浆 (14)10细部及特殊部位做法 (14)第六章外墙外保温系统质量验收 (15)第七章安全措施 (17)第八章文明施工及成品保护 (18)第九章成本降低措施 (18)第一章工程概况工程名称：六舒三连接线滨湖安置点工程建设单位：肥西县三河镇人民政府设计单位：深圳市物业国际建筑设计有限公司勘察单位：安徽省金田建筑设计咨询有限责任公司监理单位：安徽科创工程项目管理有限公司施工单位：安徽华晟建设集团有限公司工程地点：安徽省合肥市肥西县三河镇结构形式：框架结构+异形柱结构基础形式：独立基础+筏板基础楼号：1#-17#楼、21#楼、36#楼、37#楼、38#楼建筑层数：六层（半地下室一层）其中21#楼为办公地下一层地上三层，36#楼为商业地上三层，37#楼为商业地上三层地下一层，38#楼为幼儿园地上二层建筑面积：1#、3#楼均为3097.08㎡，2#、4#楼均为3948.66㎡，5#、7#、9#、11#、13#、16#楼均为3127.47㎡，6#楼4450.41㎡，8#楼3951.79㎡，10#楼1319.03㎡，12#楼3951.12㎡，14#楼3127.47㎡，15#楼3154.94㎡，17#楼4697.24㎡，21#楼2736㎡，36#楼1583.68㎡,37#楼3525.86㎡，38#楼1620㎡。
真金保温板施工方案真金保温板施工方案一、施工准备工作1.检查墙体是否平整、干燥，如有空鼓、裂缝等问题，需提前修补；2.检查基层墙体是否有渗漏情况，如有渗漏，需提前处理；3.清理基层墙体的灰尘、油污等杂物。
二、材料准备1.真金保温板；2.石膏粉；3.胶水；4.锐纹网格布；5.水泥；6.涂料。
三、施工步骤1.先在墙体上涂刷一层水泥砂浆作为底层，待其干燥后，刮上一层石膏粉，使墙面更加平整；2.将真金保温板按照预先制定的布局规划进行切割，并用胶水将其粘贴到墙体上；3.在保温板上贴上锐纹网格布，并用胶水进行固定，增强保温板与墙体的牢固性；4.用胶水将保温板的接缝处进行密封处理，避免水分渗透；5.再次用石膏粉进行墙面的抹平并打磨，使整个墙面光滑无瑕疵；6.最后，涂上一层涂料作为墙面的保护层。
四、施工安全措施1.施工人员必须佩戴好安全帽、口罩、手套等防护用具，以免受到材料刺激；2.施工现场必须保持整洁，杂物必须及时清理，防止发生滑倒或其他意外事故；3.施工期间应严格控制火源，避免引起火灾；4.严禁在施工现场吸烟，防止引起火灾。
五、施工质量要求1.墙体表面平整光滑，无明显凹凸不平的情况；2.保温板与墙体粘贴牢固，无空鼓、起泡现象；3.保温板表面无明显刮痕、裂缝等缺陷；4.涂料颜色均匀一致，无色差。
六、施工后维护与保养1.施工完成后，在一定时间内避免撞击、刮擦墙面；2.施工后一周内，保持房间通风，避免室内湿度过高；3.定期检查墙体状况，如有损坏或松动的地方及时修补。
以上就是真金保温板施工方案的主要步骤和要求，希望对您有所帮助。
施工前请仔细阅读材料说明书，并在施工过程中严格遵守相关安全规定。
热固型改性聚苯板外墙外保温施工方案编制人：审核人：审批人：编制单位: 南京景顺装饰设计工程有限公司编制时间: 2017 年 8 月一、外墙外保温施工方案(一)、工艺流程基层清理→抄平放线→配聚合物粘结砂浆→改性聚苯板（真金板）→安装锚栓→配制聚合物抹面砂浆→抹底层聚合物抹面砂浆→压入耐碱玻璃纤维网格布→抹罩面聚合物抹面砂浆→保温层验收。
（二）、结构简图（三）、外墙外保温的主要施工步骤1、基层处理基层验收应符合《混凝土结构工程施工质量验收规范》(GB50204—2002）和《砌块工程施工质量验收规范》（GB50203—2002）规定的要求.墙体基面尺寸偏差应符合下表规定：门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已经安装完毕.对工程的结构墙体基面必须清理干净，并检验墙面平整度和垂直度.墙面检查合格后方可施工。
2、弹控线挂基准线根据建筑立面设计和外墙外保温技术要求，大角处及必要处弹钢线固定，在墙面弹出外门窗水平、垂直控制线，经检查合格后的墙面板块面积不宜大于15平方米，单向尺寸不宜大于5米。
3、预粘板端翻包网格布在窗口等保温板接缝及端点位置，预先粘贴板边翻包网格布，将不小于200mm 宽的网格布中的80mm 宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm),后期粘贴改性聚苯板（真金板)时再将剩余网格布翻包过来。
4、粘贴保温板（1）用抹子在每块保温板四周满粘,板子中部采用点粘法，粘结面积40%，粘结方法详见后面施工大样图。
（2）涂好后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用。
（3）保温板贴在墙上时，应用2米靠尺进行压平操作，板面高差尽量控制在3㎜以内,保证其平整度和粘结牢固。
改性聚苯板(真金板)粘贴完毕后板面尽量不要打磨，粘贴时应控制好板面平整度。
板与板之间要挤紧，不得有较大的缝隙.若因保温板面不方正或裁切不直形成大于2mm的缝隙，应用保温板条塞入并打磨平。

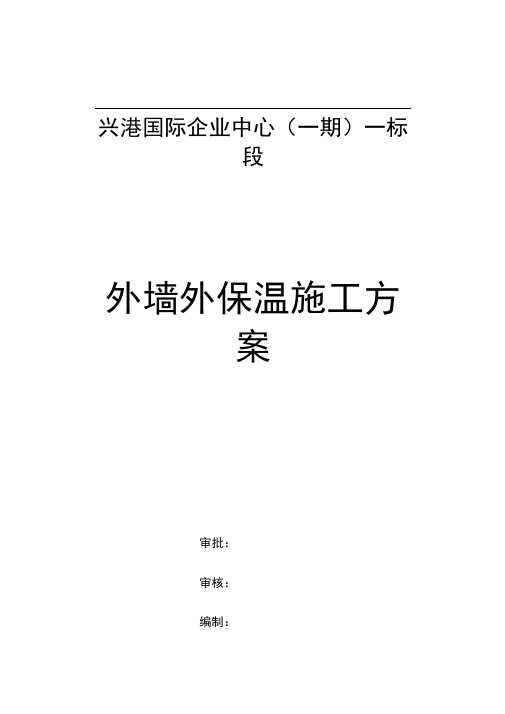

兴港国际企业中心（一期）一标段外墙外保温施工方案审批：审核：编制：湖南省建筑工程集团总公司2 0 1 7 年 4 月一、工程概况 (2)二、编制依据... .. (2)三、施工部署 ................... (2)四、施工工艺及要求 (4)五、施工重点 (11)六、质量保证措施 (12)七、安全文明施工措施 (13)、工程概况工程名称：兴港国际企业中心(一期)一标段工程工程地点：郑州航空港经济综合实验区航程西路与郑港一路交叉口东南侧工程范围：1#-5# 楼外墙外保温。
外墙外保温工程概况：本工程1#-5#楼外墙外保温为70厚岩棉板，阻燃等级为A级，导热系数W 0.039。
在标高+0.200m处的东西立面及南北窗间墙加第一道匚50x 5mm镀锌角钢托架，以上每隔三层加设一道托架。
二、编制依据(1) 本工程外墙外保温设计说明及设计变更文件(2) 《建设节能工程施工质量验收规范》GB50411—2007(3) 《建筑工程施工质量验收统一标准》GB50300—2013(4) 《建筑装饰装修工程质量验收规范》GB50201—2001(5) 《外墙外保温工程技术规程》JGJ144－2008(6) 《外墙外保温》12YJ3-1(7) 《外墙外保温建筑构造图集》10J121三、施工部署3.1 施工准备(1)外墙抹灰基层用1:3水泥砂浆整体找平，保证基面平整度偏差不超过4mm并按照《建筑装饰装修工程质量验收规范》GB50210-2001中关于一般抹灰工程的质量要求进行验收。
( 2)水泥砂浆外墙面粉刷层基层粘结牢固、无开裂、无空鼓。
(3)基层面干燥、平整，平整度：两米靠尺测定小于4mm误差。
( 4)基层面无油污、浮尘或空鼓的疏松层等其他异物。
配制聚合物胶粘剂 热固形改性聚苯板粘贴面做界面处理(5)外墙门窗洞口收口完毕3.2安全技术交底进场施工前，施工部门组织技术、质检、安全部门对负责施工的相关人员进行现场 安全技术交底工作。
外墙保温（真金板）专项施工方案一、工程概述1、工程名称：亿丰和家园3#楼2、工程性质：民用建筑。
3、规模：本工程建筑耐火等级为一级。
本工程建筑面积为25140.7m2，28+1层剪力墙结构。
本工程抗震设防烈度为7度，设计合理使用年限为50年。
4、项目地址：滕州市新华东路以南,科圣路以西。
第二节相关单位1、建设单位：滕州市亿丰房地产综合开发有限责任公司2、设计单位：同济大学建筑设计研究院（集团）有限公司3、监理单位：滕州市工程建设监理技术服务中心4、总包单位：深圳市博大装饰工程有限公司第三节工程承包范围和内容该项目图纸设计中的全部内容。
二、外墙外保温施工技术措施（一）施工条件1.外墙和外门窗口应施工及验收完毕。
2.操作地点环境温度h中的最低温度不应低于5℃，风力不大于5级。
雨天应停止施工。
（二）施工要点1.墙体外表面处理：墙体外表面必须清理干净，并检验其平整度和垂直度。
墙体外表面最大偏差不大于5mm，如超出时应用水泥砂浆处理。
对所有的内外墙穿墙套管进行清理，清完成后进行发泡封堵。
2.保温板粘贴（1）墙面上弹线：根据设计要求，在墙体外表面上弹出距散水标高20mm的水平线和伸缩缝线以及伸缩缝的宽度线。
阴阳角要求挂通线控制墙面粘贴的平整度。
（2）真金板的标准板面尺寸为1200mm×600mm。
对角误差为±2mm。
非标准板用整板按实际需要的尺寸加工。
尺寸允许偏差为±2mm，大小面应垂直。
（3）保温板粘贴宜采用框点粘法。
用抹刀沿保温板背面四周抹上胶浆。
其宽度为50mm，厚度10mm。
如采用标准板时，则在板中间均匀布置8个点，每点直径为120-150mm，厚度10mm，中心距200mm。
当采用非标准板时，粘结胶浆的涂抹点不得少于4点，且保温板的面积与胶浆的涂抹面积比，不得少于2.75。
（4）保温板抹粘结胶浆时，应保持侧边清洁，不得粘有胶浆。
抹完胶浆后应随即就位粘贴。
（5）保温板应自下而上，沿水平横向铺贴。
真金保温板施工方案1. 引言真金保温板是一种高效的保温材料，具有优异的保温性能和施工方便性。
本文将介绍真金保温板的施工方案，包括施工准备、施工步骤、材料准备和注意事项等内容。
2. 施工准备在施工前，需要进行一些准备工作，以确保施工顺利进行。
以下是施工准备的步骤：2.1 材料准备准备所需的施工材料，包括真金保温板、粘结剂、固定材料、密封材料等。
确保材料的质量符合相关标准，以确保施工的质量。
2.2 设备准备准备所需的施工设备，包括电锤、切割机、量具等。
确保设备的工作状态良好，以确保施工的效率和安全性。
2.3 施工区域准备清理施工区域，确保地面平整、干净，无任何障碍物。
需要注意的是，施工区域应保持通风良好，并且避免阳光直射。
3. 施工步骤真金保温板的施工步骤如下：3.1 水平基层处理在施工之前，需要先对基层进行处理。
清除基层表面的灰尘、油渍等杂质，确保基层表面干净、坚实。
3.2 涂刷粘结剂使用刷子将粘结剂涂刷在基层表面。
粘结剂的用量要均匀，不宜过多或过少。
在涂刷后，需要等待一段时间，让粘结剂适当干燥。
3.3 粘贴真金保温板将真金保温板按规定的位置粘贴在已涂刷粘结剂的基层上。
粘贴时要注意板材的平整度和垂直度，确保每块板材之间的间隙均匀。
3.4 固定真金保温板使用螺丝或特殊的固定材料将真金保温板固定在基层上。
固定时要注意力度的掌握，以免损坏板材或影响保温效果。
3.5 补充密封材料在板材的接缝处、固定件的周围等位置，使用密封材料进行补充。
密封材料的选择要符合相关标准，以确保施工的密封性和耐久性。
3.6 检查施工质量在施工完成后，对施工质量进行检查。
检查真金保温板的平整度、垂直度、固定性和密封性等方面，确保施工质量符合要求。
4. 材料准备在真金保温板的施工过程中，需要准备一些常用的材料，例如：•真金保温板：选择符合相关标准的真金保温板，保证其保温性能和质量。
•粘结剂：根据施工要求选择适当的粘结剂，确保板材与基层之间牢固粘结。
隔热真金板工程施工方案一、施工准备工作1. 确定施工队伍：根据工程的规模和要求，确定施工队伍。
施工队伍应包括技术熟练的钢结构安装人员、焊工、电工等相关专业人员。
2. 准备施工材料和设备：根据隔热真金板工程的设计要求，准备隔热真金板、焊接材料、工作台、起重设备、安全防护用具等施工所需的材料和设备。
3. 制定施工计划：根据工程的实际情况，制定施工步骤和工期计划，并确定施工过程中的安全防护措施和施工质量标准。
二、施工工艺1. 定位布置：将隔热真金板按照设计要求放置在安全位置，确保施工过程中不会造成损坏或浪费。
2. 安装焊接：根据设计要求，将隔热真金板按照位置和尺寸进行安装，并进行焊接固定。
确保焊接牢固，不得有裂缝和变形。
3. 对接处理：对接汇流水放线，根据对接要求进行焊接处理，确保对接平整、结实，无焊接缺陷。
4. 清理打磨：在焊接完成后，对焊接处进行清理和打磨，确保焊缝平整，无毛刺和锈斑等。
5. 防腐处理：在隔热真金板焊接完成后，对焊接处进行防腐处理，确保隔热真金板的使用寿命。
6. 安全检查：完成隔热真金板的安装和焊接后，对施工现场进行安全检查，确保施工过程中没有遗留安全隐患。
三、质量管理1. 严格按照设计要求进行施工，确保隔热真金板的安装位置、尺寸和焊接质量符合要求。
2. 对施工过程中的每一个环节都要进行严格监督和检查，确保施工质量。
3. 在施工结束后，对隔热真金板工程进行全面验收，确保工程质量满足设计要求。
4. 对施工中出现的问题和质量缺陷进行及时整改和处理，确保工程质量。
四、安全管理1. 在施工现场设立明显的安全警示标志，做好警戒工作。
2. 对施工人员进行安全教育和培训，增强安全意识，提高安全防护能力。
3. 确保施工设备和工具的安全性能，避免因设备问题导致的安全事故。
4. 严格按照国家相关安全规定和标准进行施工，确保施工过程中的安全。
五、施工后工作1. 对施工现场进行清理，清除施工过程中产生的垃圾和杂物。
外墙外保温施工方案(真金板)外墙外保温在建筑装饰中扮演着至关重要的角色，不仅可以有效提高建筑的隔热保温性能，同时也对节能环保具有显著的作用。
本文将介绍一种高效的外墙外保温施工方案——真金板，旨在为建筑业界提供一种全新的保温材料选择及应用方法。
真金板材料介绍真金板是一种新型的外墙保温材料，具有较高的保温性能和抗风压性能。
其主要由聚苯乙烯发泡板和金属表面组成。
由于金属表面的覆盖，真金板具有出色的防水性和耐候性，可以有效保护建筑外墙不受外界环境侵蚀。
施工步骤1.确定施工范围和工艺要求：施工前需要明确外墙保温的具体范围和施工工艺要求，确保施工过程符合相关规范要求。
2.准备工作：确认好施工所需的材料、工具，并对施工现场进行清理和平整，保证施工的顺利进行。
3.真金板安装：将真金板固定在建筑外墙表面，注意板与板之间的密合度，确保保温效果。
4.接缝处理：采用专用的密封胶对真金板的接缝进行处理，保证外墙保温层的密封性。
5.外墙装饰：在外墙保温层表面进行装饰处理，增加建筑的美观性和耐久性。
优势与应用范围1.保温效果显著：真金板具有较高的保温性能，可以有效提高建筑的节能效果。
2.施工简便：真金板采用预制板材，安装过程简单快捷，减少了施工周期。
3.抗风压能力强：金属表面的真金板具有较高的抗风压性能，适用于高楼建筑和风力较大地区的外墙保温施工。
结语外墙外保温对于建筑的保温效果及整体外观至关重要。
通过采用真金板这一新型外墙保温材料，不仅可以提高建筑的保温效果，同时也为建筑外观增色不少。
希望本文所介绍的真金板外墙保温施工方案能对建筑施工行业提供一种新的选择和思路。
真金板施工方案一、工程概述本工程为_____，位于_____，总建筑面积为_____平方米。
为了提高建筑物的保温性能，决定采用真金板作为外墙保温材料。
二、真金板材料特点真金板是运用高分子技术，结合多学科跨领域创新合作，创造出的特点鲜明、性能稳定的防火保温板。
它具有以下显著特点：1、优异的保温性能：有效降低建筑物的能耗，提高能源利用效率。
2、出色的防火性能：达到国家防火标准，能有效阻止火势蔓延。
3、高强度和抗压性能：保证在施工和使用过程中的稳定性。
4、良好的防水性能：适应各种气候条件，不易受潮。
5、绿色环保：无毒无害，对人体和环境无不良影响。
三、施工准备1、技术准备（1）施工前，认真查阅施工图纸和相关规范，编制详细的施工方案，并向施工人员进行技术交底。
（2）熟悉真金板的性能和施工工艺，掌握施工要点和质量控制标准。
2、材料准备（1）真金板：规格为_____，根据工程需要提前预订，确保材料按时进场。
（2）粘结砂浆：选用与真金板配套的专用粘结砂浆。
（3）锚固件：采用_____规格的锚固件，数量根据设计要求确定。
（4）耐碱玻纤网格布：用于增强抗裂性能。
3、工具准备（1）电动搅拌器：用于搅拌粘结砂浆。
（2）抹子、靠尺、阴阳角抿子等抹灰工具。
（3）裁纸刀、手锯等切割工具。
（4）电钻：用于安装锚固件。
4、基层处理（1）基层墙面应平整、坚实、无油污、脱模剂、浮尘等杂物。
（2）对墙面凸起物大于 10mm 的进行剔除，并用水泥砂浆找平。
（3）基层墙面的平整度和垂直度偏差应符合相关规范要求。
四、施工工艺流程1、弹控制线根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。
2、挂基准线在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制真金板的垂直度和平整度。
3、配制粘结砂浆将粘结砂浆按照产品说明书的比例加水搅拌均匀，静置 5 分钟后再次搅拌即可使用。
. . . . .. .哈尔滨道外区桦树二期棚改项目1#楼外墙外保温施工方案中冶天工集团有限公司哈尔滨桦树二期棚改项目经理部2019年8月10日目录第一章施工方案编制依据 (3)第二章工程概况 (3)第三章系统及组成材料性能要求 (4)第四章施工条件及准备 (8)第五章工艺流程 (9)1基层处理 (10)2配制砂浆 (11)3预粘板端翻包网格布 (11)4粘贴真金板 (11)5安装固定件 (13)6打底 (14)7抹第一遍面层聚合物抗裂砂浆 (14)8埋贴网格布 (15)9抹面层聚合物抗裂砂浆 (16)10细部及特殊部位做法 (16)第六章外墙外保温系统质量验收 (19)第七章安全保护措施 (20)第八章文明施工及成品保护 (21)第九章成本降低措施 (21)1编制依据1）本项目图纸设计说明文件2）《民用建筑热工设计规范》GB50176-933）《公共建筑节能设计标准》GB50189-20054）《建筑工程施工质量验收统一标准》GB50300-20115）《外墙外保温工程技术规程》JG144-20046）《膨胀聚苯板薄抹灰外墙外保温系统》JG149-20037）《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-958）《建筑涂饰工程施工及验收规程》JGJ/T29-20039）《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001(J116-2001)10）《改性聚苯板薄抹灰外墙外保温系统应用技术导则》WJQD-013-201311）本工程设计图纸12）本工程施工组织设计以上有国家有新标准的按最新标准执行，或执行国际标准的按国际标准执行。
产品的制造及安装质量应达到国家及省市有关标准、规范。
工程的验收必须符合并达到国家及省市有关标准、规范。
以上有新的国家及省市标准、规范出台的，按最新的标准、规范执行，如上述标准、规范之间有矛盾，以标准较高者为准。
2工程概况本工程位于哈尔滨市道外区桦树街与宏伟路交口，本工程是以商用及住宅为主的商住两用楼，建筑主体1#楼地上16层、地下二层，结构形式为框剪结构，±0.000标高相当于绝对高程120.30米。
外墙保温：本工程楼体外墙采用真金板(TPS板)为主要保温隔热材料，以粘锚结合方式与墙身粘结，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。
2.1工程基本情况2.2各责任主体名称3系统及组成材料性能要求3.1真金板涂料饰面外墙外保温系统基本构造表1 真金板涂料饰面外墙外保温系统基本构造3.2 真金板外保温系统的性能指标应符合表2的要求表2真金板外保温系统性能指标3.3真金板的性能指标应符合表3的要求表3真金板性能指标3.4 胶粘剂的性能指标应符合表4的要求表4胶粘剂性能指标3.5 抹面砂浆的性能指标应符合表5的要求表5抹面胶浆性能指标3.6 耐碱玻纤网格布的性能指标应符合表6的要求表6 耐碱网布性能指标3.7 锚栓的性能指标应符合表7的要求锚栓的螺钉应采用不锈钢材料或经防锈处理的材料制成，直径不宜小于5mm。
带圆盘的塑料套管应采用聚酰胺、聚乙烯或聚丙烯材料制成，且不得使用回收的再生料，圆盘的直径不应小于50mm，管直径不应小于8mm。
表7锚栓性能指标3.8 柔性耐水腻子的性能指标应符合表8的要求表8 柔性耐水腻子性能指标3.9 用于TPS板外墙外保温系统的涂料应符合相应规范标准的要求4施工条件及准备4.1经业主、监理、总包、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
4.2雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。
4.3施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5℃（低于5℃应采取防冻措施），风力不大于5级。
4.4为保证施工质量，施工面应避免长时间阳光直射。
应保证系统施工的连续性。
4.5系统在施工过程中所采取的保护措施，应待泛水、密封材料等永久保护设计要求施工完毕后方可拆除。
4.6墙体工程质量检查验收4.6.1墙体的检查，根据墙体材质，参与相应墙体验收标准进行检验，检验合格后方才实施外找平抹灰；外找平抹灰由总包单位完成，并应符合国家标准GB50210-2011《建筑装饰装修工程质量验收范围》，达到一般抹灰工程的具体要求。
4.6.2预埋件检查：外墙面上预埋件（消防梯、水落管、进线管、外墙饰件等）依照图纸要求安装完毕。
4.6.3门窗的检查：保温施工前，门、窗框必须按照设计要求安装完毕，做好门、窗册边水泥砂浆收头工作，且符合设计施工验收规范。
4.7现场施工准备4.7.1架设的准备：按照国家现行的有关规定进行施工安全技术的和劳动保护及防火、防毒的全面检查。
4.7.2 材料准备：所需要的材料进场后，按照相关规定登记检查，并妥善贮存和管理；提前做好材料报验核送检工作。
4.7.3水电准备：依据需求配送电源及相应的水源，水质应符合《混凝土拌和用水标准》JGJ63-89。
4.7.4工具的准备：施工前的工具准备到位，工具的完好性与设备的调试。
4.7.5人员的培训：重点在于产品、工艺、施工步骤、注意事项及安全须知、安全措施及文明施工等方面。
5工艺流程备注：1、根据本项目特殊情况，采用锚固件防水加强方案；2、本施工流程图及工序间隔时间以标养空气湿度和环境湿为依据（不同气候环境略有差异）。
5.1基层处理5.1.1保温层施工前，应进行基层界面处理1、凸起、空鼓和酥松部位应剔除，并用聚合物砂浆找平，聚合物砂浆的配合比为：普通硅酸盐水泥:中细砂:胶:水＝1:3:0.3:适量（重量比）。
2、基层为钢筋混凝土墙体时，如果墙体表面平整度大于5mm，应涂刷专用界面剂，再用1：3水泥砂浆或聚合物砂浆整体找平。
3、基层为加气混凝土、灰砂砖、硅酸盐砖等砌体墙体时，应涂刷专用界面剂，再做找平层。
找平层宜用1:3水泥砂浆，厚度为8～10mm。
墙体与混凝土梁、柱、剪力墙等结合处，宜采用聚合物砂浆抹平，且应加设热镀锌钢丝网或耐碱玻璃纤维网格布予以增强，网材搭接处应平整、连续，搭接长度不应小于100mm。
找平层施工时应做到：增强网应置于找平层内，不得外露，且不得紧靠基层墙体；挂网应平整、绷紧，不得有空鼓、皱褶、翘曲，钢丝网可由锚栓或预埋钢筋固定，固定点布置应合理，间距不应太大；聚合物砂浆与其他找平砂浆结合面应抹成斜面。
找平层应与基层粘结牢固，不得有脱层、空鼓、裂缝。
4、要求粘贴真金板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。
5.1.2保温层施工前，建议基层防水防渗处理1、为确保建筑防渗防漏，建议墙体防水措施处理，基层处理→找平层处理→聚合物水泥防水层。
2、防水层施工基面要求：水泥砂浆找平层表面的砂、灰尘、杂物应清理干净，若有起砂脱层现象，应进行修补处理，局部有裂缝渗漏现象先进性堵漏处理，有蜂窝麻面的部位用1:2.5水泥砂浆补平加强。
墙面抹灰是墙面防漏的关键工序，要通过对第一层砂浆的抹平、压实来实现切断抹灰层的毛细管，并通过砂浆中掺加适量的XQY砂浆防水剂，使外墙具有拒水、防渗、防漏性能。
3、防水层及找平层应做到接合平整，无明显接合缝隙。
并在底层有6-7成干时，抹一道8厚的乳液类聚合物水泥防水砂浆，砂浆留置分隔缝，缝宽10mm，其中垂直分隔缝留至每两开间门窗洞口一侧（且间距不得大于6m），水平分隔缝每两层留至门窗洞口上沿处，缝内用弹性密封胶嵌缝。
将表面压实、收光、平整干净，刷层均匀。
5.2配制砂浆1、施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
2、施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5分钟，搅拌必须充分、均匀，稠度适中，并有一定粘度。
3、砂浆调制完毕后，须静置5分钟，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。
5.3预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴真金板时再将剩余网格布翻包过来，做法及尺寸见后图。
5.4粘贴真金板1、施工前，根据楼整个外墙立面的设计尺寸编制真金板的排板图，以达到节约材料、施工施工速度的目的。
真金板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。
2、在墙面转角处，应先排好尺寸，裁切真金板，使其垂直交错连接，并应保证墙角垂直度，要求拐角处沿建筑物全高顺直、完整。
改性聚苯板错缝及转角错茬铺贴示意图3、真金板粘贴施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。
4、在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据，在门窗洞口部位的真金板，不允许用碎板拼凑，需用整幅板切割，裁成“L”型进行铺贴，其切割边缘必须顺直、平整、尺寸方正，不得拼接。
接缝距洞口四角距离不应小于200mm，如图所示。
≥2≥200门、窗洞口门窗洞口真金板铺贴及接缝距离要求5、粘贴真金板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。
当板间缝隙大于2mm时，须用真金板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
6、用抹子在每块真金板四周边上应涂抹宽约80mm，厚为实际粘贴厚度1.2～1.3倍的胶粘剂，并应在中部均匀涂抹3块直径不应小于220mm、厚为实际粘贴厚度1.2～1.3倍的胶粘剂，此粘结点应布置均匀，必须使胶粘剂在真金板上的布胶面积不应小于45%，板口应留排气口，宽度不应小于50mm；如图所示。
点框法胶粘剂布置示意图（大于45%粘结面积）7、用点框法涂好聚合物砂浆的真金板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。
当采用点框法涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于真金板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。
8、真金板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。
